带肋板铰接式安装支座结构设计

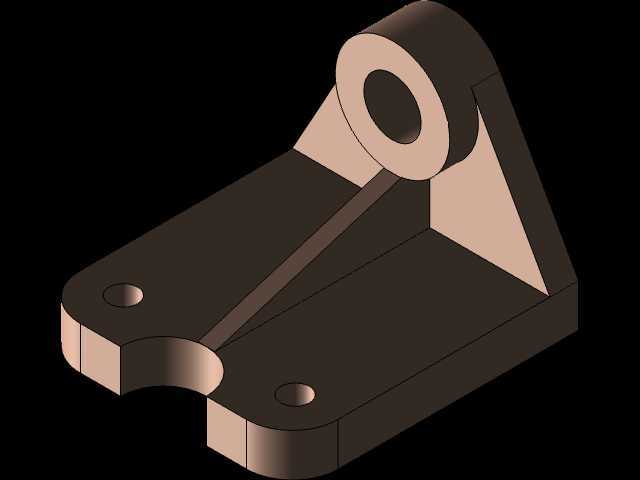

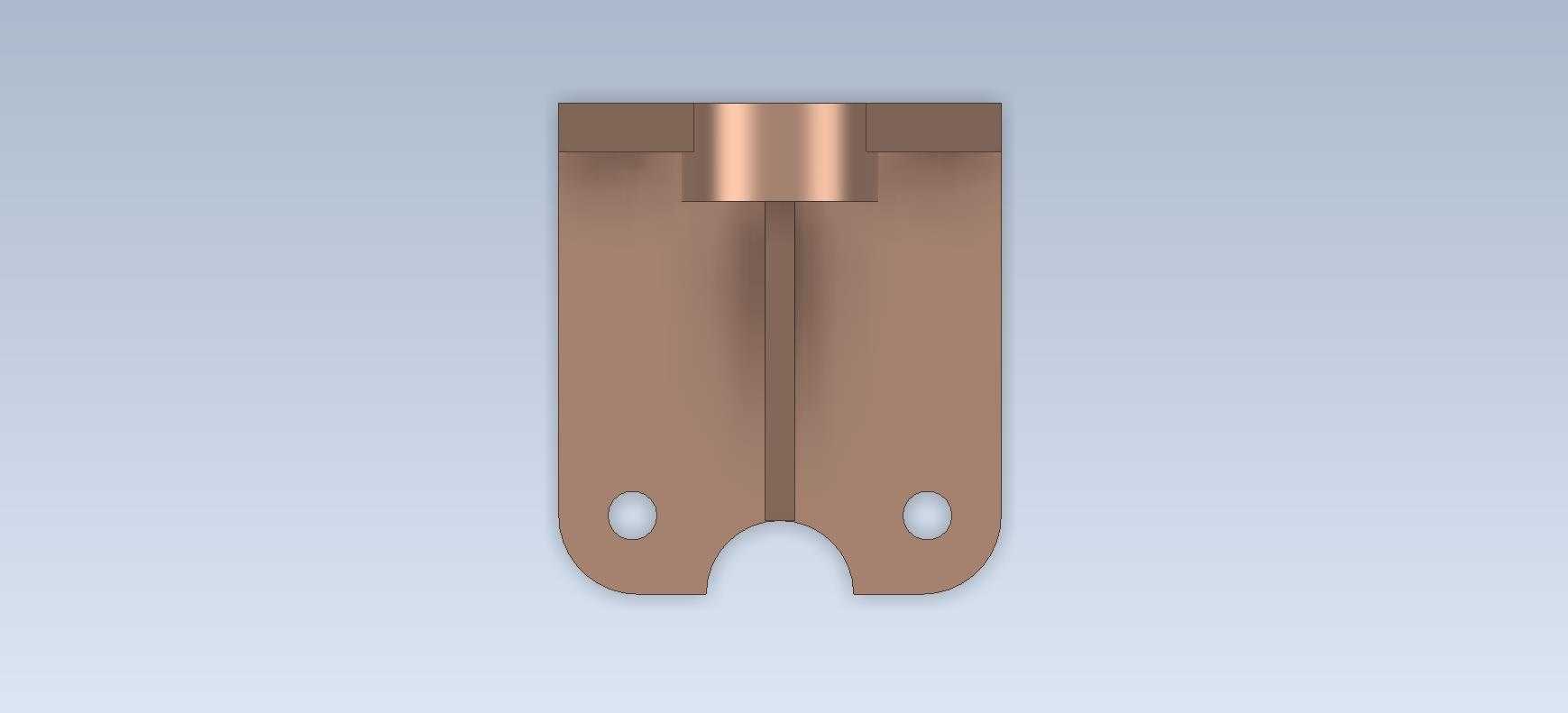

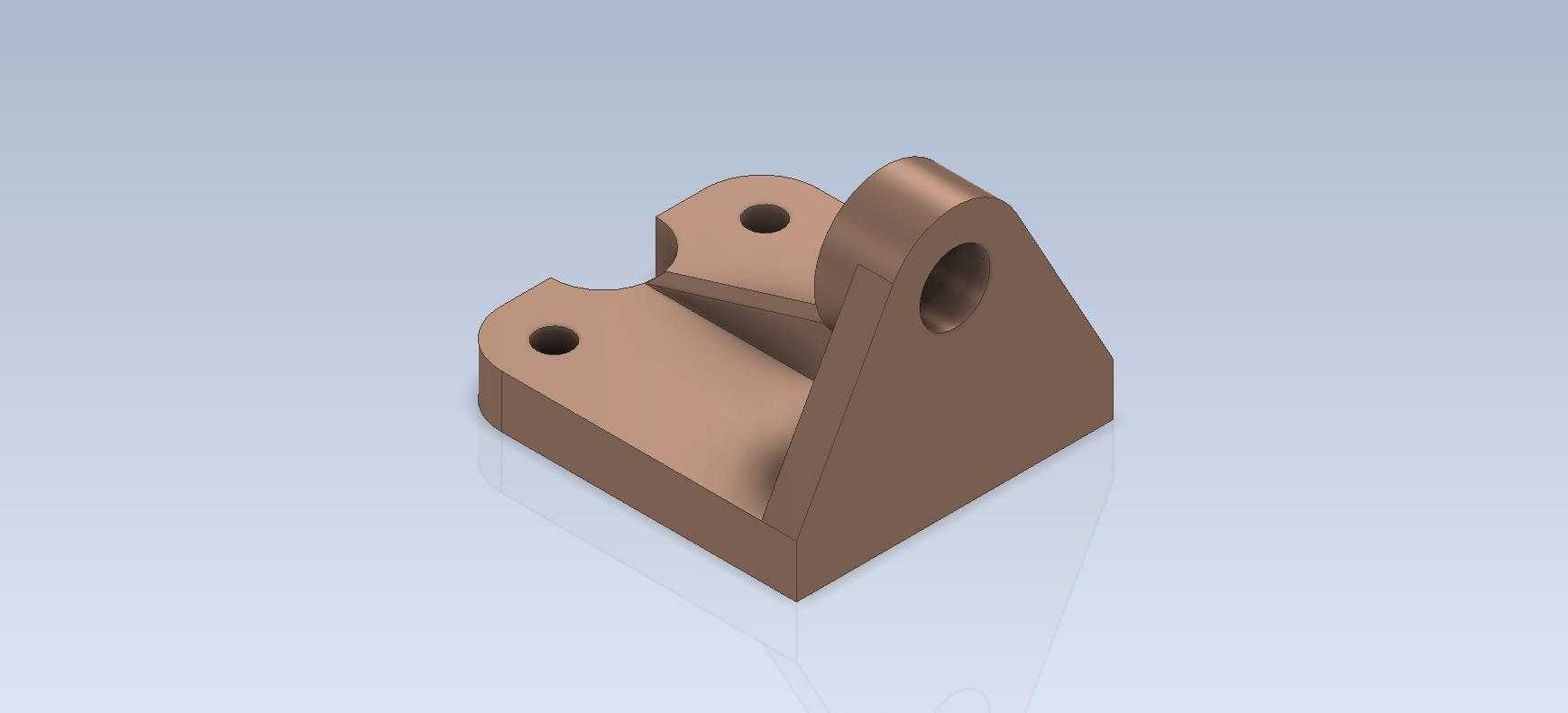

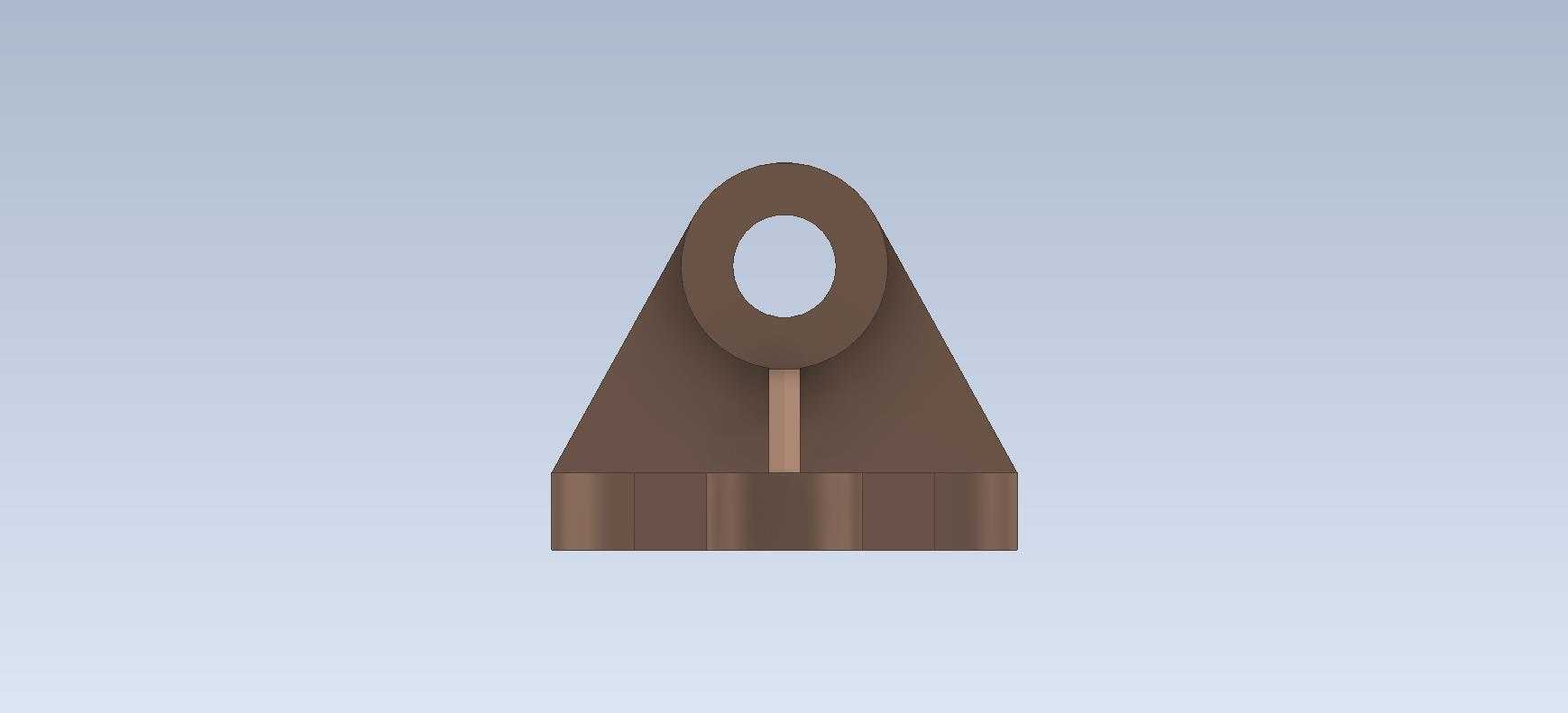

　　这类带加强肋的铰接支座，在轻工输送线、小型工装夹具台、非标自动化单机的摆臂机构里应用十分普遍，核心作用是为做定轴摆动的连杆、摆杆提供稳定的旋转支撑基准，同时把摆动构件的载荷可靠传递到设备的安装基面。从结构功能来看，上部的同轴通孔是核心铰接位，孔壁需要与配套的销轴、衬套做间隙配合，加工时要保证孔的圆柱度与端面垂直度，避免摆臂转动时出现卡滞、偏磨的问题，日常使用中这个铰接位会承受摆臂传递来的径向载荷与周期性的交变冲击力，因此孔位周边的壁厚做了加厚处理，避免长期受载出现应力开裂。下部的安装底板是整个支座的承载基础，底板上开设的两个沉头安装孔，用于穿设内六角螺栓将支座锁紧在设备机架的安装面上，孔位的中心距需要和机架上的预装螺纹孔严格匹配，安装时要保证底板与安装面完全贴合，不能出现翘边虚接，否则会导致上部铰接孔的轴线偏斜，直接影响摆臂的运动精度。底板前端开设的半圆缺口，是为了避让安装面上的定位凸台或者走线槽，避免安装时出现干涉，同时也能减少底板的加工面积，降低不必要的材料浪费。

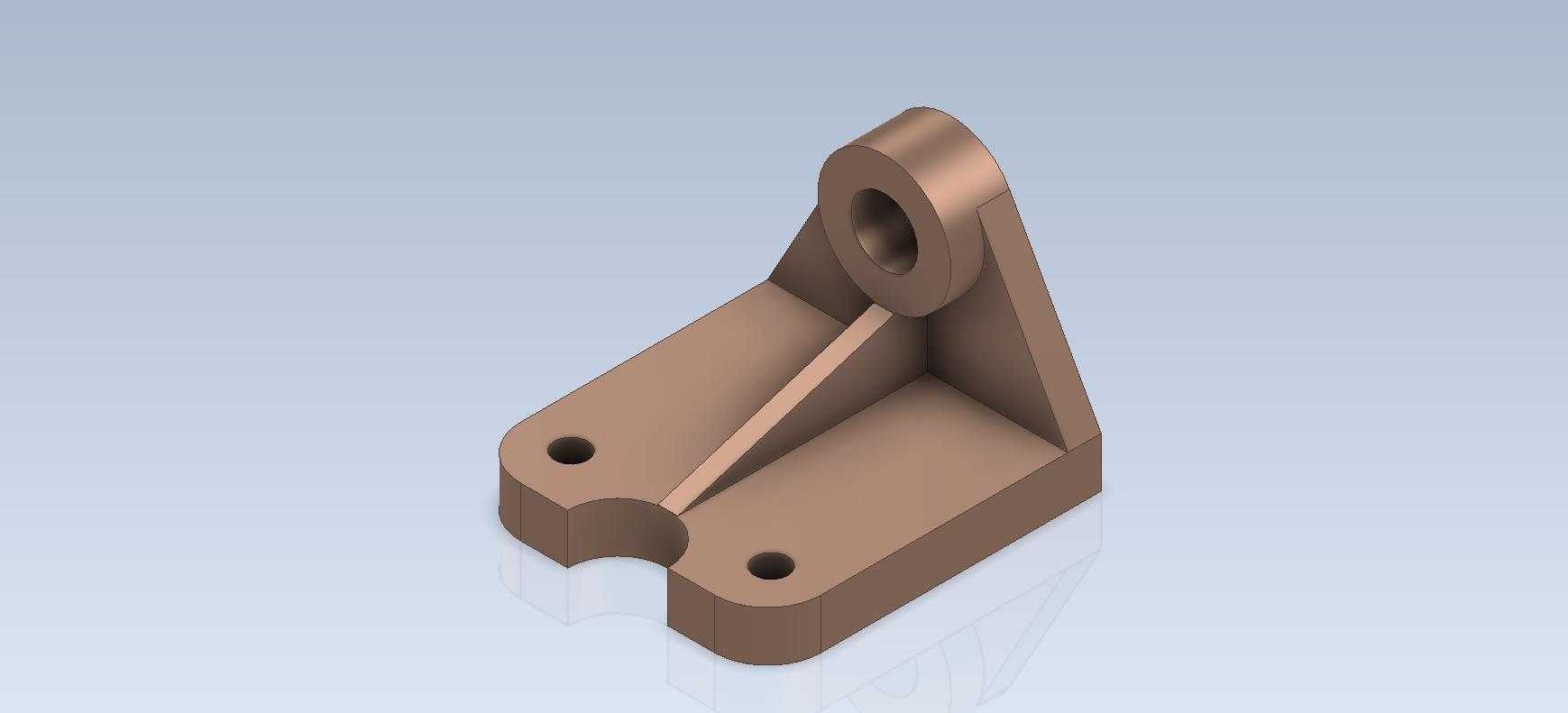

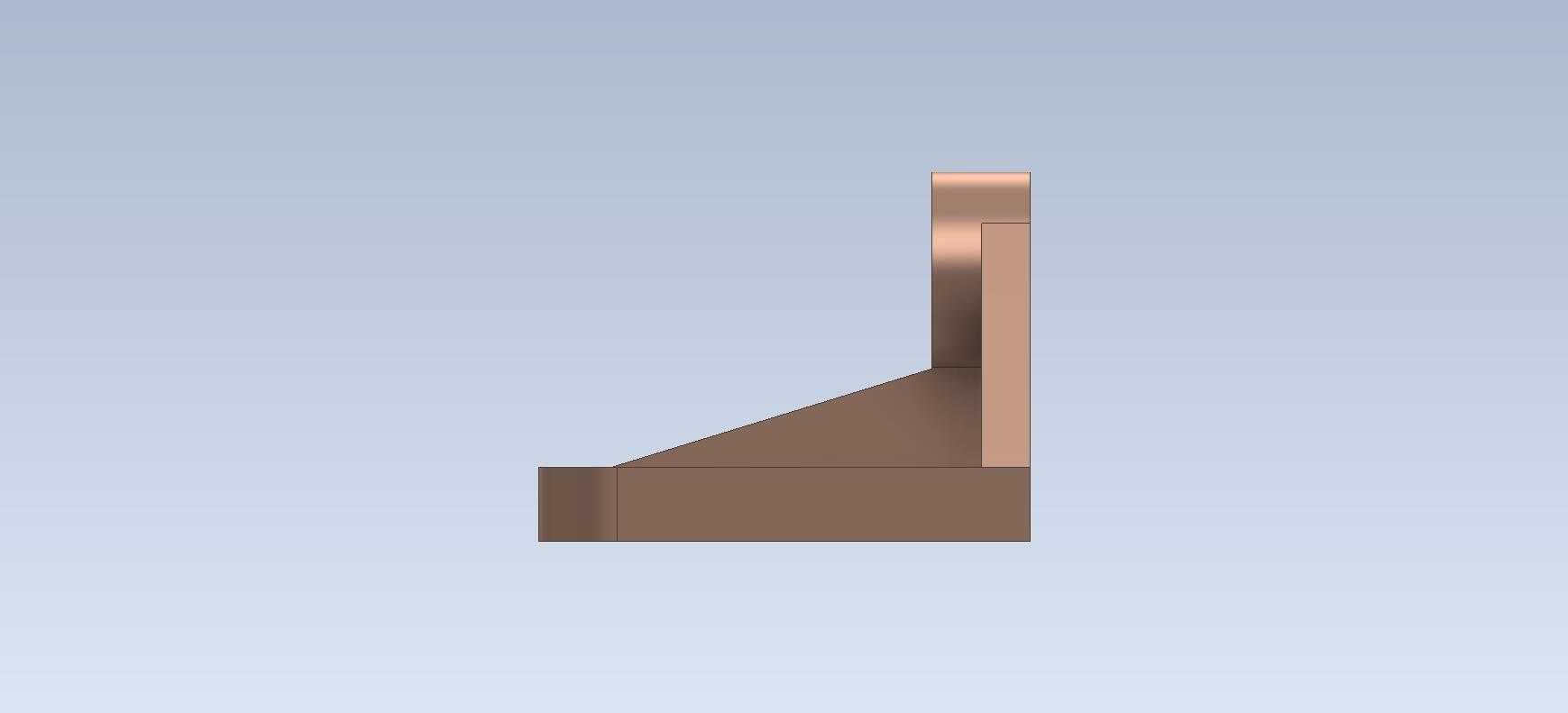

　　连接上部铰接筒与下部底板的三角形加强肋，是整个结构的刚度强化核心，很多新手做这类支座设计时容易忽略肋板的作用，单纯靠加厚底板与铰接筒的壁厚来提升刚度，不仅会大幅增加零件重量，还会在铰接筒与底板的连接转角处形成严重的应力集中，长期受载很容易从转角位置断裂。这块斜向肋板刚好沿着载荷传递的方向布置，能把铰接位承受的径向力顺畅分流到底板的整个安装面上，大幅降低连接转角处的应力峰值，同时在不显著增加零件重量的前提下，把整个支座的抗弯曲、抗扭转变形能力提升40%以上。

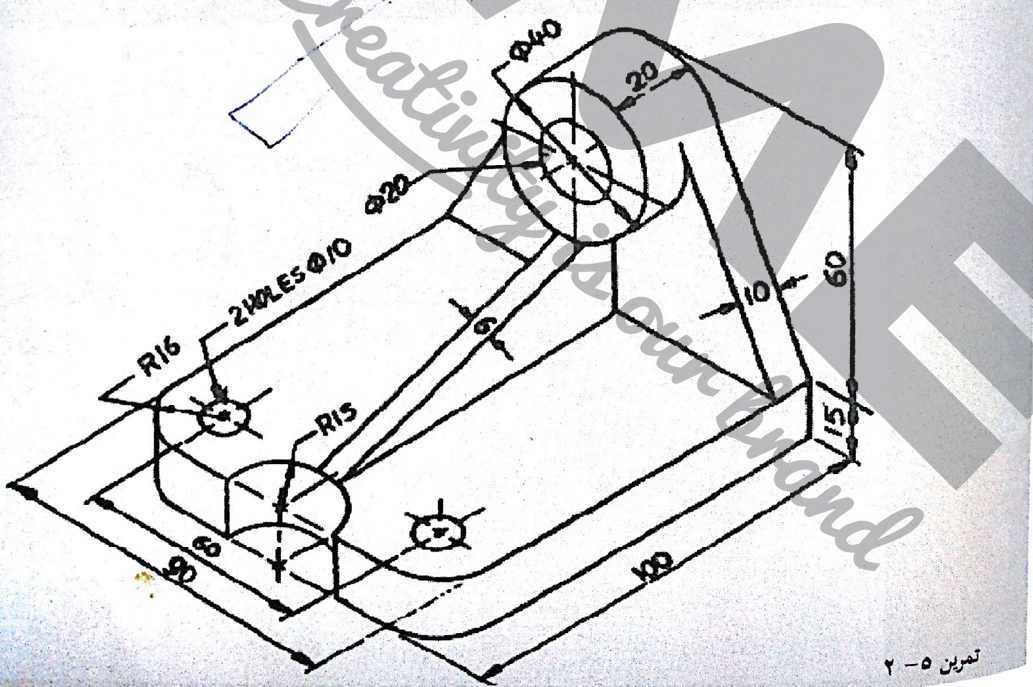

　　设计这类支座时，首先要根据所配套摆臂的最大摆角、最大工作载荷来确定上部铰接孔的直径与筒身高度，孔的长度要和摆臂的连接耳片宽度匹配，保证铰接后摆臂不会出现轴向窜动；其次要核算安装螺栓的规格，根据螺栓公称直径来确定底板安装孔的大小与沉头深度，保证螺栓锁紧后沉头不高出底板平面，不会影响摆臂的低位摆动；肋板的厚度一般取底板壁厚的0.7-0.9倍，过薄起不到刚度强化作用，过厚则容易在铸造或者3D打印成型时出现缩孔、翘曲的缺陷。所有的锐边转角都要做R2-R3的圆角过渡，一方面是消除加工后的应力集中点，另一方面也能避免安装调试时划伤操作人员。

　　从安装边界来看，这类支座的整体占用空间比较紧凑，底板的安装平面需要保证至少Ra3.2的平面度，安装时要先把支座摆放到预装位置，穿入螺栓后不要一次性锁紧，先手动转动配套的摆臂，确认整个摆动行程没有卡滞、干涉后，再按照对角线顺序分次拧紧螺栓，避免安装应力导致支座变形。在一些有防尘要求的使用场景里，上部铰接孔的两端还可以加装防尘端盖，避免粉尘、碎屑进入配合面加速销轴磨损；如果是用于有腐蚀性的生产环境，零件表面可以做阳极氧化或者喷塑处理，提升抗腐蚀能力。这类支座虽然属于小型机械基础零件，但设计细节是否到位，直接影响整套摆动机构的使用寿命与运行稳定性，很多设备出现的摆臂抖动、销轴异常磨损问题，追根溯源都是支座的刚度不足或者安装基准偏差导致的，因此建模时需要严格把控各特征的位置公差，尤其是铰接孔轴线与底板安装面的平行度，必须控制在0.05mm/100mm以内，才能保证机构长期平稳运行。
