斜置式多安装孔铰接支撑连接构件

日常做非标设备结构设计时，这类斜置式铰接支撑件的使用场景其实覆盖很广，从轻型输送线的侧挡导向支架、工装夹具的角度调节压臂基座，到小型自动化设备的门板铰接支撑、检测工位的传感器安装调节座，都能见到同结构逻辑的零件身影，核心作用就是在两个存在夹角的安装面之间，实现带铰接转动余量的刚性连接，同时预留多个安装点位适配不同的外接部件固定需求。

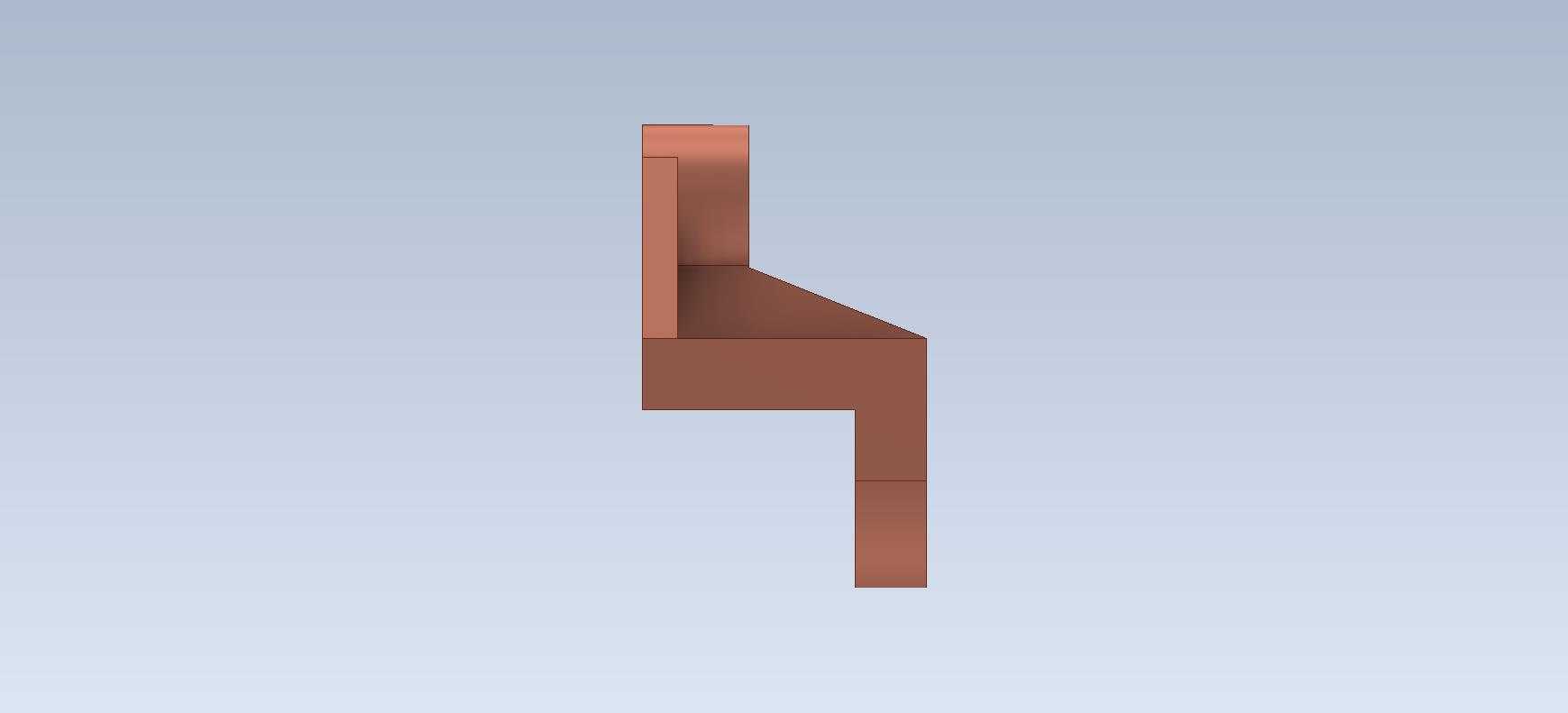

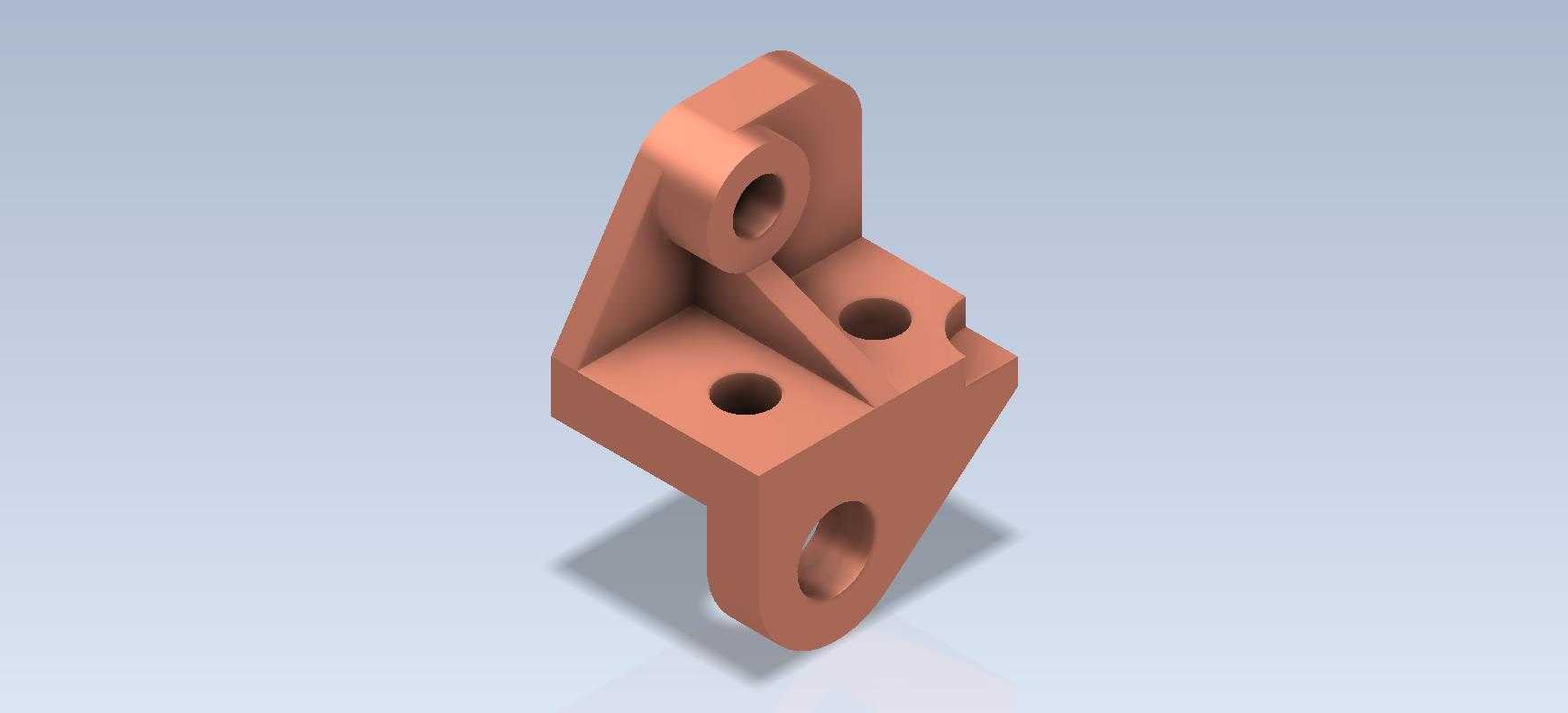

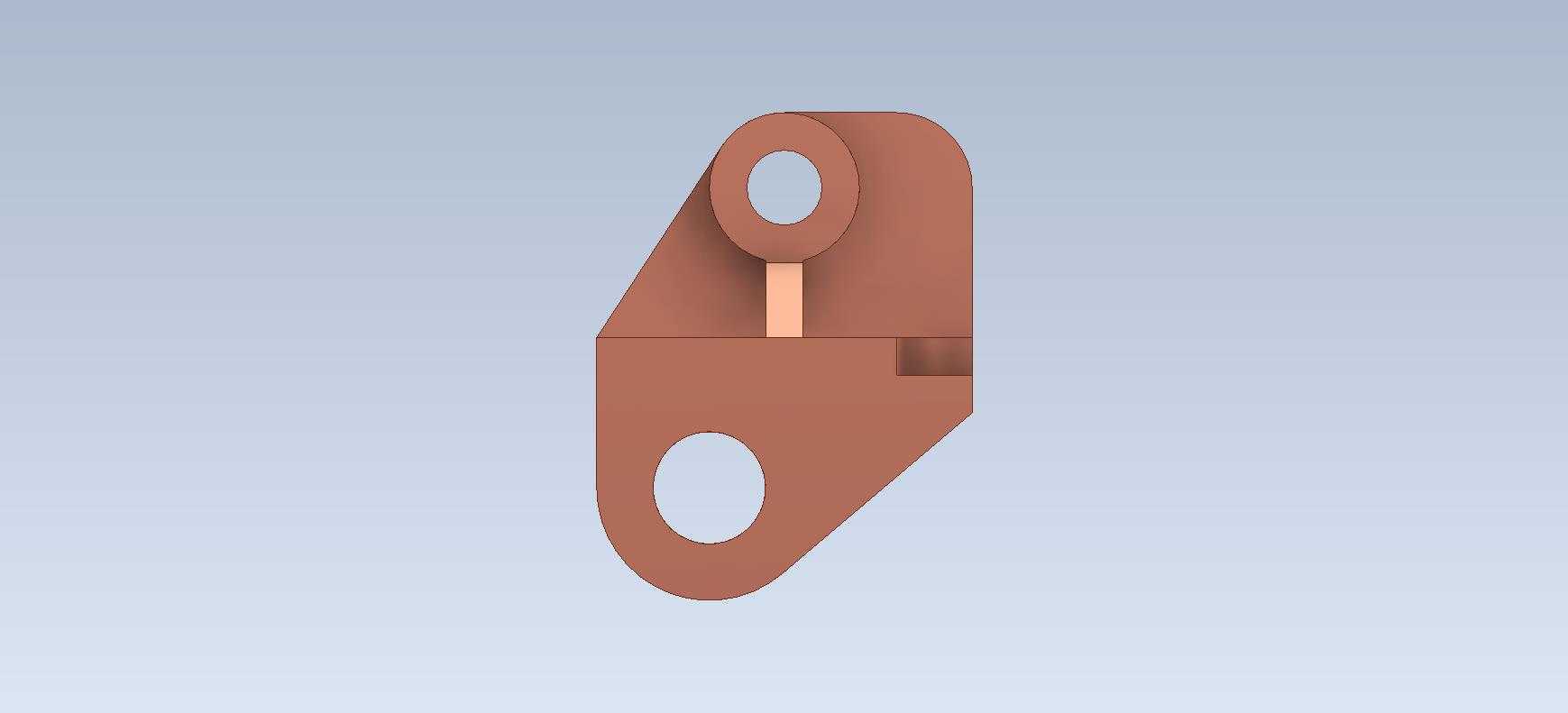

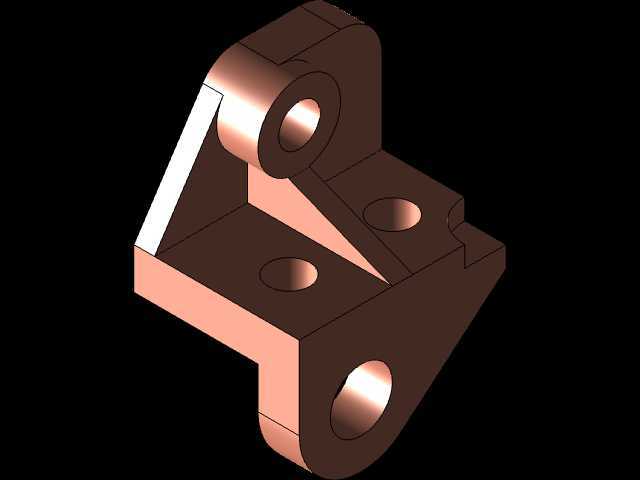

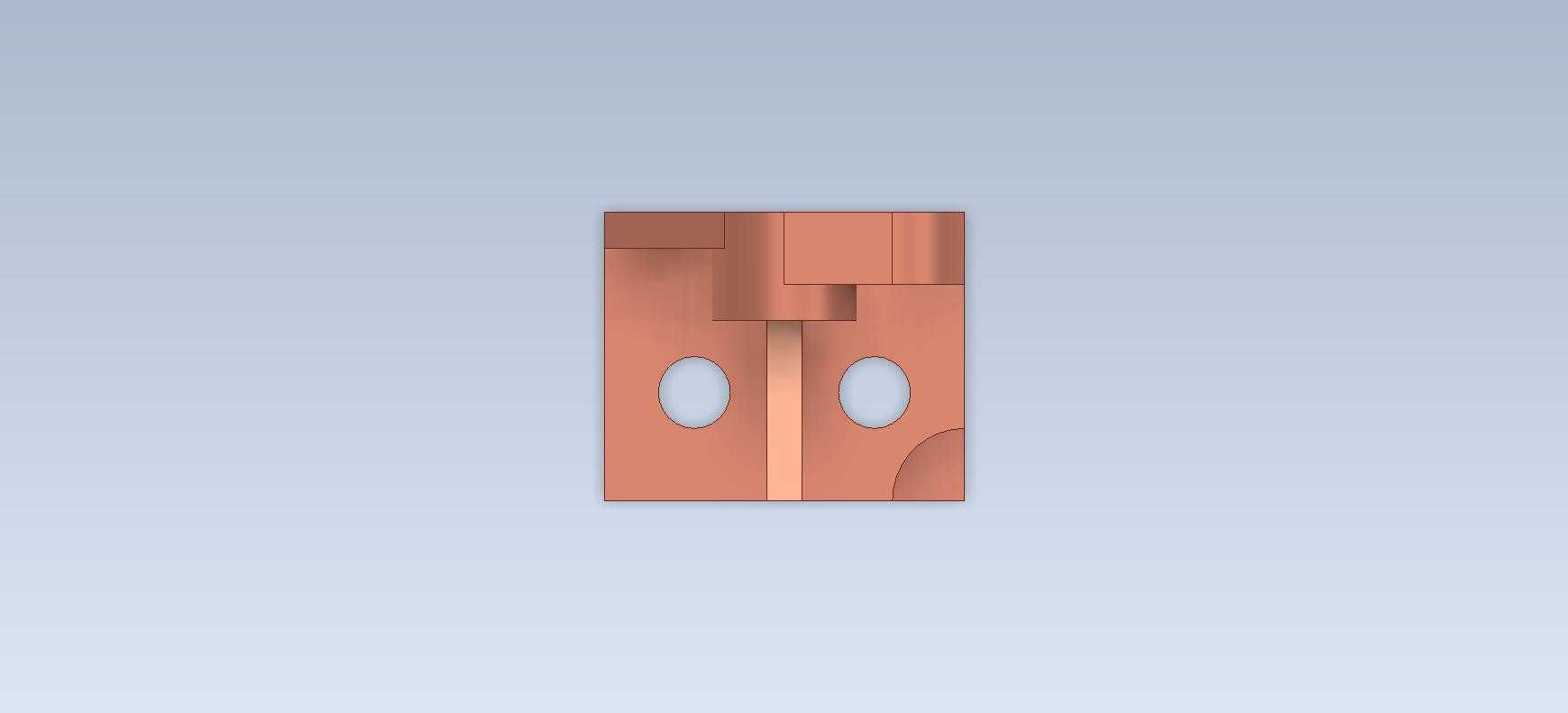

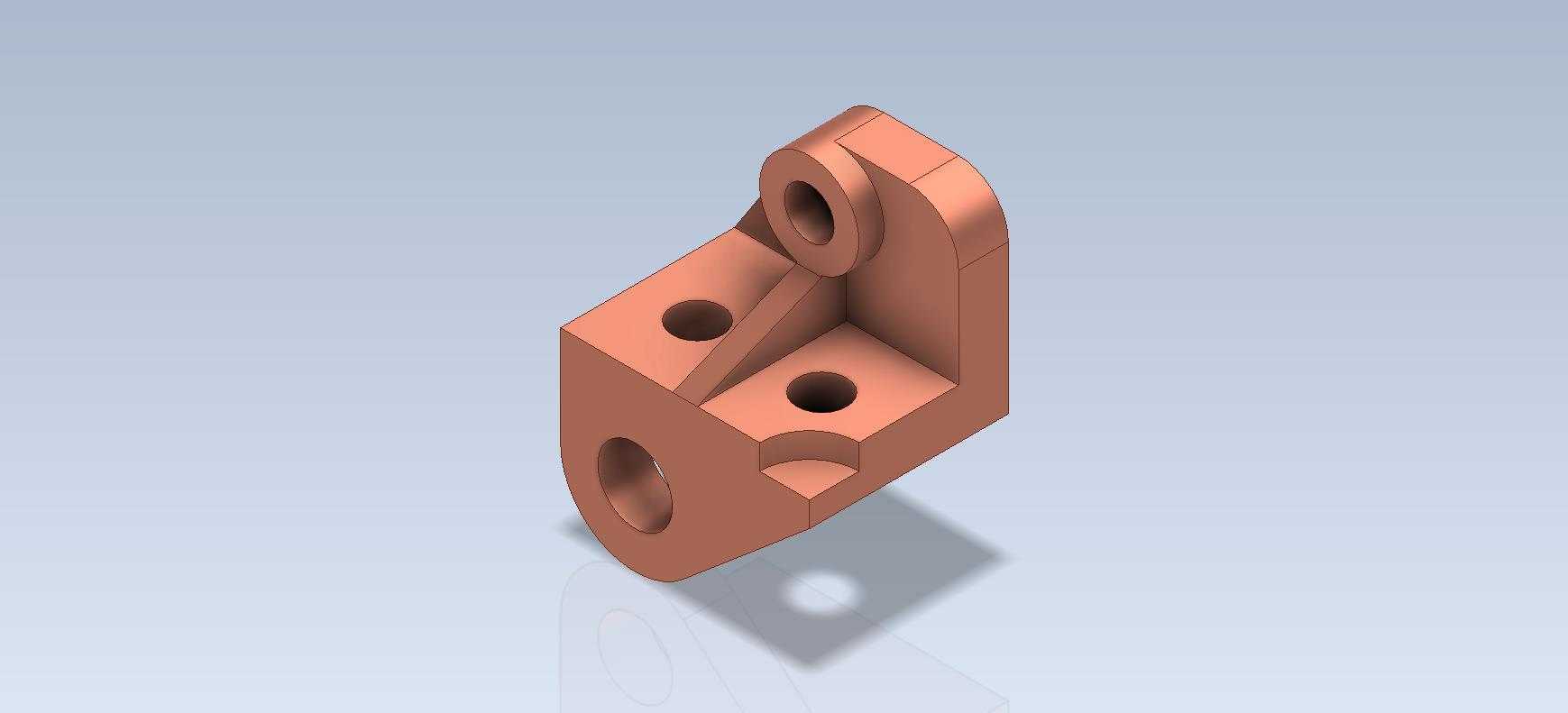

从结构功能上拆解来看，这个零件的主体采用一体化铸造成型后再做机加工的工艺逻辑，整体没有拼接焊缝，避免了焊接变形带来的安装面平面度超差问题，主体斜向支撑段做了等厚的加强筋连接上下两个安装基座，筋板厚度和主体壁厚保持一致，在控制整体重量的前提下，能承受径向铰接载荷带来的弯矩，不会在长期往复转动受力后出现支撑段弯折变形的情况。上部的铰接孔做了通孔设计，孔口预留了倒角，方便装配时穿入铰接销轴，同时能避免孔口锐边割伤销轴表面的防锈层，下部和侧部的安装孔均为沉头光孔，装配时可以将内六角螺丝的头部完全沉入沉孔内，不会出现螺丝头突出安装面干涉外接部件的问题，三个安装孔的孔位分布不在同一条直线上，形成三角形的固定点位，锁付后能避免支撑座在受侧向力时出现绕安装螺丝转动的错位问题。

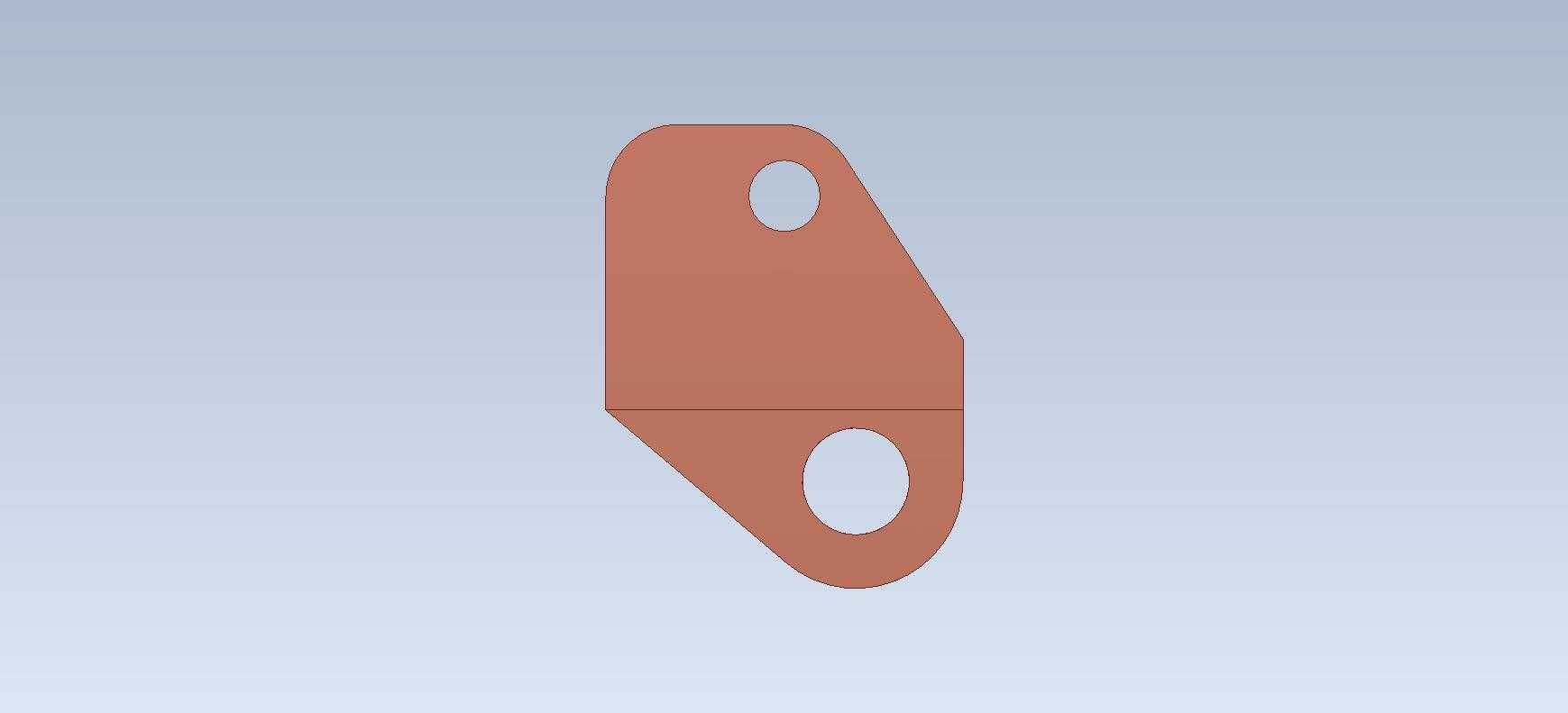

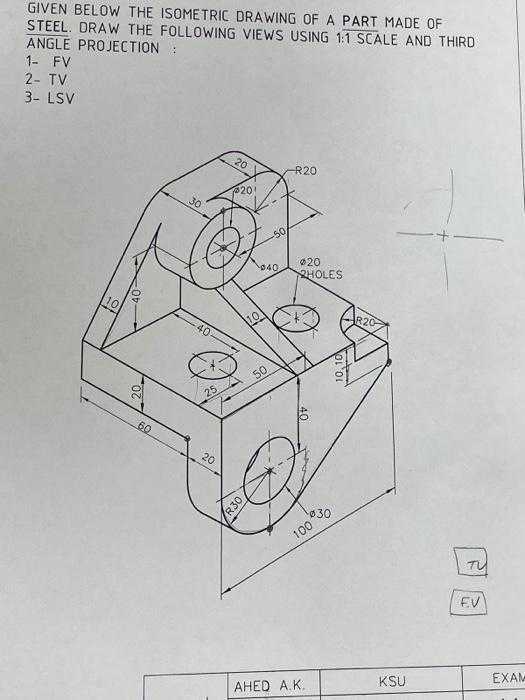

设计这类零件的时候，首先要确认的是上下铰接孔的中心距，这个尺寸直接决定了铰接转动时的活动半径，要提前匹配外接摆臂的转动行程，避免摆臂转动时和支撑座本体出现运动干涉；其次是斜向支撑段的倾斜角度，这个角度需要匹配两个安装面之间的空间夹角，既要保证安装后支撑座的受力方向尽可能沿着支撑段的轴向传递，减少不必要的弯矩载荷，也要给外接部件预留足够的操作空间，比如上部铰接孔连接的压臂转动时，不会和下部安装面的固定螺丝、设备台面产生磕碰。安装边界方面，下部安装基座的底面为精加工基准面，平面度公差控制在0.05mm以内，装配时需要和设备安装面完全贴合，不能有翘边虚接的情况，否则锁付螺丝后会导致零件内部产生装配应力，长期受力后容易出现开裂；侧部的安装面和下部安装面呈垂直状态，可用于固定辅助的限位块或者传感器支架，两个安装面的垂直度公差控制在0.1mm以内，保证外接部件的安装位置精度。上部铰接孔的同轴度公差控制在0.03mm以内，穿入销轴后不会出现卡滞、转动不畅的问题，孔的内壁粗糙度达到Ra1.6，减少销轴转动时的磨损量，延长零件的使用寿命。

实际选型使用时，还要根据实际载荷大小调整零件的壁厚和铰接孔的直径，如果是用于受力较大的冲压工装卸料臂支撑，需要适当加大加强筋的厚度，同时将铰接孔的直径加大，匹配更高强度的销轴；如果是用于轻型的电子设备检测工位支撑，可以适当减小壁厚，降低零件的整体重量，减少安装面的载荷。另外这类零件的边角都做了R2的圆角过渡，避免热处理或者受力时出现应力集中导致的开裂问题，所有外露的锐边都做了倒钝处理，装配时不会划伤操作人员的手套或者手部，符合机械设计的安全规范。
