带双安装立板的L型多孔机械固定支座

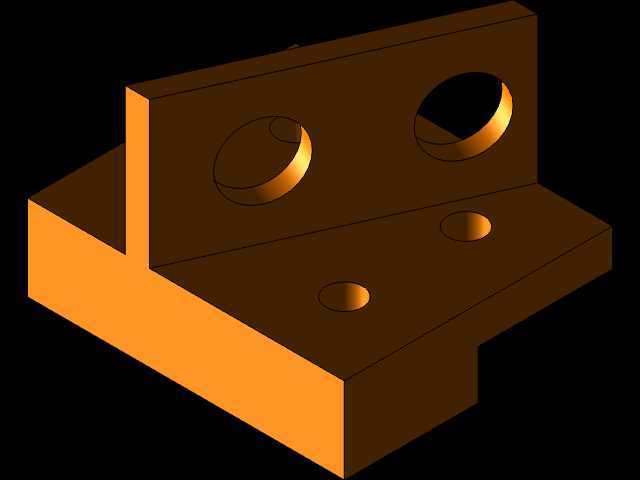

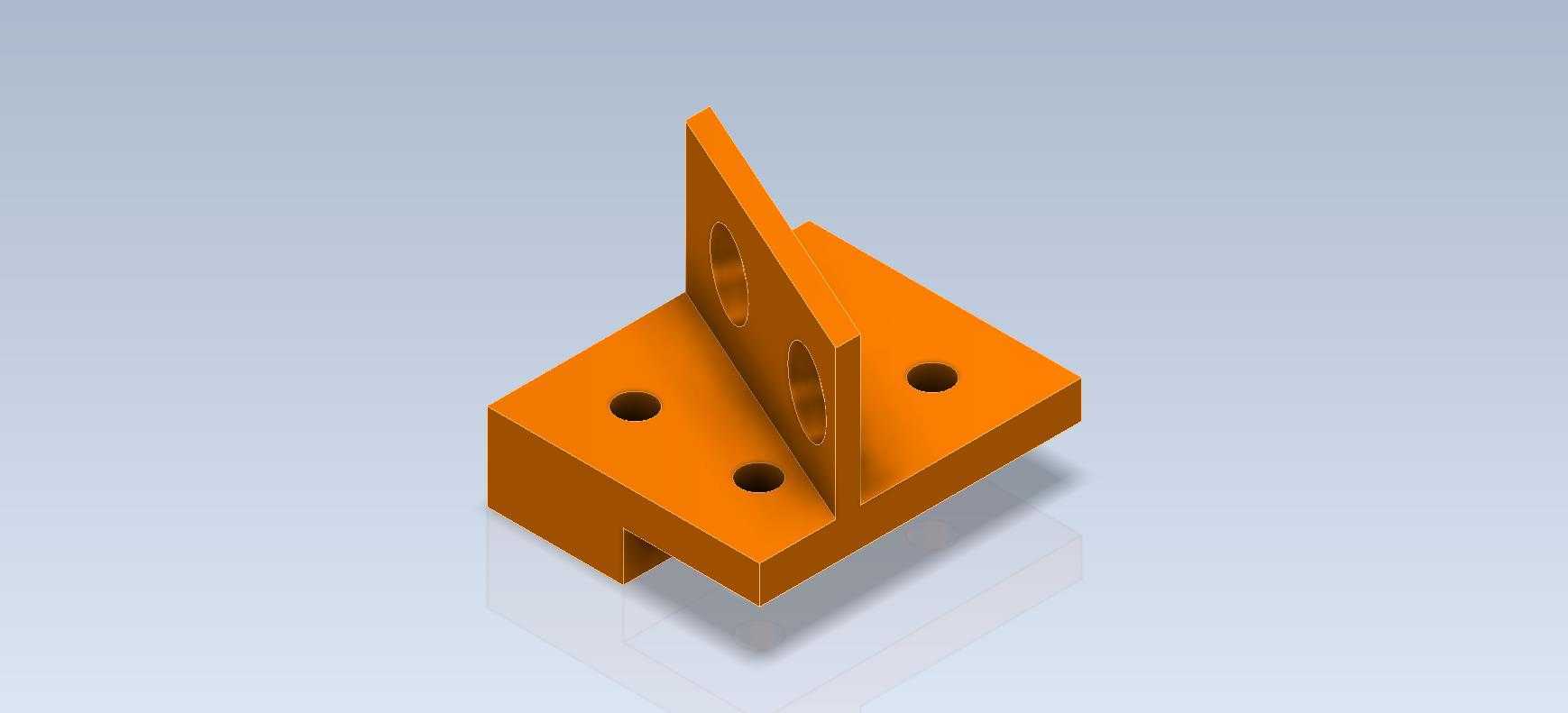

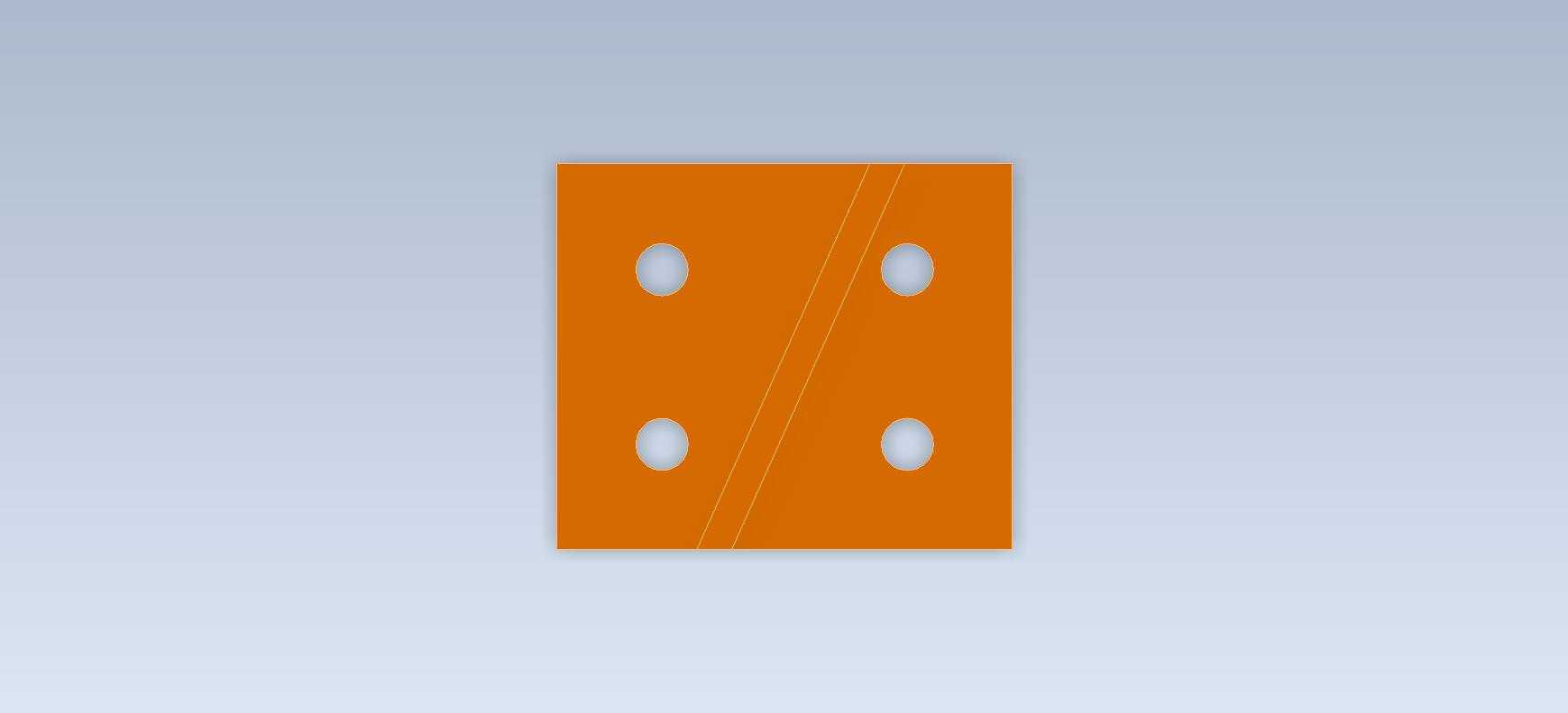

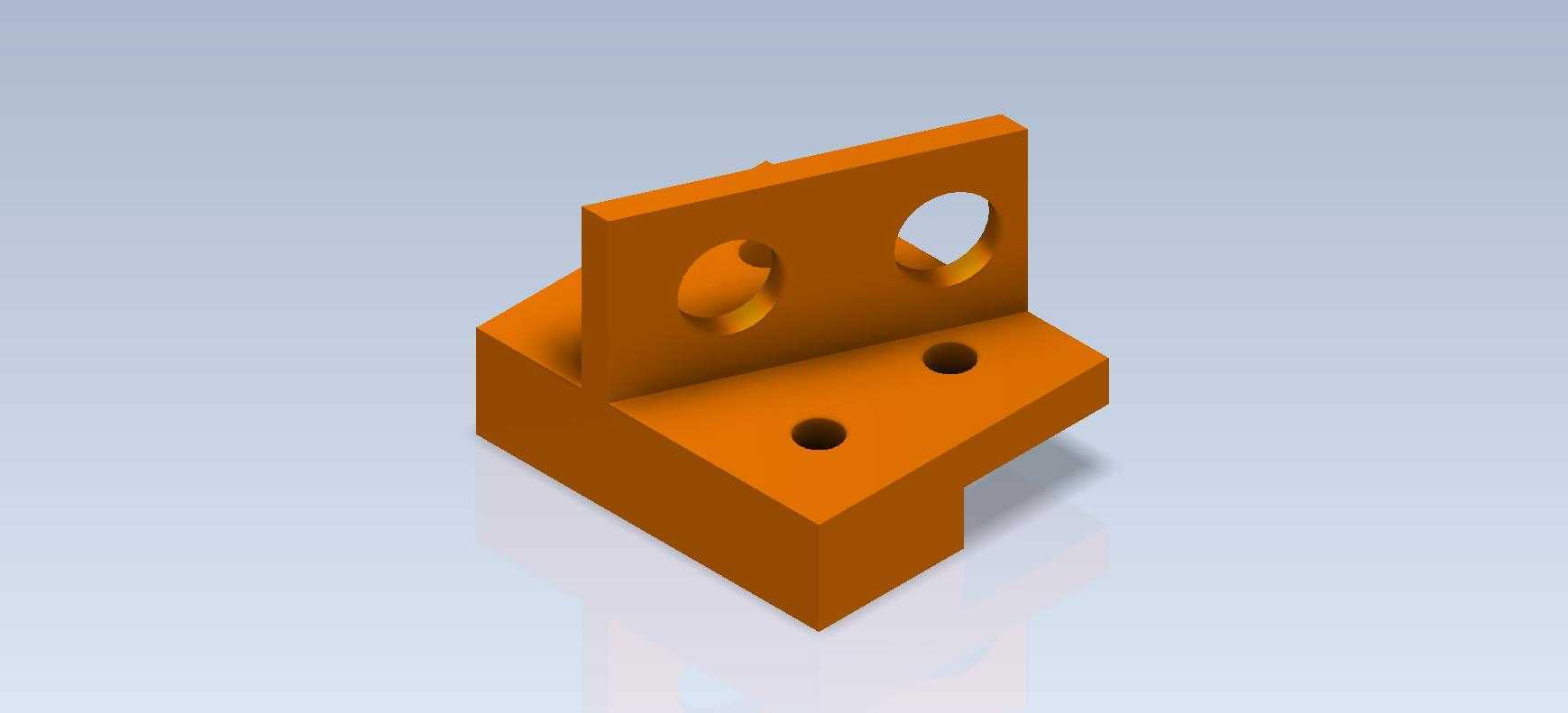

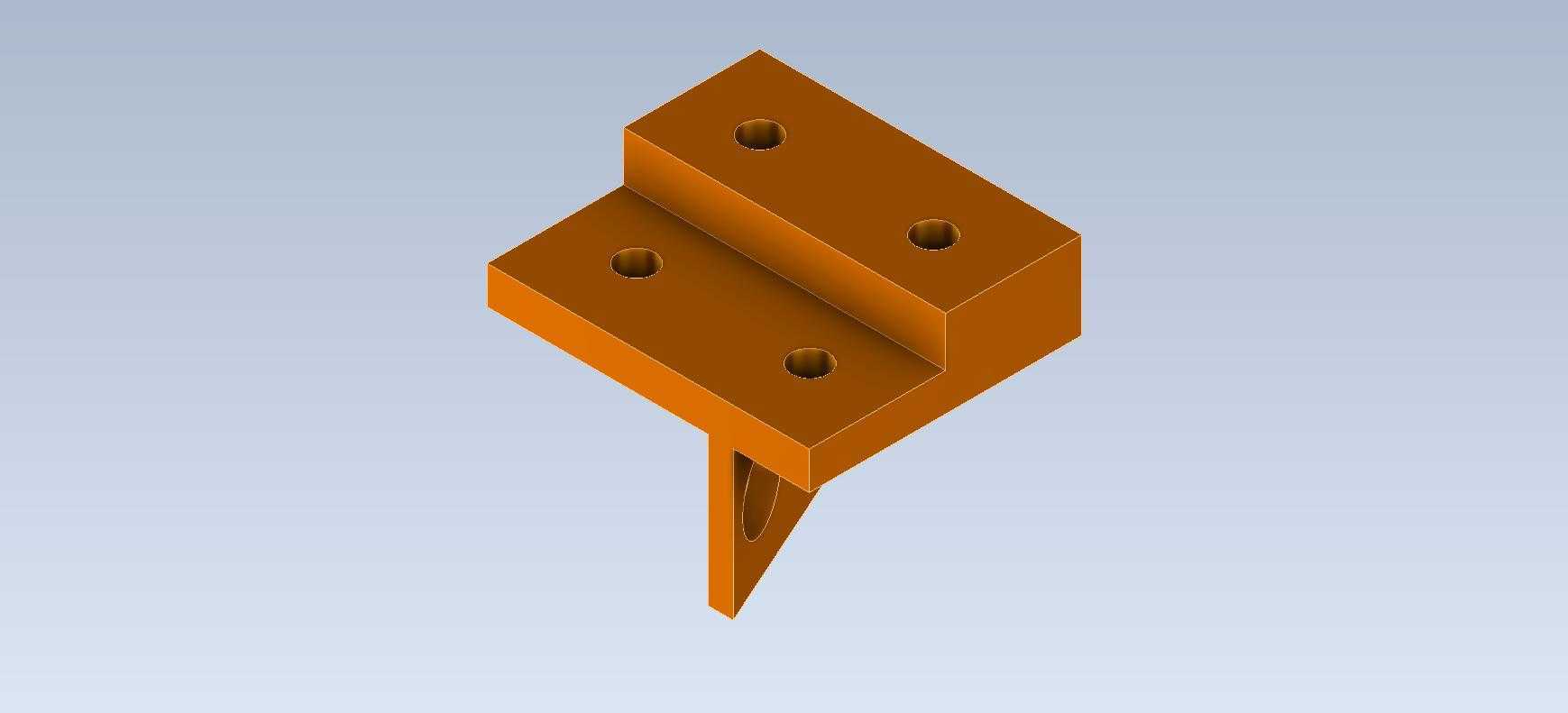

　　这款L型结构的机械固定支座，是小型机电设备、工装夹具领域常用的定位支撑构件，日常在桌面级自动化工位、小型电源模块安装、教学实训台架搭建场景中十分常见。从结构布局来看，构件采用水平底板加垂直立板的直角拼接构型，整体为一体化切削成型结构，没有额外的拼接焊缝或装配接缝，受力时不存在连接松动的隐患，能在长期受振动的工况下保持结构稳定性。水平底板上设置了两个同轴度要求较高的沉头安装孔，孔位边缘做了微小的倒角处理，安装时可以让内六角螺栓的头部完全沉入孔内，不会突出底板表面，避免安装后螺栓头干涉其他相邻部件的运动轨迹，底板的底面做了平面度精整处理，和安装基面贴合时能保证0.02mm以内的平面贴合度，不会出现安装后翘曲导致的定位偏移问题。

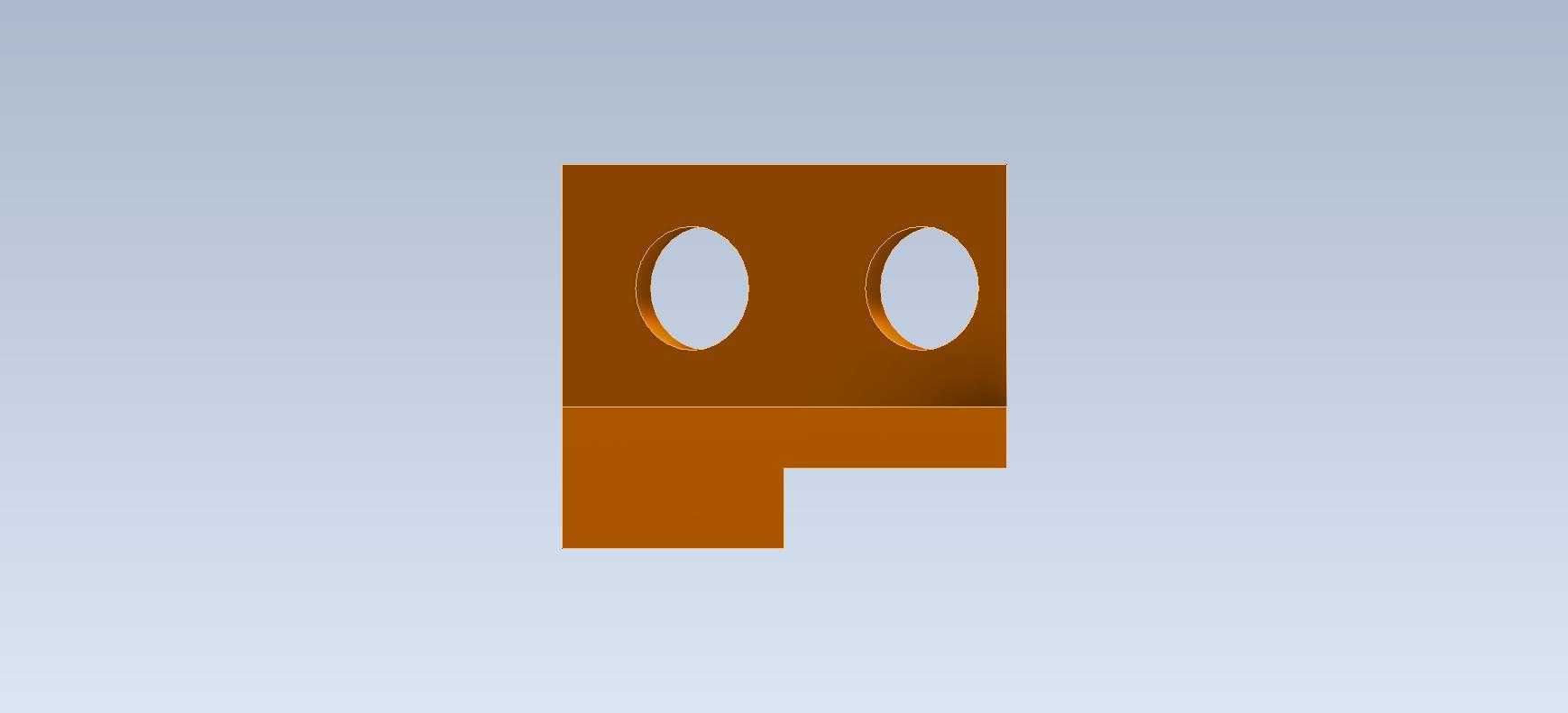

　　垂直立板上设置了两个不同孔径的贯通安装孔，其中一个孔做了内凹的沉孔结构，适合安装带台阶的定位销或者轴类零件，另一个为直通孔，用于穿装紧固螺栓或者铰接销轴，立板和水平底板的连接位置做了三角形的加强筋过渡，能有效抵消立板受侧向力时产生的弯矩，避免直角连接处出现应力集中导致的断裂问题，在实际选型时，这个加强结构能让构件在同等壁厚下提升30%以上的侧向承载能力，不需要额外增加板材厚度就能满足多数轻载工位的支撑需求。

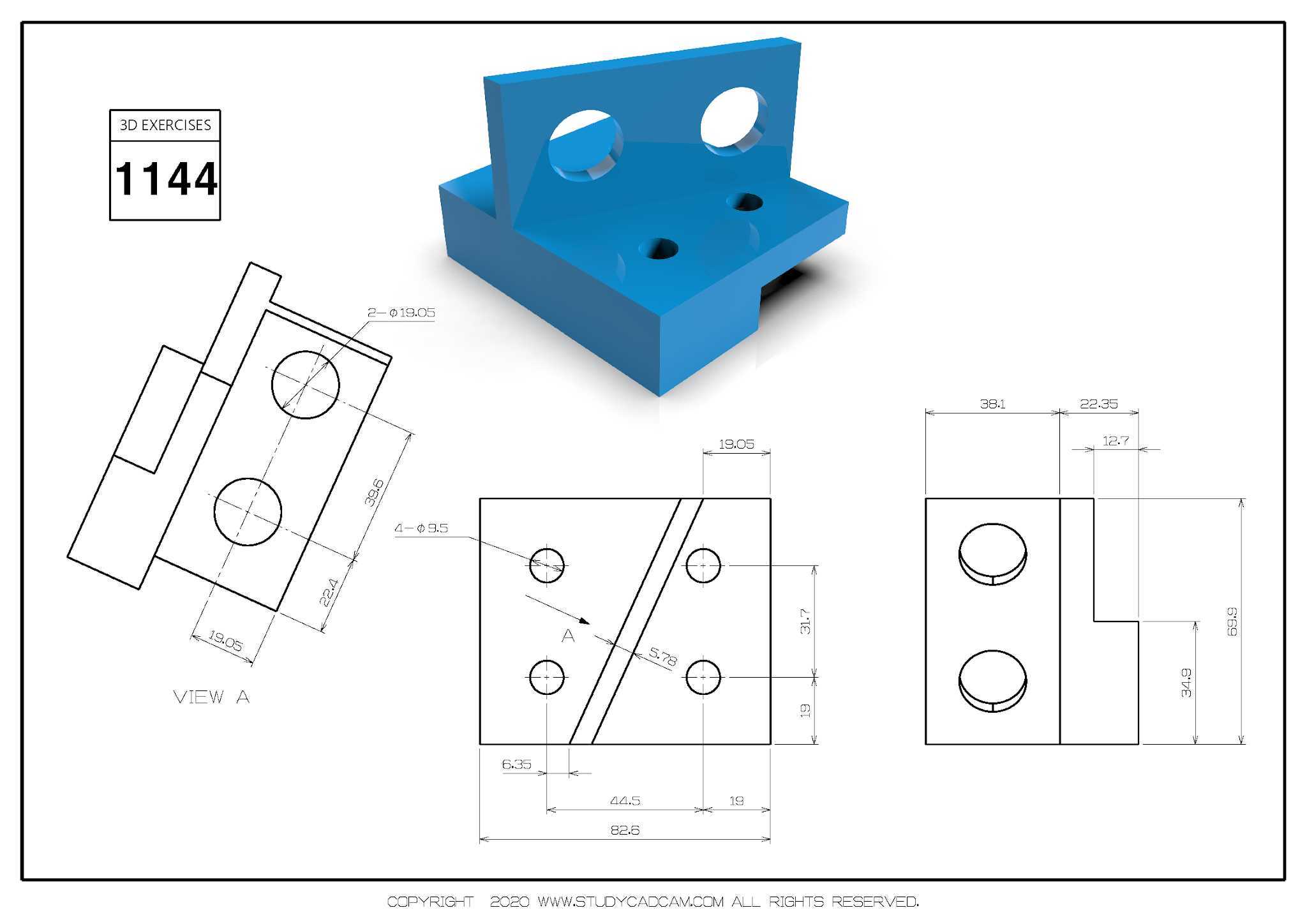

　　从安装边界来看，构件的整体外轮廓没有突出的飞边或冗余结构，水平底板的侧边做了15度的斜切处理，在狭小安装空间内布置时，不会和相邻的走线槽、相邻安装座产生空间干涉，立板的顶部边缘做了圆角处理，安装调试时不会划伤操作人员的手部，也不会刮破相邻布置的线缆绝缘层。在实际应用场景中，这类支座常用来固定小型传感器支架、小型电源模块的安装托架、气动管路的转接固定座，也可以作为教学实训中组合工装的基础搭建构件，因为孔位布局规整，也常被用来作为三维建模练习的典型案例，帮助初学者掌握拉伸、切除、倒角、加强筋等基础建模特征的使用逻辑，理解机械结构中直角连接的应力规避思路。

　　设计这类构件时，首先要确认安装基面的可用空间，根据承载需求确定底板和立板的壁厚，再根据要固定的部件尺寸确定各个安装孔的孔径和孔位间距，沉孔的深度要匹配常用螺栓的头部高度，避免螺栓头突出或者沉孔过深导致螺栓咬合长度不足，连接处的加强筋尺寸要和整体壁厚匹配，筋厚过薄会起不到加强作用，筋厚过厚则会在成型时产生缩孔缺陷，影响构件的结构强度。在实际装配使用时，需要先将底板通过两个沉头孔固定在安装基面上，紧固螺栓时要采用对角紧固的方式，避免底板受力不均产生翘曲，之后再将需要固定的部件通过立板上的两个孔位进行连接，如果是用于铰接场景，直通孔内需要加装配套的轴套，减少铰接转动时对孔壁的磨损，延长构件的使用寿命。这类构件的材质多采用工程塑料或者铝合金加工，教学场景下使用的多为3D打印的PLA材质件，工业场景下使用的多为6061铝合金阳极氧化处理件，具备较好的防锈能力和结构强度，能适应多数车间内的常规工作环境，不需要额外做表面防腐处理。
