指环式集成安装座结构设计方案

项目分类:通用机械零部件 发布时间:2024-12-26 ID:867731
  • 指环式集成安装座结构设计方案
  • 指环式集成安装座结构设计方案
  • 指环式集成安装座结构设计方案
  • 指环式集成安装座结构设计方案
  • 指环式集成安装座结构设计方案
  • 指环式集成安装座结构设计方案
  • 指环式集成安装座结构设计方案

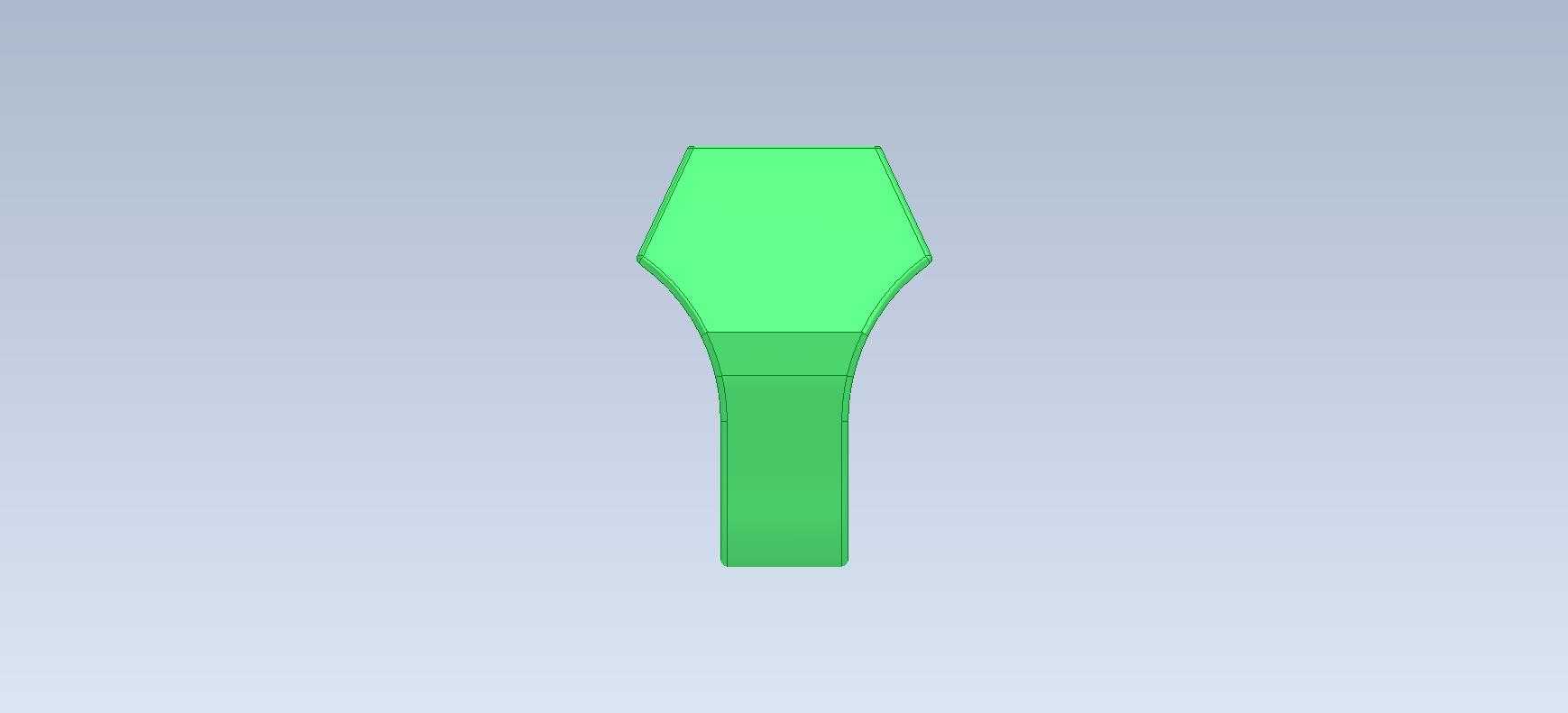

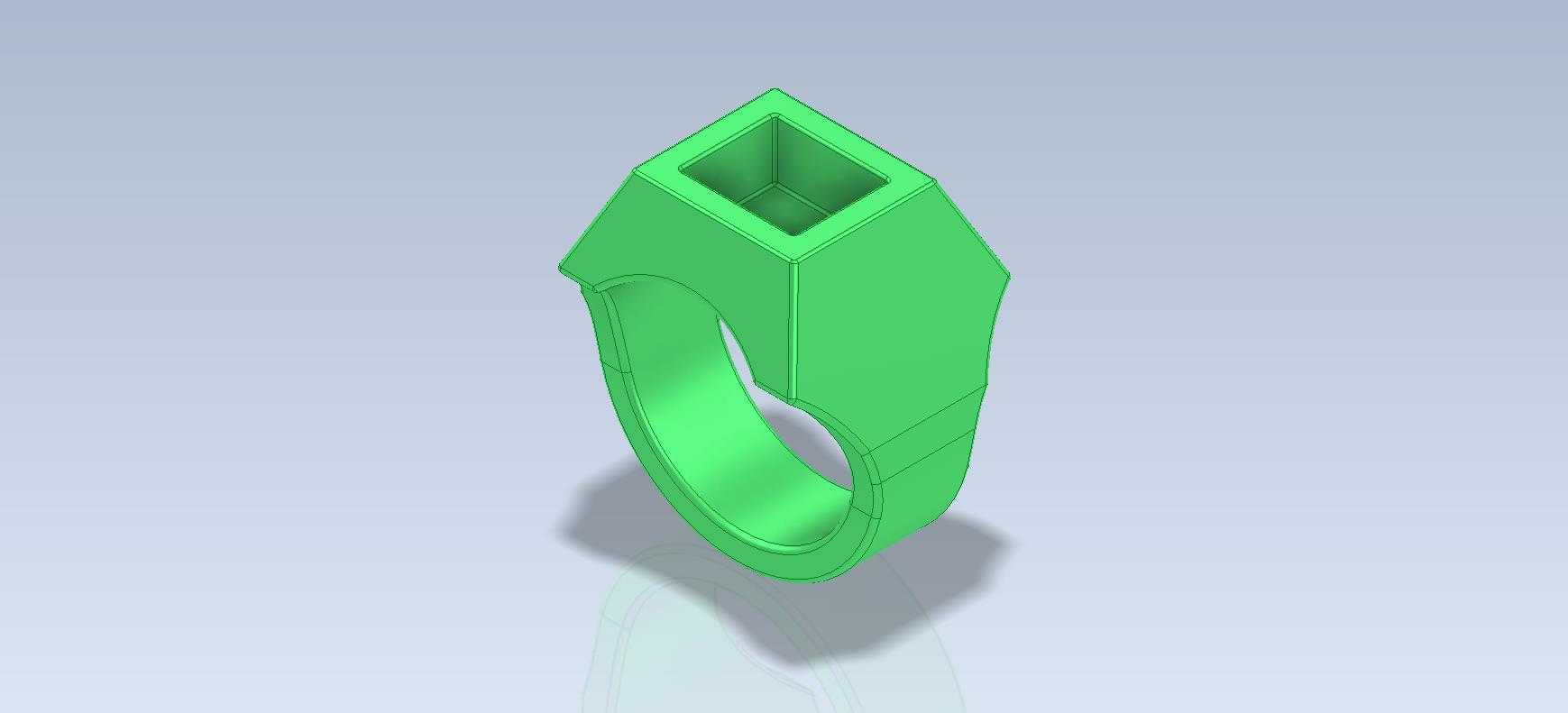

在小型机电集成部件的结构设计场景中,这类指环式集成安装座的应用覆盖了穿戴式传感模块、小型管线固定组件、便携检测设备挂载结构等多个细分领域,区别于常规的平板式安装座,这类带环形握持/穿装结构的部件,核心要解决的是安装后与固定载体的贴合稳定性,以及上部功能腔的空间适配问题。

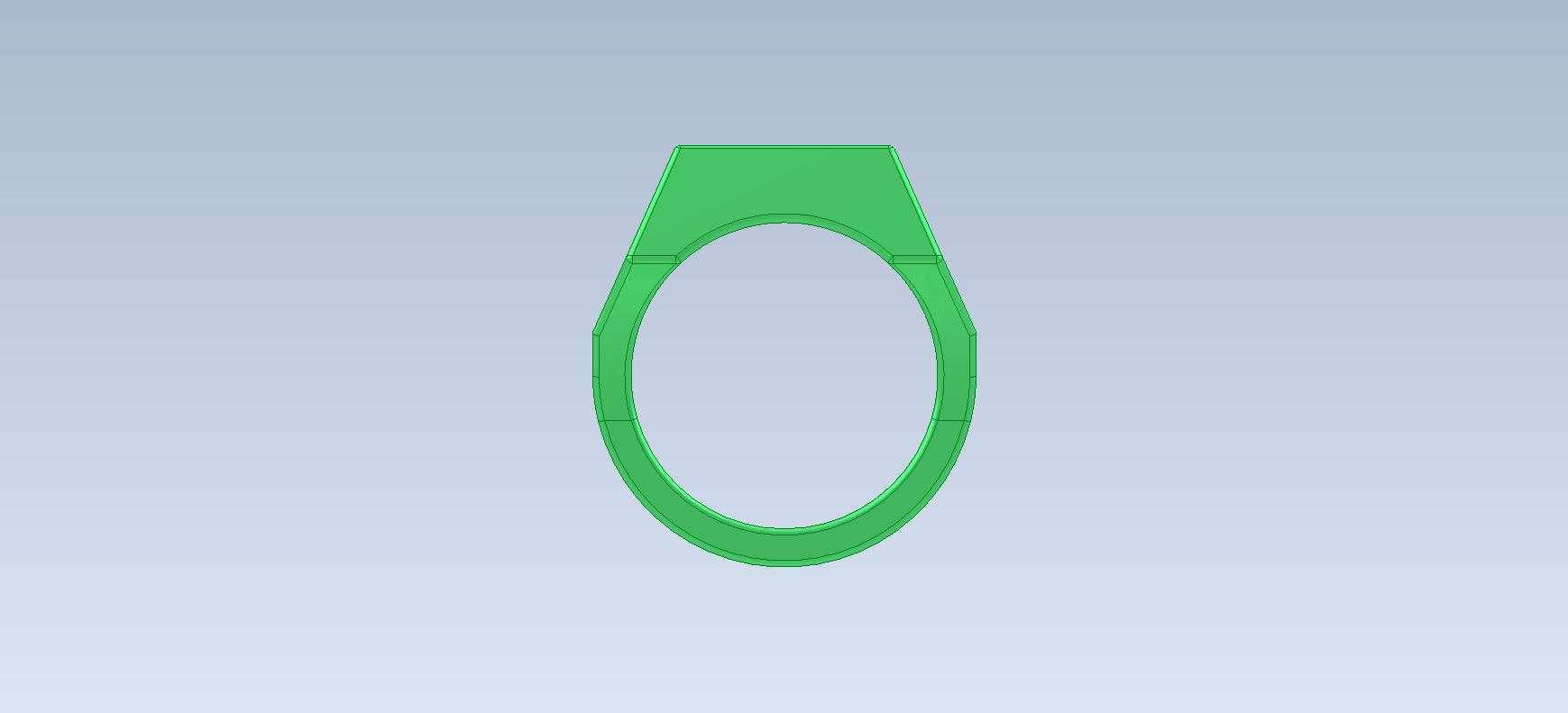

从实际使用的角度看,下部的环形结构并非单纯的造型设计,其内径尺寸需要匹配对应穿装载体的外径,比如穿戴场景下匹配成人指围的常规区间,或是工业场景下匹配直径6-12mm的管线、细杆类载体,环形段的壁厚控制在2-3mm区间,既保证足够的结构强度避免受力开裂,又不会因为壁厚过大导致整体重量超标,环形内侧可以根据实际使用需求增加防滑纹理或是软质衬垫的安装槽,避免固定后出现周向转动或是轴向滑移的问题。

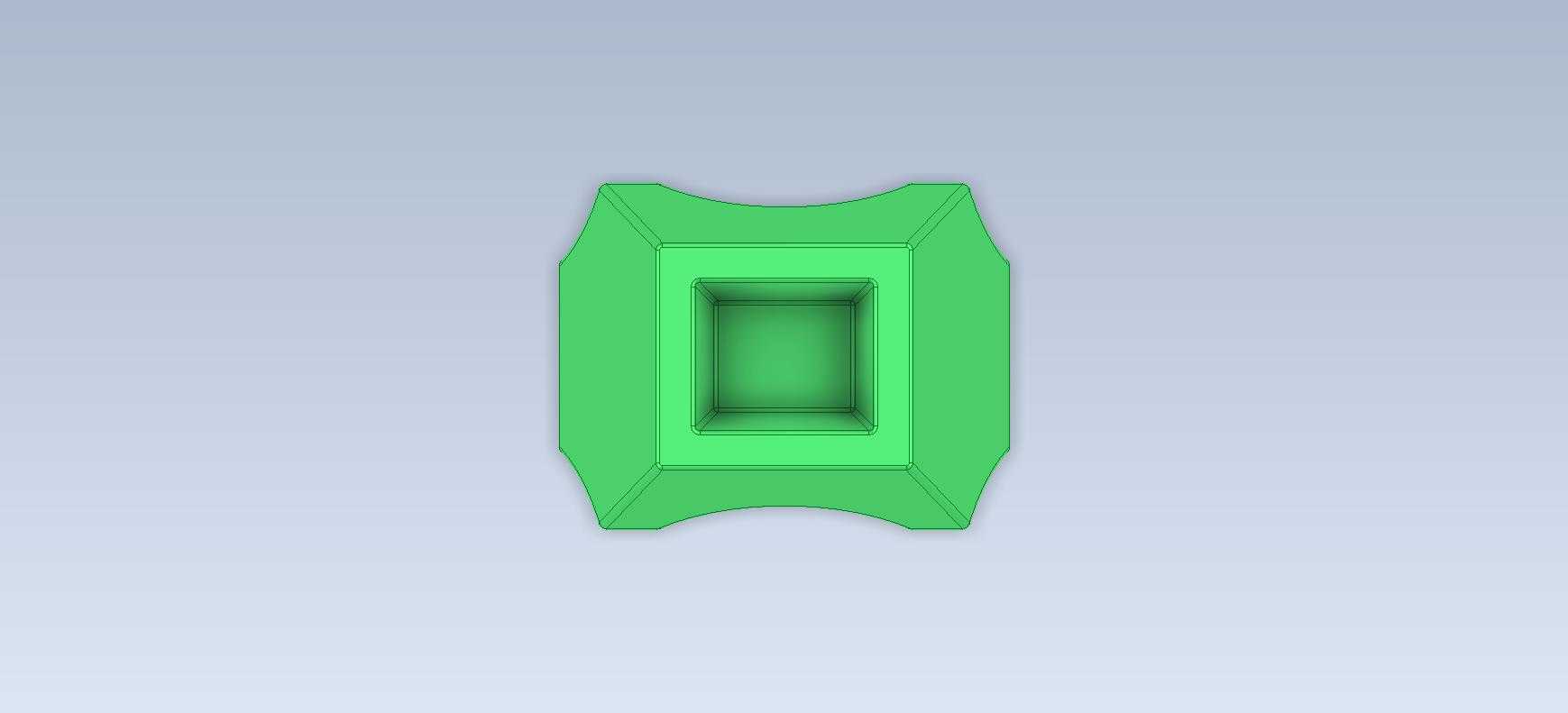

上部的方形沉腔是功能集成的核心区域,沉腔的深度根据内置模块的厚度调整,常规设计下深度控制在8-10mm,腔体内壁预留0.1-0.2mm的装配公差,方便内置的电路板、传感元件、小型功能模块的卡装或是粘接固定,腔体的边角做R1-R2的圆角过渡,一方面是避免注塑或是3D打印过程中出现应力集中导致的边角开裂,另一方面也能减少装配时元器件被锐边划伤的风险。

设计过程中首先要确定的是环形结构与上部腔体的连接过渡段,这个区域是整个部件的受力薄弱点,当上部腔体搭载的模块重量超过50g时,过渡段需要做加厚处理,同时做圆弧过渡分散应力,避免在受到侧向冲击力时出现连接断裂的问题。整个部件的外形没有多余的突出结构,所有外露边都做了倒钝处理,在穿戴类场景下使用时不会剐蹭衣物或是皮肤,在工业固定场景下也不会因为突出结构勾挂其他管线或是部件。

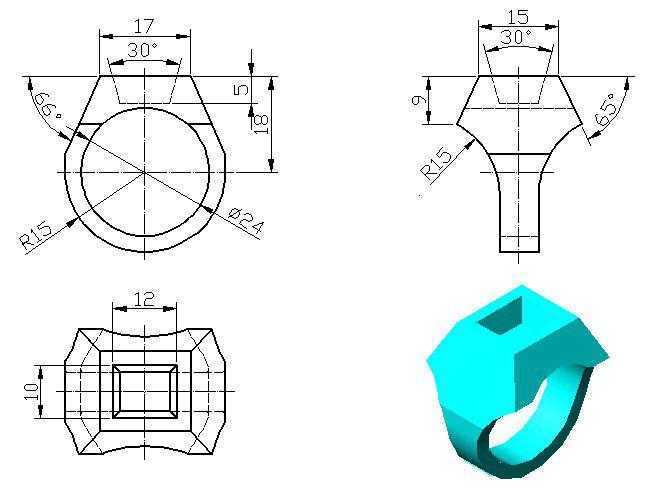

安装边界方面,整个部件的最大外轮廓尺寸控制在30mm*25mm*40mm区间,不需要额外的大型安装空间,既可以通过环形结构直接穿装固定在杆状、管状载体上,也可以在环形段的侧面预留顶丝孔,通过顶丝锁紧实现无滑移固定,上部腔体的开口端可以根据需求选配端盖,实现内置模块的密封防护,满足轻度防尘防泼溅的使用要求。

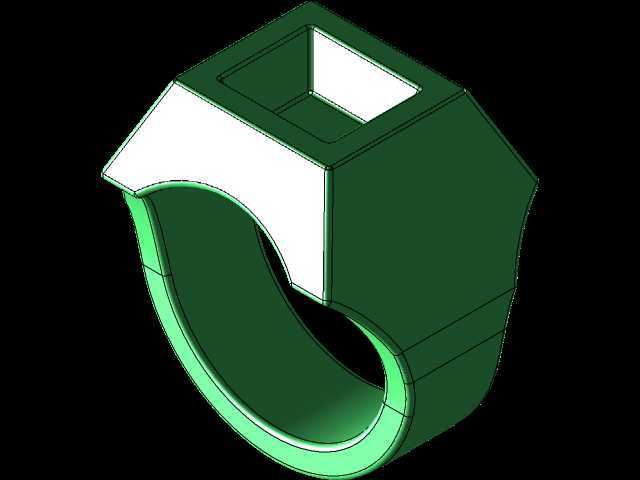

从建模逻辑来看,这类零件适合用参数化建模方式搭建,先绘制环形结构的截面草图旋转生成基础环体,再在上部绘制方形腔体的拉伸轮廓,通过布尔运算切除出内部安装空间,最后对所有锐边做倒圆角处理,建模过程中需要重点关注环形段与腔体连接位置的曲率连续性,避免出现壁厚突变的问题,生产环节无论是采用3D打印打样还是注塑批量生产,这个结构都不需要复杂的抽芯结构,模具设计难度低,生产良率能够得到有效保障。

在实际选型适配时,需要根据使用场景的载荷要求调整壁厚参数,如果是用于挂载重量较大的功能模块,可以在环形结构的外侧增加加强筋,提升整体的抗形变能力,如果是用于穿戴类轻量化场景,可以适当减薄环形段的壁厚,将整体重量控制在10g以内,提升长时间佩戴的舒适度。腔体内部可以根据内置模块的接线需求,在侧壁预留穿线孔,方便线路从腔体内部引出连接其他部件,穿线孔的位置需要避开环形结构的受力区域,避免开孔对整体结构强度造成过大影响。
