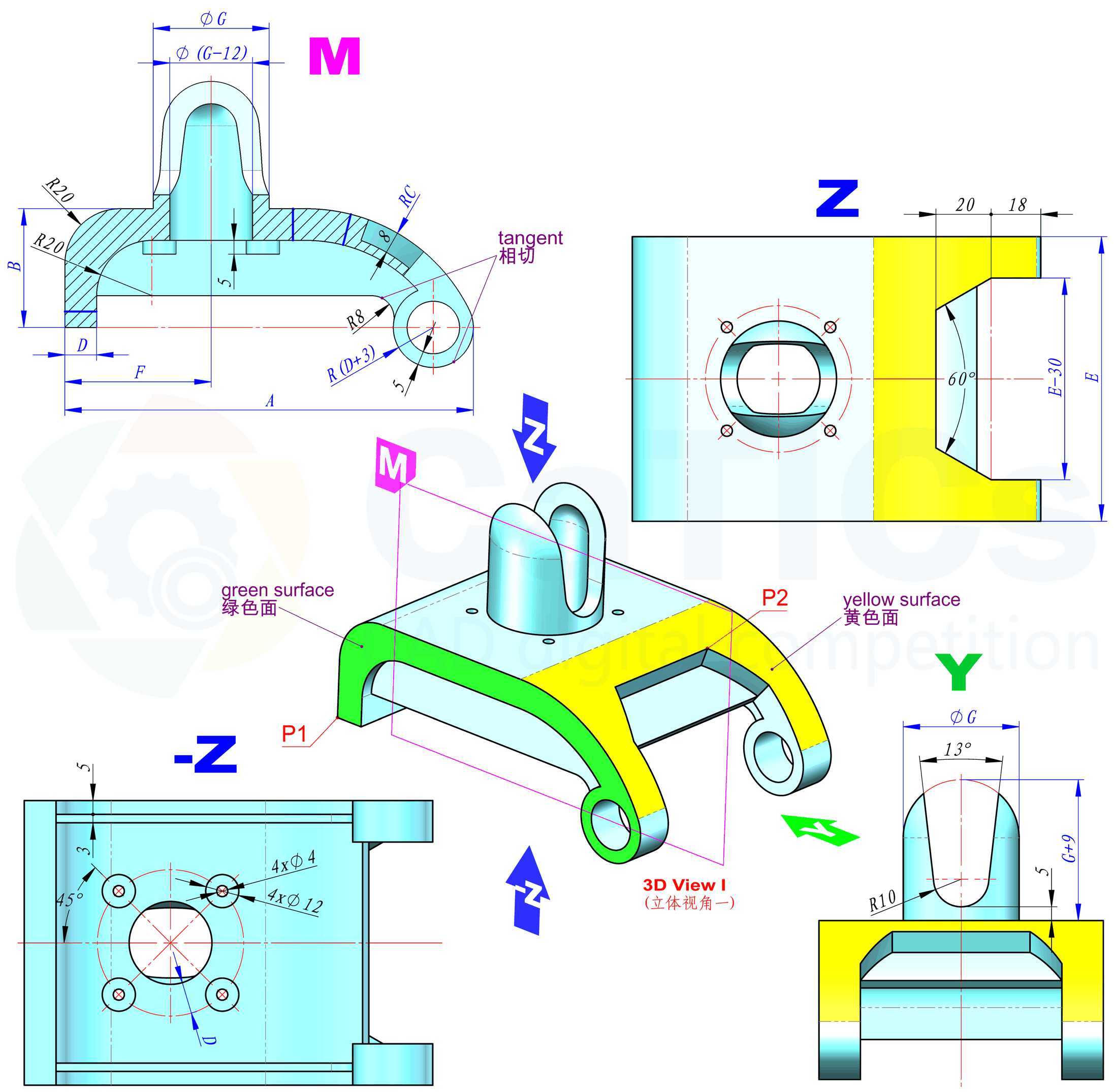

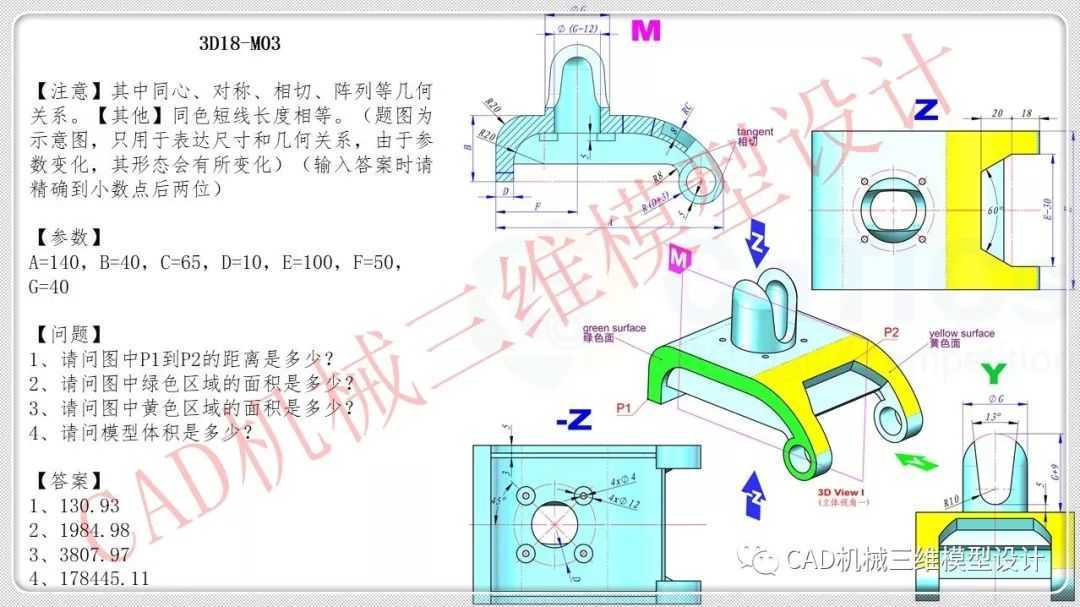

CATICS竞赛级铰接式连接支座结构练习件

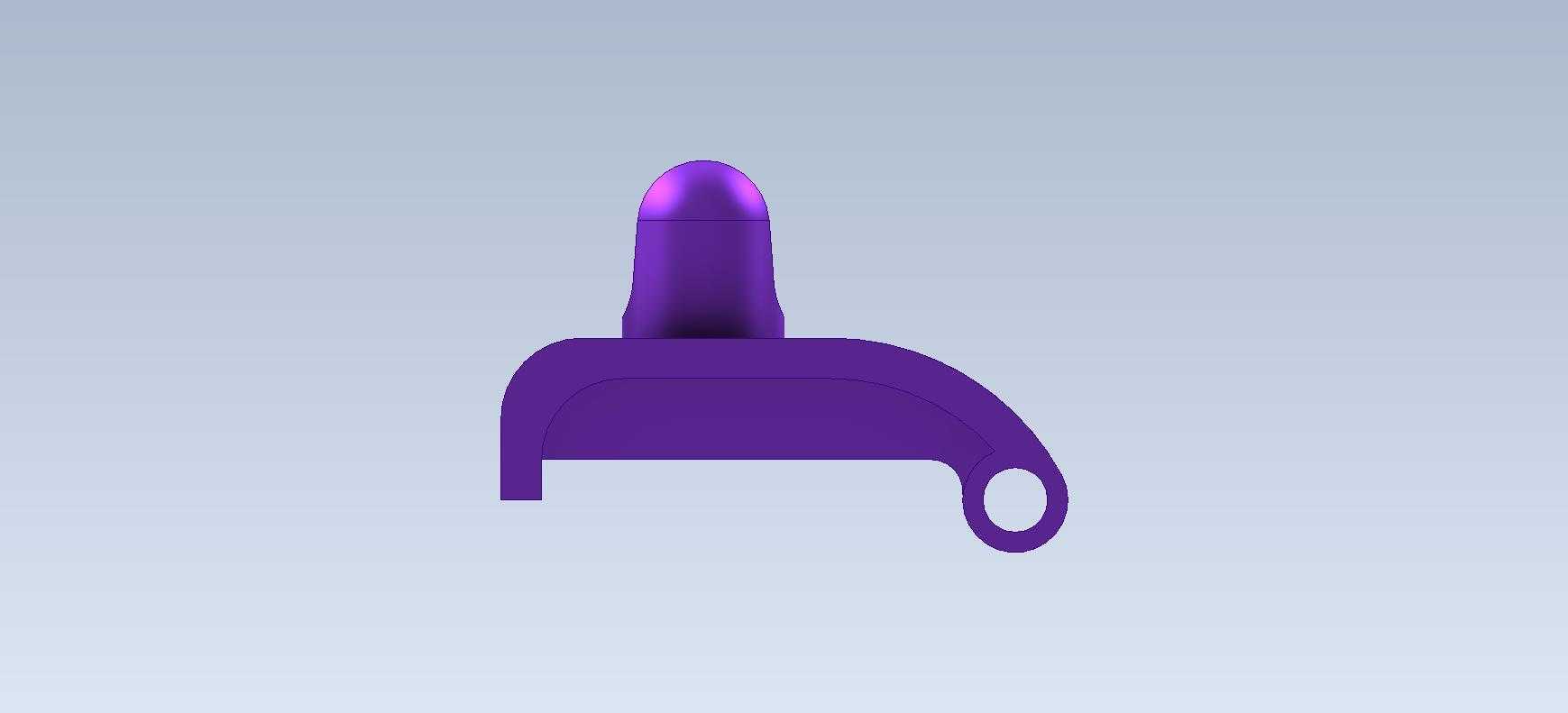

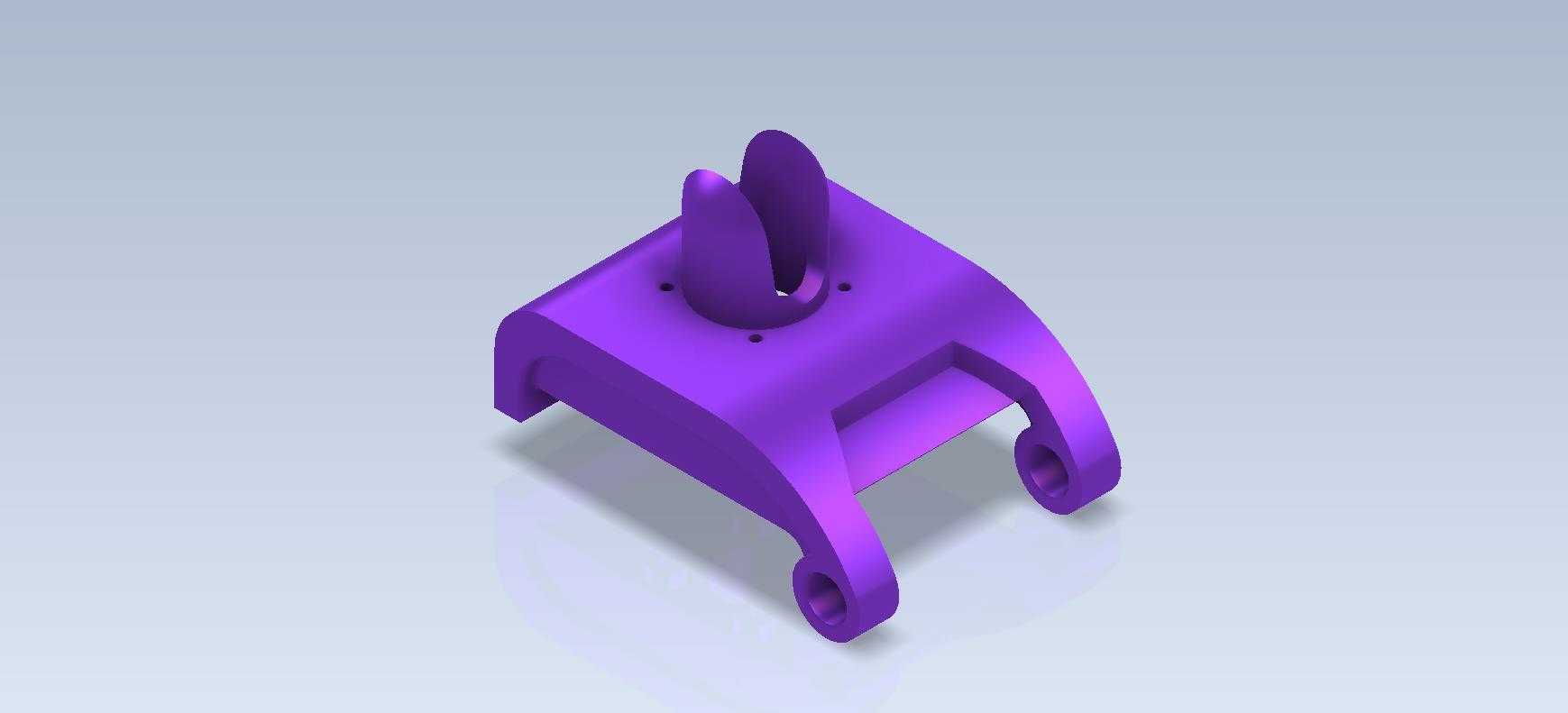

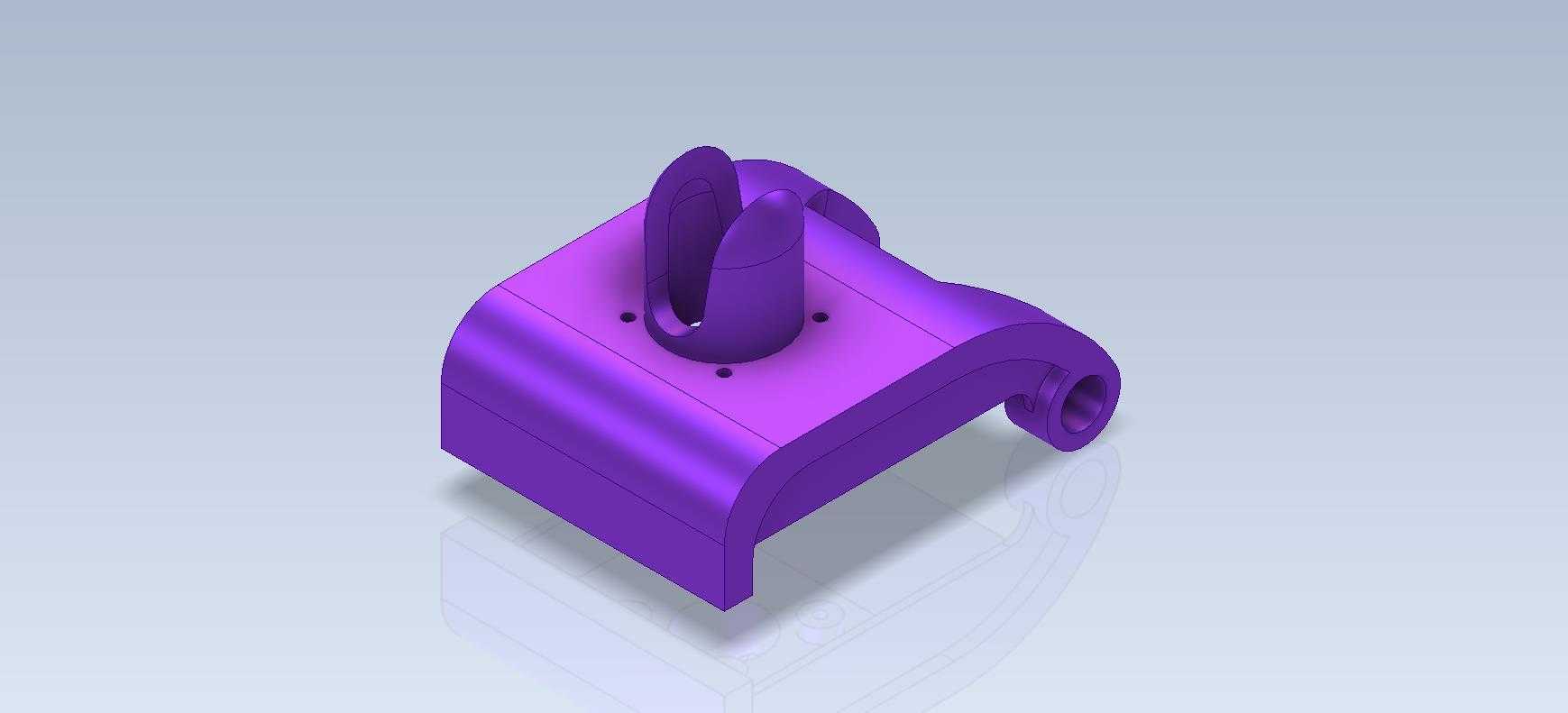

　　在非标自动化生产线的工装夹具模块、小型机电设备的铰接传动单元中，这类带双耳铰接端与顶部定位柱的支座类零件，是实现部件间摆动连接、载荷传递的核心结构件，日常建模练习中拆解这类零件的特征逻辑，能快速掌握实体建模中拉伸、切除、圆角、孔位定位的核心操作逻辑，也能对实际生产中零件的安装边界、配合公差形成具象认知。从实际工况的功能需求出发，这类支座的主体采用拱形桥接结构，底部两侧伸出的带孔铰接耳，是与下游摆臂、连杆部件配合的核心连接位，孔位的同轴度、耳片的厚度直接决定铰接副的转动顺畅度与抗剪切载荷能力，设计时需要先确定两个铰接孔的中心距，再反向推导主体的宽度尺寸，避免耳片突出量过大导致安装时与周边部件产生运动干涉。

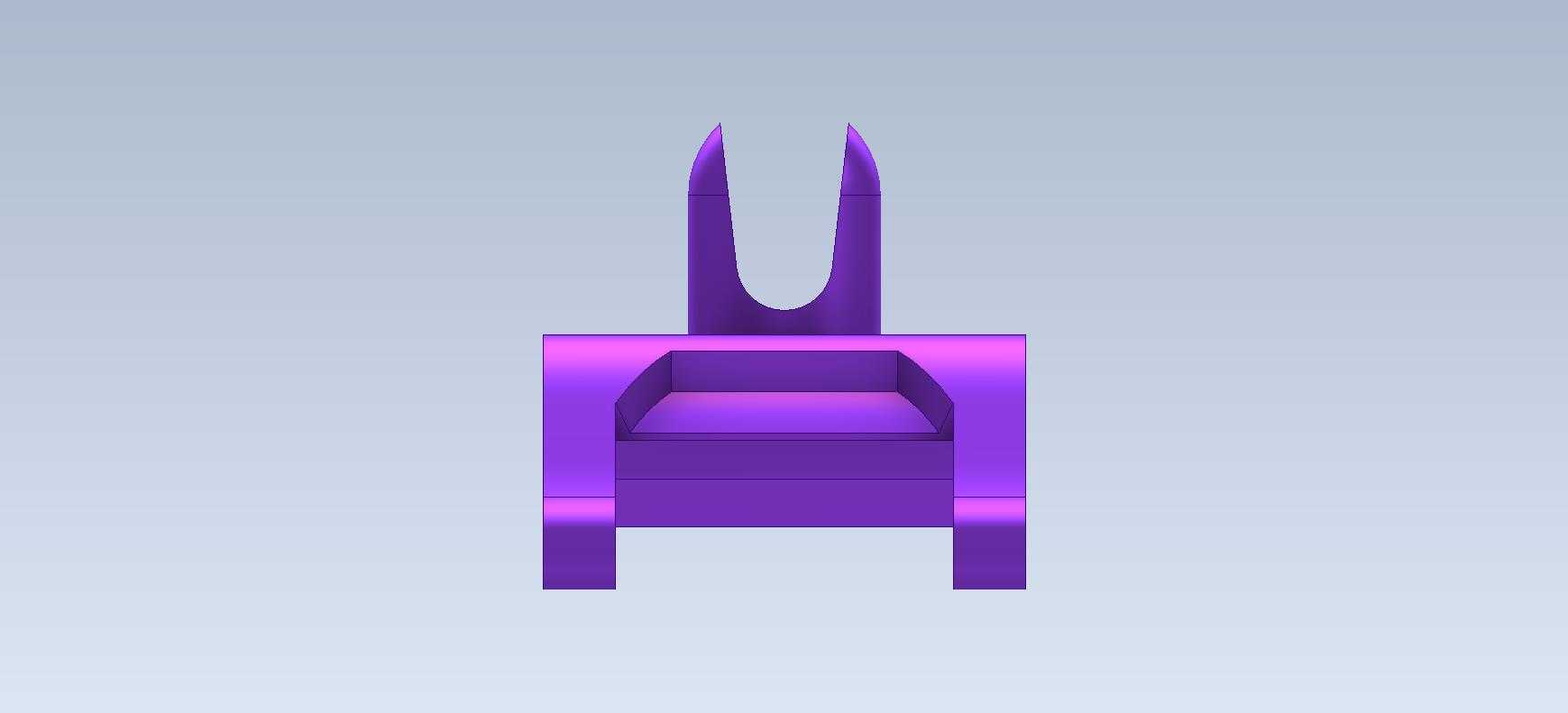

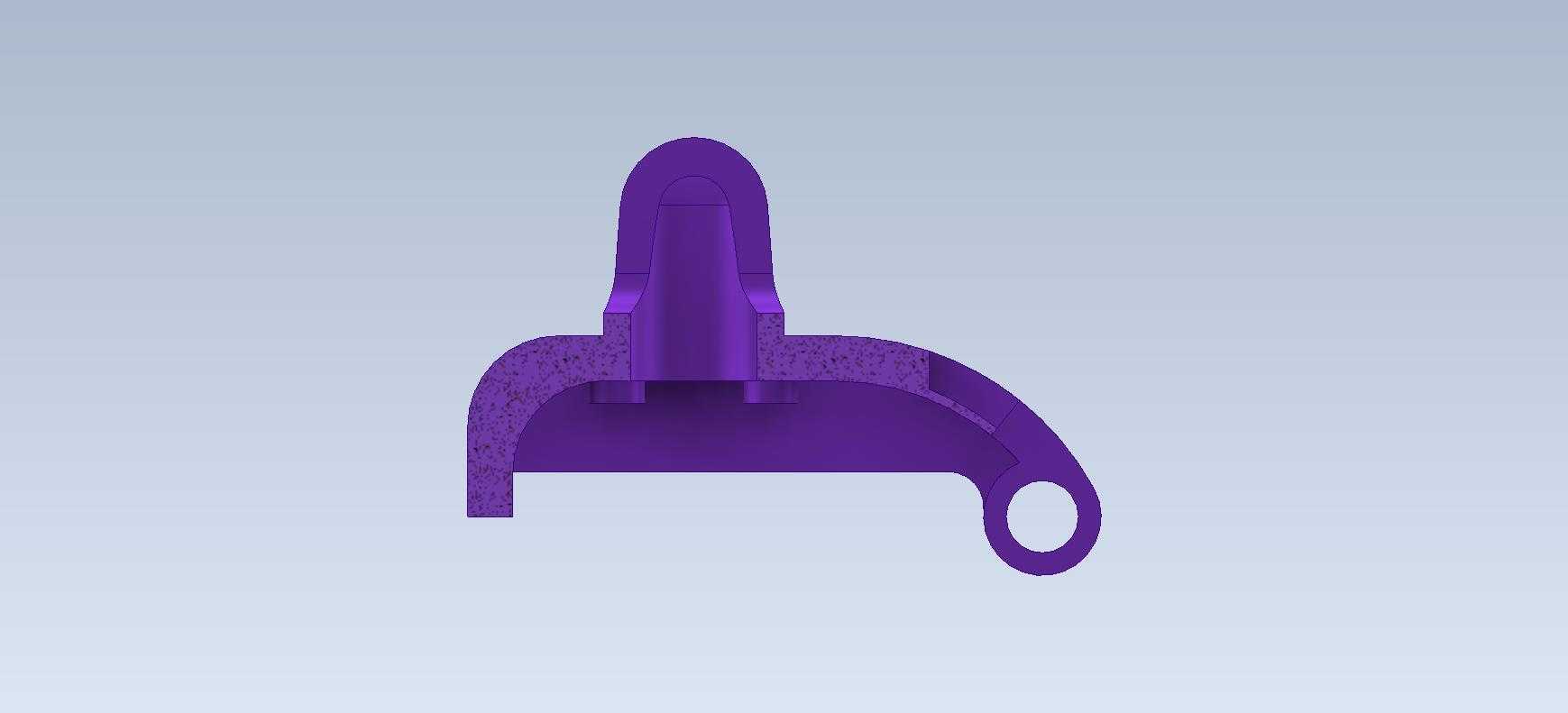

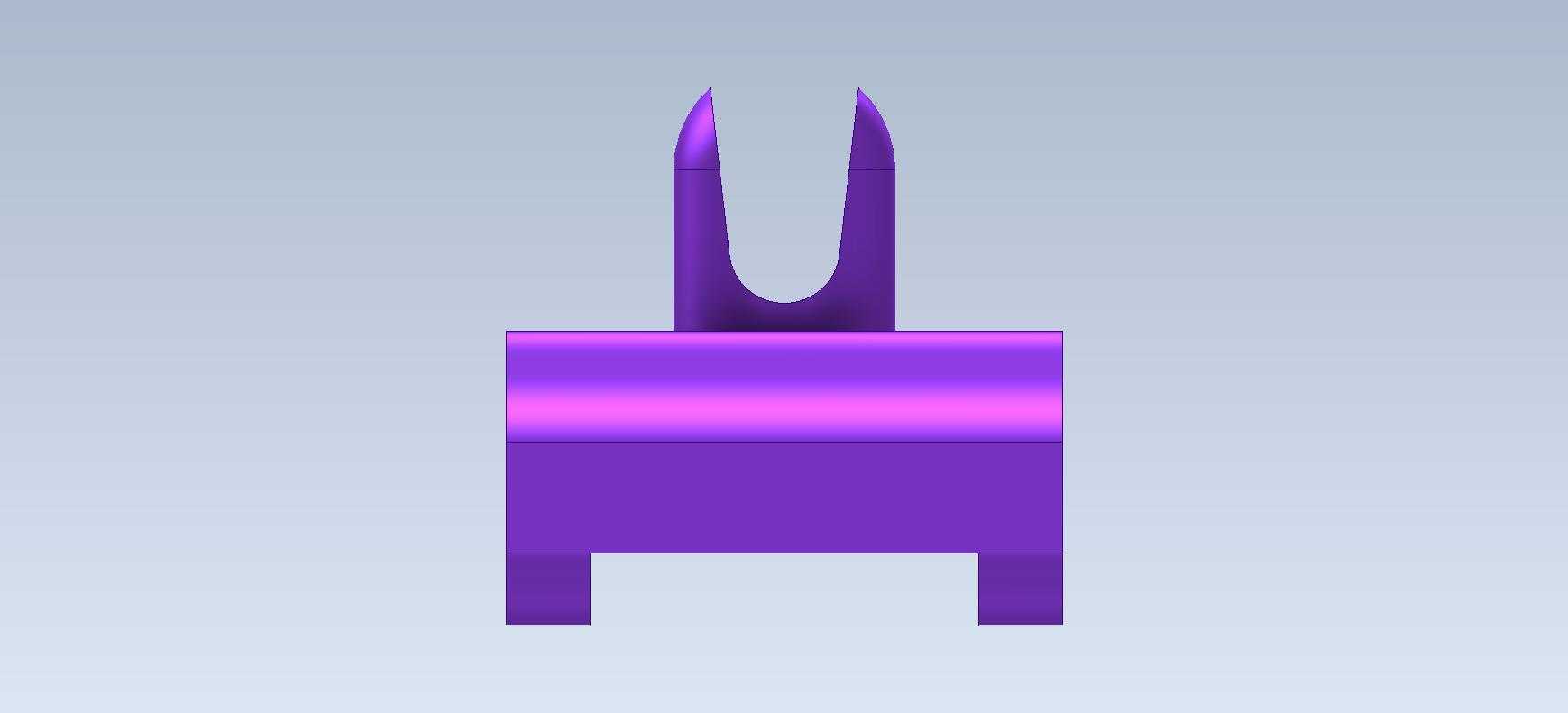

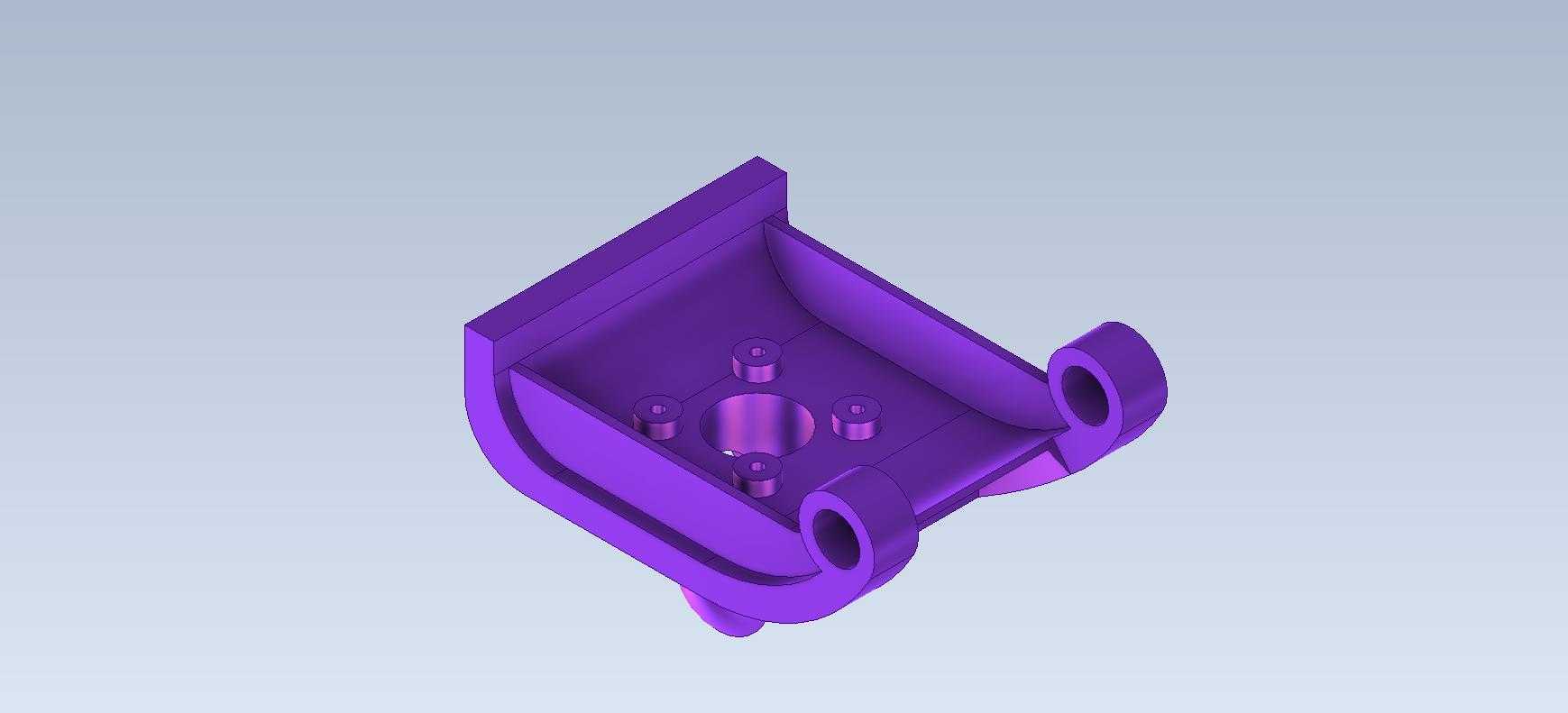

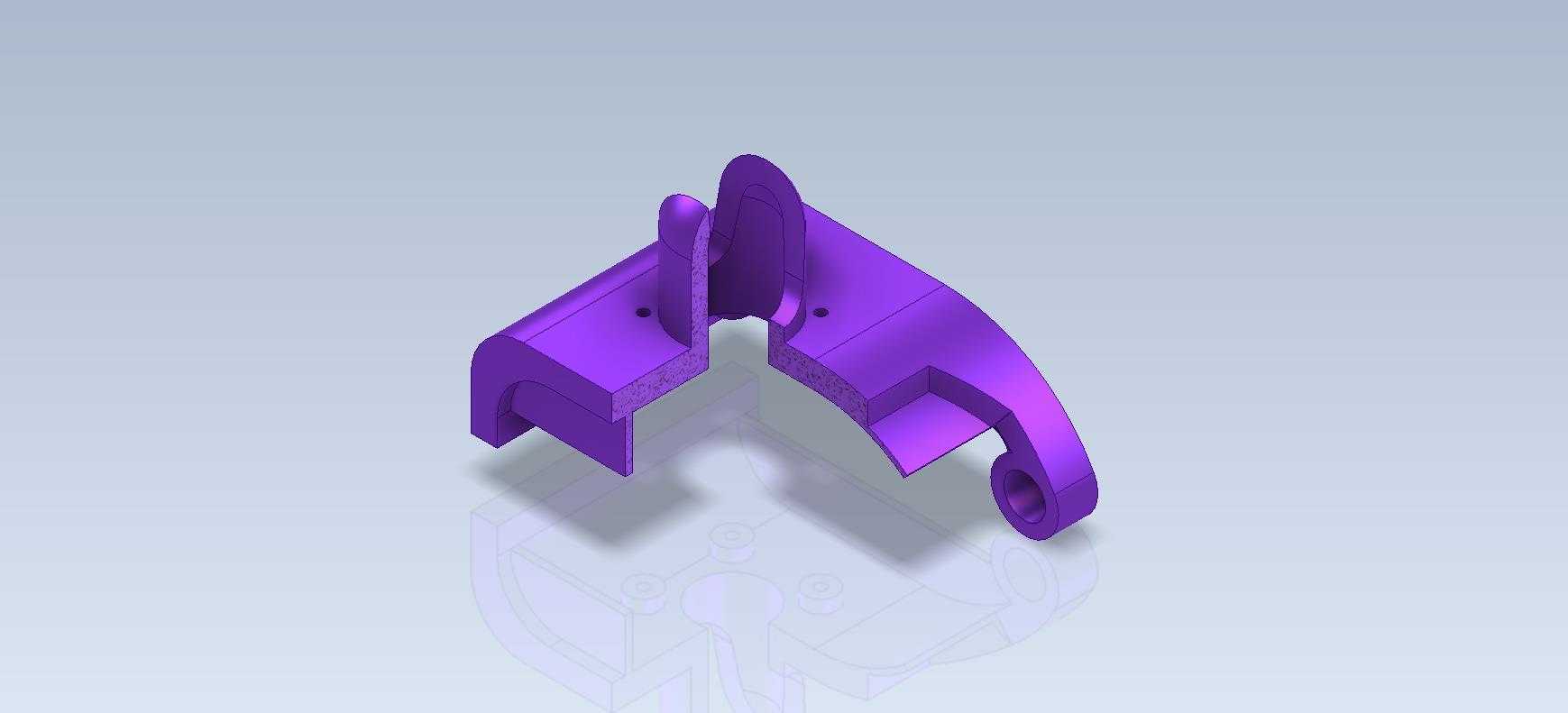

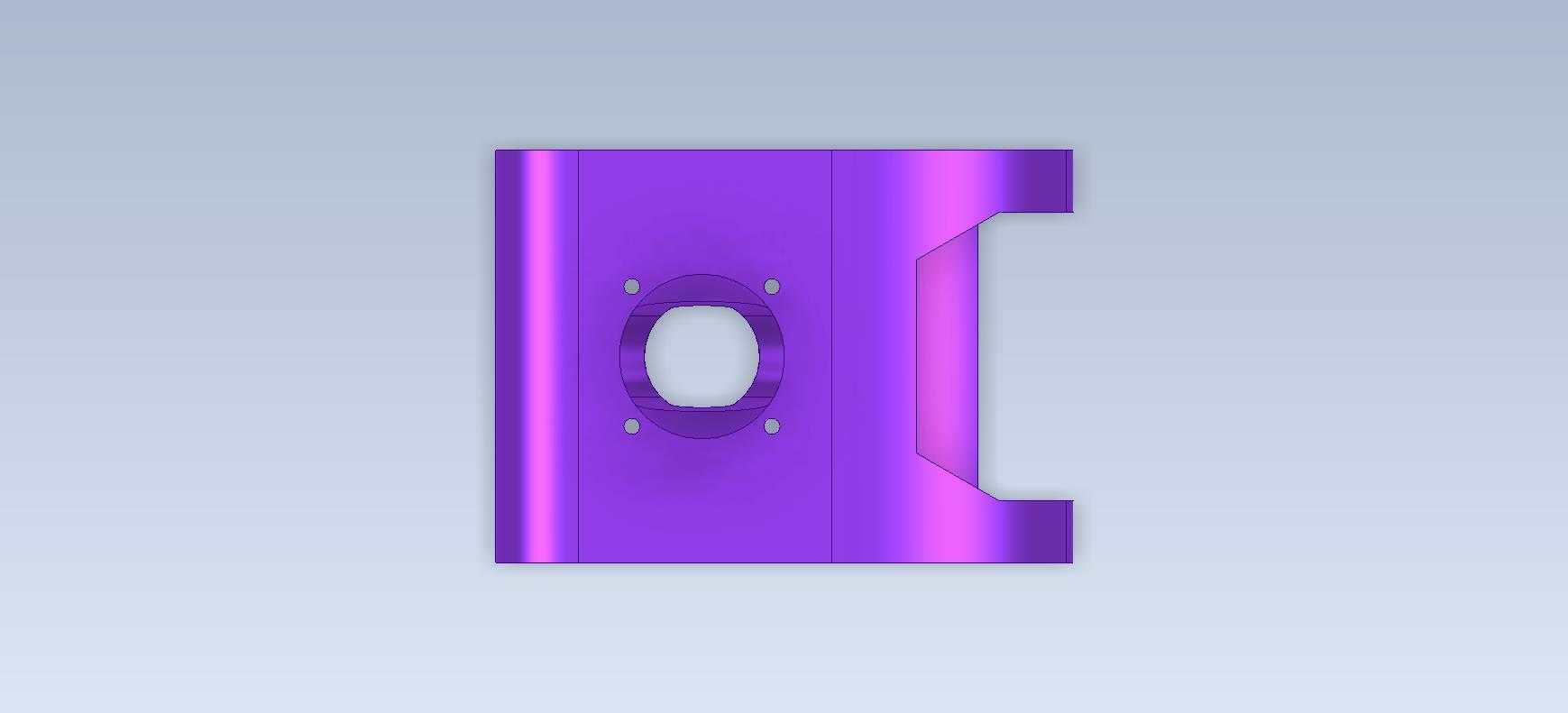

　　顶部的双凸耳定位结构，是用来安装触发拨片、感应挡片或者小型弹性复位件的安装位，两个凸耳之间的开槽宽度需要匹配安装件的厚度，凸耳上的两个安装孔采用同轴设计，穿入销轴后即可实现上部安装件的固定，凸耳与主体衔接的位置做了大圆角过渡，避免应力集中导致的部件断裂，这也是实际结构设计中很容易被新手忽略的细节——很多初学者建模时直接做直角衔接，在载荷循环作用下，衔接位置很容易出现应力开裂。主体的拱形内腔并非随意设计的减重结构，这个空腔是用来避让安装面下方的凸起结构，或者容纳小型的复位弹簧、接线端子等部件，内腔的侧壁厚度保持均匀，符合注塑或者铣削加工的壁厚要求，避免加工时出现壁厚不均导致的变形问题。主体顶面的三个小孔是沉头安装孔，用来将整个支座固定在设备的安装基板上，孔位的分布采用三角形布局，相比双排对称孔位，三角形布局的固定稳定性更好，能承受更大的侧向倾覆力矩，沉头孔的深度设计需要匹配常用的内六角沉头螺钉尺寸，保证螺钉安装后顶面不突出，不会干涉上部凸耳位置的部件运动。建模过程中可以先从主体的基础轮廓拉伸开始，先绘制主体的侧视轮廓线，拉伸得到主体的基础实体，再分别对两侧的铰接耳进行拉伸凸台操作，绘制铰接孔的草图后做切除拉伸，这里需要注意两个铰接孔的同轴度约束，绘制草图时要添加同轴的几何约束，避免后续装配时出现销轴无法穿入的问题。

　　顶部的双凸耳结构可以在主体顶面新建草图，绘制凸耳的轮廓后拉伸得到，中间的开槽采用拉伸切除完成，凸耳上的安装孔同样要添加同轴约束，再对所有的锐边做圆角处理，尤其是铰接耳的外侧边缘、凸耳的顶部边缘，圆角大小根据零件的整体尺寸匹配，一般取壁厚的0.2-0.5倍即可，既可以去除加工毛刺，也能优化应力分布。从安装边界来看，这类零件的整体高度需要匹配铰接部件的摆动行程，避免支座过高导致摆臂运动时触碰设备基板，也不能过矮导致上部安装件与主体产生干涉；两侧铰接耳的外侧面间距要小于配合摆臂的内档宽度，预留0.1-0.2mm的装配间隙，保证转动时不会出现卡滞；顶面的安装孔中心到主体边缘的距离要满足螺钉的安装空间要求，保证拧紧工具可以正常操作。

　　这类零件虽然是CAD基础练习件，但所有的特征设计都对应实际工业场景的功能需求，没有多余的装饰性结构，每一个切除、每一个凸台、每一处圆角都有对应的工程意义，练习时不要只追求外形的相似度，要多思考每个特征背后的设计逻辑，比如为什么铰接孔要做在耳片的中心位置，为什么顶面安装孔采用三角形布局，为什么主体要做拱形内腔，把这些逻辑想清楚，才能把练习的建模技巧迁移到实际的产品设计工作中，而不是只会照着图纸抄数建模。在实际的设备维护中，这类支座也是易损件之一，长期的往复摆动载荷会导致铰接孔磨损、耳片变形，建模时准确还原各部分的尺寸参数，也能为后续的备件加工、替换安装提供准确的三维依据，减少测绘的工作量，这也是三维建模在工业生产中最基础的应用价值之一。
