带安装基座的立式支撑连接结构件

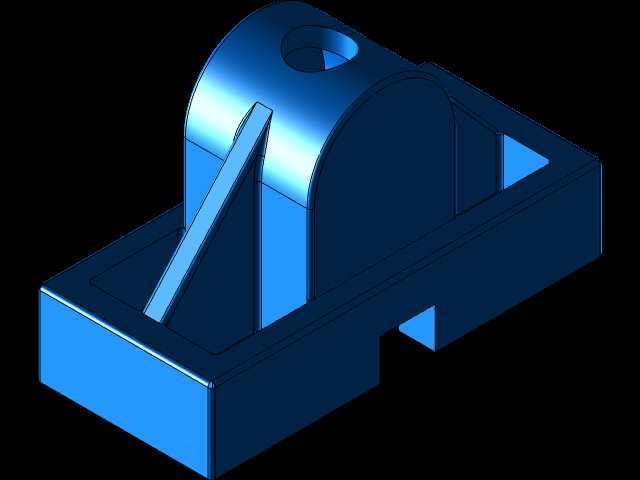

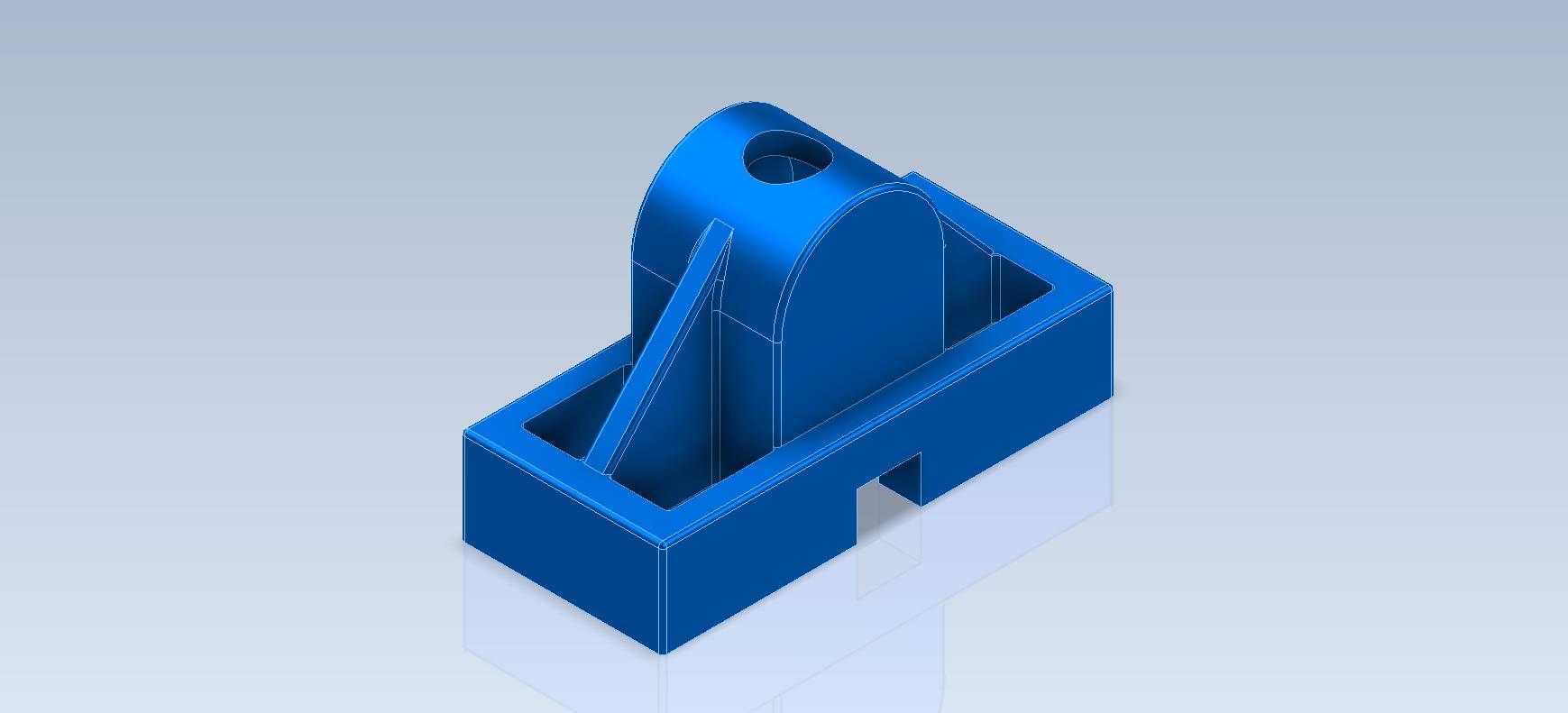

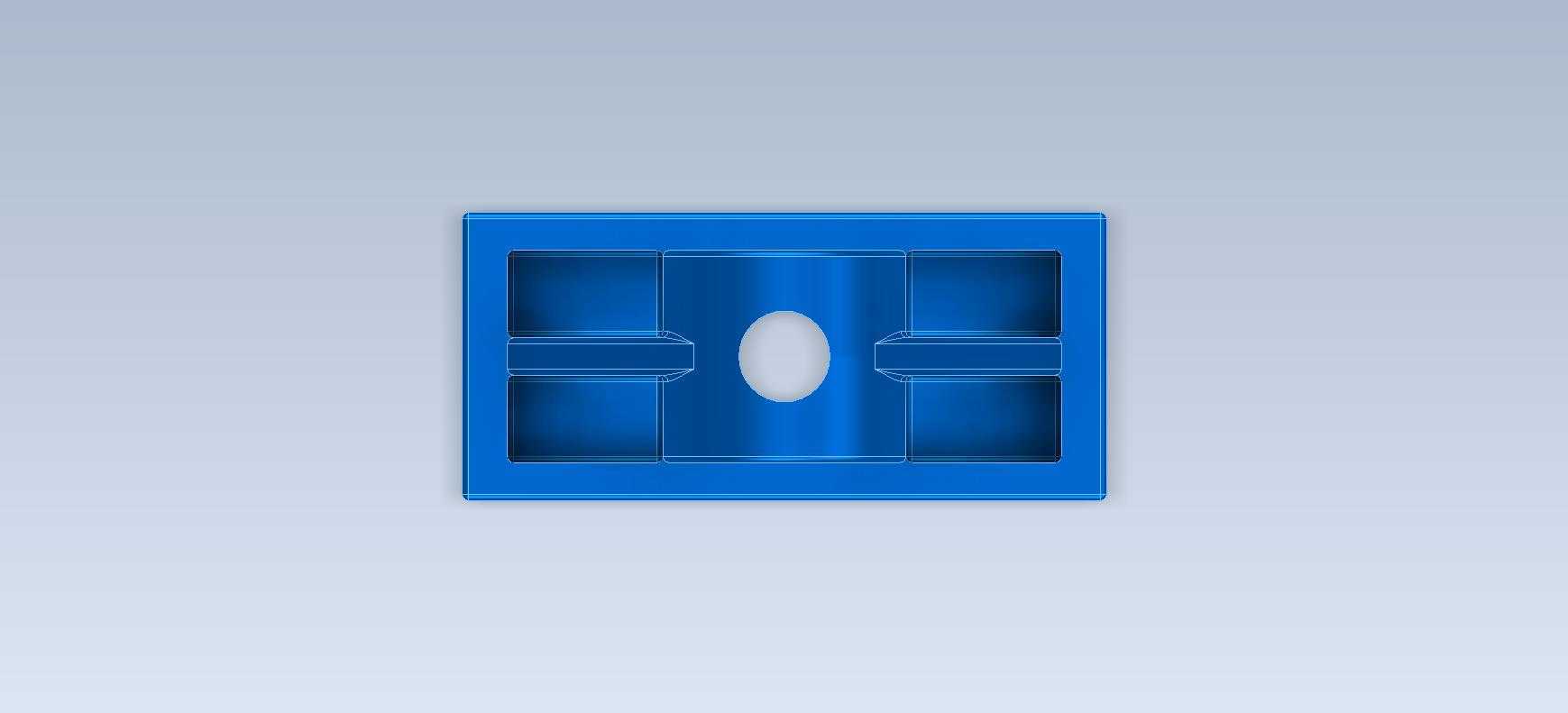

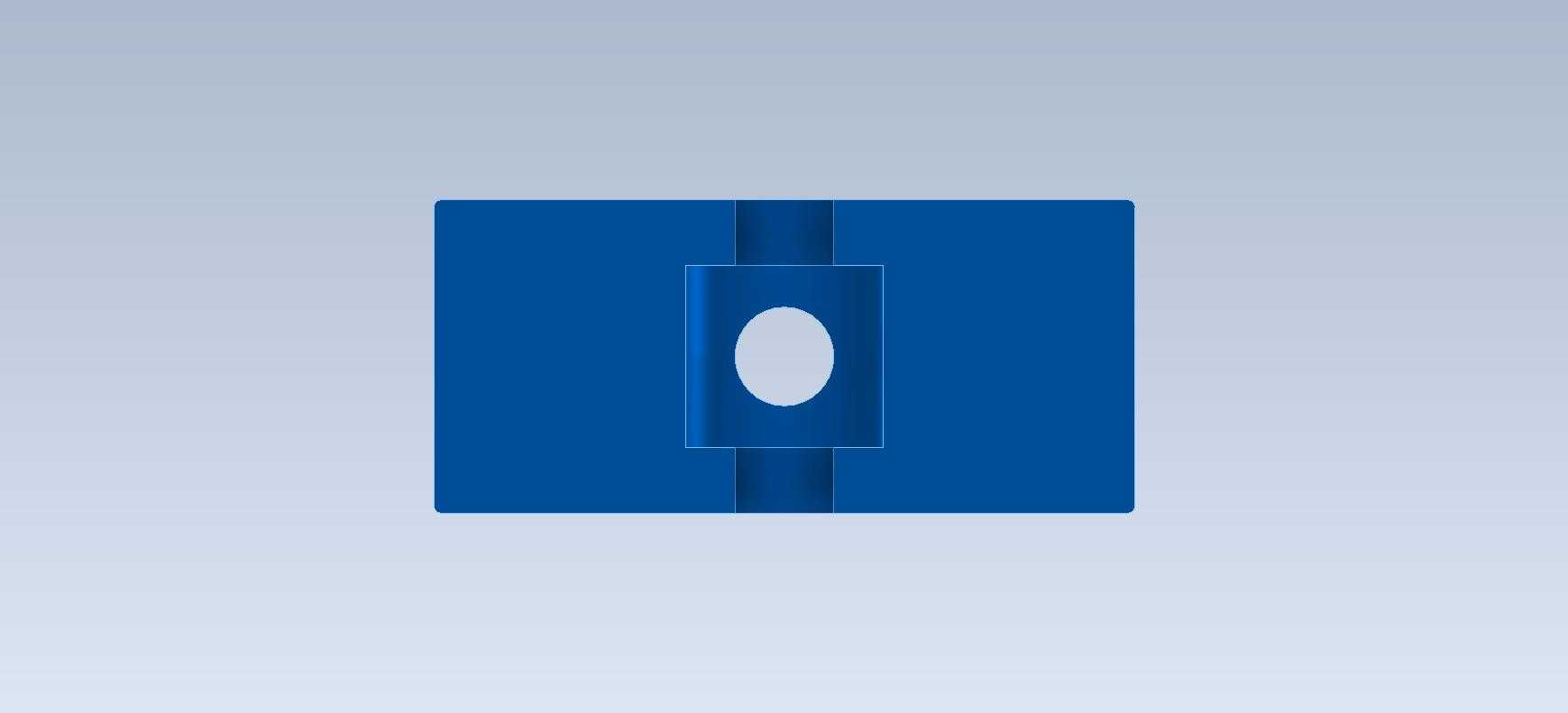

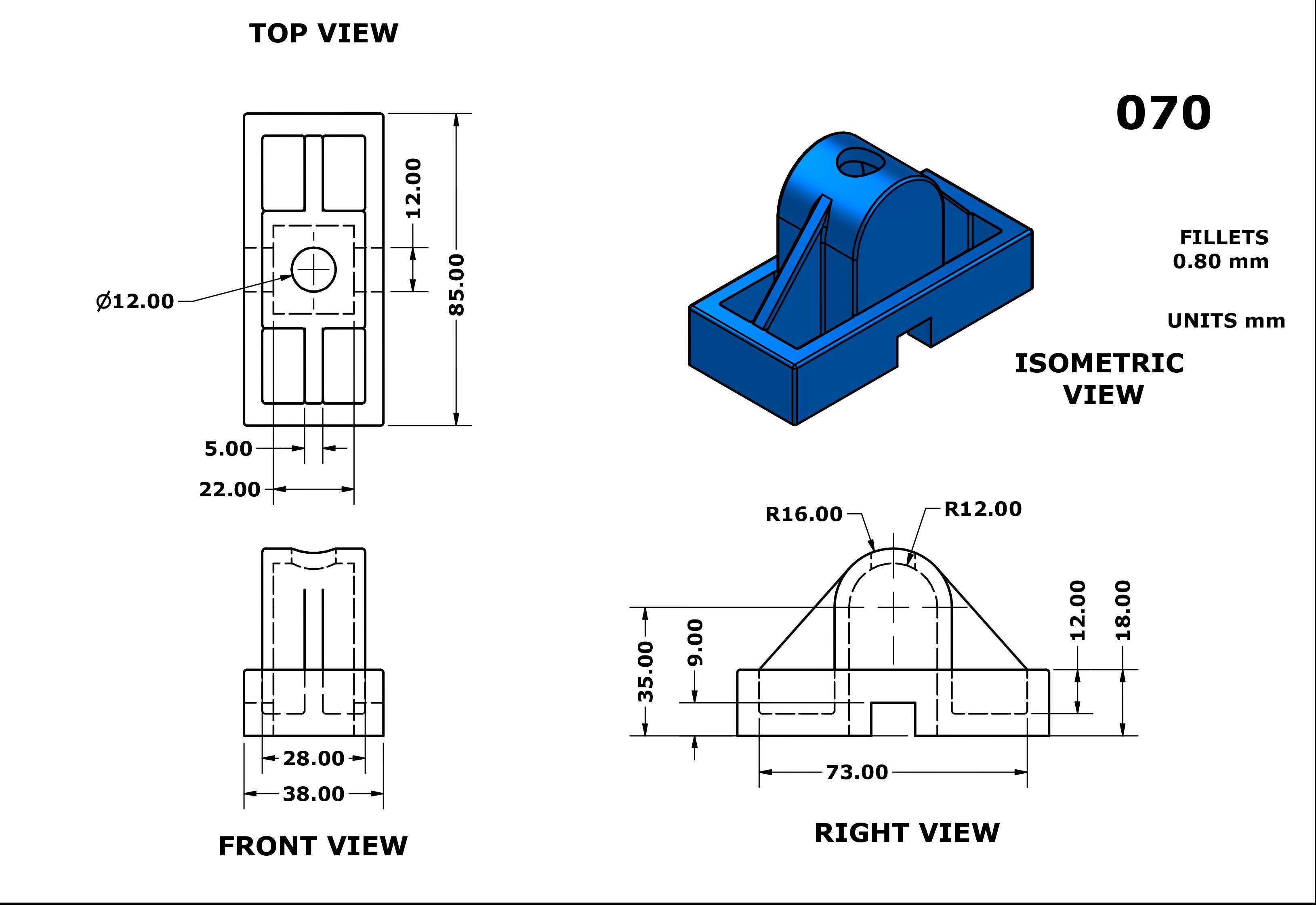

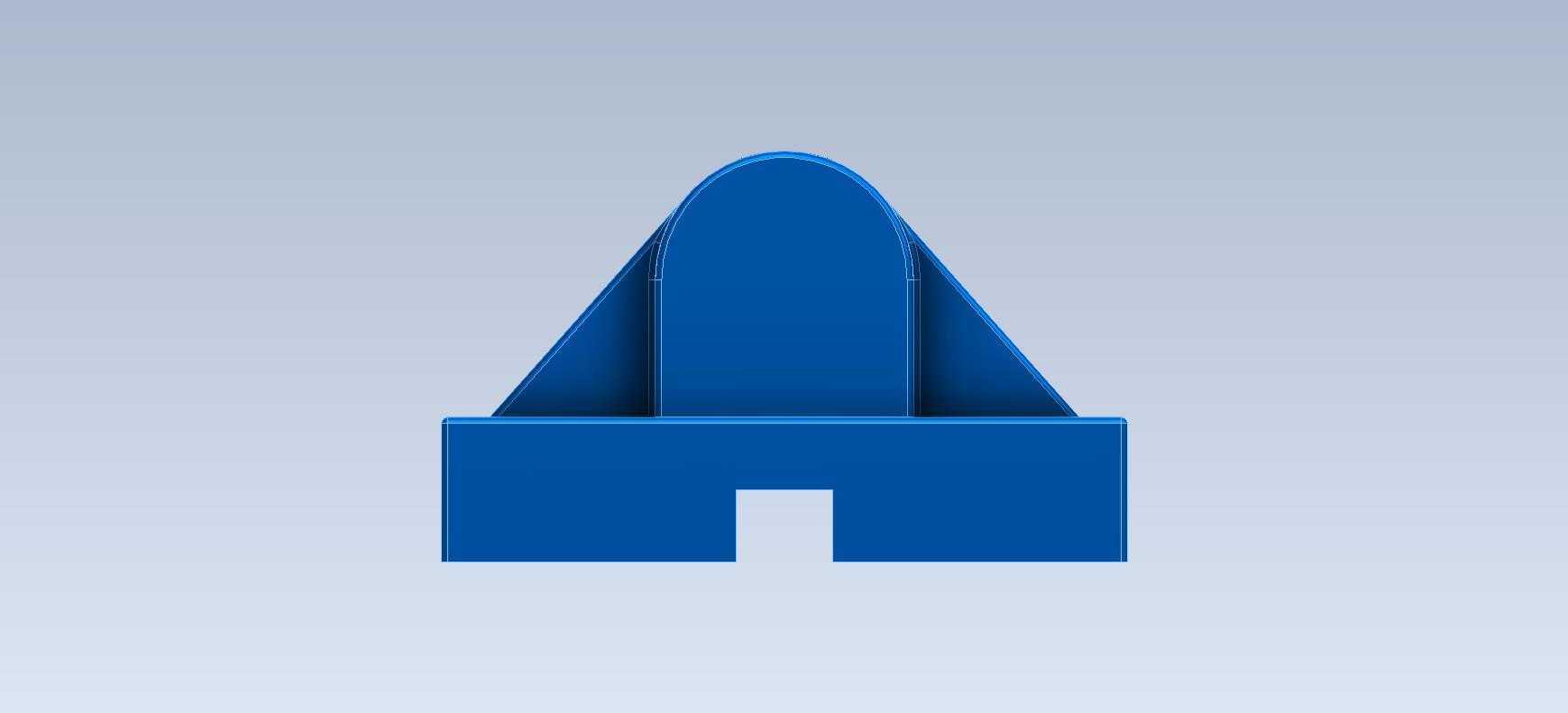

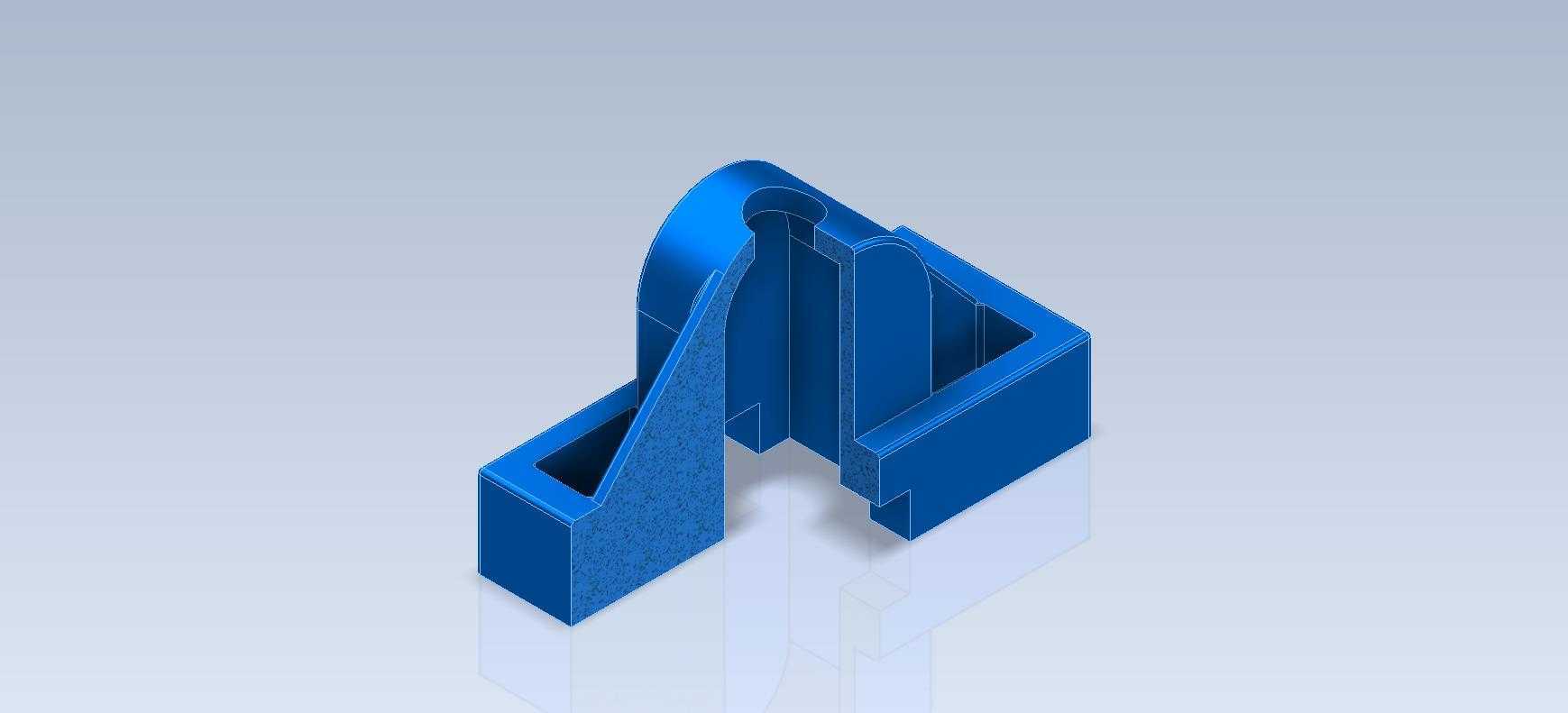

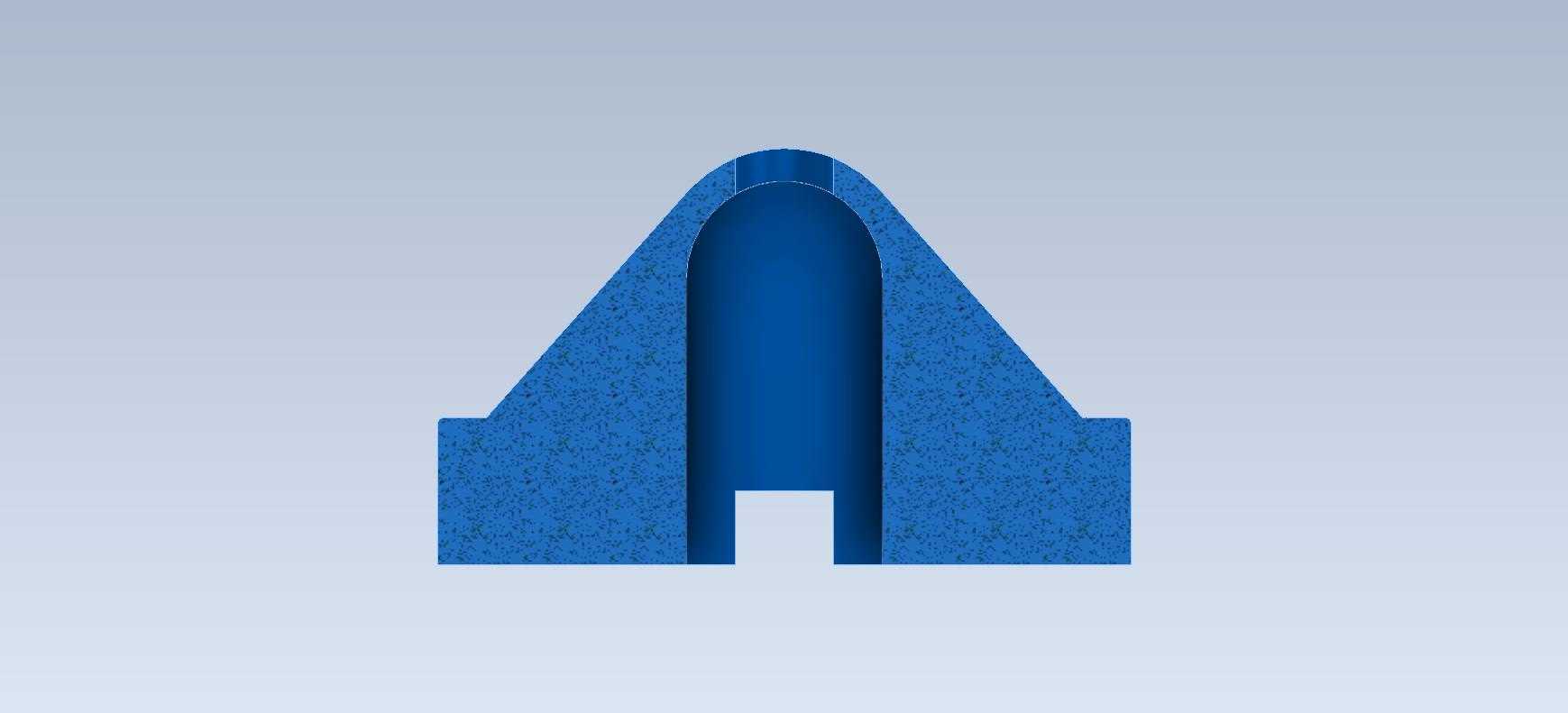

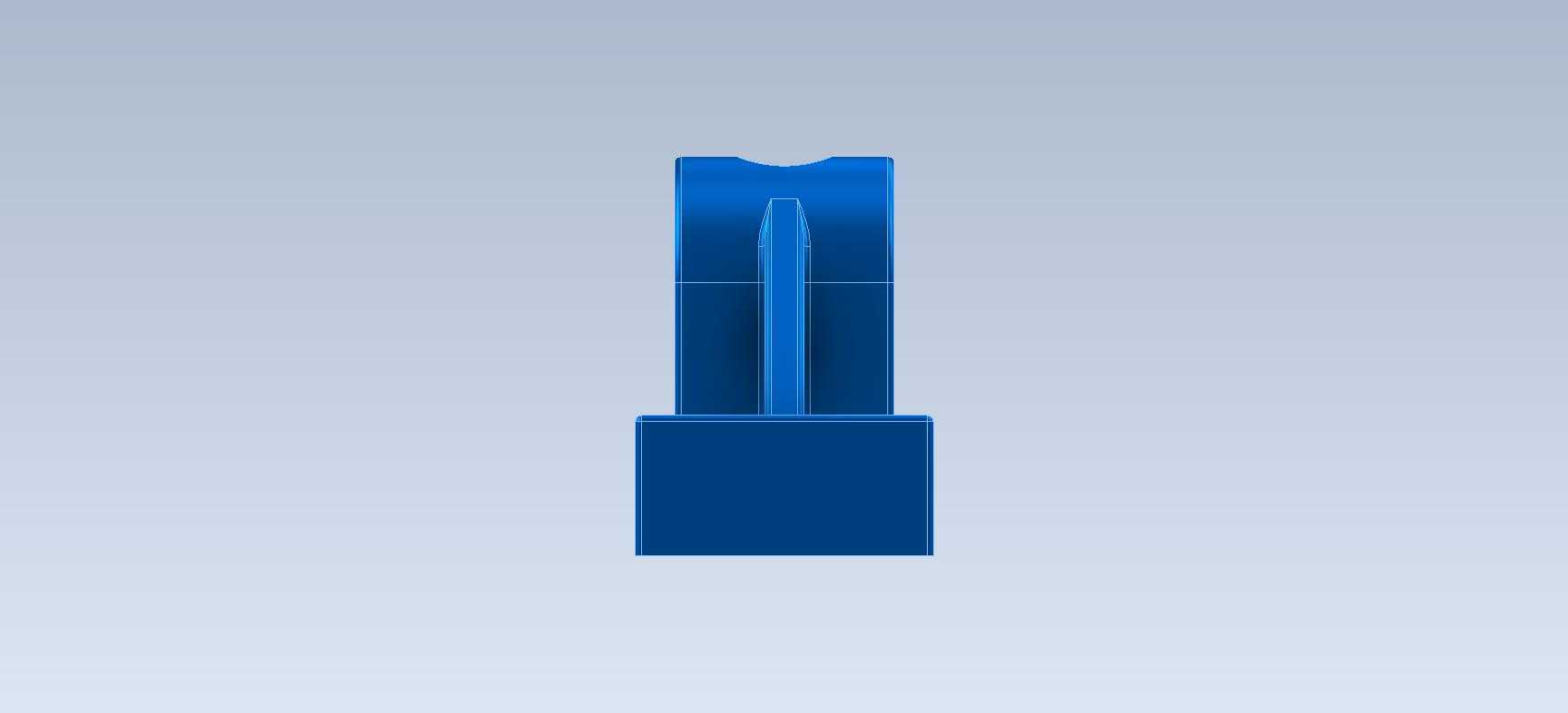

这类带槽型基座的立式支撑结构件，在小型机电设备的内部安装布局中十分常见，多数时候承担着元器件承载、部件间连接定位的作用，常见于低压电控柜内部的元件安装支架、小型自动化设备的辅助支撑座，也可作为教学实训中建模与装配练习的典型载体。从结构本身来看，下方的U型槽基座是整个零件的安装基准，槽体的内空尺寸需要匹配对应安装位的导轨或者凸台宽度，基座底部的缺口是为了避让安装面上的凸起焊点或者固定螺丝头，避免安装时出现干涉，保证基座底面能够完全贴合安装基准面，减少装配后的应力集中。基座上方的立式支撑耳板带有同轴的销孔，这个孔是整个零件的功能核心，用来穿装定位销或者铰接轴，实现和其他活动部件的铰接连接，耳板和基座之间设置的三角形加强筋，是结构设计中很典型的加强方案，能够在不额外增加过多零件重量的前提下，大幅提升耳板和基座连接位置的抗弯强度，避免设备运行过程中受侧向载荷时，耳板根部出现断裂变形。

在实际建模过程中，首先要确定基座的整体外轮廓尺寸，优先绘制基座的截面草图，通过拉伸命令生成基座的基础实体，之后绘制槽腔的草图进行切除，保证槽壁的厚度均匀，这类薄壁支撑件的壁厚通常保持在2-3mm区间，既可以满足结构强度要求，也不会造成材料的浪费。完成基座建模后，在基座顶面的对应位置绘制立式耳板的草图，拉伸生成耳板实体，之后绘制销孔的草图进行同轴切除，这里需要注意销孔的轴线要和基座的安装基准面保持平行，同时要保证孔的位置度公差，避免后续装配时出现轴销穿装困难、铰接部件转动卡滞的问题。加强筋的绘制需要贴合耳板侧面和基座顶面的交界位置，筋的厚度通常和基座壁厚保持一致，筋的斜边角度一般设置在45度到60度之间，角度过小会导致加强效果不足，角度过大则会增加零件的整体重量，同时在筋和耳板、基座的交接位置要做小圆角过渡，避免应力集中在尖角位置，提升零件的抗疲劳性能。

从实际应用的角度出发，这类零件如果用于量产场景，多数会采用注塑或者压铸工艺成型，所以建模时还要考虑拔模角度，所有沿脱模方向的侧壁都要设置1-2度的拔模斜度，避免成型后脱模困难，同时所有的锐边都要做倒钝处理，避免装配过程中划伤操作人员。如果是用于机加工场景的金属件，建模时还要考虑刀具的加工可达性，槽腔的内角要设置和刀具直径匹配的圆角，避免出现清角困难的问题，销孔的尺寸要配合对应的公差要求，铰接用的销孔通常采用H7的间隙配合，保证轴销能够顺利穿装同时不会有过大的旷量。这类结构虽然造型简单，但是涵盖了实体拉伸、切除、筋特征、圆角、拔模等基础建模命令，是三维建模入门阶段非常合适的练习案例，通过对这个零件的建模练习，能够帮助初学者快速掌握基准选择、草图绘制、特征生成的基本逻辑，理解机械结构中强度和重量平衡的设计思路，为后续复杂零部件的建模打下基础。在实际设备装配中，这类支撑件的安装通常是通过基座槽腔卡装在对应的安装导轨上，侧面用紧定螺丝固定，或者在基座的预留孔位穿装螺丝固定在安装板上，上方的销孔连接对应的摆杆、传感器支架或者其他活动部件，设备运行时，支撑件需要承受活动部件传递的径向载荷和周期性的振动，所以结构的刚性设计直接影响到整个机构的运行稳定性，如果加强筋的设计不足，长期运行后耳板根部容易出现裂纹，导致部件定位失效，影响设备的正常运行。
