电源变压器配套绿色塑料卡扣结构件

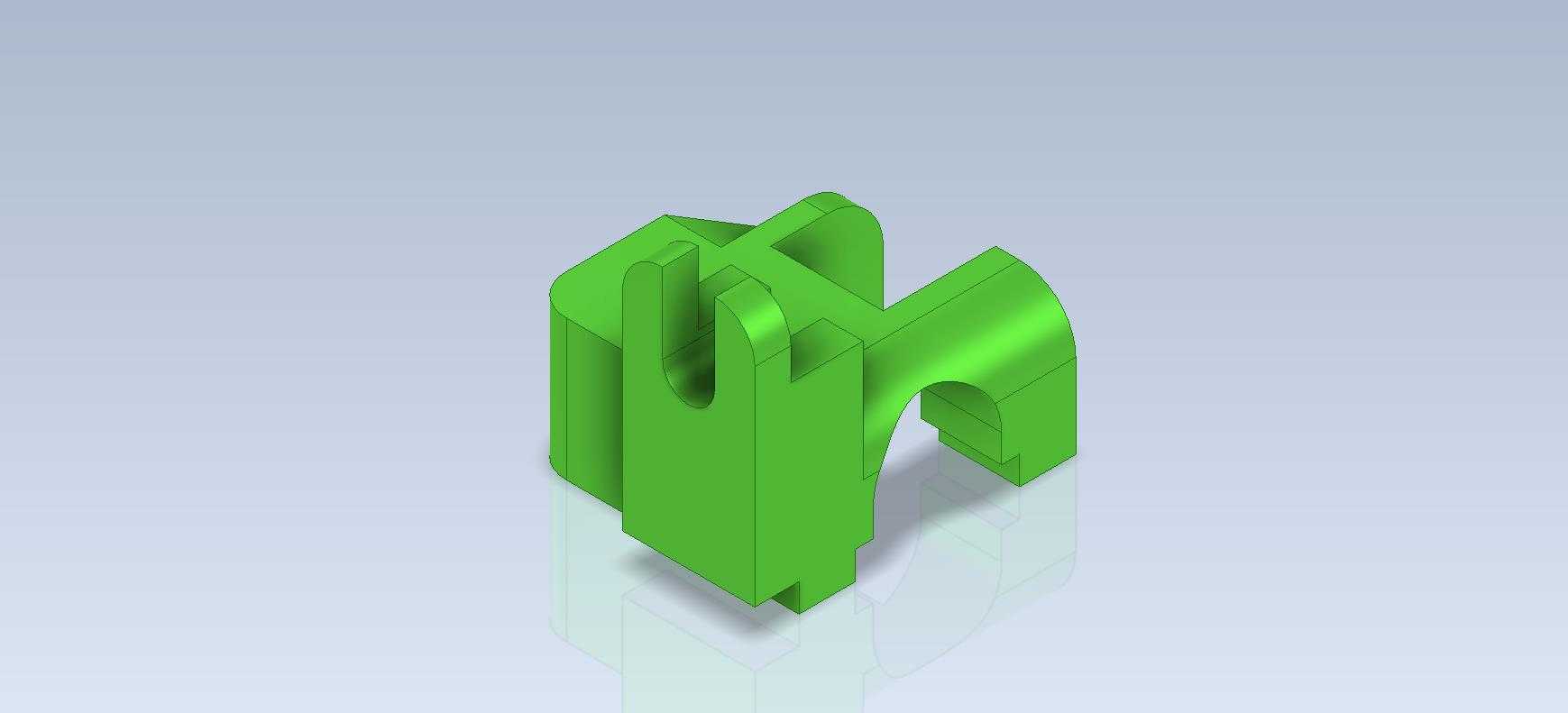

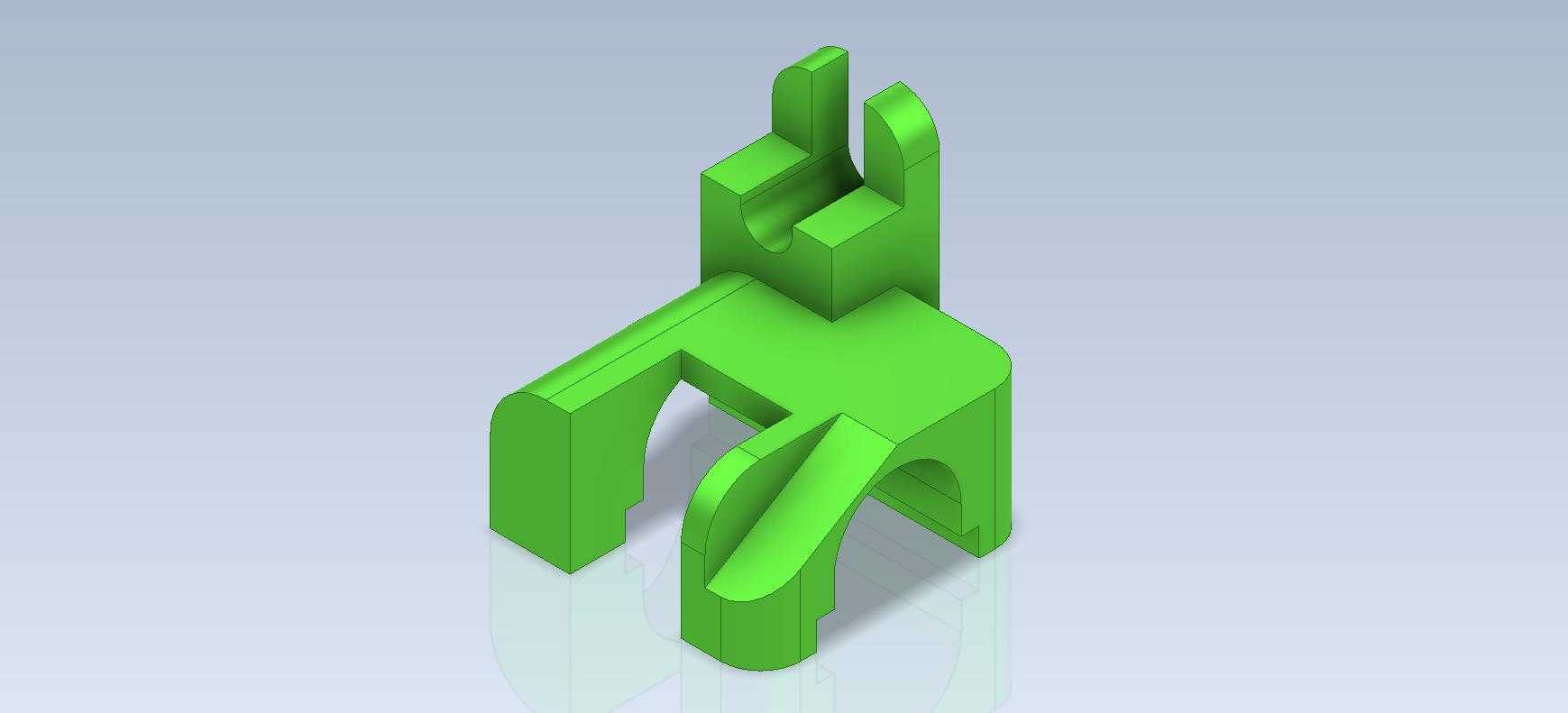

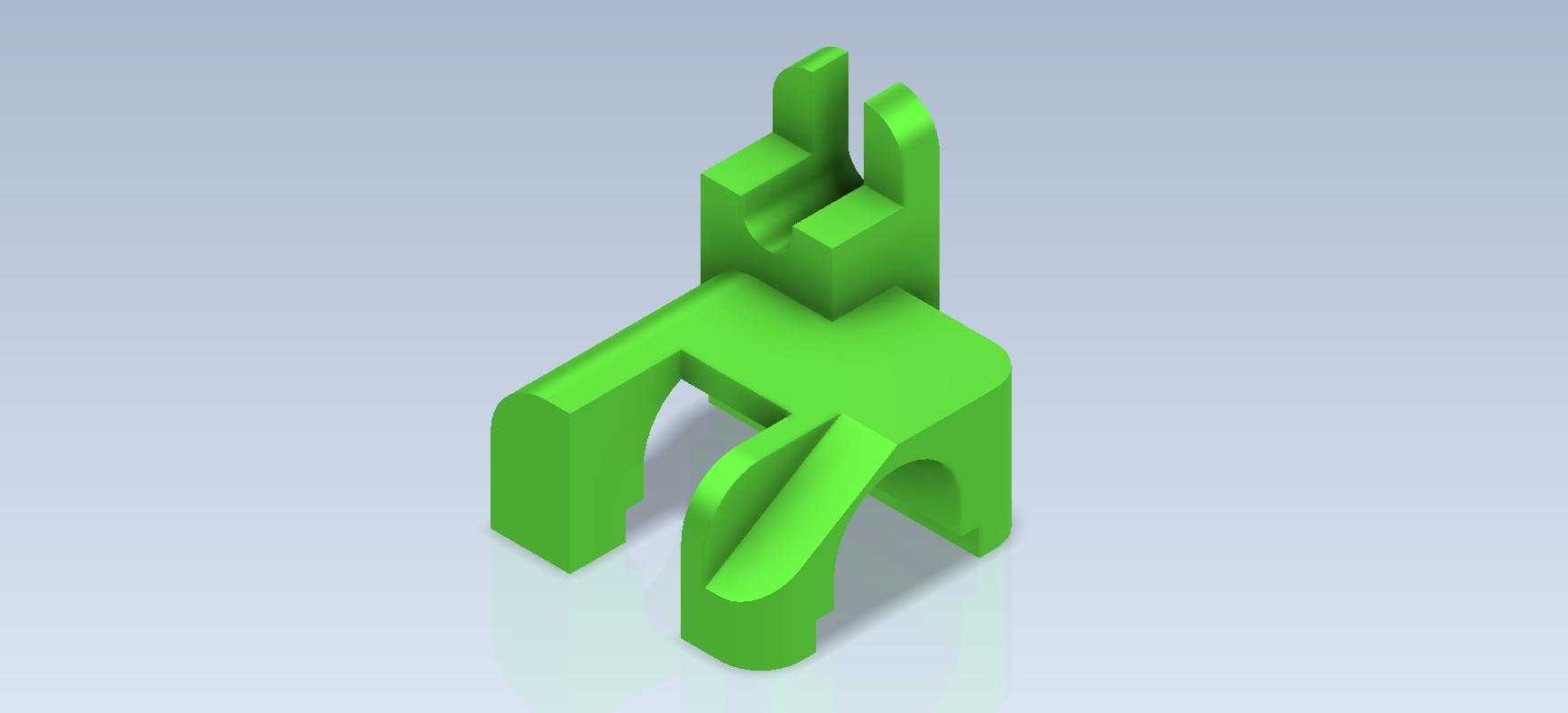

　　在电源变压器的装配与配套辅件设计场景中，这类结构件往往承担着线束限位、壳体卡接定位的实际作用，很多刚接触三维建模的工程师容易忽略这类小零件的设计细节，总觉得核心电磁部件才是设计重点，实则这类辅件的结构合理性直接影响整机组装效率与长期使用的可靠性。从结构形态来看，该零件采用对称式分叉立臂与带弧形让位的底座结合的形态，底座处的弧形缺口是为了避让变压器绕组的圆弧出线端，避免装配时硬挤压破坏漆包线绝缘层，立臂上的凸起卡位是用来卡入变压器外壳的预留卡槽，不需要额外螺丝固定就能实现辅件与壳体的预定位，组装时工人只需要对准卡位按压到位即可，能减少至少两道拧螺丝的工序，适配小功率电源变压器的批量流水线装配节奏。

　　设计这类零件的时候，首先要确认的是安装边界尺寸，底座的两个支撑脚间距要匹配变压器骨架底部的安装凸台间距，不能出现干涉，立臂的高度要控制在外壳内壁的限位槽深度范围内，太高会顶到外壳上盖导致合缝不严，太矮则卡接力度不足，运输过程中容易松脱。分叉立臂的内侧做了1.5度的拔模斜度，这是考虑到注塑加工时的脱模需求，要是忽略拔模角度，量产时零件容易卡在模具型腔里，产生飞边或者变形，反而增加后续修模成本。零件的壁厚做了均匀化处理，整体壁厚保持在2mm左右，立臂与底座衔接的位置做了R0.8的圆角过渡，避免注塑时出现缩痕，同时也能减少应力集中，毕竟变压器在工作时会有一定的温升，冷热交替过程中如果有尖锐的内角，很容易出现应力开裂的问题。

　　从实际使用场景来看，这类卡扣件除了卡接外壳，还能用来整理变压器的引出线束，立臂之间的空隙刚好可以容纳三根0.5平方的引出线，线束从空隙穿过之后可以用扎带固定在立臂的卡位上，避免线束拉扯到绕组的焊接点，很多小功率电源变压器在售后维修中出现的引线脱落问题，大多是因为没有设计这类线束限位结构，运输过程中线束晃动拉扯焊盘导致的。建模的时候要注意，立臂上的卡位凸起高度不能超过1mm，太高的话装配时需要的按压力度过大，工人操作体验差，太低则卡接量不足，容易松脱，凸起的导入端做了30度的导向斜角，装配时可以自动导正位置，不需要反复对准。底座的支撑脚底部做了0.2mm的平面度公差要求，确保零件安装在骨架上之后不会出现歪斜，要是支撑脚不平，卡接外壳的时候会出现单边间隙过大的问题，影响整机组装后的外观一致性。另外，零件的材质选用的是增强PP材质，这种材质有一定的韧性，卡接的时候可以产生微小的弹性变形，不会因为硬装配断裂，同时耐温性能可以满足变压器长期工作80度的温升要求，不会出现软化变形的问题。

　　很多新手在做这类基础练习的时候，往往只关注外形的相似度，忽略了实际装配中的公差配合、加工工艺要求、使用场景的受力情况，做出来的模型看着外形对，实际没法量产也没法装配，这类基础结构练习的核心，是通过简单的形态建模，把注塑件设计的基本要求、装配公差的预留、功能结构的匹配逻辑融入进去，而不是单纯画个形状。比如这个零件底座的弧形让位，半径要比绕组出线端的半径大0.3mm，既不会留太大间隙导致线束晃动，也不会因为间隙太小刮破绝缘层，这个间隙值是根据实际装配公差、零件注塑变形量综合算出来的，不是随便画个圆弧就行。还有立臂的厚度，要是做太薄，卡接的时候容易断，做太厚，弹性不足，卡接的时候需要的力度太大，而且浪费材料，2mm的壁厚是结合PP材质的弹性模量、卡接需要的变形量反复调整出来的，兼顾了强度和装配手感。
