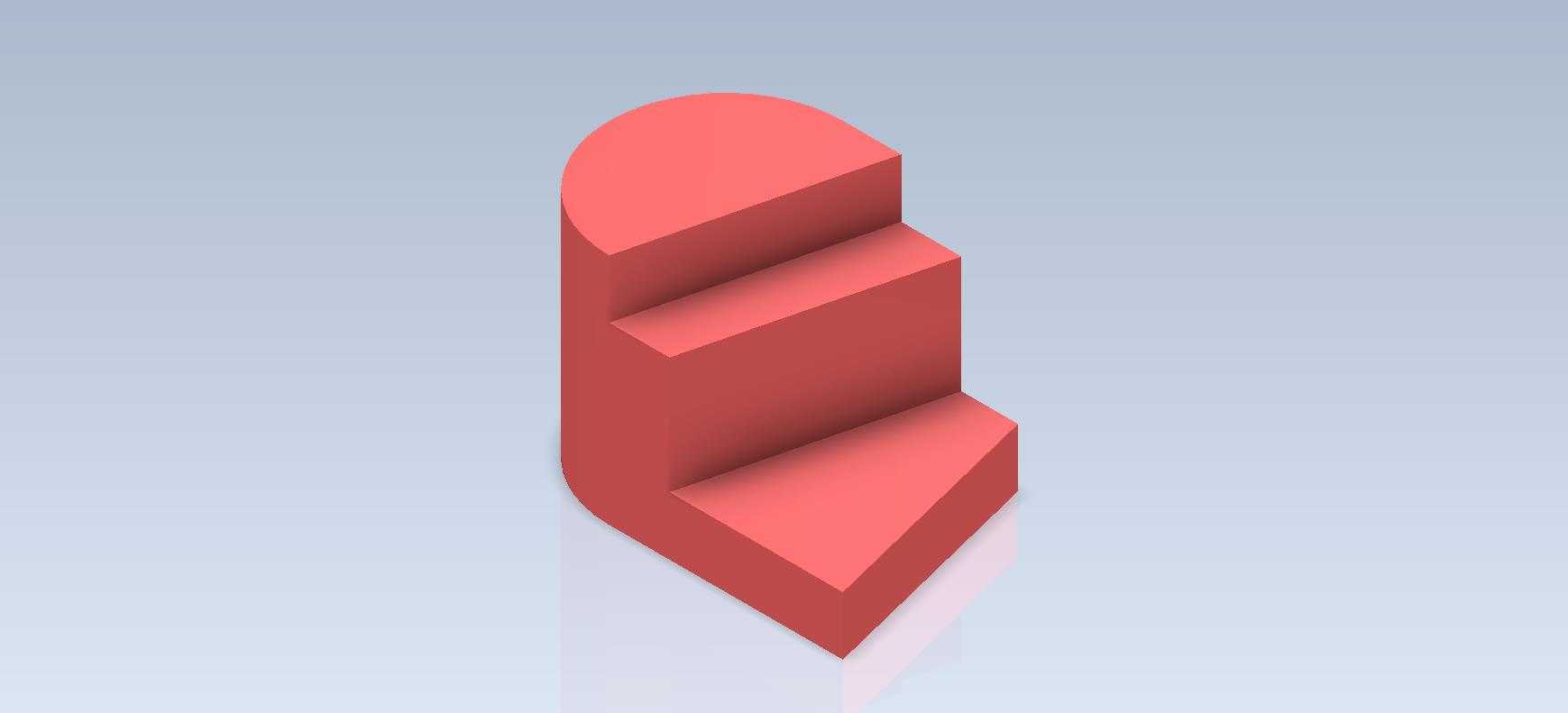

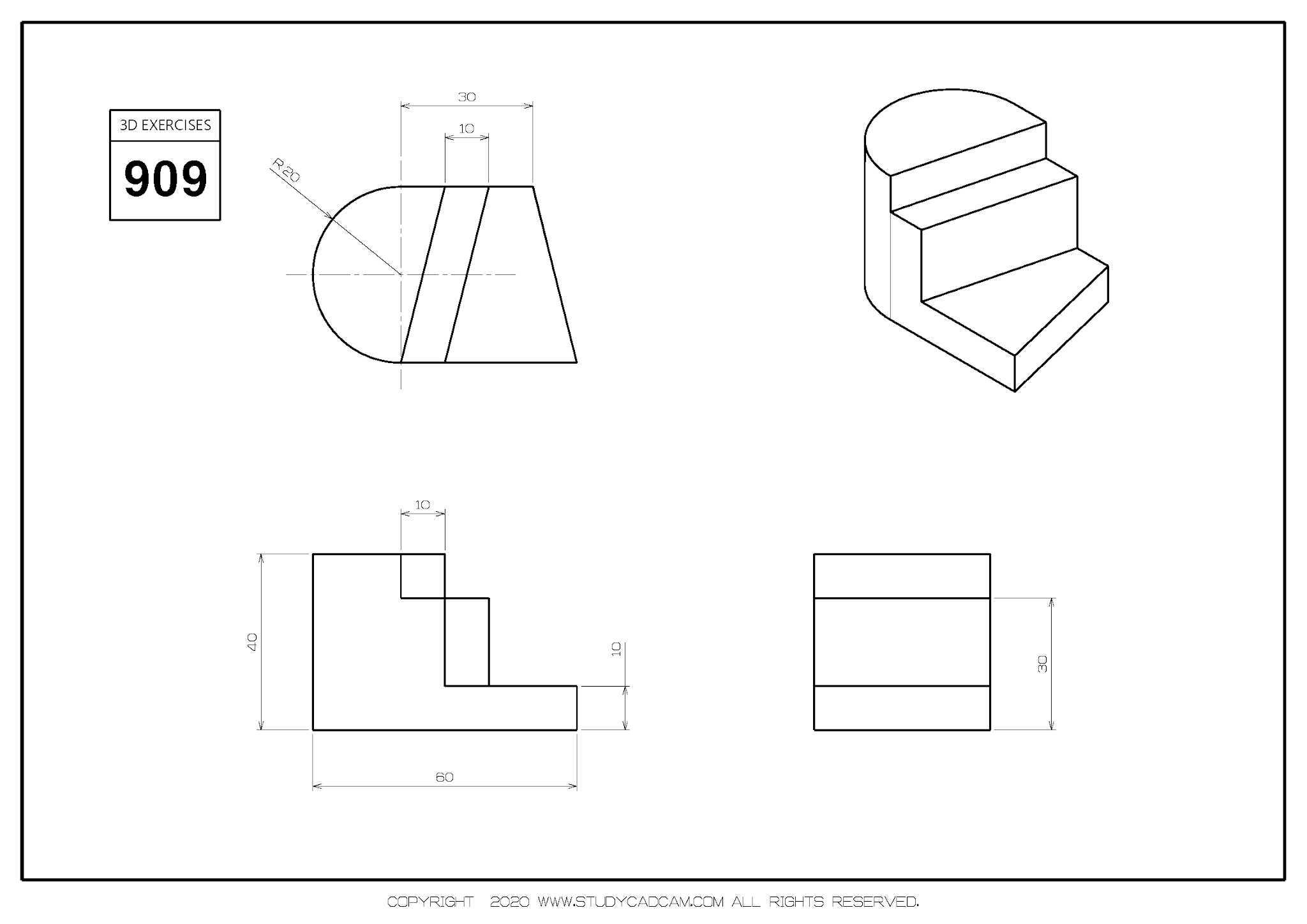

阶梯式异形结构块三维建模练习作品

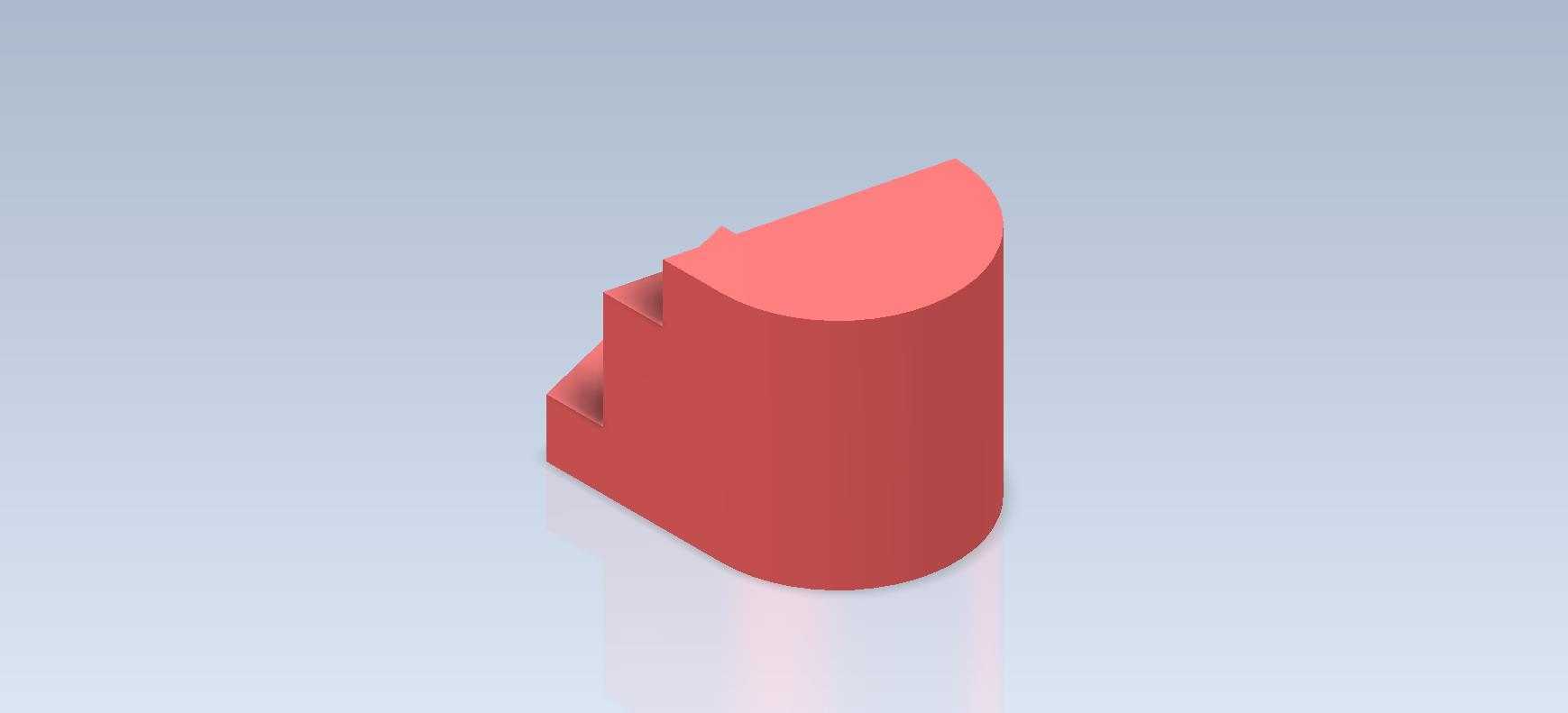

在日常的机械结构建模练习中，这类阶梯异形块是非常典型的基础特征训练载体，很多刚接触三维建模的从业者都会从这类组合特征入手，夯实拉伸、切除、圆角等基础命令的操作逻辑。从实际工业场景来看，这类带半圆柱端面的阶梯凸台结构，常出现在工装夹具的定位挡块、小型设备的支撑脚垫、输送线的侧边导向块这类零部件上，并非凭空设计的几何练习件。

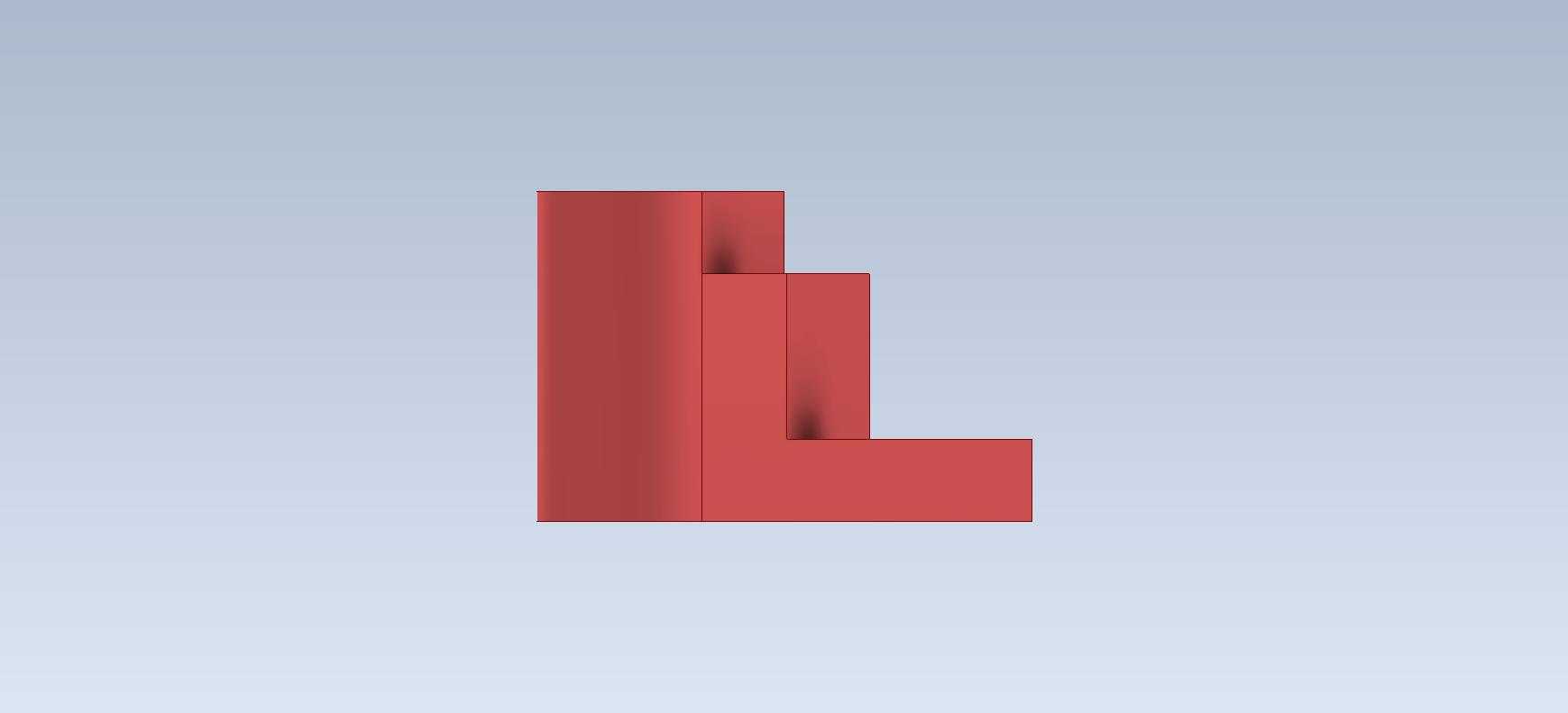

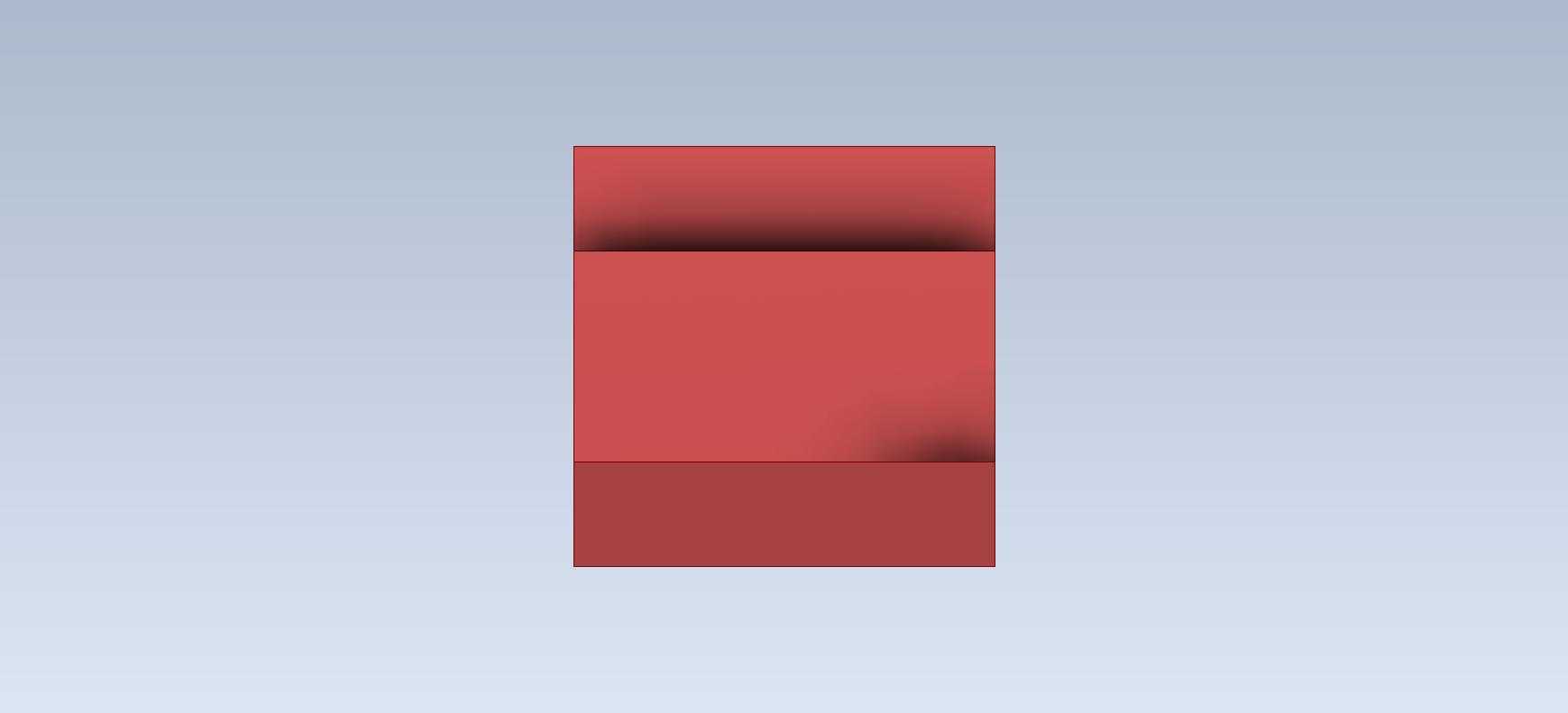

设计这类结构的时候，首先要考虑的是安装基准面的选择，通常会把底部的平整面作为安装贴合面，保证和安装基板的接触面积足够，避免安装后出现晃动。半圆柱端面的设计，一方面是为了避免尖锐直角在装配过程中划伤操作人员，另一方面在部分导向场景下，圆弧面可以让工件滑入的时候减少卡滞，相比直角端面的通过性更好。三层阶梯的高度差设计，需要匹配实际使用中不同层级的抵接需求，比如最下层的阶梯可以作为主定位面，中间层承接工件的侧边限位，最上层的半圆柱段可以作为辅助导向，不同层级的宽度差要根据实际接触的工件轮廓来设定，不能随意给定尺寸。

从安装边界来看，这类零件的整体外轮廓要控制在安装工位的预留空间内，底部的安装孔位（图中未展示但实际应用中必然存在）要和基板的预设孔位对齐，圆角的大小要兼顾工艺性和结构强度，外圆角不能过大导致和相邻零件产生干涉，内圆角要匹配加工刀具的半径，避免出现无法加工的清角问题。很多新手建模的时候容易忽略工艺圆角的匹配，只按照几何形状绘制，最后导出的图纸到了加工环节才发现刀具无法走到对应位置，导致零件报废。

这类结构的功能特性在于，通过不同高度的阶梯面实现多位置的限位支撑，相比单一平面的挡块，可以适配多种不同轮廓的工件定位需求，在小批量多品种的生产工位上，这类一体式阶梯挡块可以减少更换工装的频率，提升换产效率。半圆柱的顶部设计，还可以在部分场景下作为转动副的支撑面，配合轴套类零件实现小角度的摆动导向，不需要额外加装导向轮，简化整体结构。

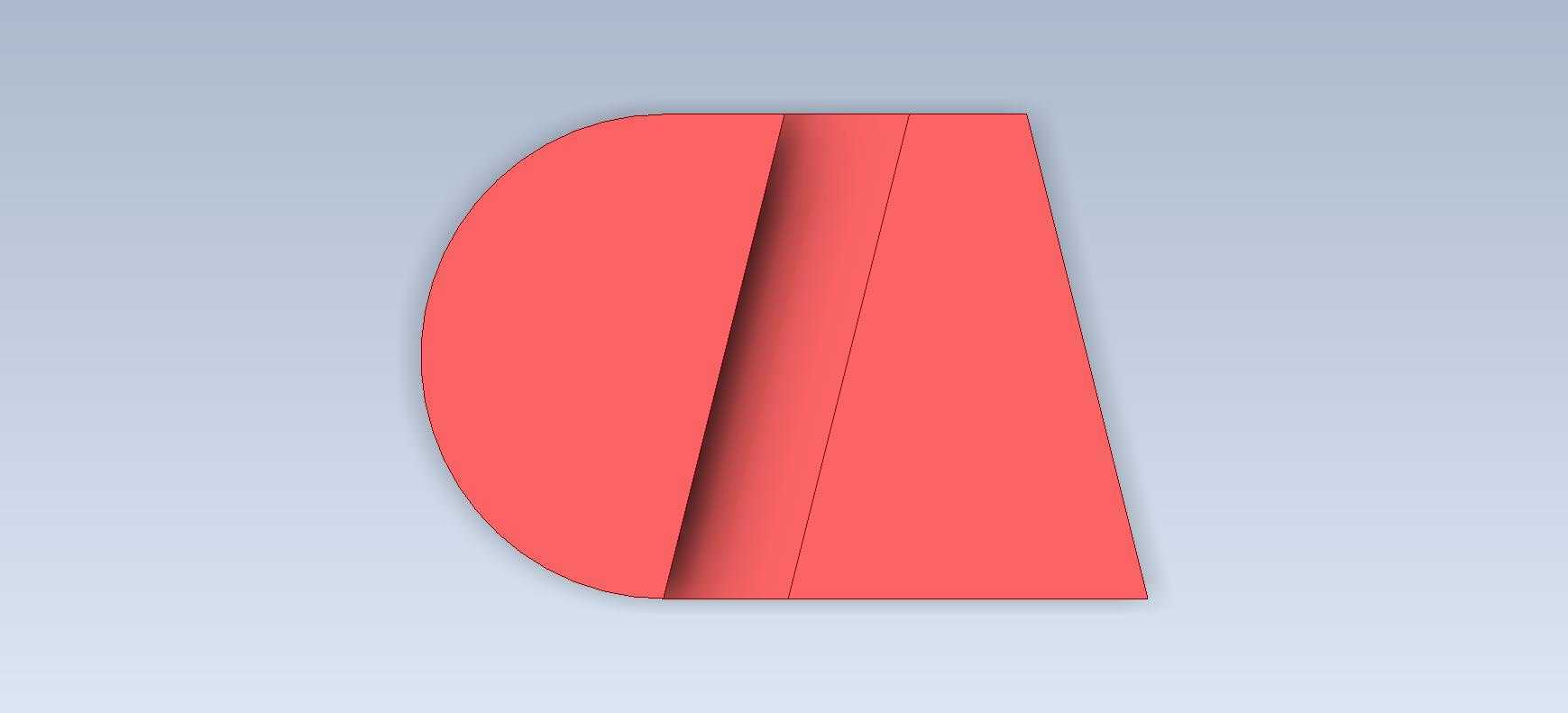

建模过程中，首先要绘制底部的截面轮廓，将直边段和半圆弧段做闭合约束，保证轮廓的全约束状态，避免后续拉伸出现特征错误。然后按照阶梯的高度依次做拉伸凸台，每一层阶梯的拔模角度要根据实际脱模或者装配需求设定，如果是机加工零件可以不设拔模角，如果是注塑类零件就要预留合理的拔模斜度。最后处理所有的边角圆角，要注意圆角的顺序，先做大圆角再做小圆角，避免出现圆角特征失败的情况，很多初学者容易颠倒圆角顺序，导致特征生成报错，反复调整参数浪费时间。

在实际选型应用的时候，要注意这类阶梯块的材质选择，如果是作为工装定位使用，通常选用45号钢做表面淬火处理，提升接触面的耐磨性，延长使用寿命；如果是作为输送线的导向块，可以选用尼龙或者POM材质，减少对工件表面的划伤，同时降低运行噪音。不同材质的零件，建模的时候要考虑材质的收缩率，比如尼龙件的收缩率通常在1.5%左右，建模的时候要提前放好收缩余量，避免加工出来的零件尺寸超差。

很多人觉得这类简单的组合特征练习没有实际意义，其实恰恰是这类基础特征的反复训练，才能建立起严谨的建模逻辑，后续做复杂装配体的时候，才能合理规划特征树的顺序，避免特征之间出现不必要的父子关系，方便后续的参数修改。比如在调整阶梯高度的时候，如果特征树的顺序合理，只需要修改对应拉伸特征的尺寸值，就能完成整体模型的更新，不需要重新绘制草图，大幅提升设计效率。

另外这类结构的受力特性也要在设计阶段考虑清楚，阶梯的过渡位置是应力集中的高发区域，如果零件承受较大的冲击载荷，就要在过渡位置设置合理的圆角半径，分散应力，避免零件在使用过程中从阶梯根部断裂。很多新手设计的时候只看几何形状，忽略应力集中的问题，最后零件在使用中频繁断裂，反复维修反而增加了生产成本。在实际的设备调试中，这类阶梯挡块的安装位置通常会预留长条形的安装孔，方便调整前后位置，适配不同尺寸的工件定位需求，建模的时候也要把这类安装调节的余量考虑进去，不能把安装孔的位置完全定死，否则现场调试的时候没有调整空间，会给装配人员带来很大的麻烦。
