L型双铰接带座支撑连接结构件

项目分类:通用机械零部件 发布时间:2024-12-26 ID:867758
  • L型双铰接带座支撑连接结构件

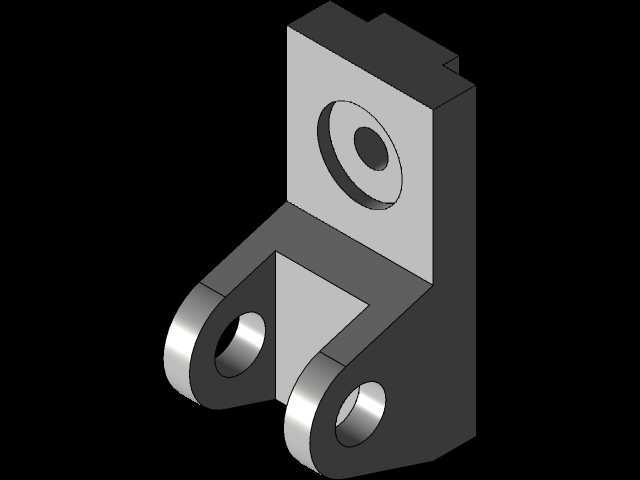

这类L型带双铰接耳的支撑连接件,在轻工输送线、小型自动化工作站的辅助定位机构里十分常见,多数时候用来承担小载荷下的铰接传动、限位支撑作用,区别于大载荷的重载支座,这类零件的设计冗余不需要放得过高,重点要兼顾安装便捷性与铰接转动的顺滑度。从结构本身来看,零件整体采用直角折弯式的块体结构,竖直立板上开有带沉台的同轴通孔,这个孔位主要用来穿装定位销轴或者紧定螺钉,实现零件与固定安装面的锁紧,沉台的设计可以让螺栓头或者销轴端面完全沉入零件本体内部,避免突出的结构干涉周边运动部件的行程。下方伸出的两个平行铰接耳板,各自开有同轴的光孔,两个耳板的间距刚好适配常规厚度的连杆接头,穿装铰接销之后可以实现配套连杆在单平面内的自由摆动,耳板外侧做了圆弧过渡处理,一方面是消除锐边避免装配时划伤操作人员,另一方面也能减少应力集中,在承受交变摆动力的时候不会在耳板根部出现应力断裂的问题。

设计这类零件的时候,首先要确认的是安装边界:竖直安装面的固定孔中心到铰接耳孔中心的垂直距离、水平距离,直接决定了配套连杆的摆动行程范围,如果这个尺寸出现偏差,整套连杆机构就会出现运动死点,甚至在摆动到极限位置时和周边机架发生碰撞。两个铰接耳的同轴度是加工时的核心管控项,要是两个孔的同轴度超过0.05mm,穿装铰接销之后就会出现卡滞,长期摆动还会造成销轴的偏磨,缩短整套机构的维护周期。耳板的厚度选择要匹配所承受的摆动力矩,常规小载荷场景下,耳板厚度取铰接孔直径的0.6-0.8倍即可,不需要额外加厚徒增零件重量,毕竟这类零件多数用在对整机重量有一定要求的轻型设备上,多余的材料反而会增加运动副的惯量,影响机构响应速度。

从实际应用场景来说,这类支撑件常出现在小型物料分拣机构的挡料摆臂支座、包装设备的压料连杆支撑座、非标检测设备的探针摆动支架上,工作时承受的载荷多为周期性的小幅交变载荷,很少会出现大的冲击载荷,所以零件材质一般选用常用的45号钢即可,表面做发黑处理就能满足常规车间环境下的防锈需求,如果是用在食品加工类有防腐要求的设备上,也可以更换为304不锈钢材质,只是对应的加工参数要做调整,避免不锈钢粘刀造成孔壁粗糙度不达标。

建模练习的时候,这类零件是非常好的入门级实例,整体结构没有复杂的曲面,全部由拉伸、切除、倒角这些基础特征构成,绘制草图的时候要注意各个特征的定位基准,优先选择竖直安装面的背面作为主安装基准,所有孔位的尺寸都从这个基准出发标注,能有效减少特征之间的父子关系混乱,后续修改尺寸的时候不会出现特征报错。做工程图的时候,要重点标注铰接孔的尺寸公差、两个铰接耳的对称度、固定孔沉台的深度尺寸,这些都是加工时工人会重点核对的参数,漏标或者标错都会直接导致零件报废。另外要注意的是,铰接孔的内壁粗糙度建议控制在Ra1.6以内,这样和销轴配合的时候能减少磨损,如果是采用自润滑铜套的设计,还要在耳板侧面预留油嘴安装孔,方便定期加注润滑脂,不过这类轻载场景下很多时候会直接用工程塑料轴套,不需要额外润滑,维护起来更方便。

在装配验证的时候,要先把零件固定到模拟安装板上,穿入铰接销之后手动摆动配套连杆,检查整个摆动行程内有没有卡滞、异响,同时确认摆动到两个极限位置时,零件本体和连杆之间有没有足够的间隙,不会出现运动干涉。很多新手设计这类零件的时候容易忽略耳板根部的圆角,直接做直角连接,实际受力的时候直角位置的应力会是其他位置的2-3倍,长期使用很容易从根部断裂,所以哪怕是轻载场景,也要给根部加上不小于2mm的过渡圆角,不需要额外增加多少材料,就能大幅提升零件的疲劳强度。还有固定孔的沉台深度,要保证螺栓完全拧入之后,螺栓端面低于零件表面至少1mm,不然突出的螺栓头会顶住安装面,导致零件安装歪斜,直接影响铰接孔的位置精度,整套机构的运动精度也就无从保证。
