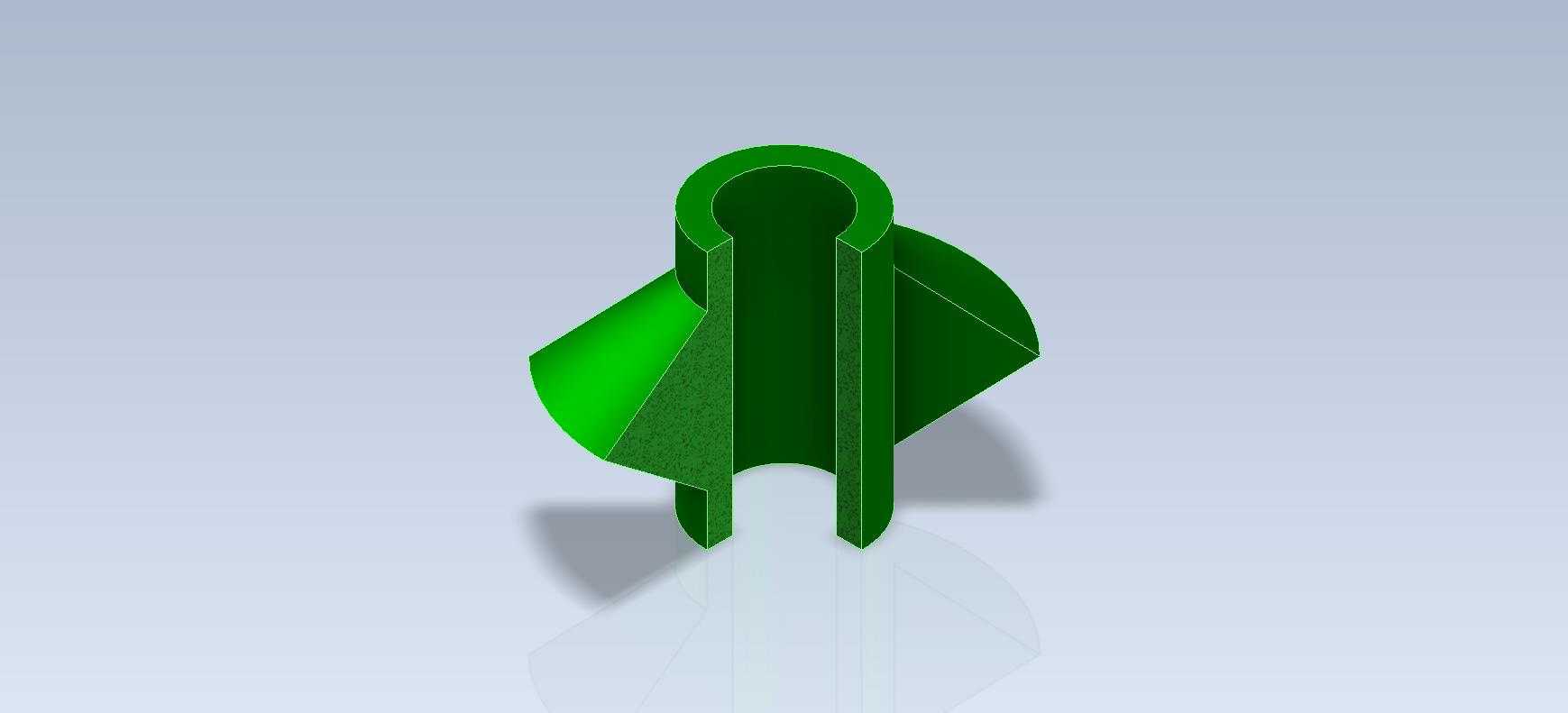

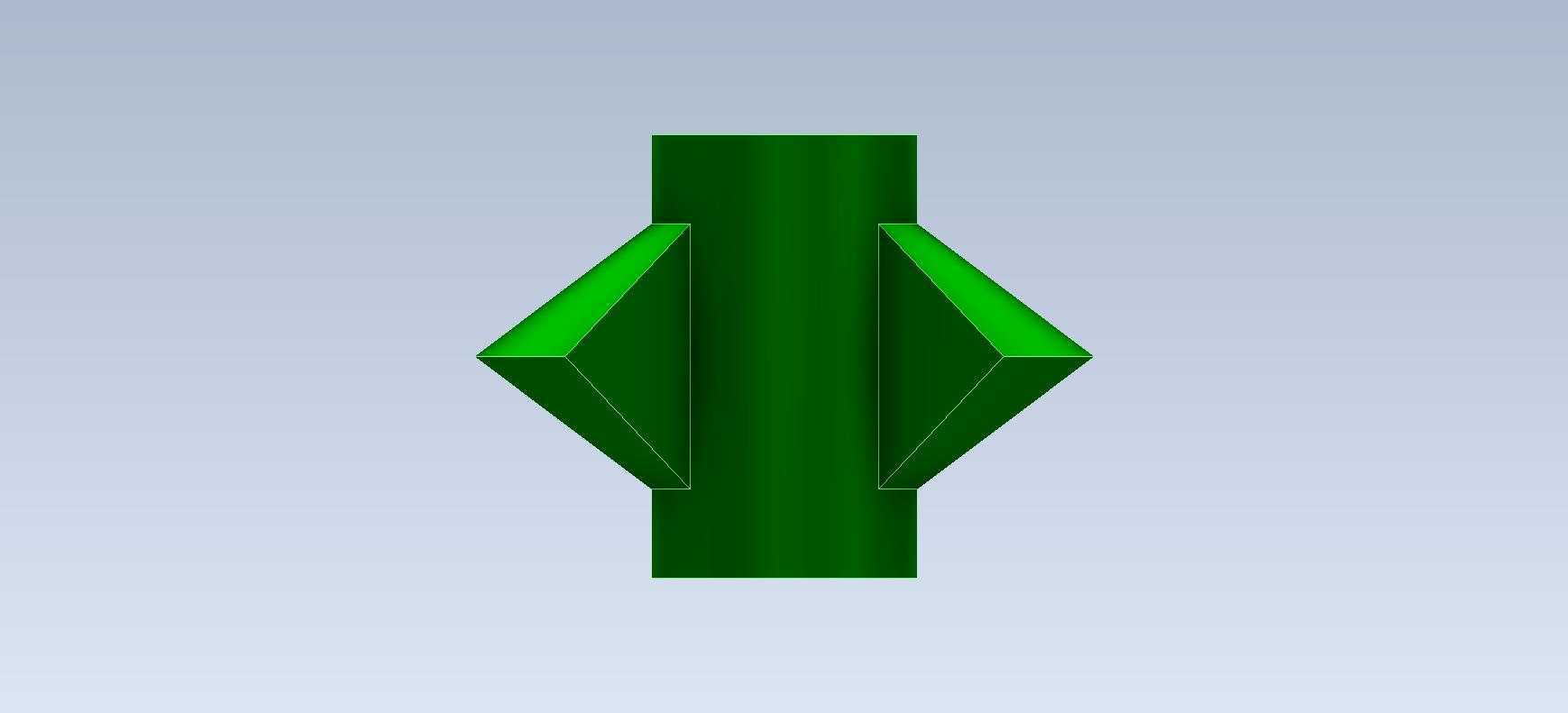

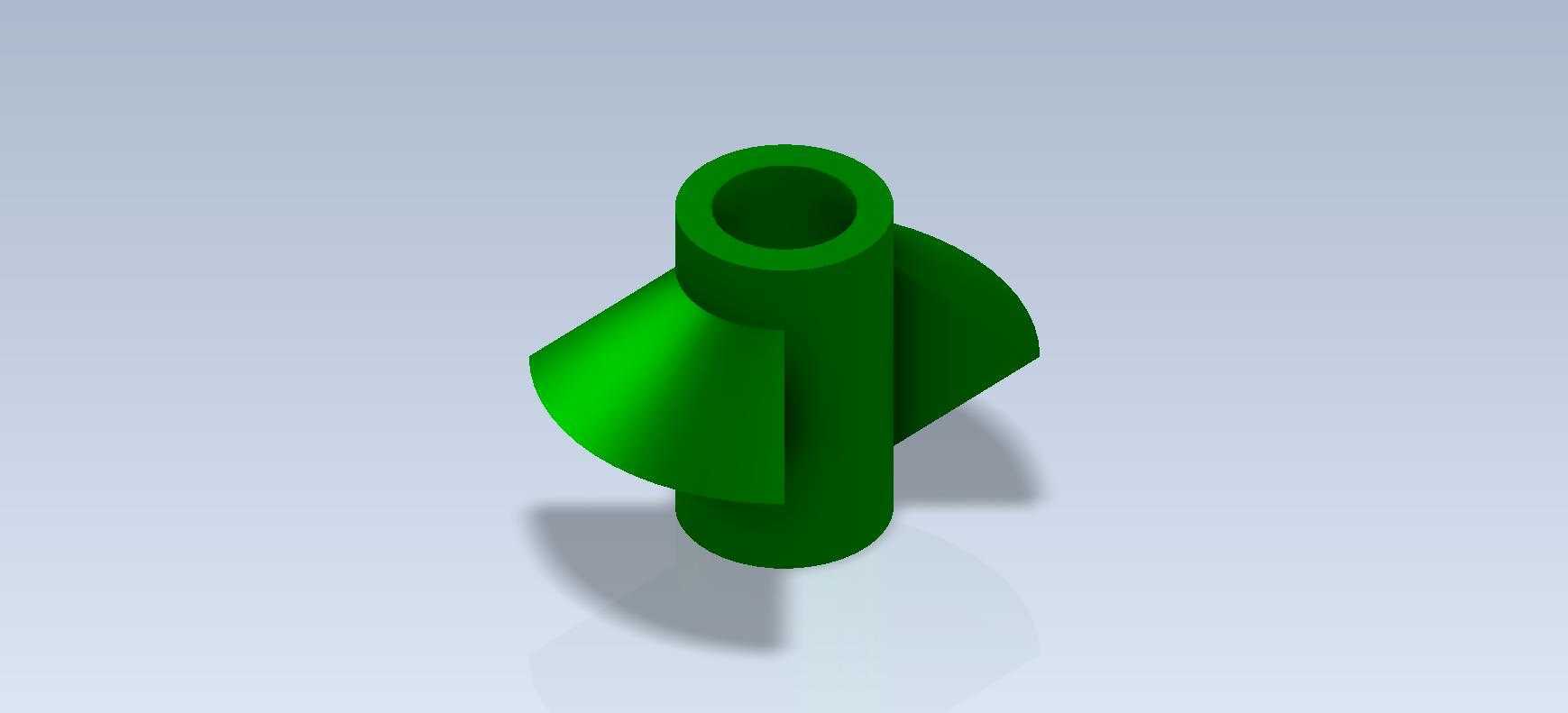

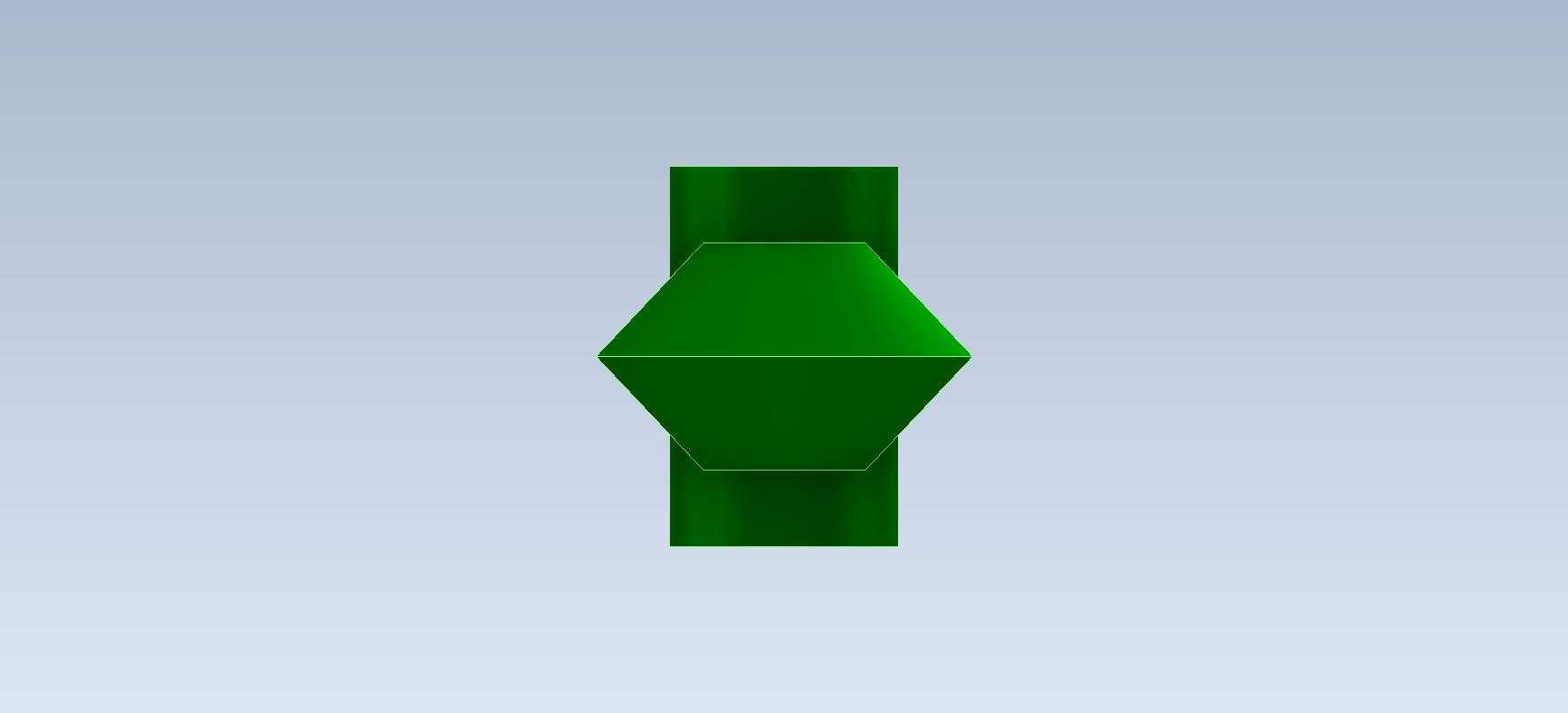

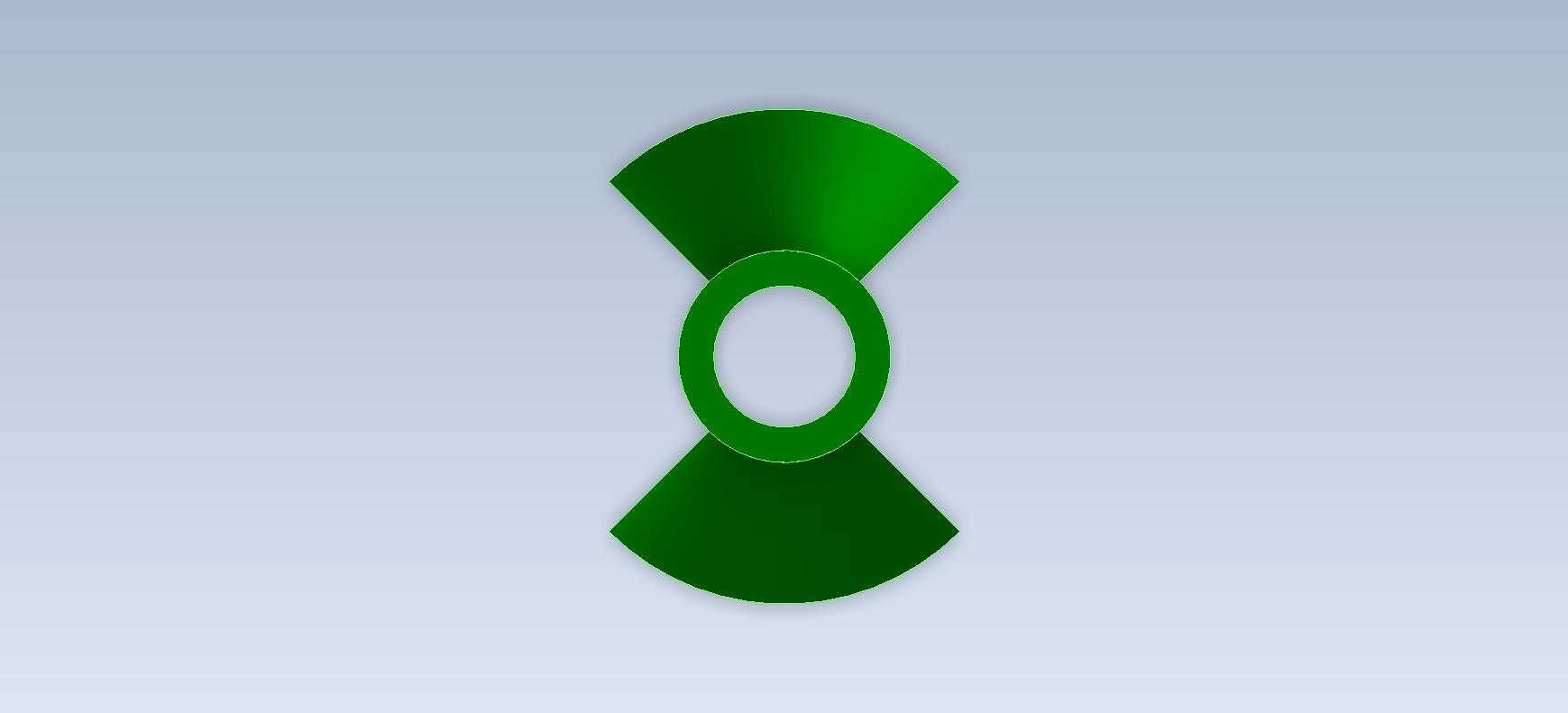

带侧翼圆筒式流体导流结构件

在小型流体管路系统、通风支路以及低压介质输送场景中，这类带侧翼的圆筒式导流结构件是很常见的功能部件，很多刚接触三维建模的工程人员都会把它作为基础建模练习的典型案例，因为它涵盖了拉伸、旋转、曲面切除、圆角过渡这些最常用的建模指令，同时也能直观体现结构设计中功能优先的核心逻辑。从实际使用场景来看，这类结构件大多安装在管路的转角或者分流位置，中间的贯通圆筒是介质的主流道，两侧对称延伸的弧形侧翼，一方面是用来贴合相邻管路的外壁，起到安装定位的作用，避免安装时出现周向转动，另一方面弧形曲面的设计可以减少介质流经转角时的紊流，降低局部阻力损失，相比直角转接的结构，这种带圆弧过渡的侧翼导流结构，能让介质流动更平顺，在低压送风、小口径输水甚至部分颗粒物料的气力输送支路里都有应用。

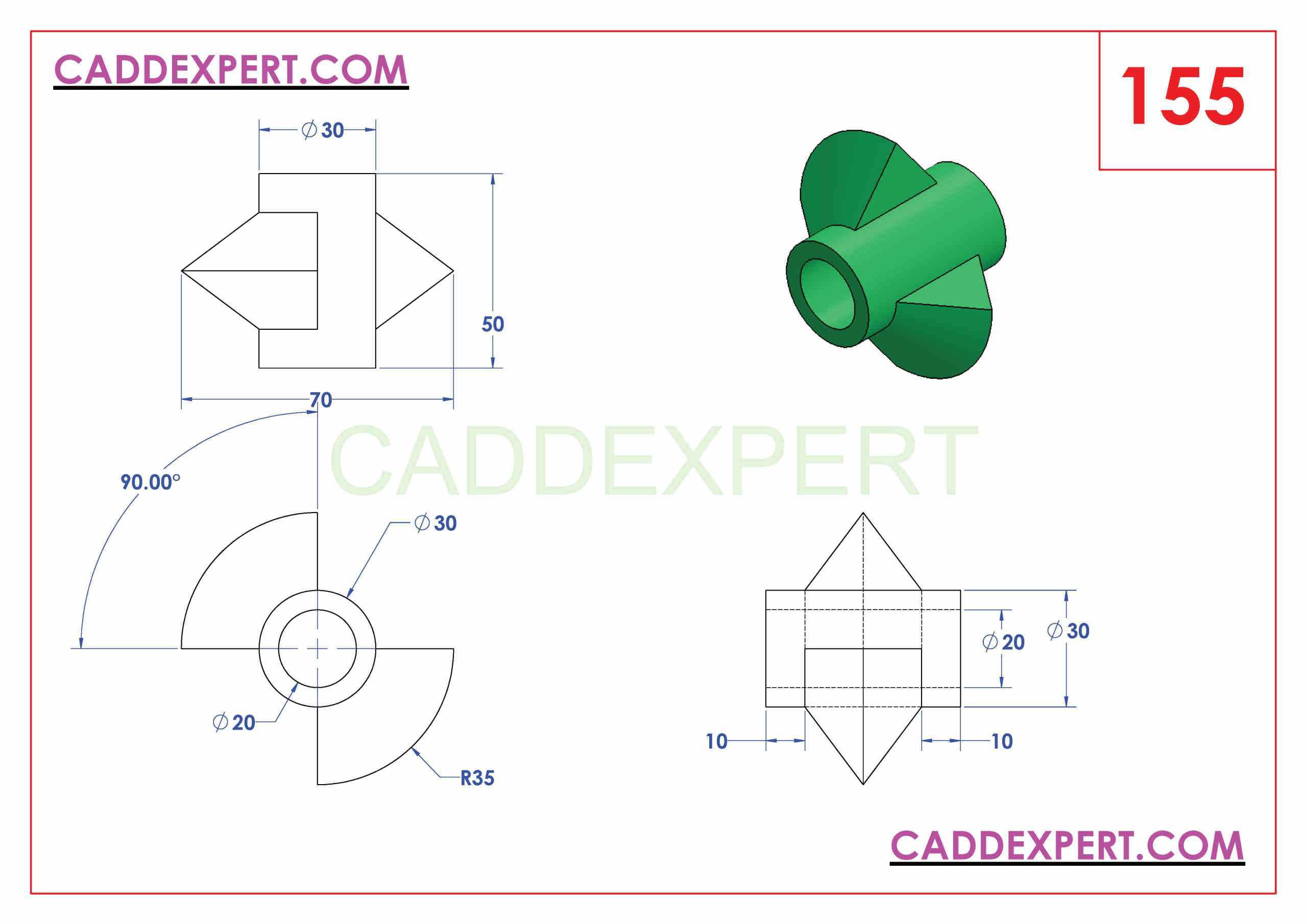

做这个结构的三维设计时，首先要确定主流道的通径尺寸，这是整个零件的核心基准，圆筒的内径要和对接管路的外径保持公差配合，通常选用间隙配合的公差等级，方便现场安装时的插接装配，圆筒的壁厚要根据输送介质的压力来确定，常规低压场景下壁厚取通径的十分之一左右就能满足强度要求，不需要额外做加强筋，因为两侧的弧形侧翼本身就和圆筒外壁形成了三角支撑结构，能大幅提升零件的径向抗变形能力。侧翼的弧度设计不能随意绘制，要和对接管路的外圆弧度完全匹配，不然安装时会出现贴合缝隙，容易造成介质泄漏，侧翼的延伸长度也要控制在合理范围，太长会增加零件整体占用空间，太短则起不到定位防转的作用，一般侧翼的径向延伸长度取圆筒外径的三分之二左右，既能保证足够的贴合面积，又不会让整体结构过于笨重。

建模过程中要注意几个容易出错的细节，首先是圆筒和侧翼的相交位置，必须做圆角过渡处理，不能留尖锐的直角，一方面是尖锐直角在注塑或者机加工过程中容易出现应力集中，零件受外力或者温度变化时容易在交线位置开裂，另一方面直角位置会造成介质流动的死角，长期使用容易积存杂质，影响管路通畅。其次是圆筒两端的端口要做微小的倒角，方便安装时插入对接的管路，也能去除加工过程中产生的毛刺，避免装配时割伤密封件。还有侧翼的端面要做轻微的拔模斜度，如果是采用注塑工艺生产，拔模斜度能方便零件从模具中脱出，如果是采用3D打印或者机加工的方式制作，拔模斜度也能减少装配时的卡滞问题。

从安装边界来看，这个零件的整体外轮廓要控制在对接管路的安装空间内，侧翼的最外沿不能超出相邻管路的固定卡箍的安装范围，不然会导致卡箍无法正常锁紧，安装时零件的轴向定位依靠圆筒端部的台阶面，周向定位依靠两侧的侧翼和相邻管路外壁的贴合，不需要额外做定位销或者螺丝孔，靠卡箍的抱紧力就能实现可靠固定，这种无额外紧固件的设计，能减少零件数量，降低装配难度，也减少了后期维护的工作量，在小型设备的内部管路布局中，这种紧凑的结构设计能有效节省安装空间，让管路布局更整洁。

很多新手在做这类基础练习的时候，容易只关注外形的相似度，忽略结构背后的工程逻辑，比如把侧翼做成平面结构，看起来外形差不多，但实际安装时根本无法和圆弧管路贴合，或者把圆筒的壁厚做的不均匀，导致零件强度不一致，受压时容易在薄壁位置破损。实际上这类基础结构的建模练习，本质上是在训练工程人员把功能需求转化为三维几何特征的能力，每一个拉伸、每一个圆角、每一个曲面的绘制，都要对应实际的使用需求，而不是单纯的绘制几何形状。比如侧翼的弧形曲面，不是为了外形好看，而是为了贴合安装面、降低流阻；圆筒的贯通孔，不是简单的打个洞，而是要保证通径的同轴度，避免介质流动时出现偏流；相交位置的圆角，不是为了美观，而是为了消除应力集中，避免结构失效。

在实际的设备运维中，这类结构件因为结构简单，没有活动部件，只要材质选择合适，使用寿命很长，一般采用PP塑料材质就能满足常规的水、气输送需求，如果是输送有一定腐蚀性的介质，可以选用PVC或者不锈钢材质，建模时只需要调整材质对应的参数，不需要改动整体结构，通用性很强。在管路改造或者临时搭建测试管路的时候，这类结构件可以快速实现管路的转角导流，不需要定制特殊的转接接头，能大幅缩短现场施工的时间，也降低了改造成本。
