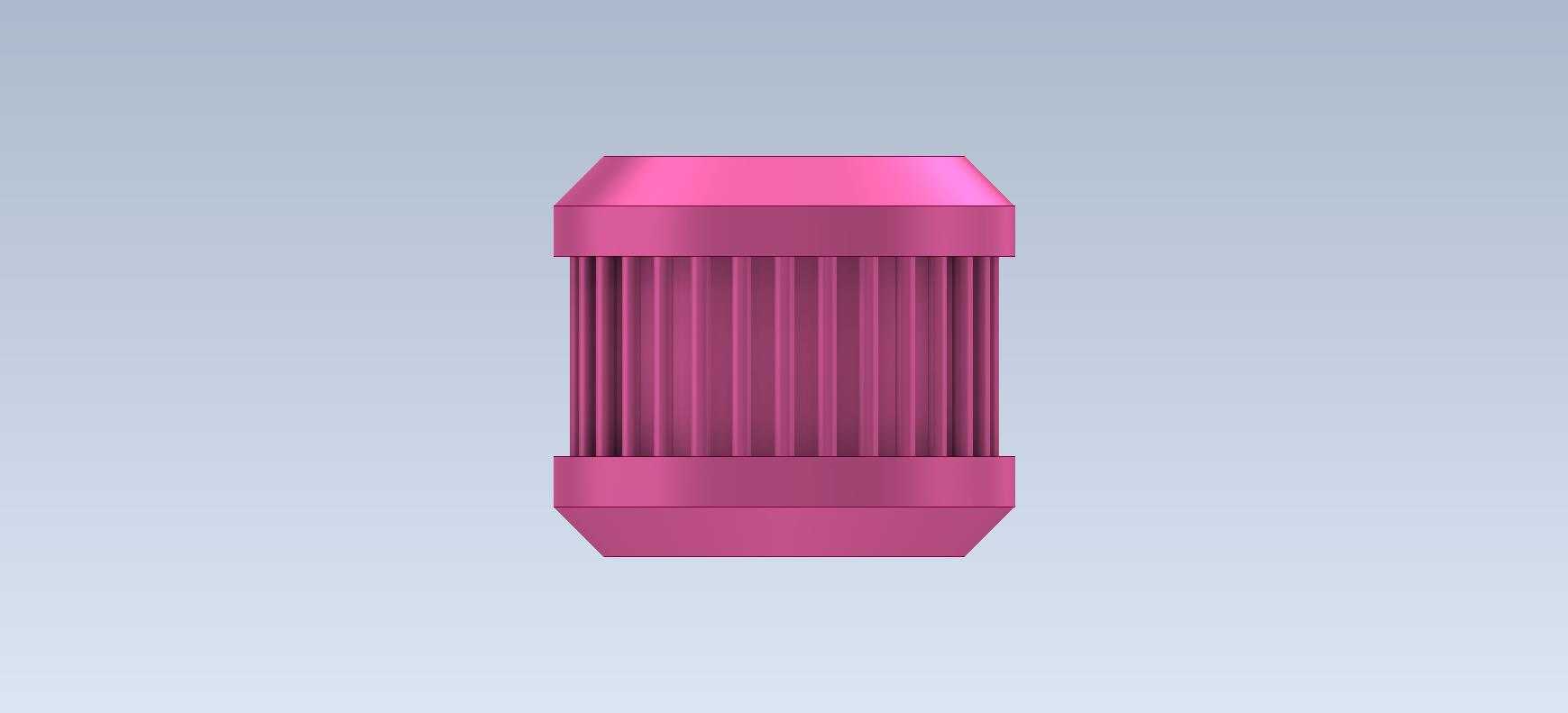

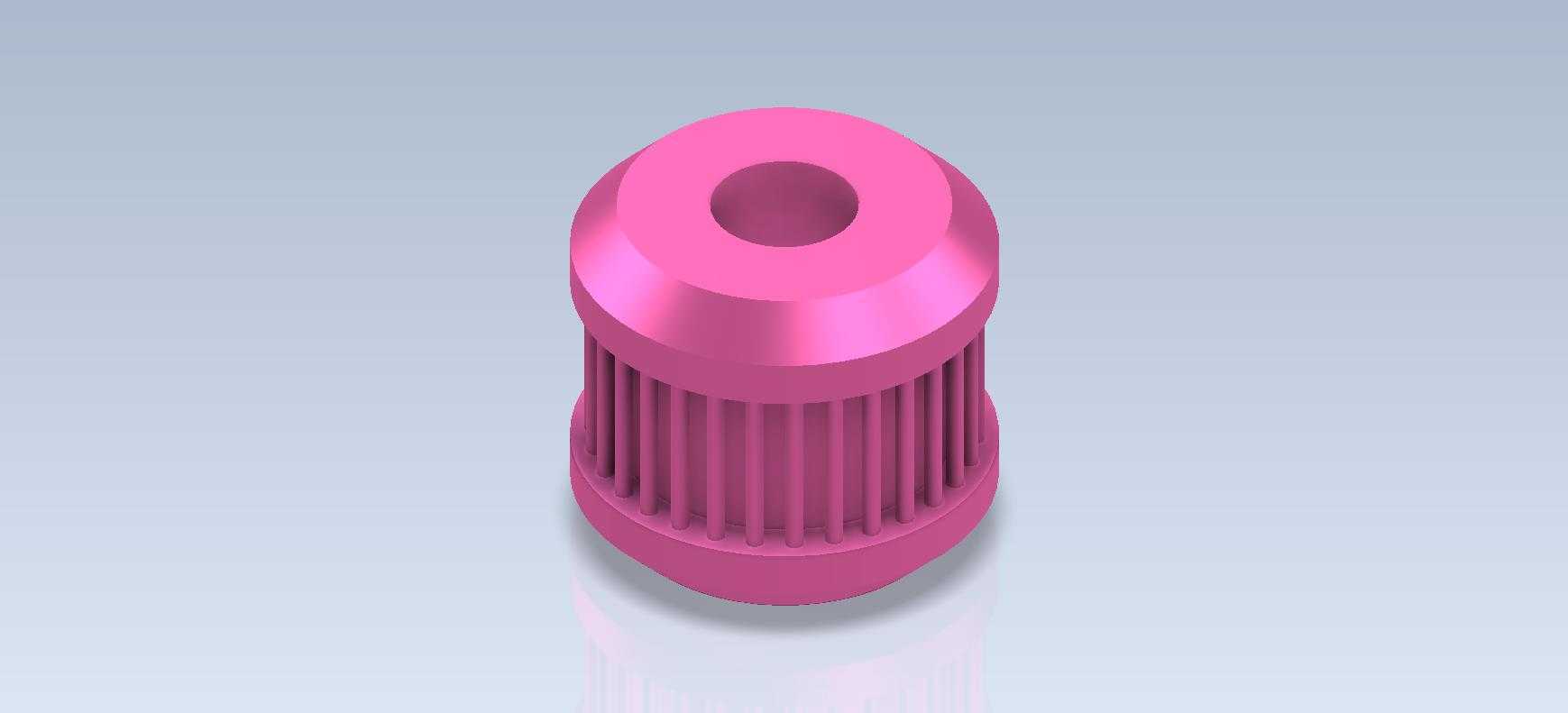

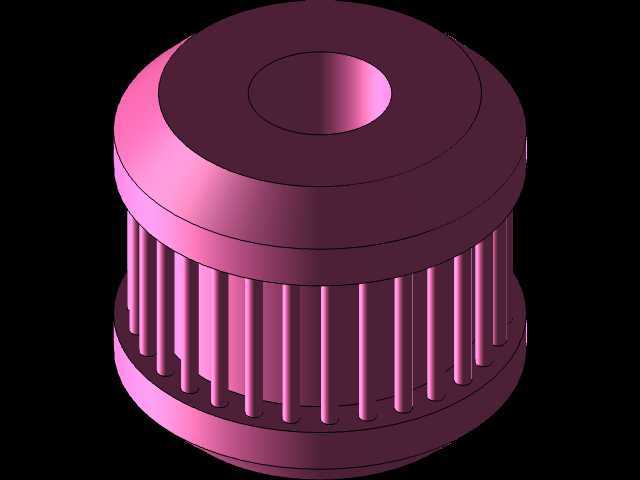

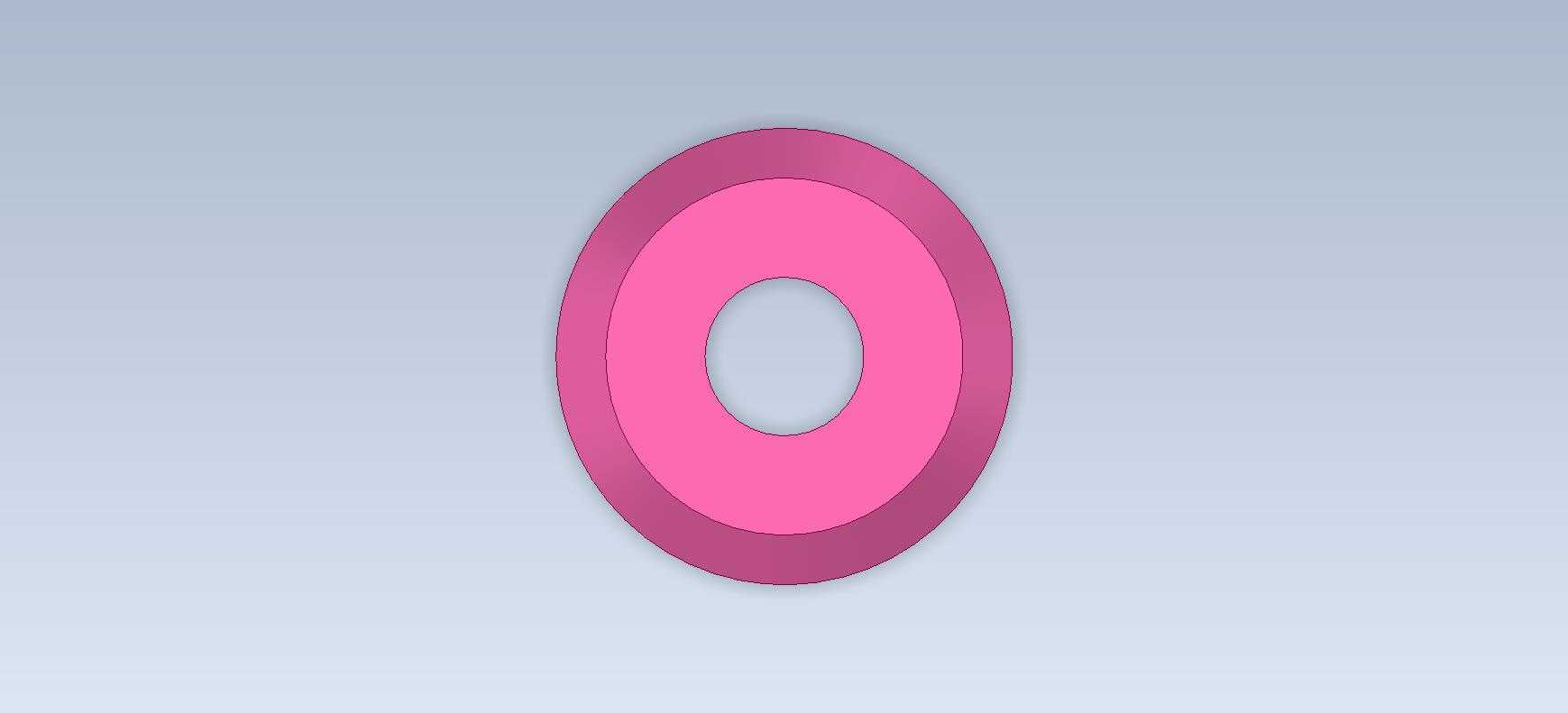

带竖筋散热结构粉色中空轴套零件

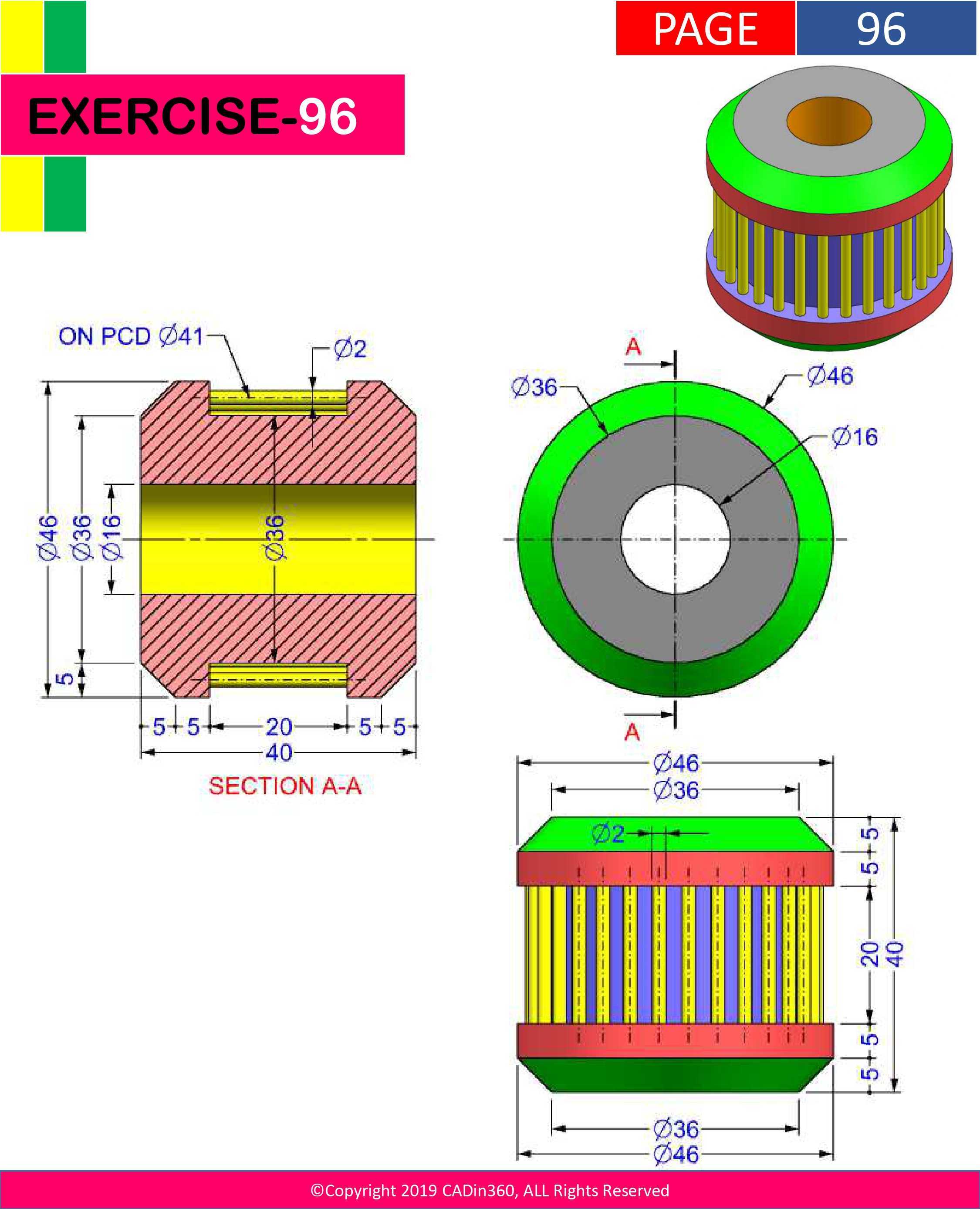

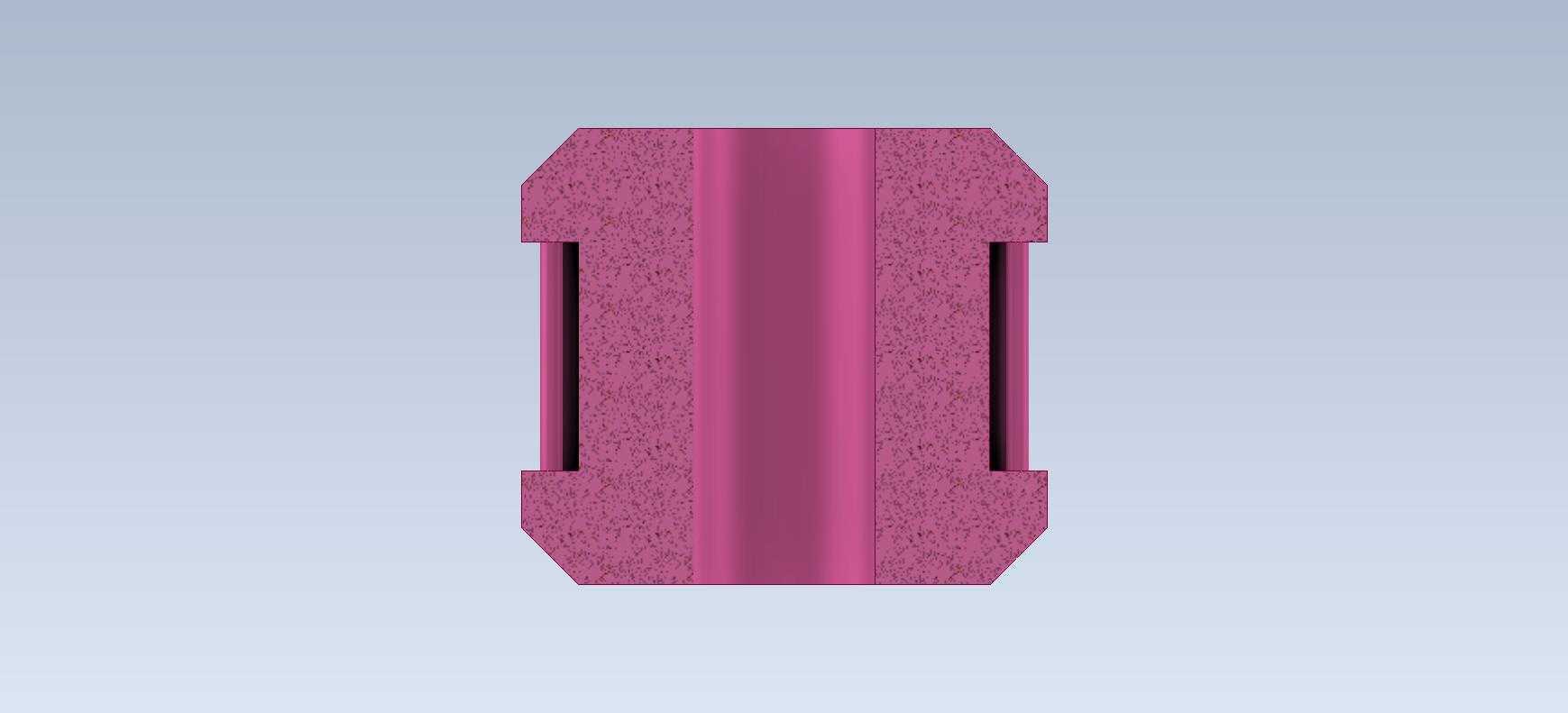

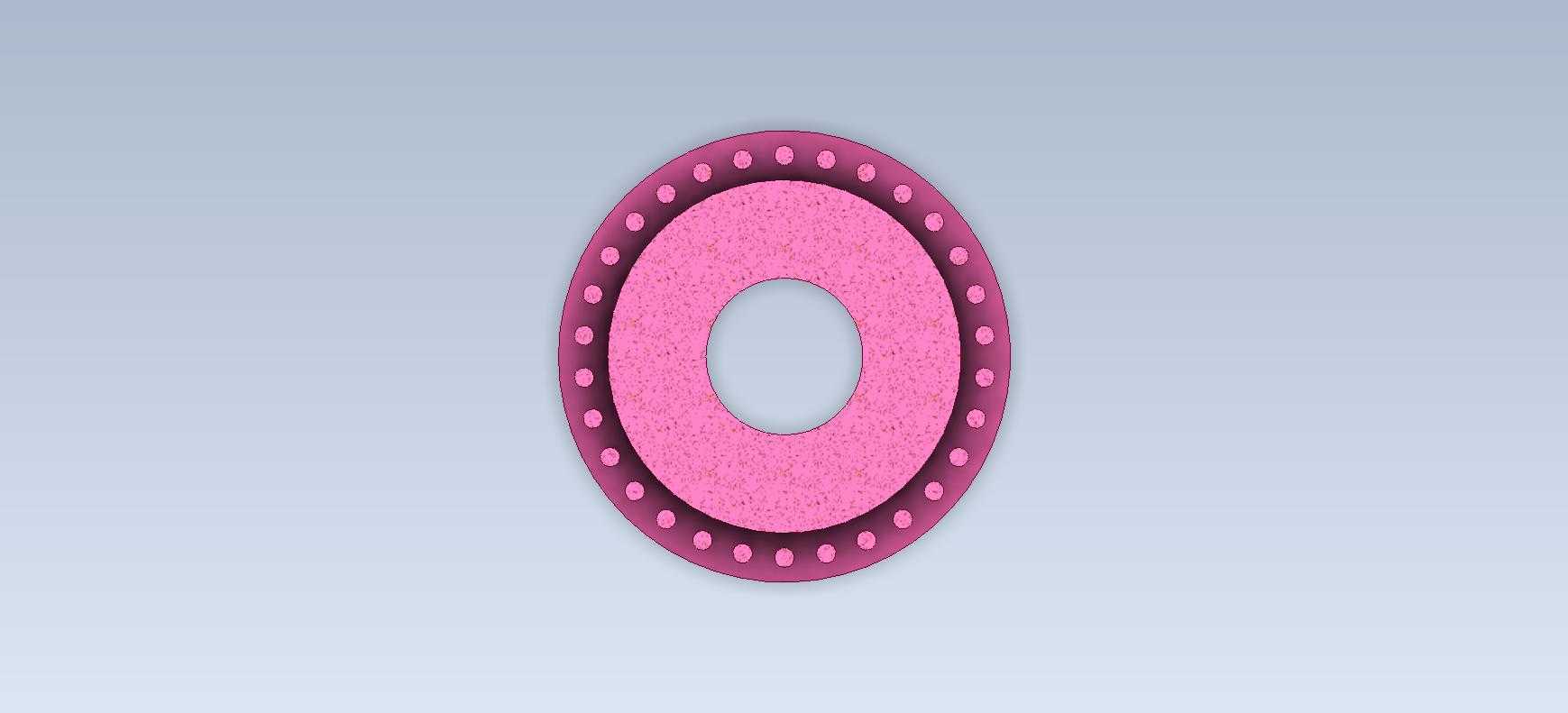

　　周向均匀分布的竖筋是这个零件的核心功能结构，首先从散热角度来说，当这个零件用在小型电源模块、微型电机的输出端定位或者低压油路的接驳位置时，设备运行产生的热量可以通过竖筋增大和空气的接触面积，提升自然对流散热的效率，避免局部热量堆积导致相邻的密封件、电子元件提前老化；其次从结构强度角度，竖筋相当于在薄壁筒体的外侧增加了周向的加强肋，在不显著增加零件整体重量、不浪费过多材料的前提下，大幅提升筒体的径向抗挤压能力，即使装配时受到轻微的径向夹紧力，或者运行过程中受到小幅的径向载荷，也不容易出现筒体失圆变形的问题，保证中心通孔的形位公差始终满足装配要求。做这个零件的三维建模时，首先要梳理清楚回转体的基础轮廓：先绘制半剖面的草图，明确两端凸缘的外径、筒体的基础壁厚、中心通孔的直径，还有竖筋的径向高度、轴向长度，这里要注意竖筋的轴向两端不能直接和凸缘端面齐平，要留出微小的过渡倒角，一方面是避免加工或者3D打印时出现应力集中的尖角，另一方面装配时也不会刮伤相邻零件的配合端面。竖筋的排布要保证周向均匀，阵列时要注意筋条的截面形状，这里采用的是矩形截面加侧边小倒角的设计，既方便脱模或者机加工时走刀，也能减少棱边的毛刺。在小型机电设备的动力传递、流体管路接驳以及精密仪器的定位支撑场景中，这类带周向竖筋的中空回转零件应用十分广泛。日常做三维建模练习时，这类零件是掌握回转特征、阵列特征、倒角过渡等基础建模命令的典型载体，同时也能直观体现结构设计中功能与工艺的平衡逻辑。从实际功能来看，零件中心的通孔承担着穿装固定轴、输送低压流体或者容纳线束的作用，两端的凸缘结构一方面可以限制零件的轴向窜动，在装配时和相邻部件的端面贴合，保证安装位置的同轴度，另一方面也能在压装或者拆卸过程中提供受力面，避免竖筋结构直接承受装配外力导致变形。

　　从安装边界来看，这个零件的轴向定位主要靠两端凸缘的端面，所以建模时要保证两个端面的平面度要求，凸缘的外径要比安装位的沉孔直径小0.1到0.2毫米，留出装配间隙方便安装，中心通孔的尺寸要根据配合的轴径或者管路外径选择合适的公差带，如果是间隙配合用于穿线或者流体输送，公差可以选H7级别，如果是过渡配合用于定位支撑，就要根据实际的过盈量要求调整孔径尺寸。另外零件的外表面做了亮粉色的外观处理，这种配色一方面在设备装配时很容易识别，避免和其他相似尺寸的金属轴套混料，另一方面如果用在教学演示或者3D打印的实训场景中，醒目的颜色也能让学习者更清晰地观察竖筋的排布、凸缘的结构细节。

　　实际应用中，这类零件如果采用塑料注塑成型，竖筋的厚度要控制在筒体壁厚的0.6到0.8倍，避免注塑时因为筋位厚度过大导致表面出现缩痕，影响外观和尺寸精度；如果采用铝合金机加工成型，竖筋的根部要留出R0.5左右的圆角，减少加工时的应力集中，提升零件的抗疲劳强度。很多初学者在做这类回转类零件建模时，容易忽略竖筋和筒体连接位置的过渡处理，要么直接做直角连接导致后续工程图出图时标注困难，要么倒角过大影响筋条的实际散热面积和结构强度，这就需要在建模初期就结合后续的加工工艺、实际使用场景调整特征参数，不能只盯着外观形状做建模，要考虑每个结构对应的实际功能。

　　比如两端凸缘的倒角，不能只做外观上的C1倒角，要考虑如果这个零件需要压装到安装孔里，导入端的倒角要适当加大到C1.5或者C2，方便装配时自动导正，不会因为孔轴的微小错位导致压装时啃伤安装孔的内壁。还有中心通孔的两端，也要做微小的倒角，去除机加工或者3D打印产生的毛刺，避免穿轴或者穿管时刮伤轴的表面或者管路的外壁，影响装配后的密封效果或者轴的转动灵活性。在小型电源变压器的周边结构里，这类零件经常用来做线束的过线护套，竖筋结构可以增加和安装孔之间的摩擦力，防止护套在穿线过程中发生转动或者轴向移位，同时塑料材质的护套也能隔绝线束和金属安装板之间的接触，避免线束绝缘层被金属板的锐边割破造成短路风险。如果用在小型气动回路的管路接驳中，这个零件的中心通孔可以作为气流的通道，外侧的竖筋可以帮助压缩空气在流动过程中散掉部分压缩产生的热量，降低管路的温升，提升密封件的使用寿命。
