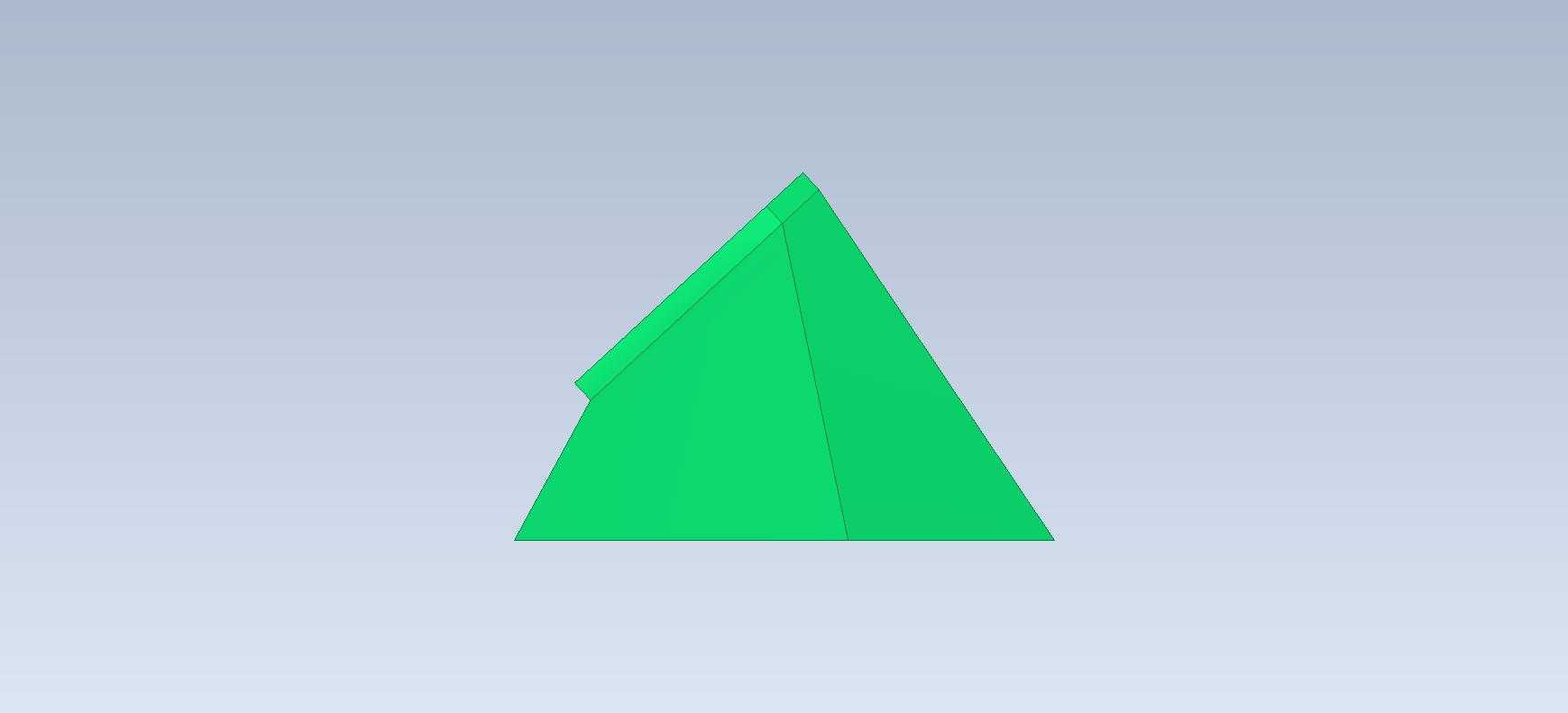

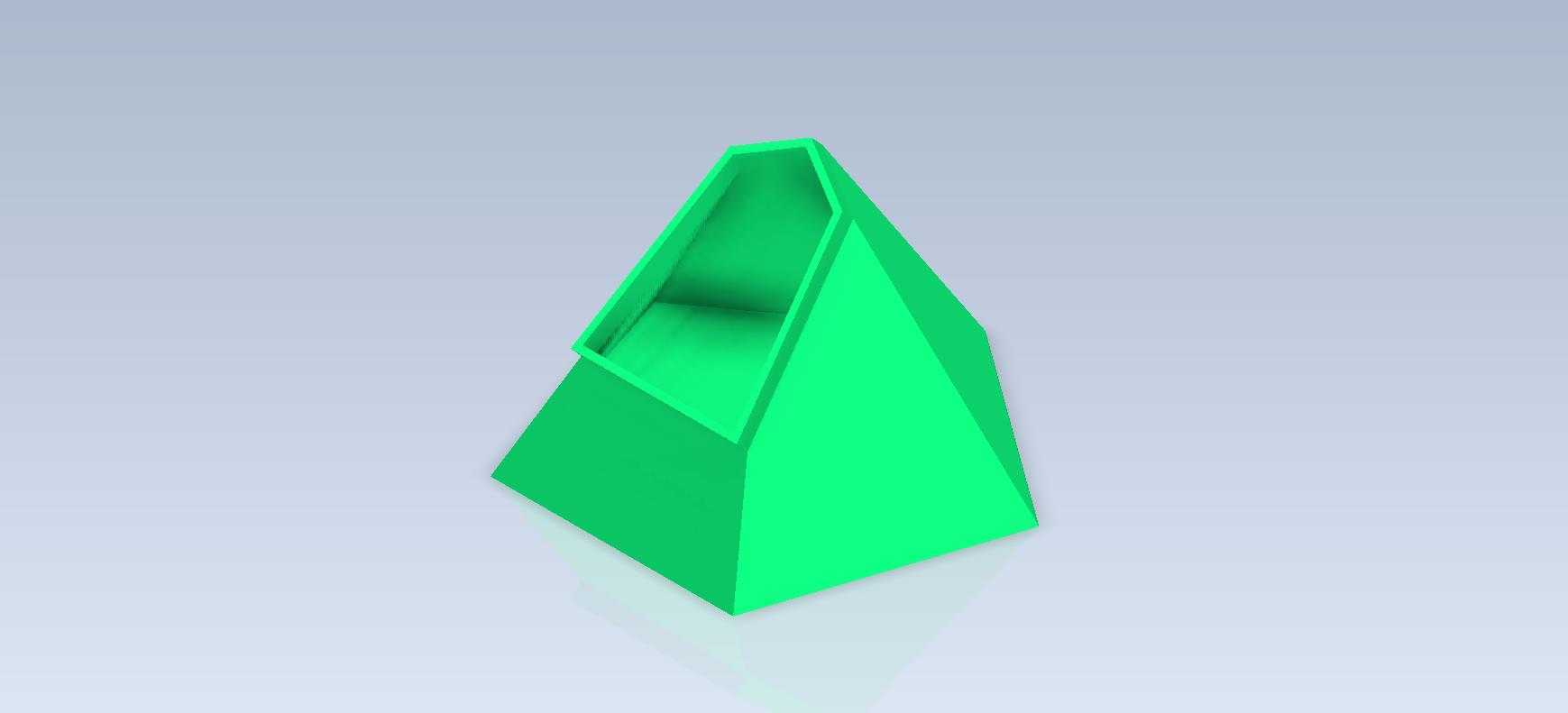

斜台敞口式棱锥结构练习构件

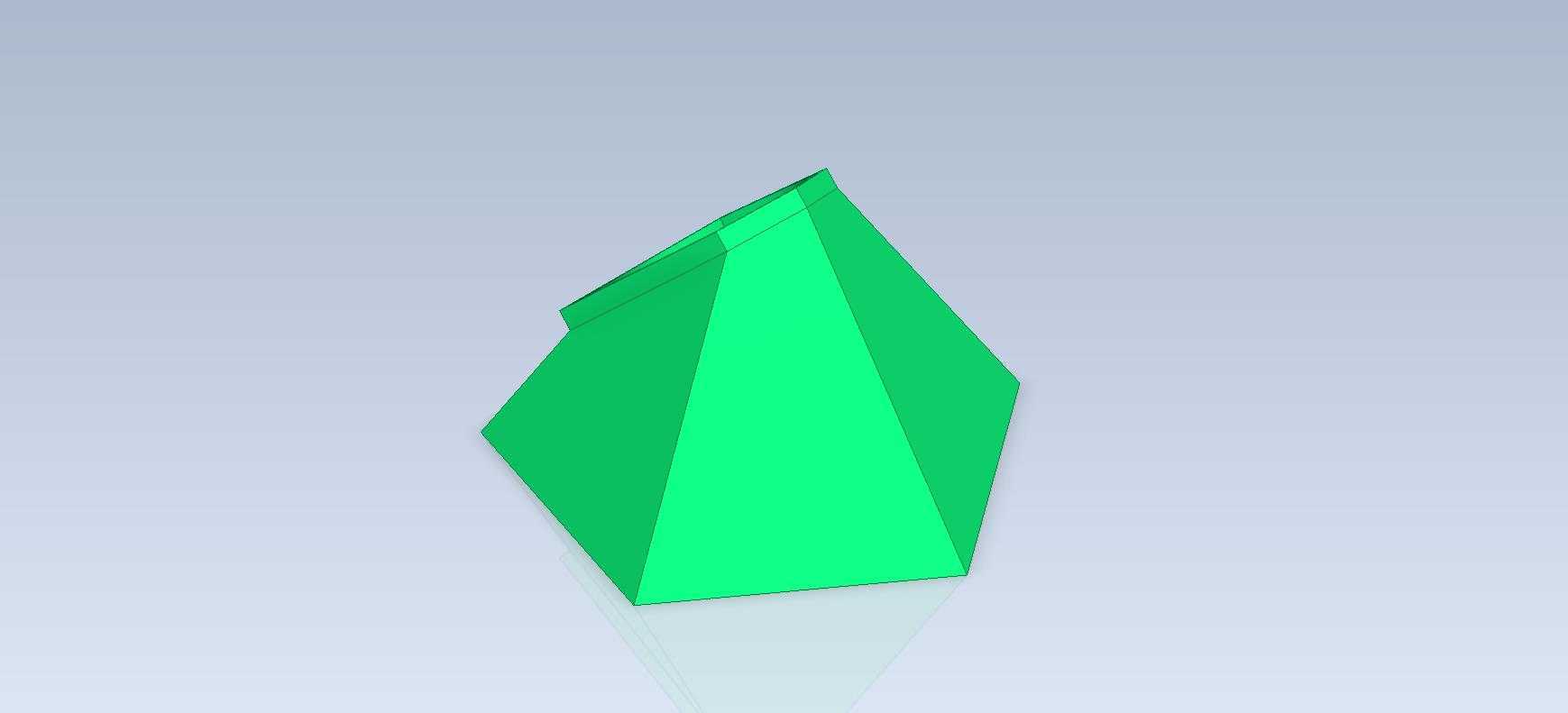

　　在电源类配套构件的结构设计练习中，这类棱锥台敞口构件常被用作小型电源模块的防护外罩基础形态，适配小功率电源变压器的外围防护需求，可直接套在绕制完成的变压器铁芯与绕组外侧，起到绝缘隔离、结构防护的作用，避免绕组外露引发的误触、积尘问题。从结构形态来看，该构件采用下宽上窄的四棱锥台主体结构，底部为平整的四边形安装基面，可直接贴合设备内部的安装板平面，通过侧边预留的固定位完成锁附，安装边界可根据实际适配的变压器尺寸调整基面边长，常规练习版本的底部边长控制在80-120mm区间，整体高度控制在100-150mm区间，适配功率在10-30W的小型电源变压器安装空间需求。

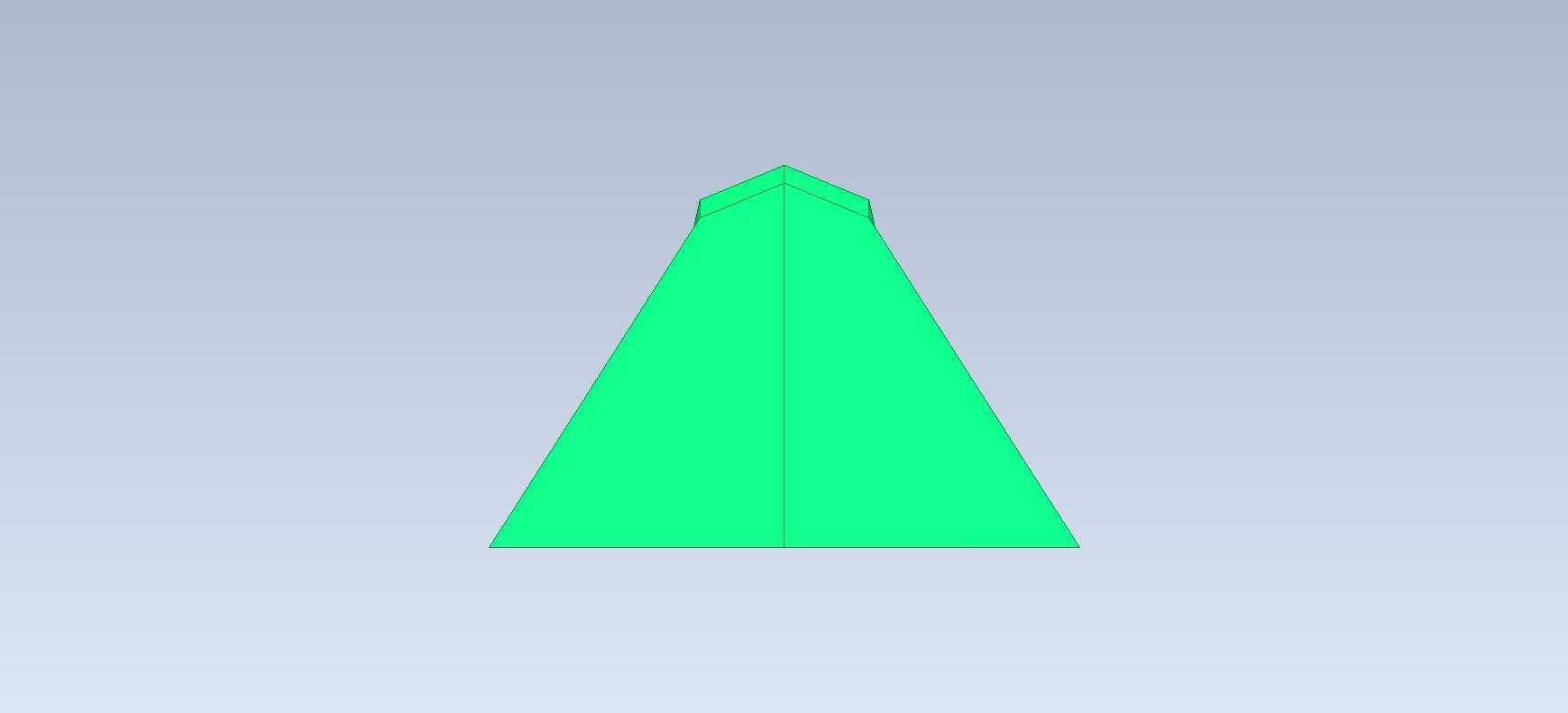

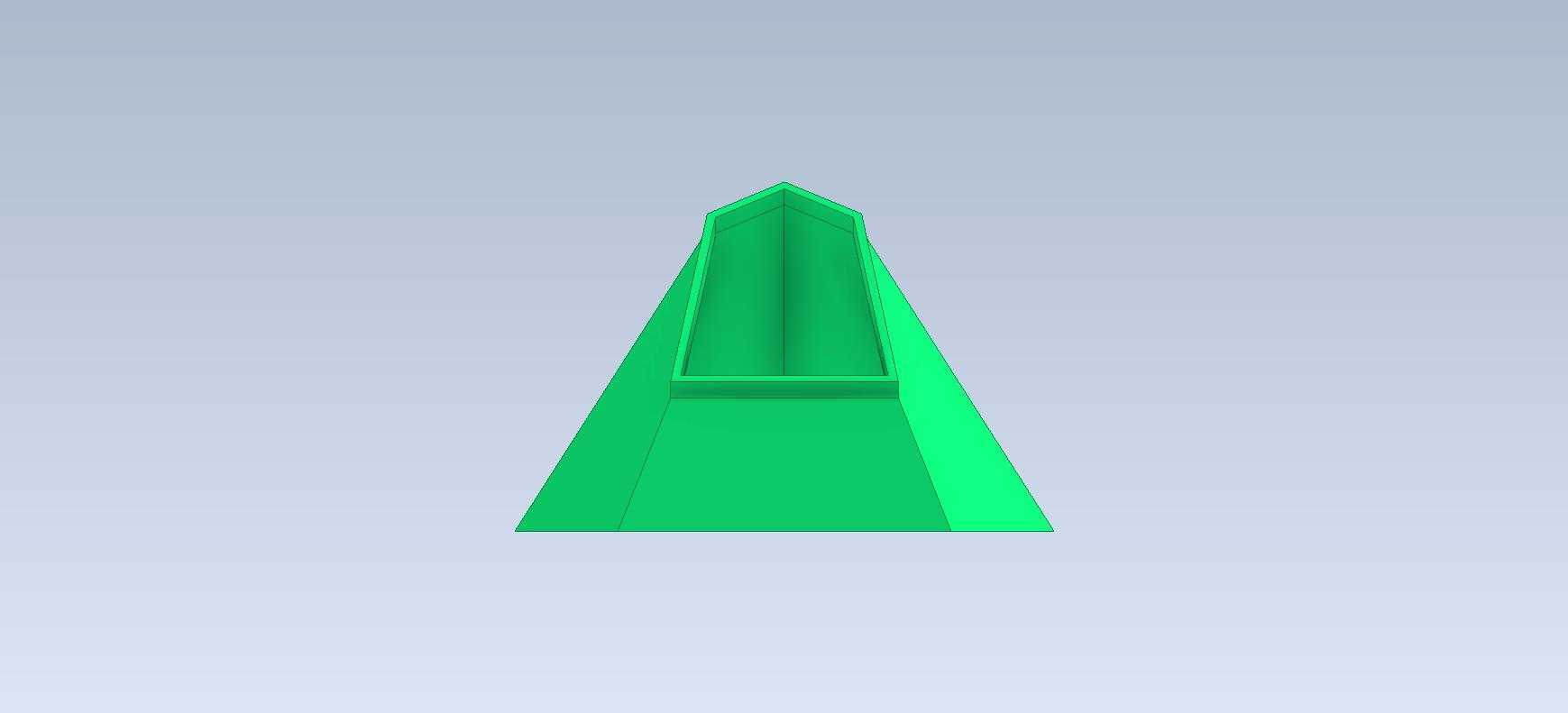

　　上部采用斜切敞口设计，敞口面沿棱锥斜面倾斜开设，并非水平顶面开口，这种设计一方面可以减少构件整体的材料用量，降低注塑或3D打印制作时的耗材成本，另一方面倾斜的敞口可以为变压器的接线端子留出足够的操作空间，接线时无需将整个外罩完全拆下，即可从敞口位置完成引线的焊接、端子的压接操作，大幅提升装配阶段的作业效率。设计过程中需要重点关注棱锥侧壁的拔模角度，四个侧面的倾斜角度统一控制在12-15度区间，既保证结构整体的支撑强度，避免侧壁过陡导致的成型脱模困难，也不会因为角度过大造成底部安装面与上部敞口的尺寸差过大，浪费设备内部的安装空间。

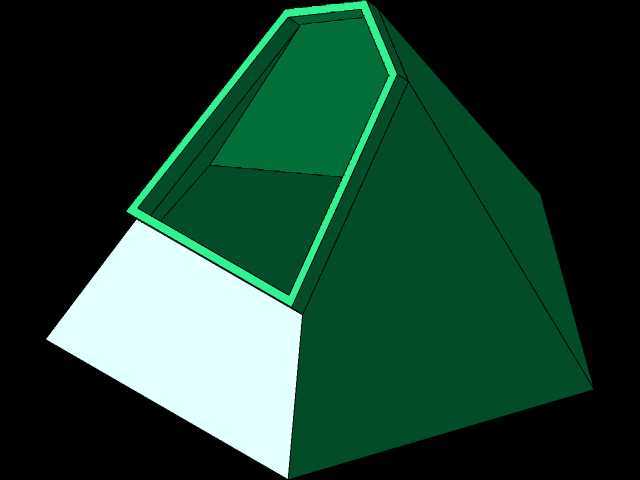

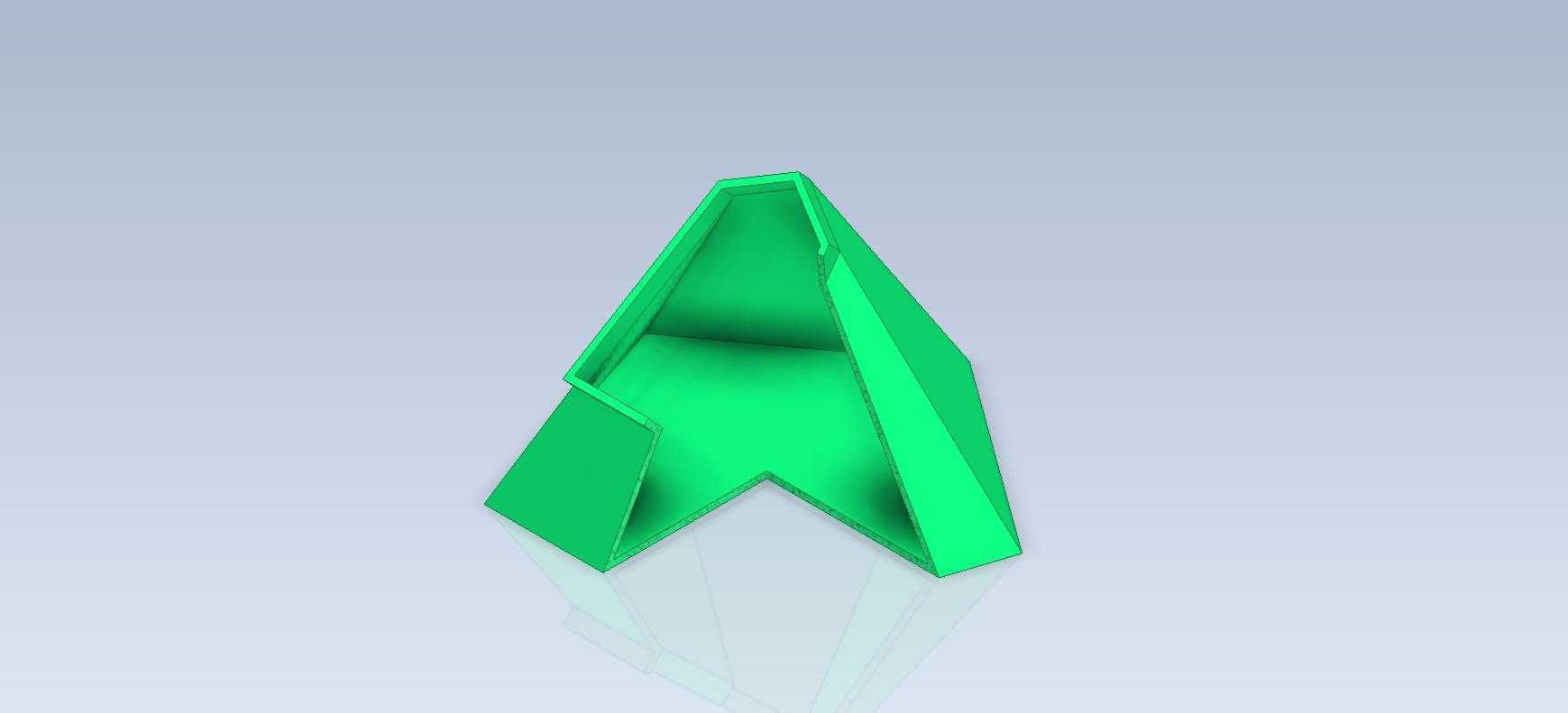

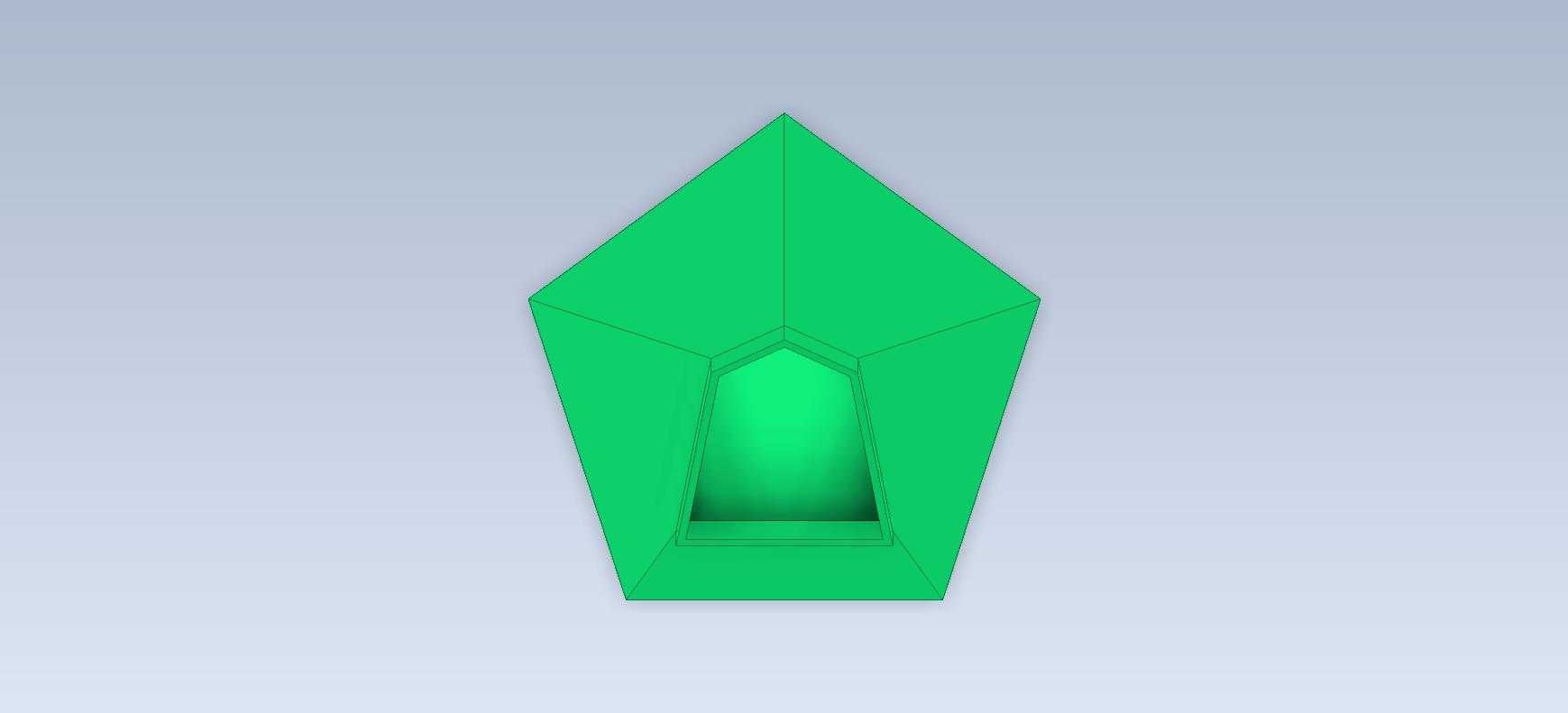

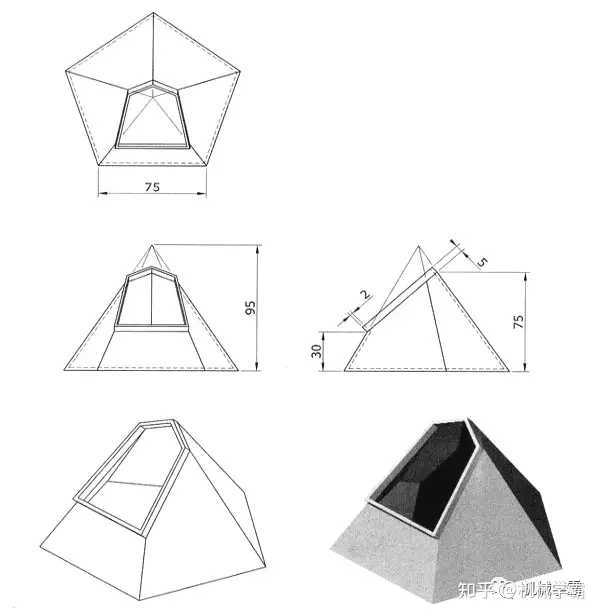

　　侧壁厚度采用均匀等厚设计，壁厚控制在2-2.5mm区间，若采用塑料注塑成型，该厚度可以保证熔体在型腔内的流动填充顺畅，避免出现缺胶、缩痕问题；若采用钣金折弯制作，该厚度对应的冷轧钢板强度足够支撑日常使用中的磕碰、挤压，不会出现轻易变形的问题。敞口位置的边缘做了0.5mm的圆角过渡处理，避免锐边在装配作业时划伤操作人员的手部，也可以减少应力集中，避免构件在受到外力冲击时从敞口边缘位置开裂。实际应用场景中，这类结构除了用作小型电源变压器的外罩，经过尺寸调整后也可作为电子设备内部的导线导流槽、小型元器件的安装支座，倾斜的敞口结构可以引导导线沿斜面排布，避免导线弯折角度过大造成的线芯断裂问题。建模过程中需要先绘制底部的四边形基准草图，确定安装面的轮廓尺寸，再通过放样特征生成棱锥台的主体结构，之后在上部斜面位置绘制敞口的轮廓草图，通过拉伸切除完成敞口的加工，最后对所有锐边做圆角处理，完成整体结构的建模。需要注意的是，四个侧面的相交棱线需要做相切约束，保证放样生成的曲面过渡顺滑，不会出现棱线错位的问题，底部安装面需要保证平面度公差在0.1mm以内，确保安装时与安装板完全贴合，不会出现翘边、间隙过大的问题，影响安装的稳定性。

　　这类结构作为CAD基础练习案例，可以帮助初学者快速掌握放样、拉伸切除、圆角等基础特征的操作逻辑，理解拔模角度、壁厚均匀性等工程设计中的核心要点，建立从建模到实际生产应用的思维衔接，避免出现仅追求外观形态而忽略实际加工、装配需求的设计问题。在实际的电源产品设计中，这类外罩结构还会在侧壁位置预留散热格栅或者通风孔位，但作为基础练习版本，先完成主体结构的建模，掌握核心特征的操作方法，后续再根据实际的散热需求添加对应的孔位特征即可，循序渐进地掌握结构设计的完整流程。
