电源变压器配套红色异形结构练习构件

在电源变压器的结构设计环节，这类异形构件常作为磁芯定位、绕组限位的辅助结构件出现，日常建模练习中常被用来训练基础特征的组合搭建逻辑，很多刚接触三维建模的工程师都会从这类小构件入手，熟悉拉伸、切除、圆角这些基础命令的配合使用。从实际应用场景来看，这类结构件多适配小功率工频电源变压器的内部装配场景，用来卡紧E型或者C型磁芯的拼接端面，避免变压器在运输或者设备运行振动过程中出现磁芯错位、绕组松动的问题，部分同类型结构还会预留绑带穿槽，方便后续绝缘绑带的捆扎固定，提升变压器整体的结构稳定性。

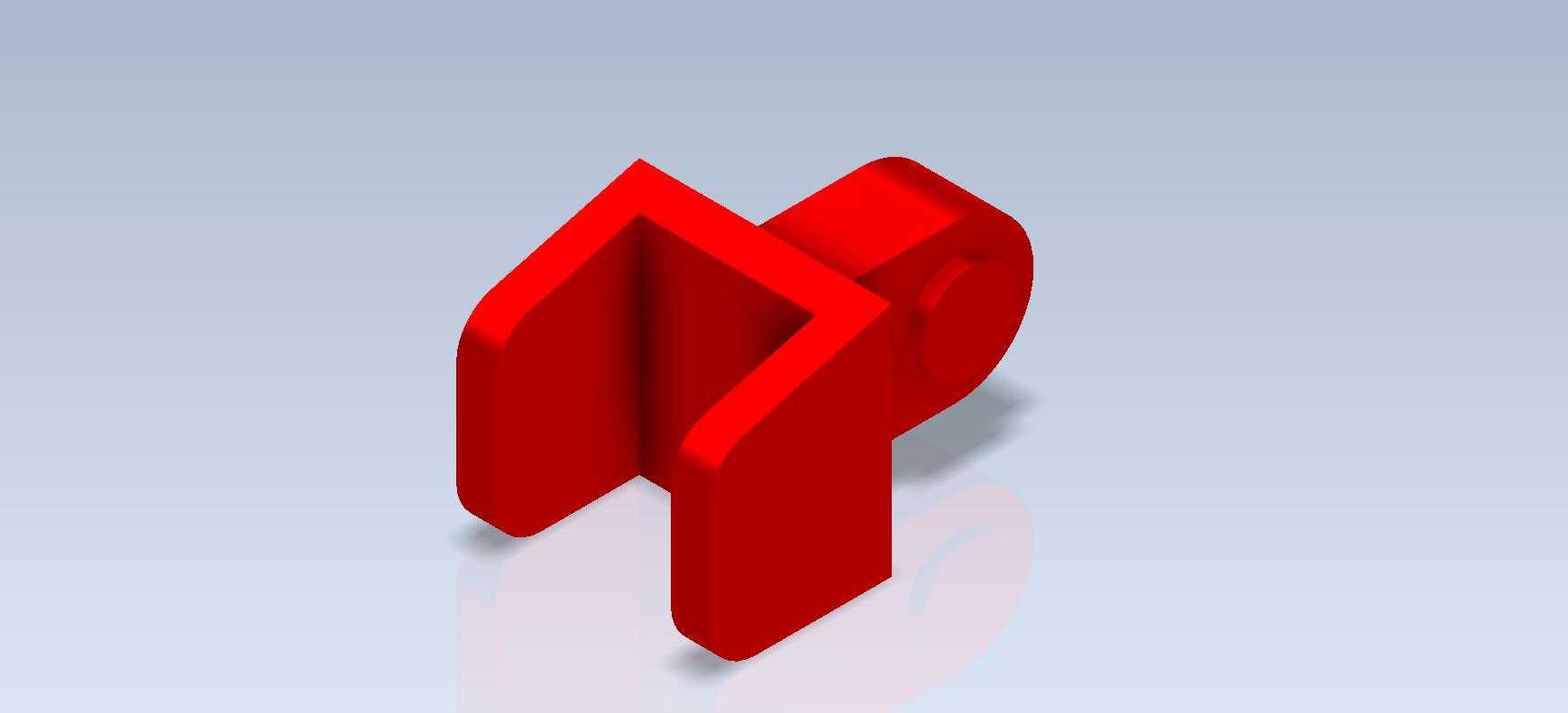

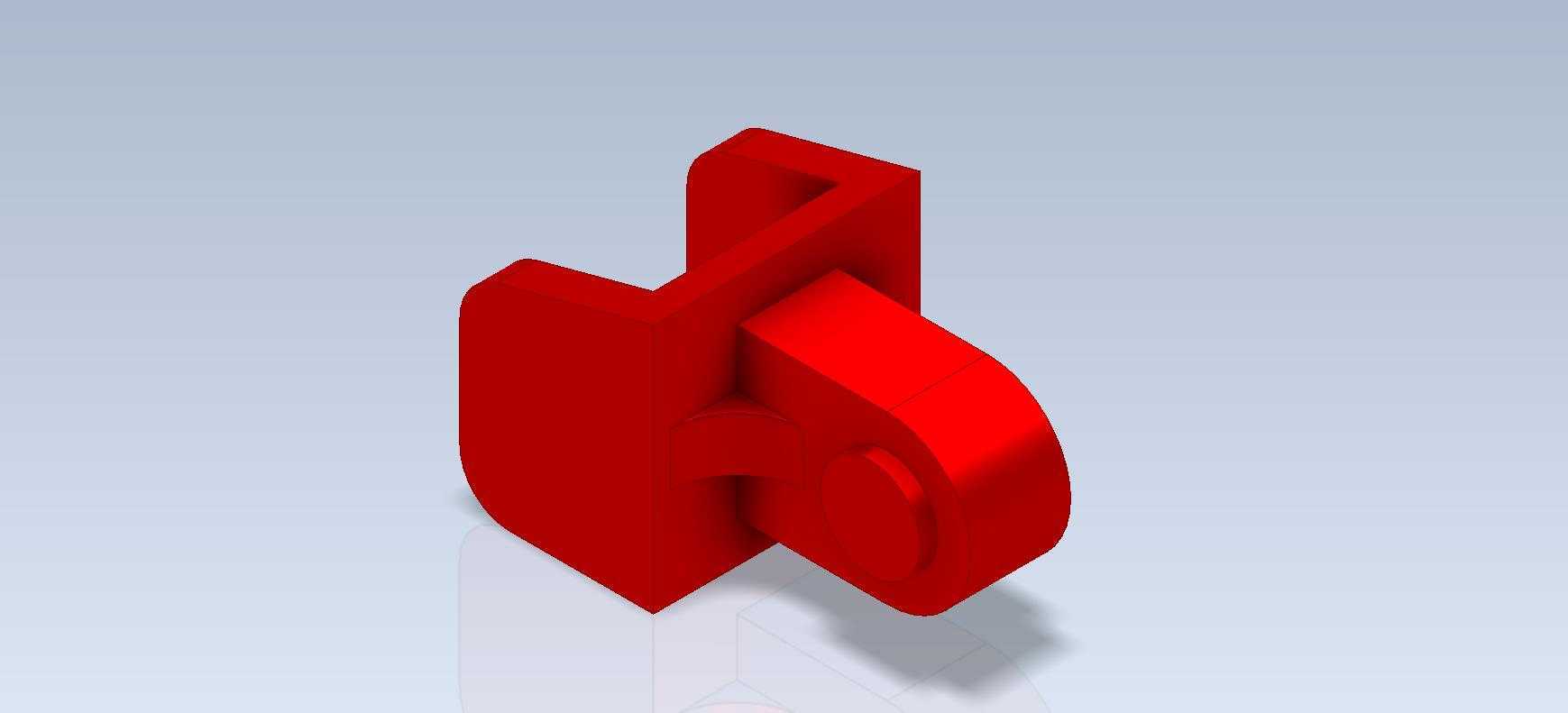

从功能特性上看，这个构件采用一体化实心结构设计，没有多余的薄壁或者镂空区域，自身结构刚性足够，在变压器长期运行的温升环境下也不容易出现形变，构件的两个垂直方向的卡接面分别对应磁芯的侧端面和绕组的外层绝缘面，接触区域做了平滑圆角处理，不会刮破绕组的绝缘漆层，也不会在磁芯表面产生应力集中点，避免磁芯因为局部受力出现碎裂的问题。构件的弧形凸起部分是定位止口，和变压器骨架上的对应凹槽配合，装配时可以快速定位，不需要额外做对位调整，能提升生产线的装配效率。

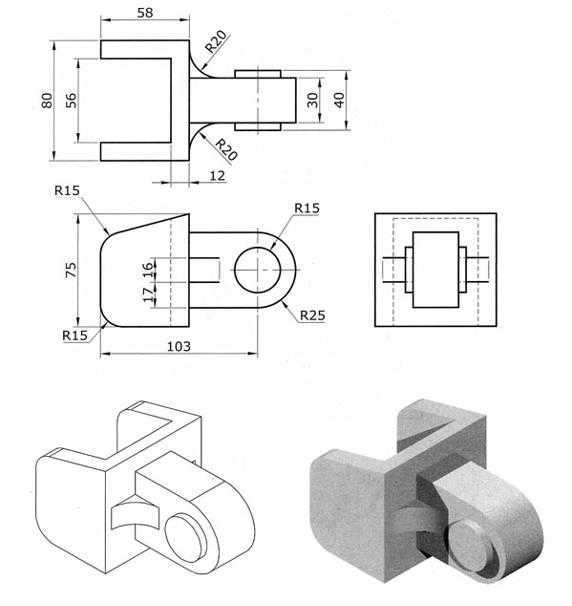

设计思路上，这类练习构件没有采用复杂的曲面特征，全部用基础的拉伸凸台、拉伸切除命令就能完成建模，首先搭建主体的直角基座部分，确定两个卡接面的垂直基准，之后在基座侧方叠加弧形凸台结构，凸台的圆弧半径和骨架凹槽的半径做间隙配合，预留0.1mm的装配公差，方便装配时顺利卡入，所有的棱边都做了R2左右的圆角处理，一方面是去除锐边避免装配时划伤操作人员或者绝缘材料，另一方面也能降低注塑或者3D打印加工时的应力集中，减少零件生产过程中的开裂风险。整个建模过程不需要用到高级装配或者曲面命令，很适合用来训练新手的基准选择意识，很多初学者容易忽略装配基准的对齐问题，做这类练习时可以刻意强化从装配需求反推建模基准的思维，避免后续做复杂结构时出现基准混乱、装配干涉的问题。

从外形尺寸与安装边界来看，这类构件的整体尺寸通常控制在30mm*25mm*20mm以内，适配功率在5W到20W之间的小型电源变压器，安装时不需要额外的固定螺丝，依靠自身和骨架、磁芯之间的卡接摩擦力就能完成固定，不会占用变压器额外的安装空间，也不会增加太多整体重量。构件的安装边界要注意和变压器引脚、外接接线端子保持至少2mm的安全距离，避免出现绝缘距离不足的问题，弧形凸台的突出高度控制在5mm以内，不会超出变压器骨架的外侧轮廓，方便后续变压器整体装入设备的安装腔体内，不会和周边的电路板、结构件产生干涉。

在实际的建模练习过程中，做这类构件还要注意考虑加工工艺的可行性，如果是采用注塑工艺生产，要注意拔模斜度的设置，所有沿脱模方向的面都要设置1度左右的拔模斜度，避免脱模时出现粘模的问题，如果是采用3D打印做样件验证，要注意支撑的添加位置，弧形凸台的下方如果是悬空区域，要添加易拆除的支撑结构，避免打印过程中出现塌陷。很多新手做这类练习时容易只关注外形的相似度，忽略工艺和装配的实际需求，做出来的模型看起来形状对，但实际没法加工或者装配，这也是基础练习阶段需要重点纠正的思维误区，建模不是单纯的画形状，而是要从实际生产、装配、使用的全流程去考虑结构的合理性。这类基础练习虽然结构简单，但背后对应的是工业产品设计中最核心的基准、公差、工艺、装配思维，把这些小结构的设计逻辑摸透，后续做复杂的变压器整机结构或者其他工业设备结构时，才能少出错误，提升设计效率。
