同轴嵌套式油路连接铜制接头结构

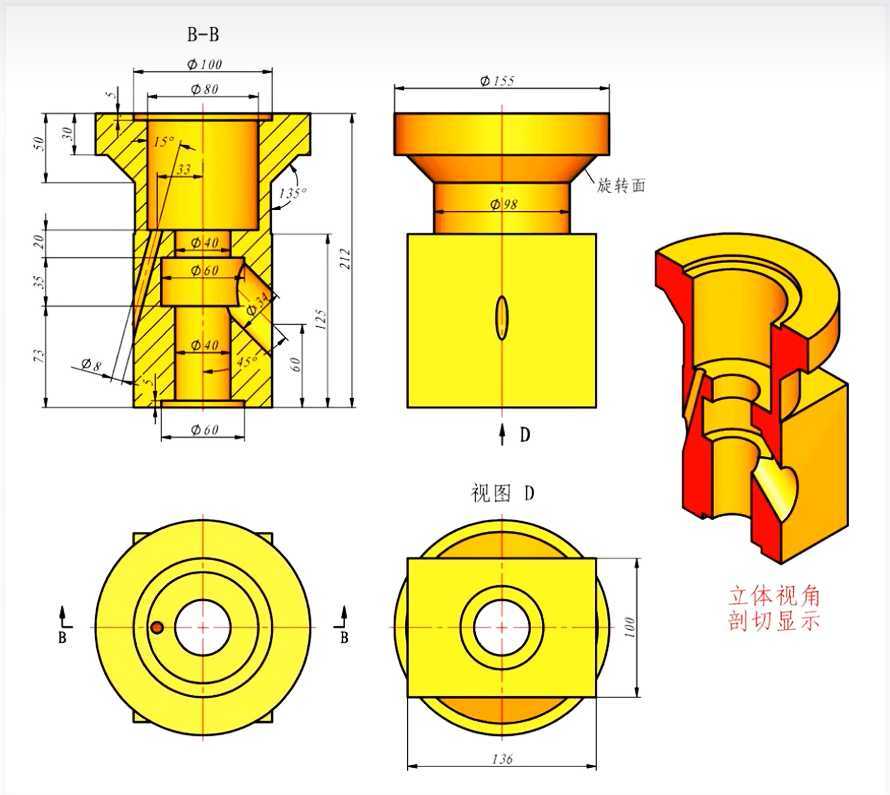

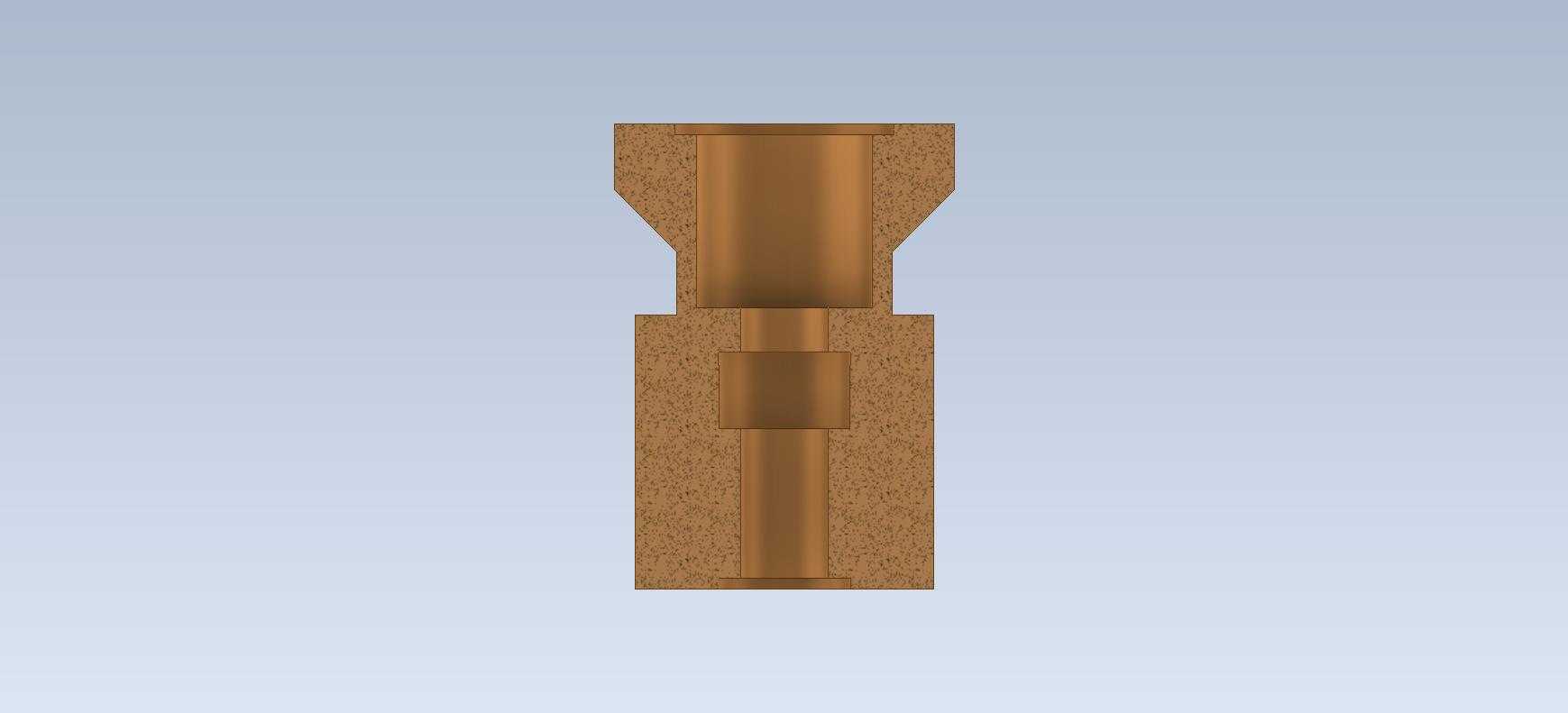

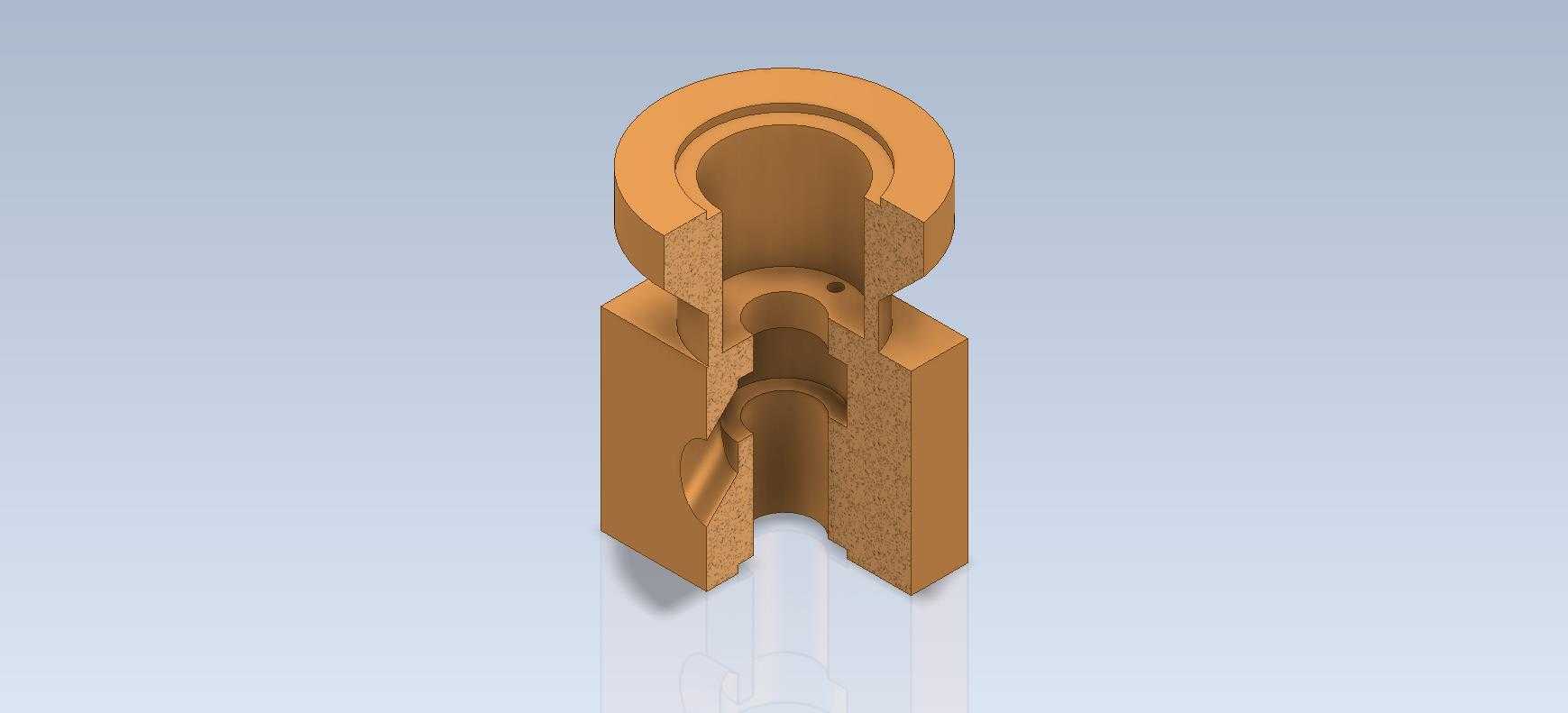

　　这类同轴嵌套的铜制接头，在低压流体输送回路、小型液压控制支路、气动系统末端接驳场景中应用十分广泛，尤其是在对介质导通密封性、零件抗锈蚀能力有要求的设备内部，铜材质的自润滑特性与抗腐蚀表现，能大幅降低长期使用后的接触面氧化渗漏风险。从结构剖视来看，零件整体采用上下分段式同轴布局，上部为带环形内槽的圆筒结构，环形槽的设计并非冗余结构，实际装配时可嵌入O型密封圈，当外部管路插入上部筒腔后，密封圈受挤压填充配合间隙，能承受0.6-1.2MPa的流体压力而不发生渗漏，上部外圆做了微小的倒角处理，方便装配时快速对准对接管路的内孔，避免硬装配导致的密封圈切边损坏。

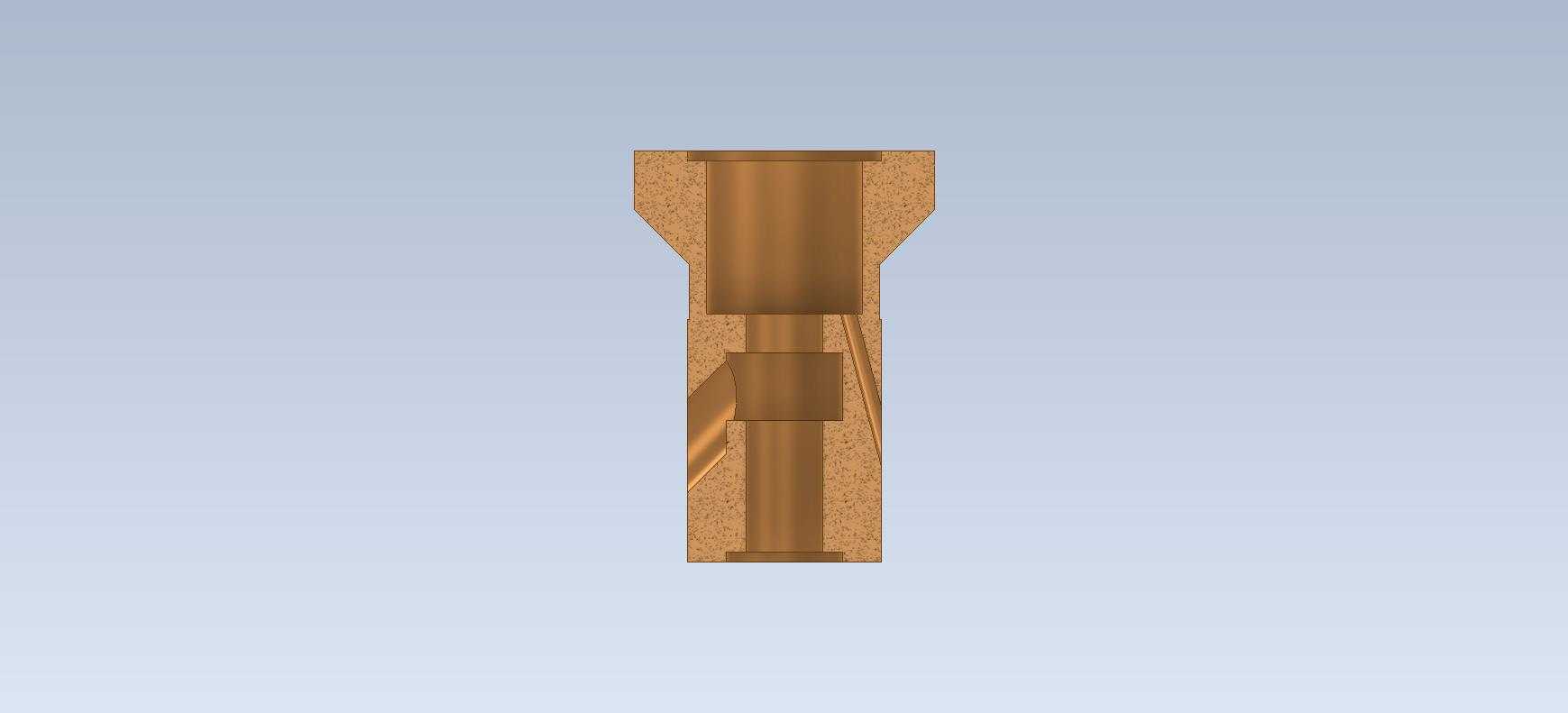

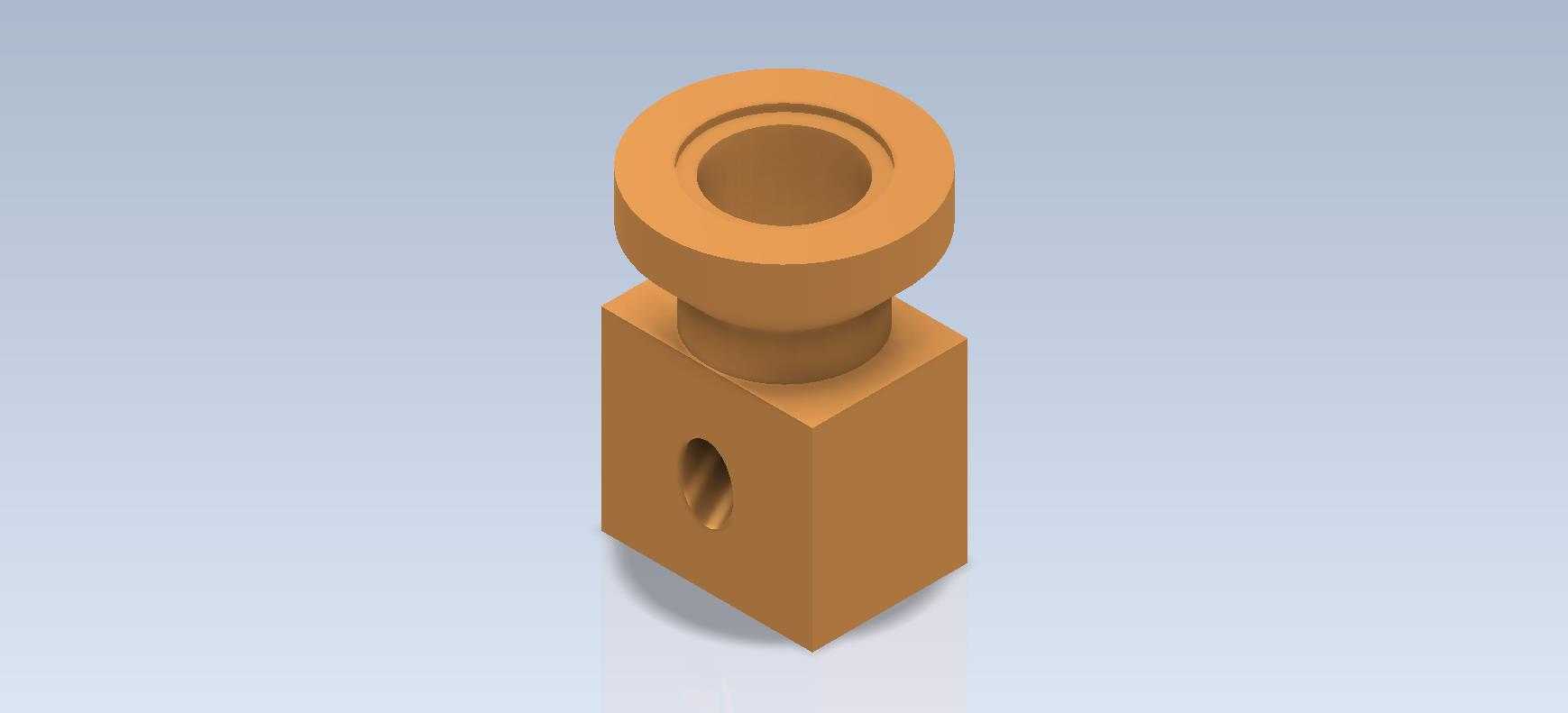

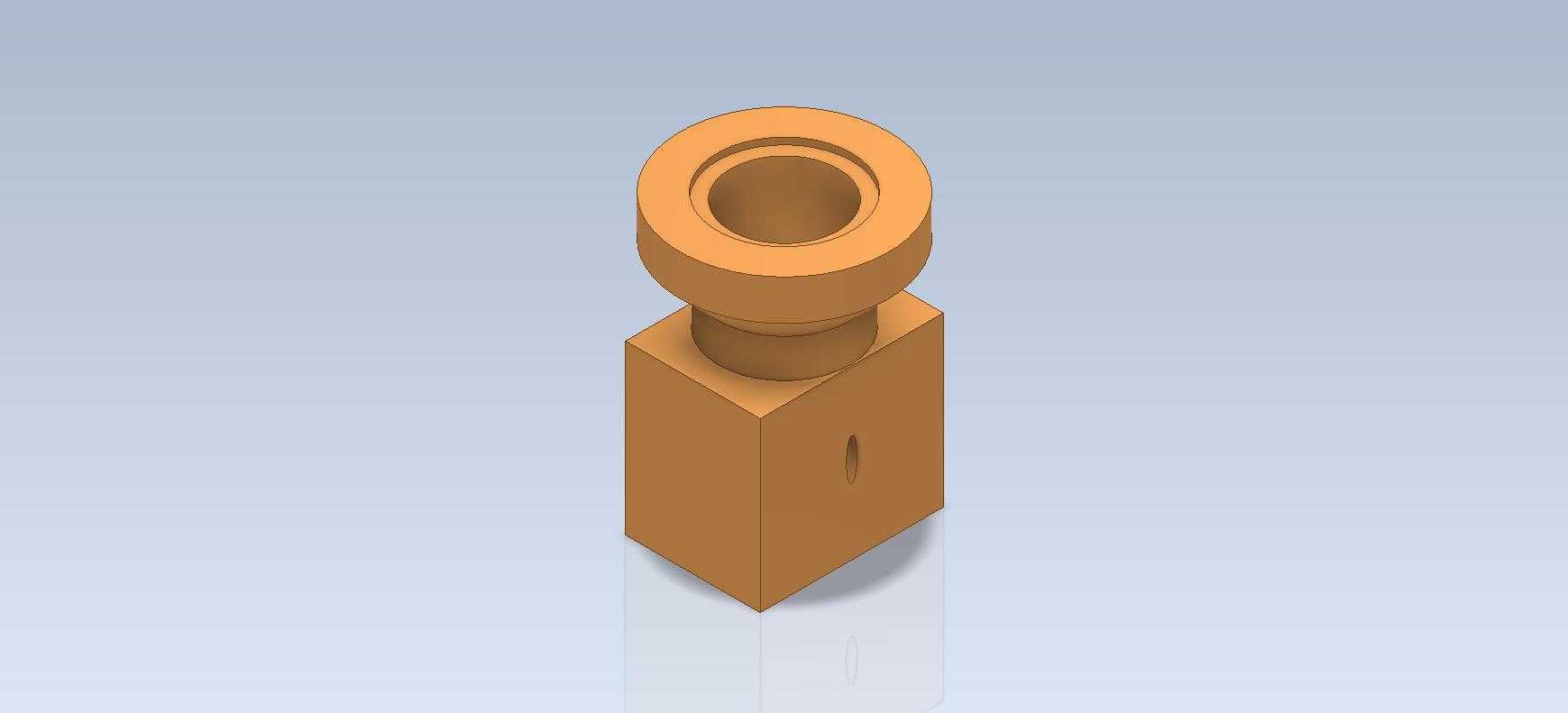

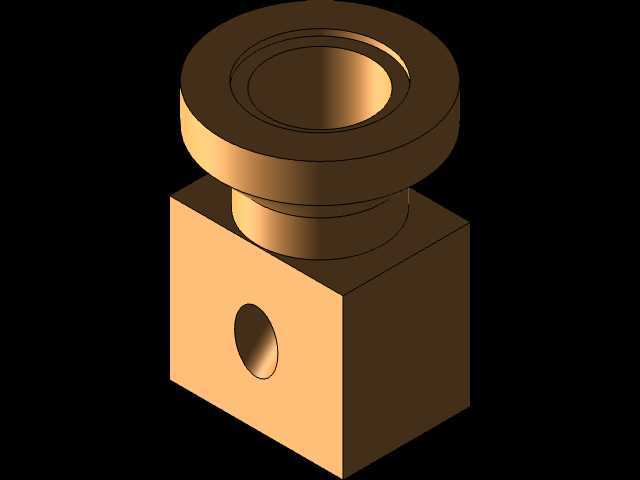

　　下部为带侧向通槽的方柱结构，方柱的四个平面可作为装配时的扳手夹持面，相比外六角结构，方柱夹持面的接触面积更大，拧紧时不容易出现打滑崩边的问题，侧向开设的通槽直接连通上部的中心腔道，主要作用是改变流体的导通方向，满足回路中直角转向的布设需求，同时通槽的边缘做了R0.5的圆角过渡，避免流体高速通过时产生尖锐的涡流噪音，也能减少介质中杂质在转角处的淤积。设计这类零件时，首先要匹配对接管路的通径要求，上部筒腔的内径尺寸公差通常控制在H7级别，和标准管路的外径形成间隙配合，既保证装配时的顺畅度，又不会因为间隙过大导致密封圈挤入缝隙造成损坏；下部方柱的尺寸要适配常用开口扳手的夹持规格，避免出现扳手尺寸不匹配无法拧紧的问题。

　　中心流道的直径要根据回路的额定流量计算，通流面积过小会导致流体阻力过大，造成系统压力损失，通流面积过大则会徒增零件的整体体积，占用不必要的安装空间。从安装边界来看，零件上部插入对接管路后，轴向的装配余量预留了3mm，可补偿管路加工时的长度误差，下部方柱的安装基面为平面，装配时可贴合设备的安装面板，侧向通槽的出口方向可根据管路布设需求在装配时旋转调整，拧紧后依靠密封圈的摩擦力保持角度固定，不需要额外的定位销结构。零件的壁厚设计也经过了强度校核，上部圆筒的壁厚在承受1.5倍额定压力时，周向应力远低于铜材的许用应力，长期使用不会出现胀裂变形的问题，下部侧向通槽的剩余壁厚也满足抗扭强度要求，拧紧时施加常规的扳手力矩不会造成槽体开裂。

　　这类接头相比传统的直角弯头，减少了一个中间连接点，降低了渗漏的概率，同时铜材质的导热性较好，在一些需要对流体进行辅助散热的回路中，还能起到一定的散热作用，适合用在小型液压站、实验台流体回路、小型气动设备的管路连接场景中。建模过程中需要注意各段同轴度的约束，上部筒腔和下部中心流道的同轴度公差要控制在0.02mm以内，避免流道错位导致的通流面积变化，所有的转角位置都要做圆角处理，既减少加工时的应力集中，也能避免流体流动时的阻力激增，密封圈槽的尺寸要严格匹配所选O型圈的线径与直径，槽深过浅会导致密封圈压缩量过大容易老化失效，槽深过细则会导致压缩量不足出现渗漏。
