带异形型腔的块状多孔连接结构件

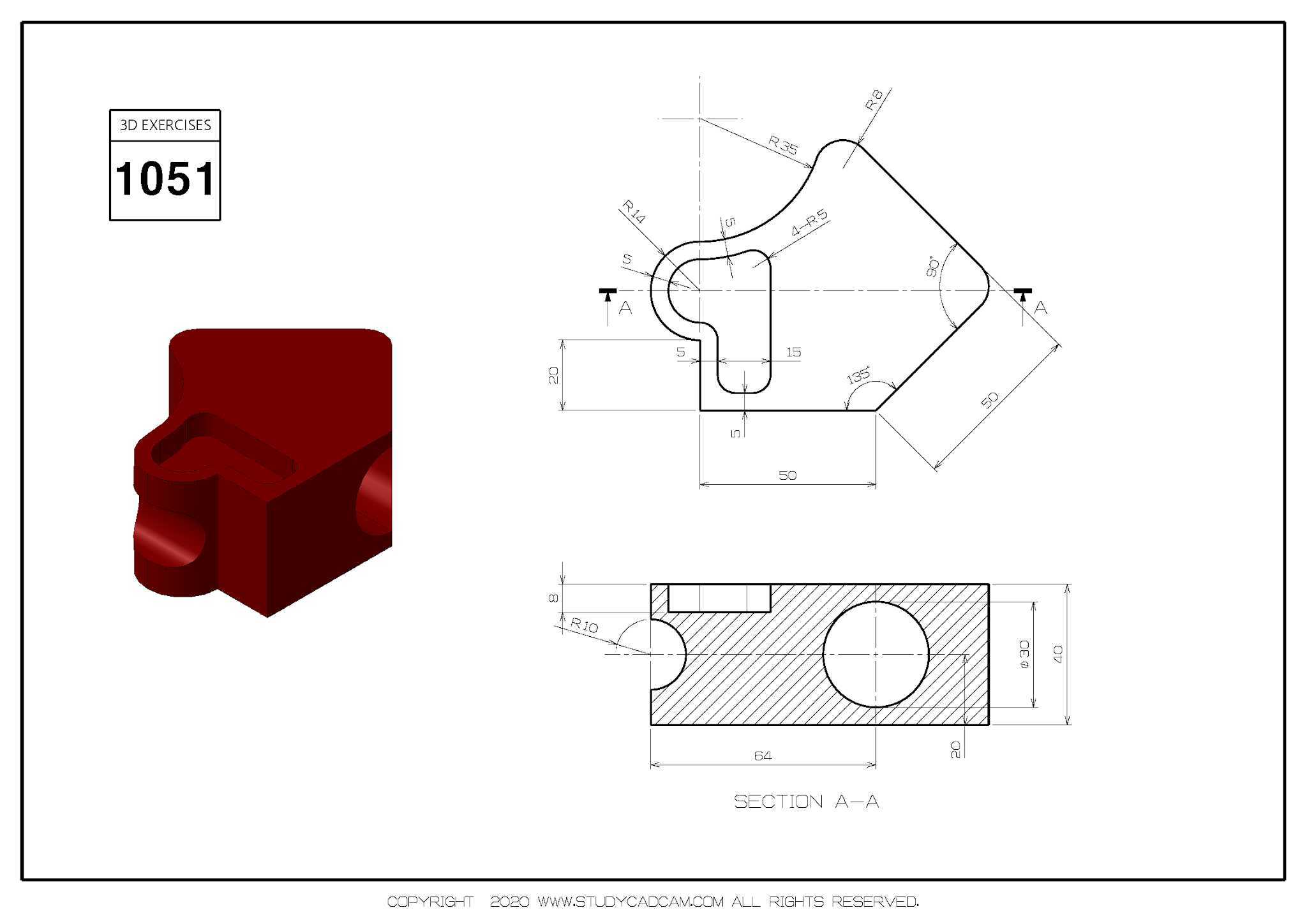

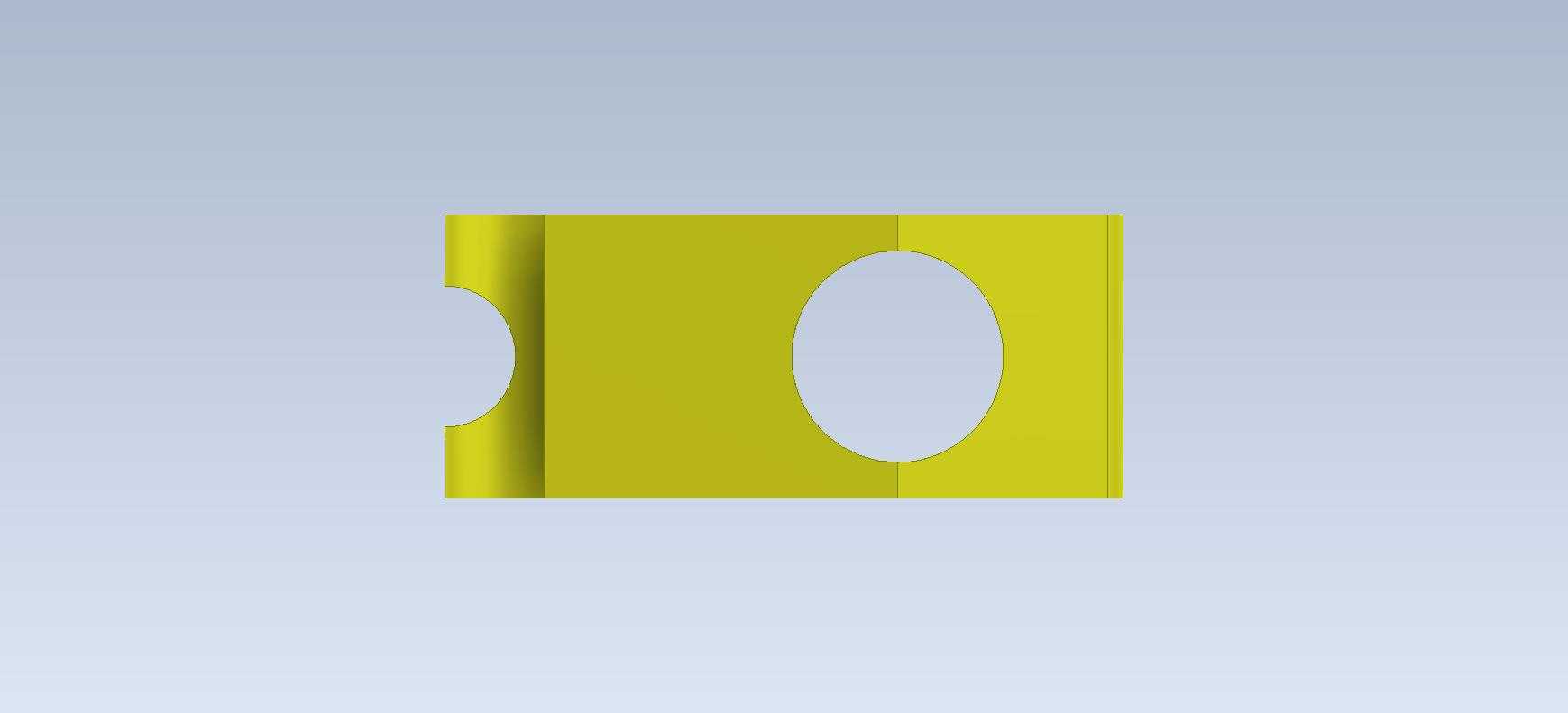

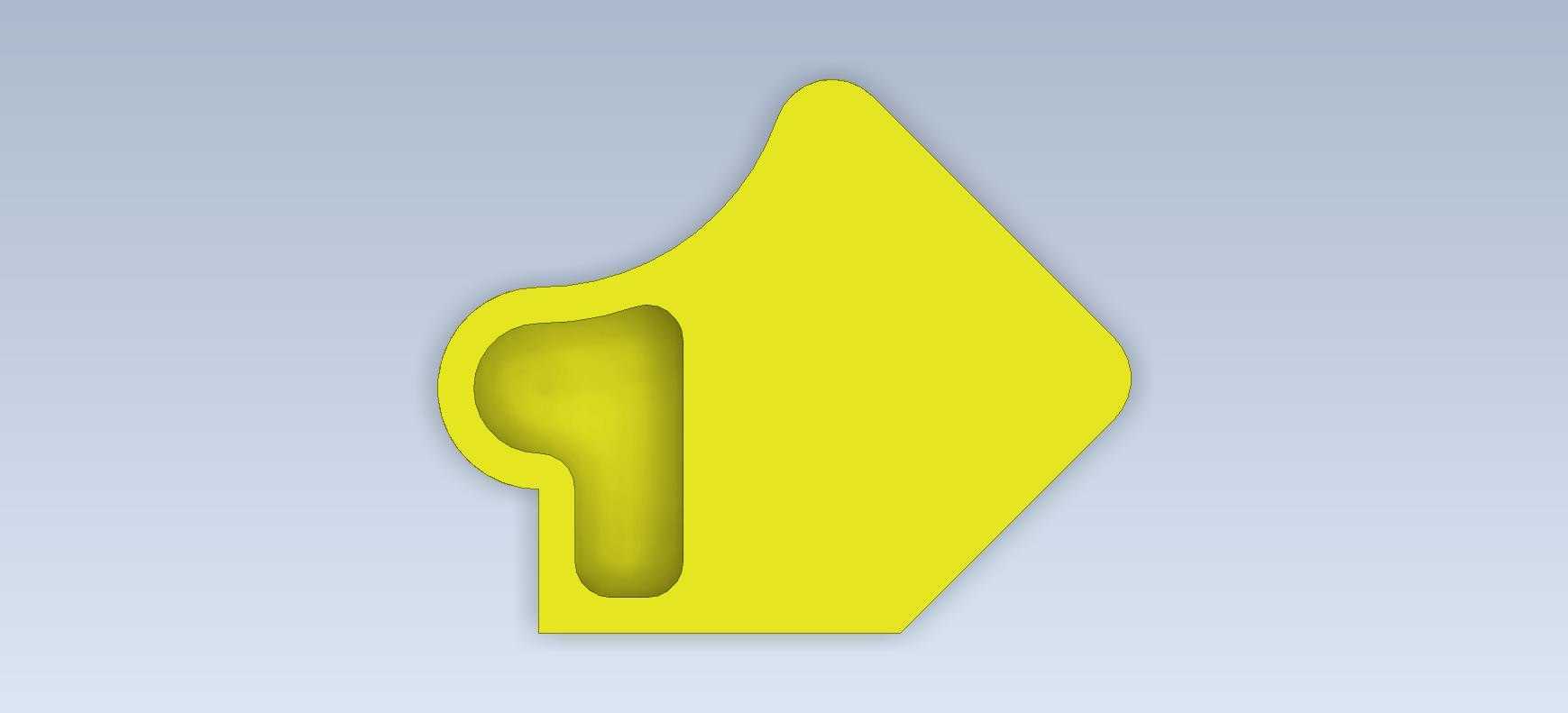

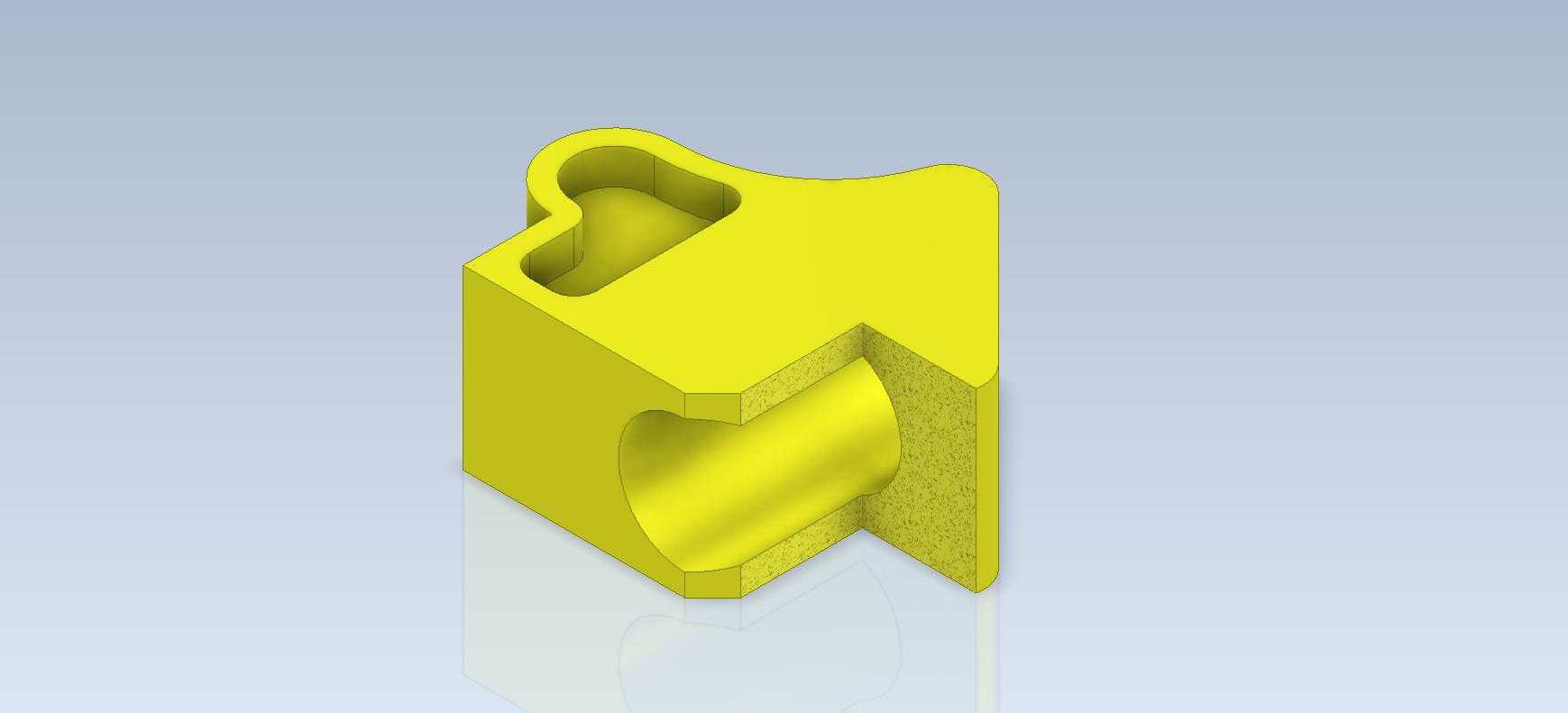

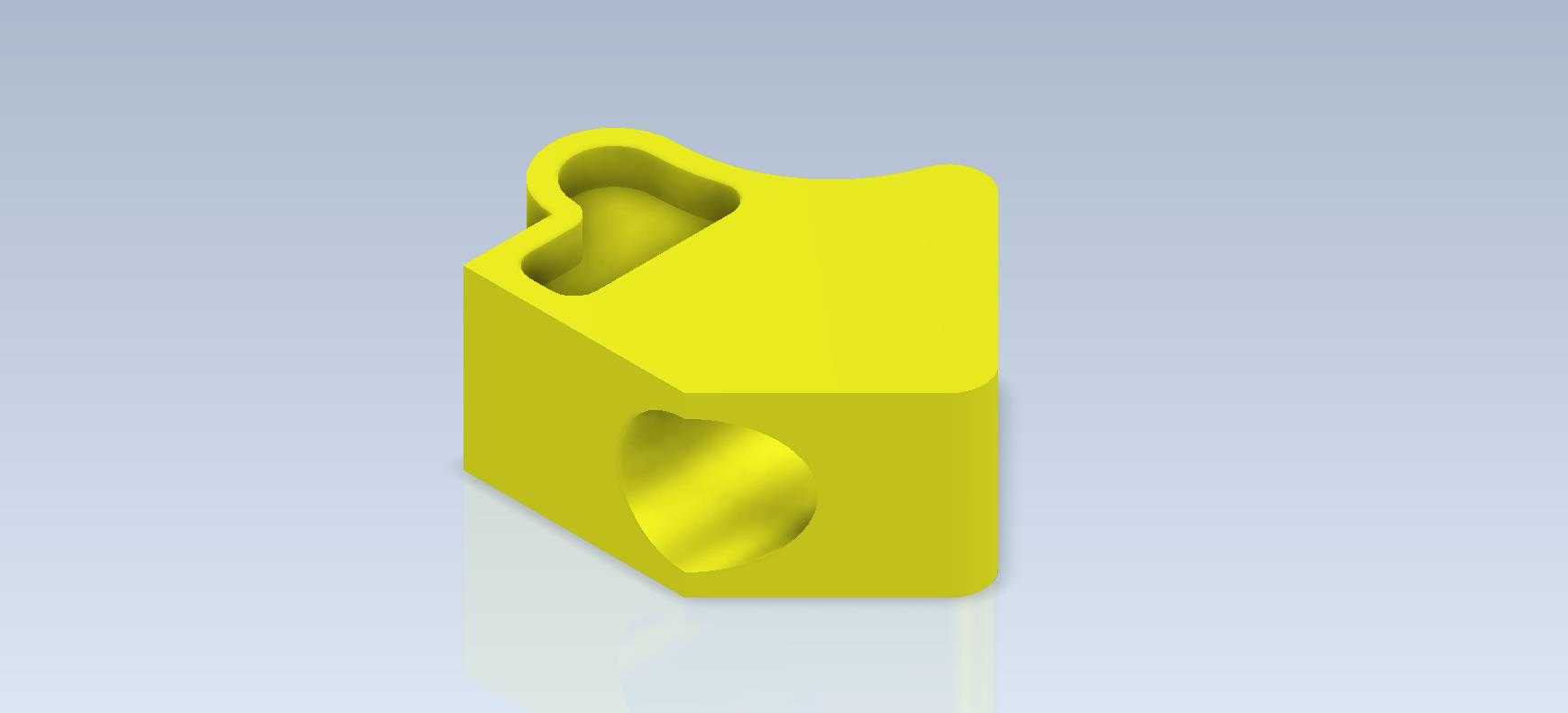

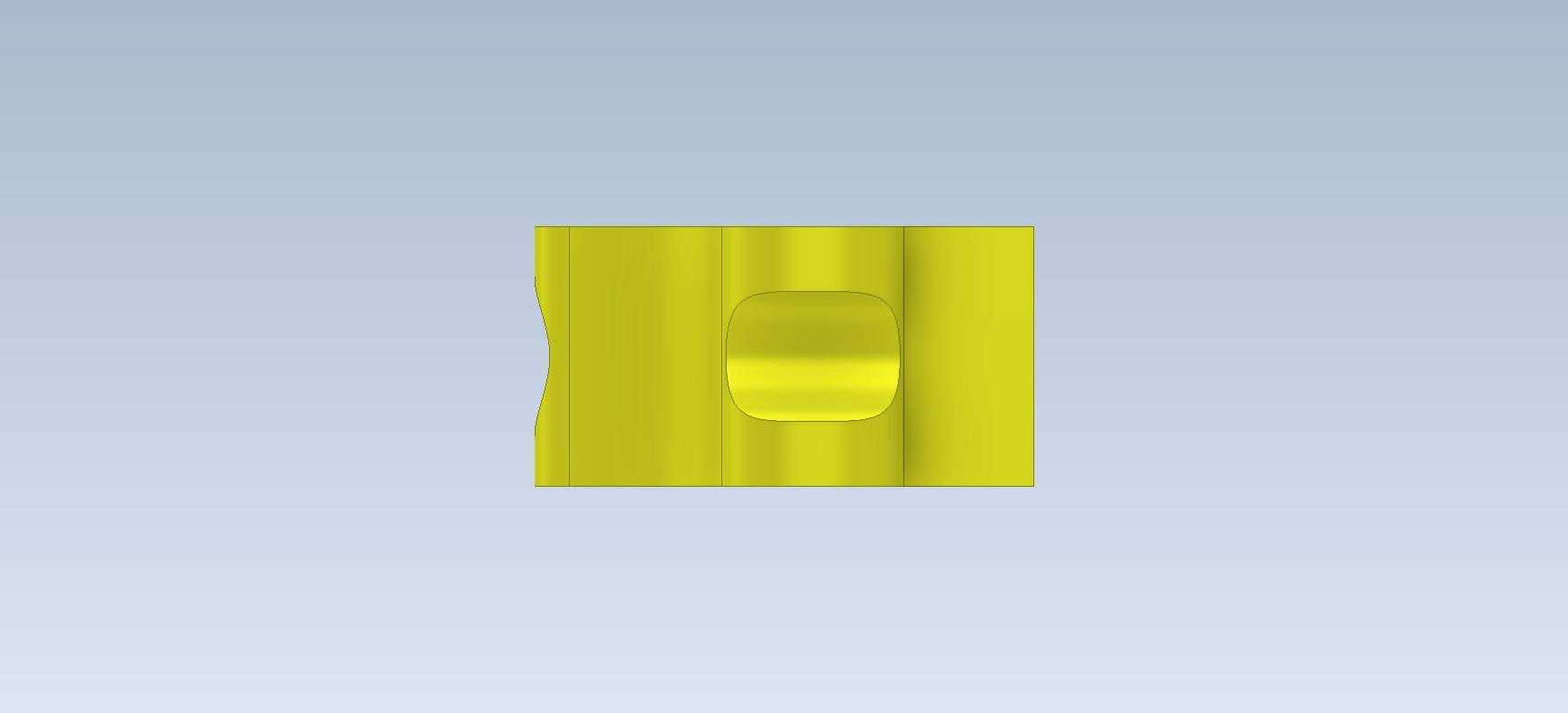

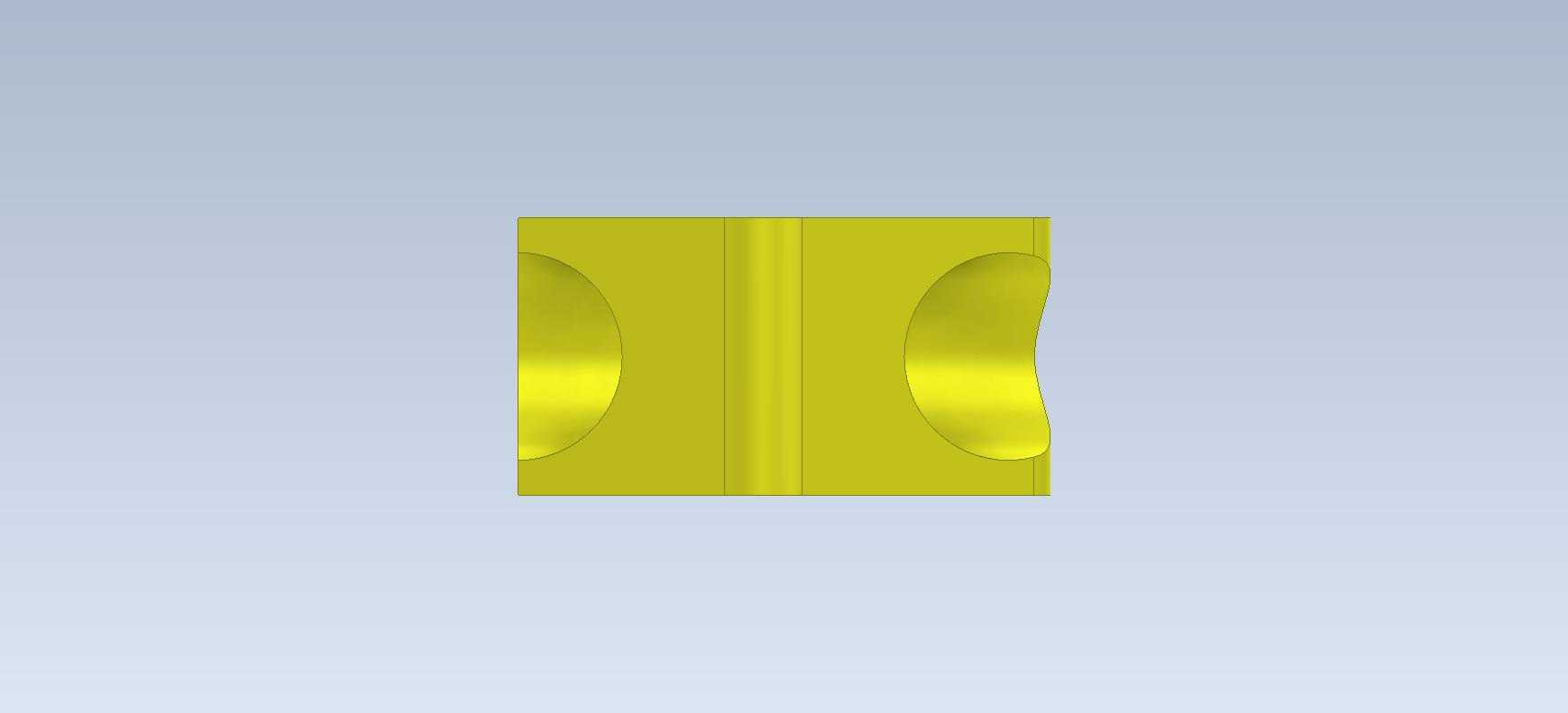

　　基体上开设的两处异形型腔并非随意设计，顶部的不规则内凹结构是为了匹配特定功能组件的外轮廓，实现嵌入式安装，让装入的组件表面和基体顶面基本齐平，避免突出部分干涉其他部件的运动路径；侧面的球形凹腔则是为了容纳端面上带圆弧凸起的对接零件，装配时可以依靠弧面的自定心特性快速找准对接位置，减少装配时的对位调整时间，同时弧面接触的形式相比平面接触，能在承受径向载荷时分散应力，避免局部应力集中导致的基体开裂。基体侧面开设的横向通孔是走件与锁紧的核心结构，孔的轴线和侧面球形凹腔的中心保持重合，这样锁紧件穿过通孔后，能够直接顶在对接零件的弧面中心位置，保证锁紧力沿轴线方向传递，不会出现偏载导致的零件移位。这类带异形型腔的块状多孔结构件，常出现在小型机电设备的内部安装工位中，作为辅助定位与功能承载的连接件使用，多数场景下会嵌入到设备的机架预留槽位内，承担小型功能模块的支撑、走线避让以及局部限位的作用。从结构设计逻辑来看，整体采用近似立方体的基体作为核心承载结构，这种规整的外轮廓能够最大化利用设备内部的矩形安装空间，减少无效空间占用，同时平直的外表面可以直接和相邻的安装面贴合，不需要额外加工适配的弧形对接面，降低装配环节的配作工作量。

　　设计这类结构时，首先要确认的是安装边界的尺寸约束，基体的长宽高需要完全适配安装槽的内部尺寸，单边预留0.1-0.2mm的装配间隙，既不会因为间隙过大导致安装后晃动，也不会因为间隙过小造成装配卡滞。型腔的深度需要根据嵌入组件的高度来确定，要保证组件装入后，突出基体表面的高度不超过周边部件的运动安全距离，避免设备运行时发生碰撞。横向通孔的直径要匹配选用的锁紧螺钉规格，孔的内壁粗糙度要控制在合理范围，保证螺钉能够顺畅穿过，同时通孔的位置要避开基体的应力集中区域，也就是顶部型腔和基体侧壁的衔接位置，防止钻孔时破坏侧壁的结构强度。

　　从加工可行性角度来看，这类结构如果采用金属切削加工，顶部的异形型腔需要使用三轴加工中心配合成型铣刀完成，加工时要注意型腔内壁和基体顶面的过渡圆角，圆角半径不能小于刀具半径，避免出现加工死角；侧面的球形凹腔可以使用球头铣刀走圆弧插补路径加工，加工前要找准凹腔的中心位置，保证和横向通孔的同轴度误差在0.05mm以内，否则会影响锁紧时的受力均匀性。如果是采用塑料注塑成型的方式生产，需要在型腔的位置设计合理的脱模斜度，一般取1-1.5度即可，避免脱模时拉伤内壁表面，同时在壁厚不均匀的位置，也就是型腔和外壁衔接的厚壁区域，要设计合理的减重结构，防止注塑成型后出现缩痕影响零件外观和尺寸精度。

　　在实际设备应用中，这类结构件往往不会作为核心承重部件使用，更多是承担辅助定位和模块集成的作用，所以设计时不需要追求过高的材料强度，根据使用环境选择合适的材料即可，如果是在常规室内设备中使用，选用普通ABS或者铝合金6061就能够满足强度要求，如果是在有腐蚀或者高温的工况下使用，则需要更换为对应的工程塑料或者不锈钢材料。另外在建模过程中，要注意所有棱边的倒角处理，外部棱边一般做0.5mm的倒角去除毛刺，避免装配时划伤操作人员，内部型腔的棱边则根据装配需求做小圆角过渡，减少应力集中的同时，也能让装入的组件更加顺畅。这类结构虽然看起来简单，但是非常适合作为三维建模的练习案例，能够帮助初学者掌握异形型腔的绘制、孔特征的定位、倒角圆角的处理等基础建模技能，同时也能让学习者理解结构设计和加工工艺、装配需求之间的关联，避免出现只追求外观造型而忽略实际加工可行性的问题。在实际选型使用时，还要注意基体的安装固定方式，一般会在基体的底部或者侧面设计沉头孔，使用螺钉将其固定在设备的机架上，沉头孔的深度要保证螺钉装入后头部不突出基体表面，避免和装入的功能组件发生干涉。
