三角加强型铰接支撑连接构件

　　这类带三角加强结构的铰接支撑件，在轻工输送线、小型工装夹具、非标自动化设备的连杆传动单元里应用十分广泛，核心作用是在两个存在相对转动需求的构件之间，提供刚性足够、转动顺畅的连接支撑，同时承受设备运行过程中产生的径向载荷与小幅弯矩，避免连接部位出现应力集中导致的变形或断裂。从实际使用场景来看，这类构件常被用在输送线的挡料机构翻转臂、工装夹具的压紧摆臂、小型设备的可调支撑脚连接部位，相比无加强结构的单片耳板连接，它的抗扭、抗弯折性能提升十分明显，在频繁往复摆动的工况下，使用寿命能达到单片耳板结构的三倍以上，尤其适合中低速、中等载荷的铰接传动场景。

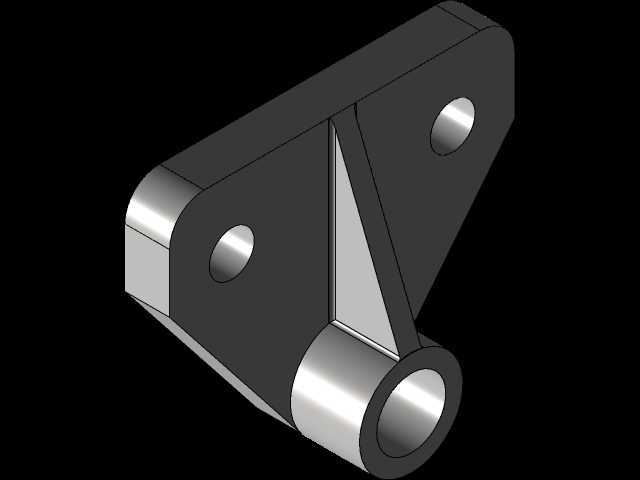

　　从结构设计逻辑来看，这个构件的主体采用两块平行的耳板搭配底部的铰接套筒组成，两块耳板上分别开设同轴的光孔，用于穿装销轴实现与被连接构件的铰接固定，耳板之间设置的三角形加强筋，恰好沿着构件受力时的主应力迹线方向布置，能够在不额外增加过多整体重量的前提下，大幅提升耳板与底部套筒连接位置的结构强度，避免长期受载后耳板与套筒衔接处出现开裂。底部的铰接套筒内壁为光滑通孔，用于穿装主轴或固定销轴，套筒的轴向长度经过匹配设计，既能够保证与配套轴件的接触长度足够，降低接触面的比压，减少转动过程中的磨损，又不会因为过长导致整体结构冗余，占用过多安装空间。耳板上的两个安装孔采用同轴等径设计，孔位的位置度公差在设计时需要严格控制，否则穿装销轴后会出现别卡问题，导致铰接转动不畅，甚至会在运行过程中产生额外的附加载荷，加速销轴和孔位的磨损。

　　在安装边界方面，这类构件的安装需要预留足够的摆动空间，首先要确认底部套筒的轴向长度，配套的安装座需要留出对应宽度的安装位，保证套筒装入后不会与两侧的安装立板出现摩擦干涉；两块耳板的间距决定了与之配合的连接臂的厚度，配套连接臂的厚度需要比耳板间距小0.5到1毫米，预留出装配间隙，避免装配后出现夹滞问题。耳板上的安装孔中心到底部套筒中心的中心距是核心安装参数，这个尺寸直接决定了配套连杆机构的传动比和摆动行程，在选型替换时需要严格匹配原尺寸，否则会导致整个传动机构的行程出现偏差，无法实现预设的动作逻辑。另外，构件的整体外轮廓没有尖锐的棱角，所有边角都做了小倒角处理，既能够避免装配过程中划伤操作人员，也能够减少热处理过程中的应力集中问题，降低零件淬火时出现开裂的风险。

　　从建模练习的角度来看，这类零件非常适合初学者掌握基础的三维建模逻辑，建模过程中可以先通过草图绘制主体的截面轮廓，利用拉伸命令生成主体基础结构，再通过拉伸切除命令加工出各个安装孔和套筒的内孔，三角加强筋部分可以通过筋特征命令快速生成，最后添加倒角、圆角等工艺特征即可完成建模。整个建模过程没有复杂的曲面特征，全部由规则的拉伸、切除、筋、倒角等基础特征组成，能够帮助初学者快速理解零件从二维草图到三维实体的生成逻辑，同时也能在建模过程中理解加强筋的布置原则、铰接部位的结构设计思路，为后续更复杂的机械零件建模打下基础。在实际生产中，这类零件一般采用Q235或45号钢加工而成，承受载荷较大的场景下会采用45号钢并进行调质处理，提升零件的综合力学性能，孔位和套筒内壁会根据使用需求选择是否加装衬套，有耐磨需求的场景下会在孔内压入铜套或钢套，降低转动过程中的磨损，延长零件的使用寿命，维护时只需要定期更换衬套即可，不需要整体替换构件，能够有效降低设备的维护成本。
