在日常的机械结构装配场景里,这类双角支撑件是非常常见的小型连接构件,多数出现在需要实现两个垂直方向或者成固定夹角方向的部件转接、载荷传递的工位上,比如小型自动化生产线的型材框架边角加固、检测设备的传感器安装支架转接、小型工装夹具的角度定位支撑等场景都能见到同结构原理的零件。从实际使用的功能来看,这个零件核心作用是在两个成角度的安装面之间建立刚性连接,同时通过自身的柱体结构承担一定的径向和轴向载荷,避免直接连接两个部件时出现应力集中或者安装角度偏差的问题。

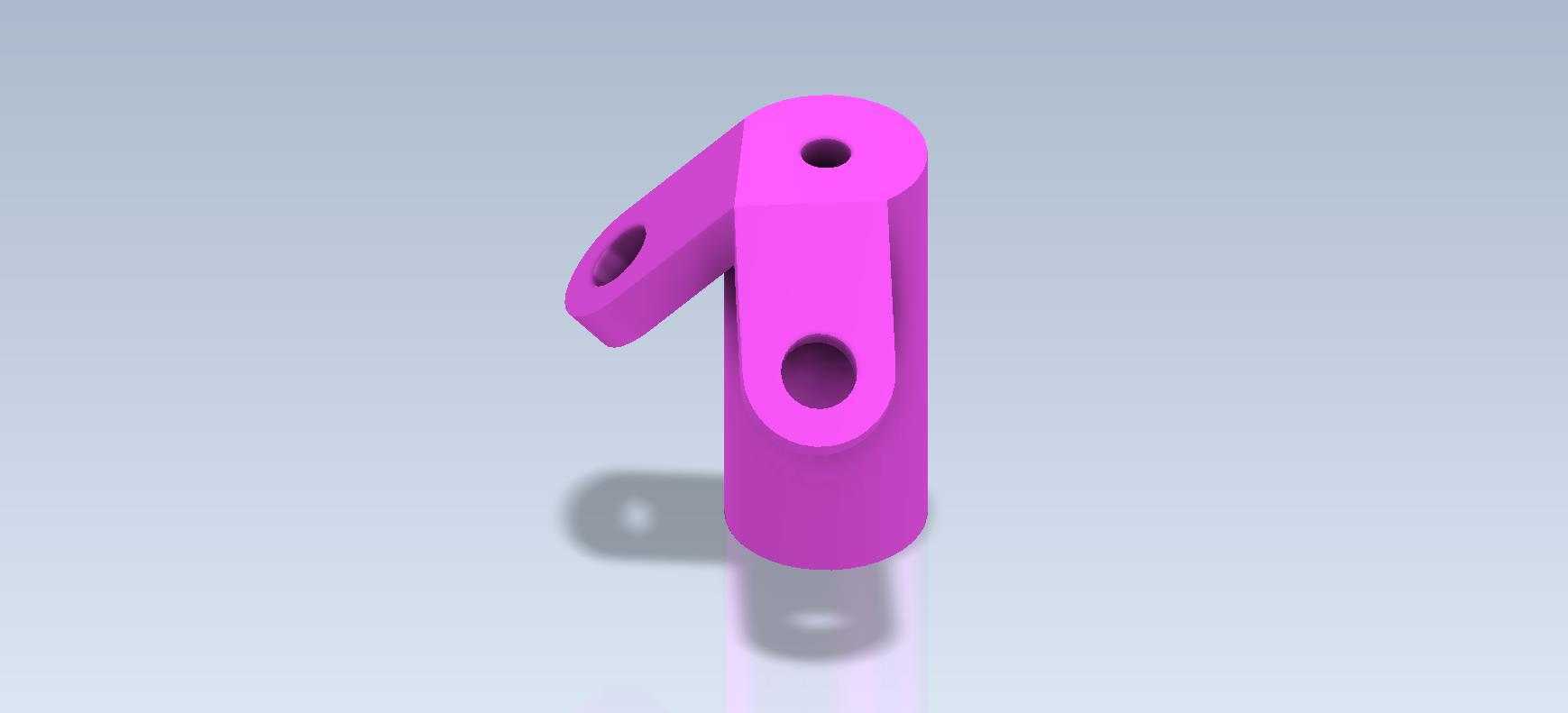

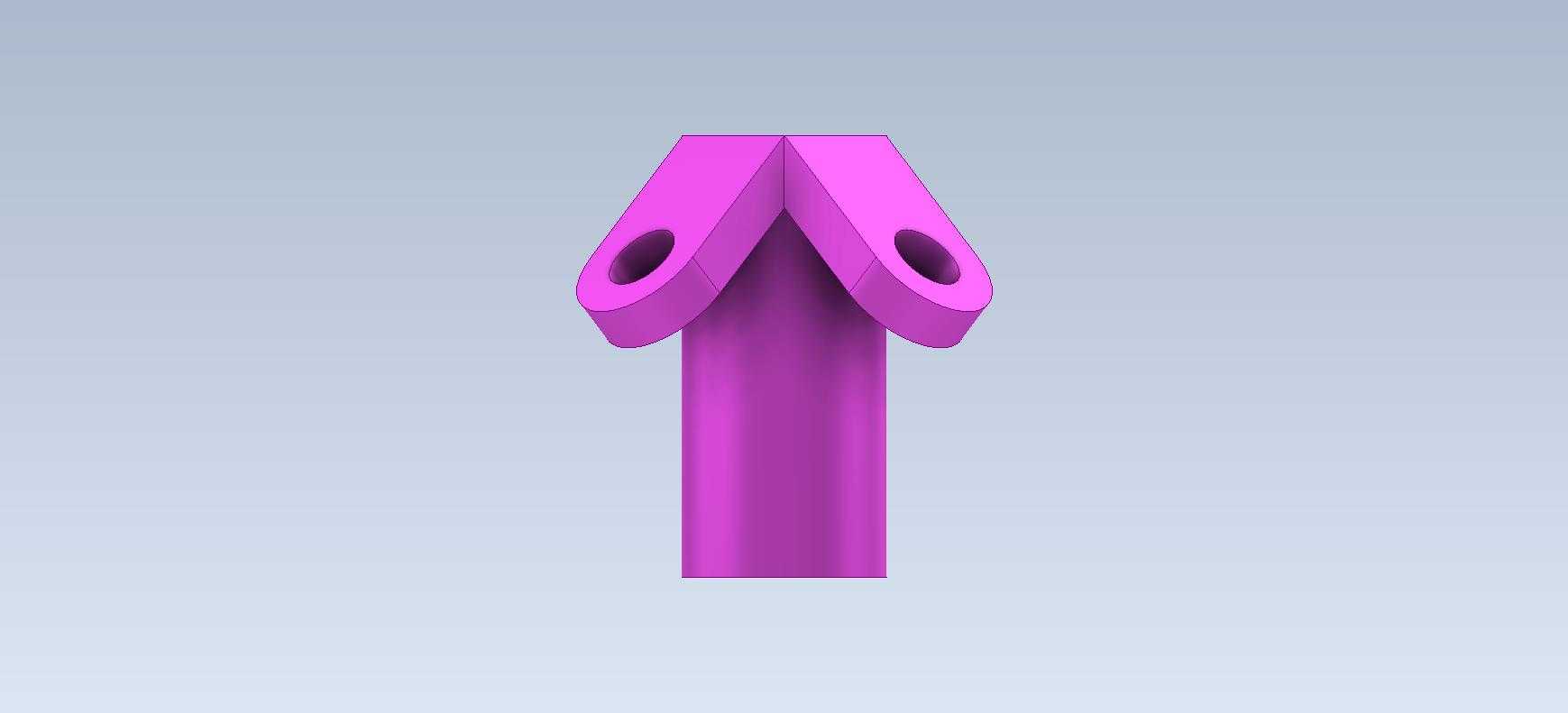

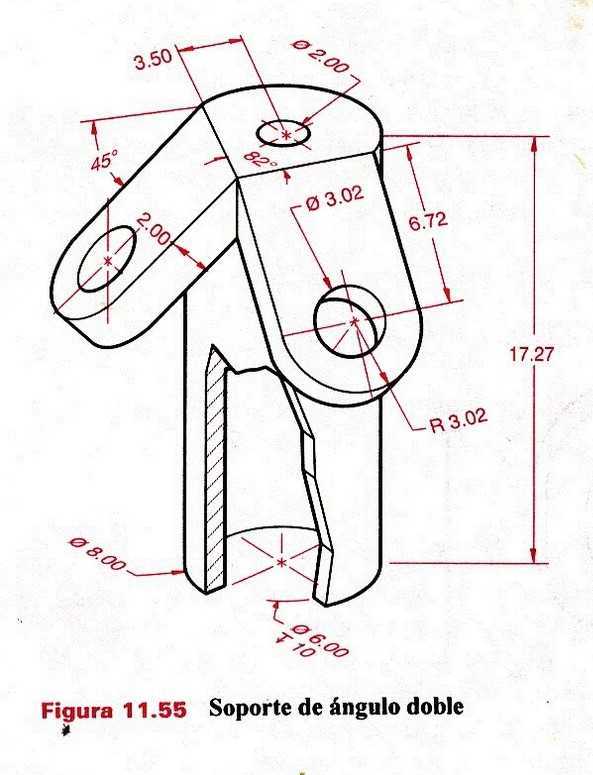

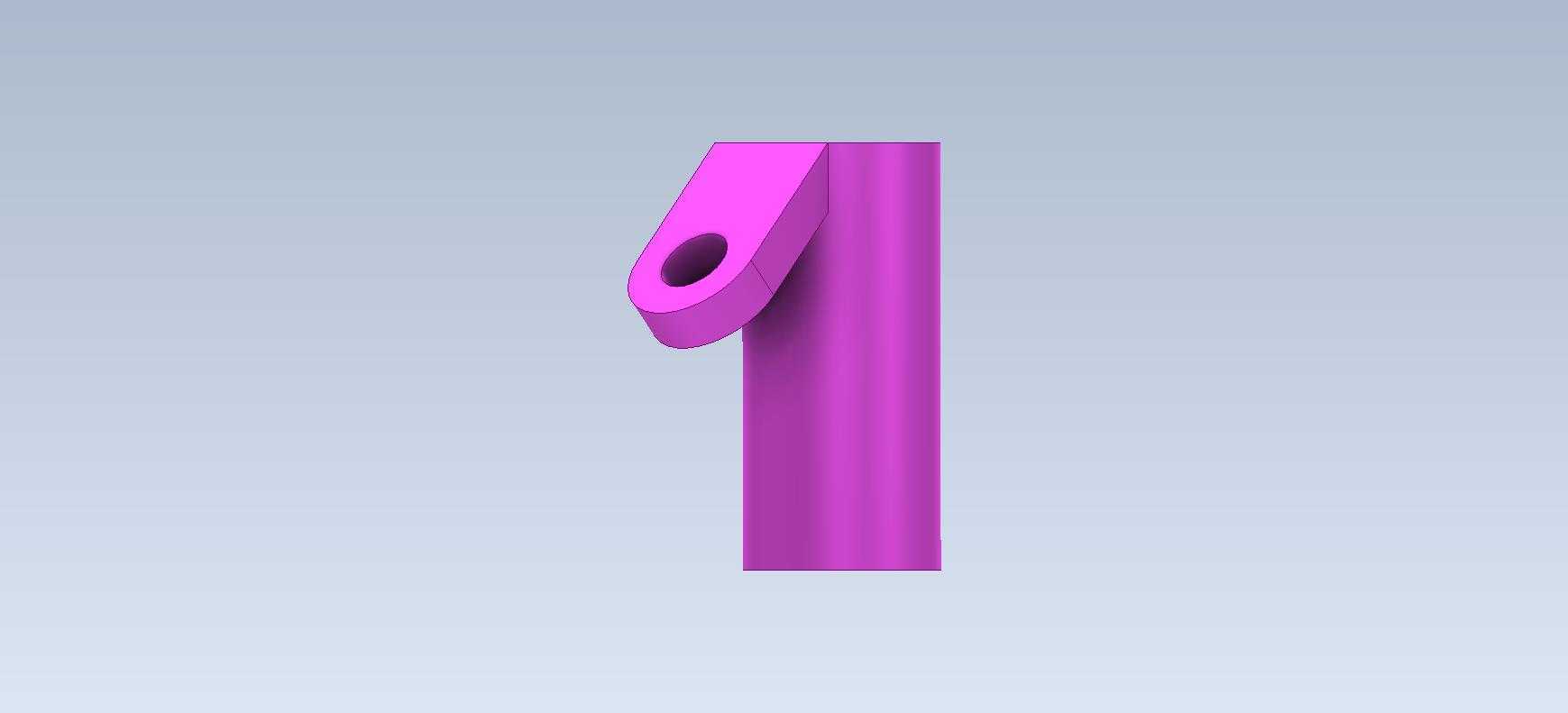

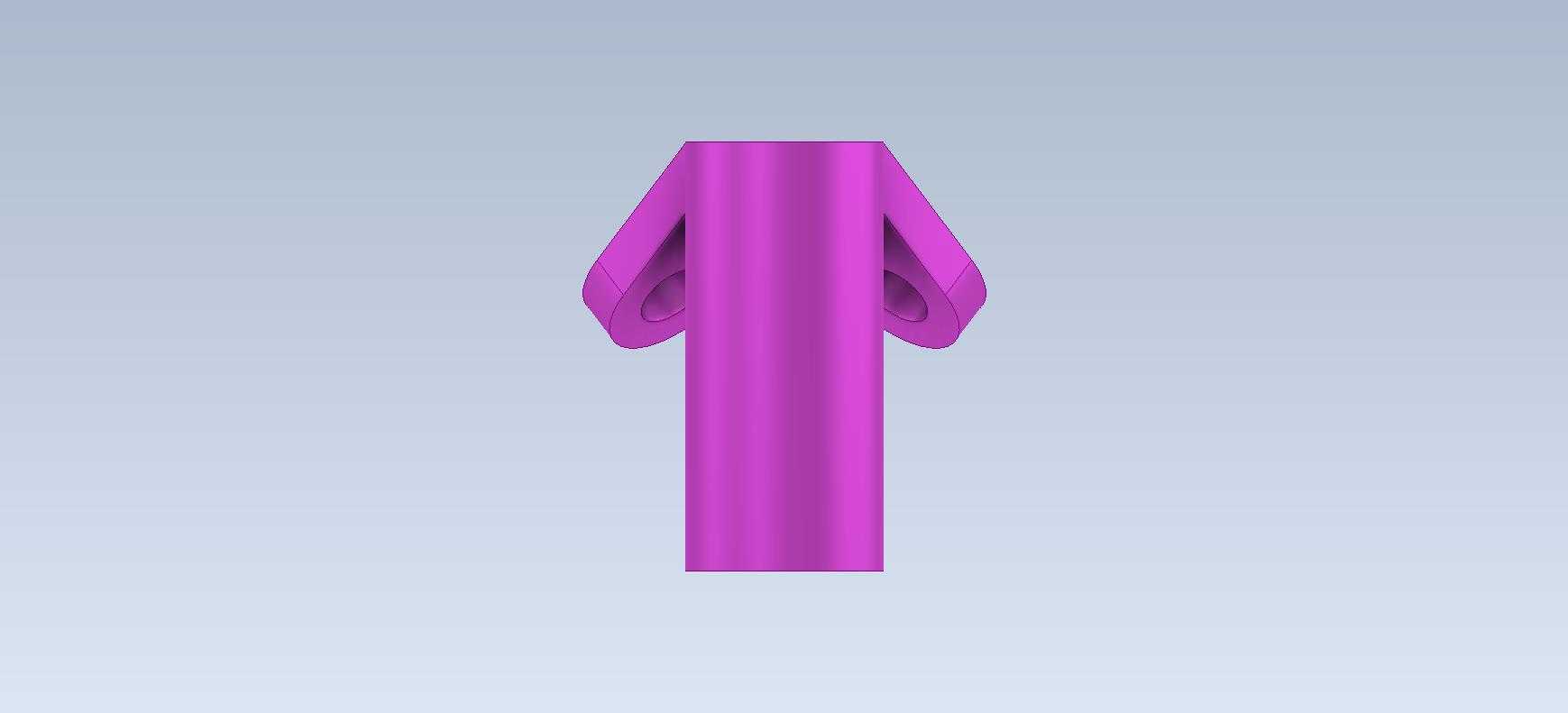

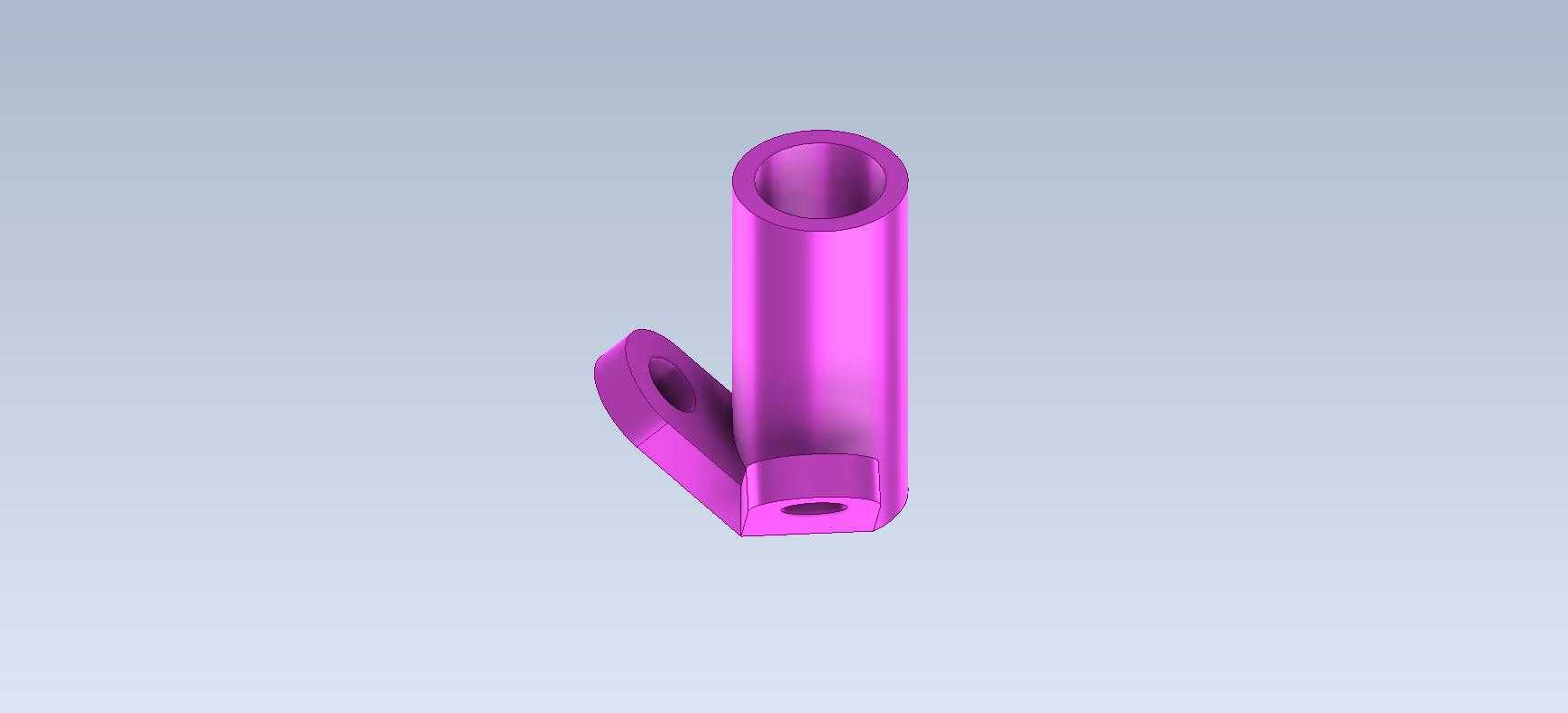

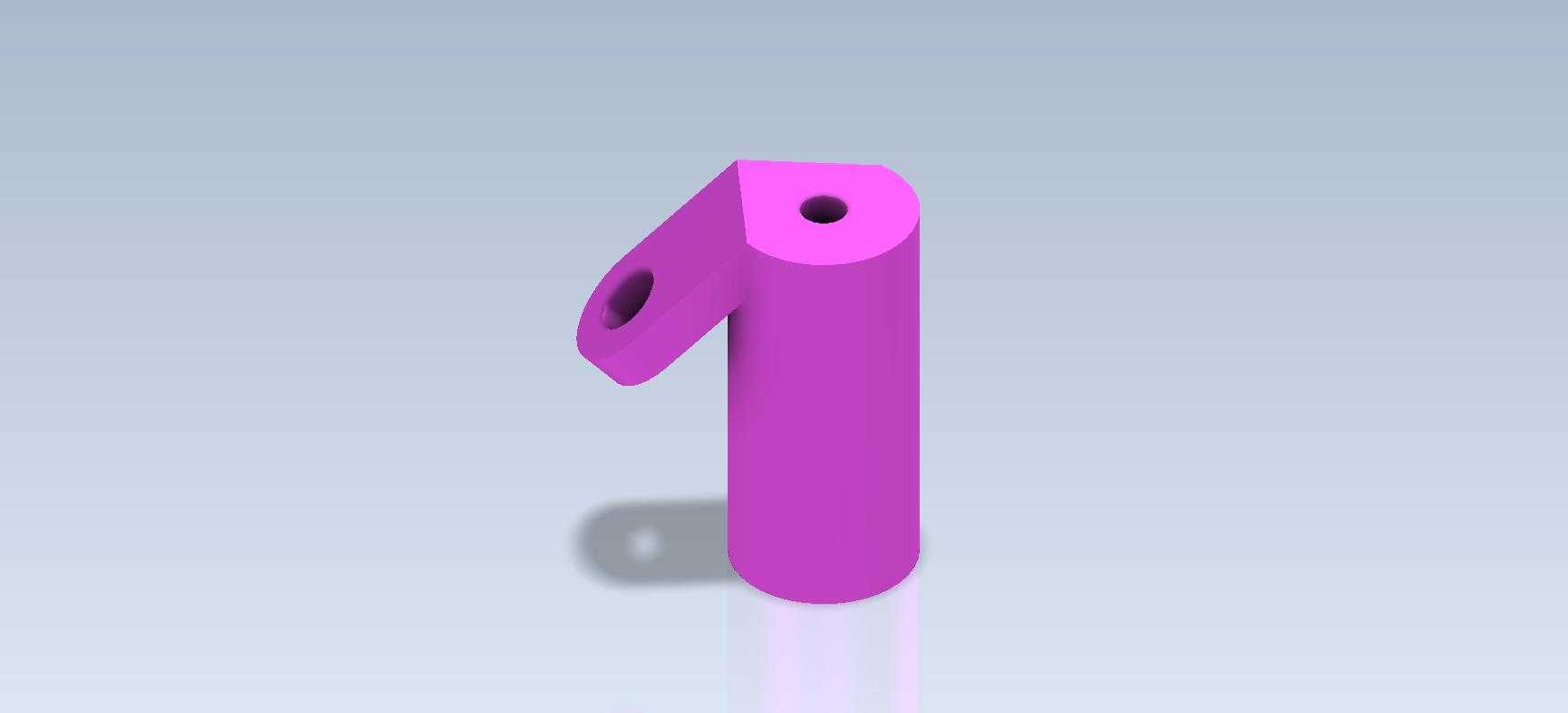

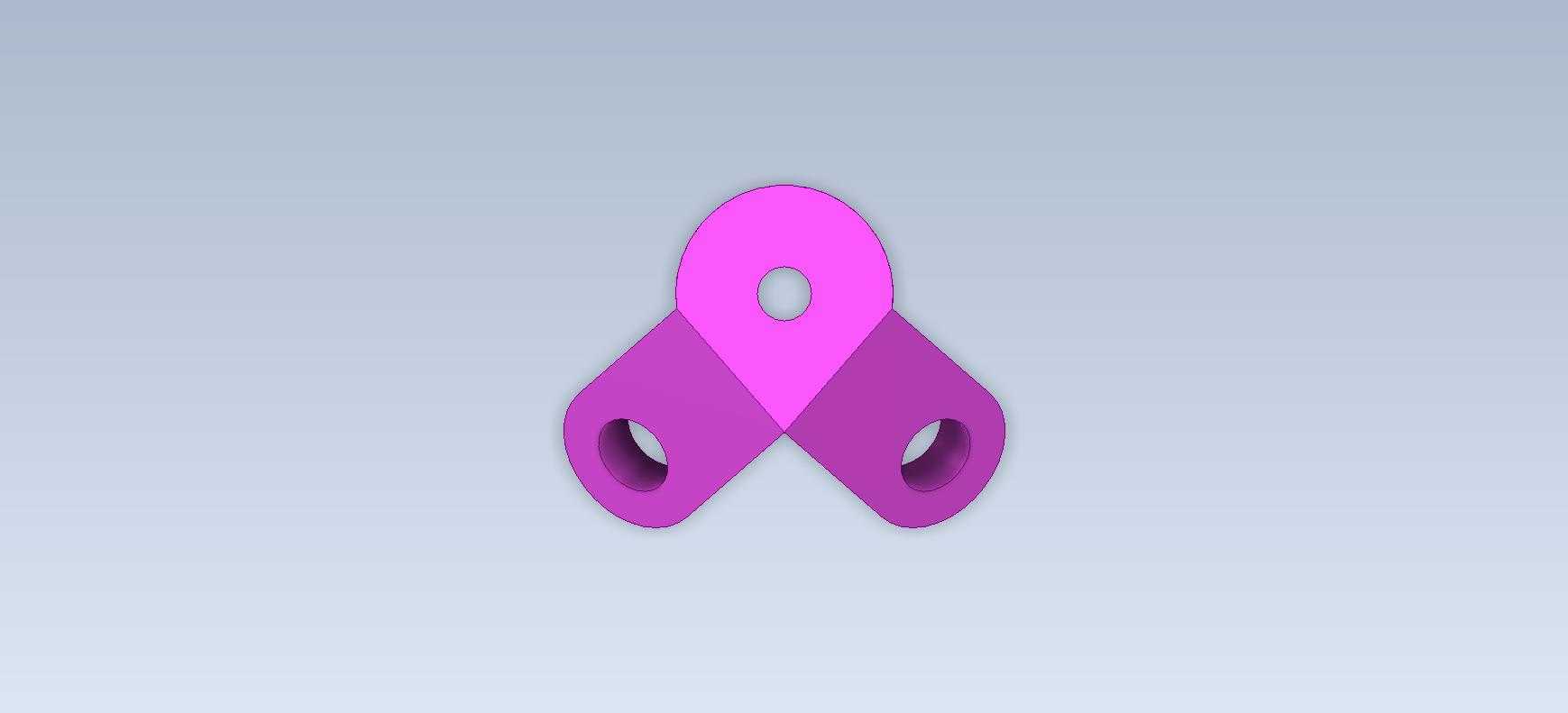

从设计思路上看,这个零件采用了一体化的柱体加斜向支耳的结构,没有采用拼接式设计,就是为了减少装配环节的累计误差,同时提升整体的结构强度,避免拼接处出现应力断裂的风险。主体的竖直圆柱段是主要的承载基体,圆柱上开设的两个同轴通孔,一个位于圆柱顶端,一个位于圆柱中下部,分别对应不同方向的安装固定需求,顶端的通孔用于和上方的垂直方向部件进行螺栓或者销轴连接,中下部的通孔则可以实现和侧面安装基座的固定,或者作为走线、减重的工艺孔存在。斜向延伸的支耳部分和主体圆柱呈固定夹角,支耳上同样开设了一个通孔,这个孔的轴线和主体圆柱上的孔轴线形成固定的空间角度,用来安装需要倾斜固定的功能部件,比如小型气动喷嘴、检测探头、导向杆等零件,保证安装后的部件角度符合工位的作业要求。
在外形尺寸和安装边界的考量上,这类练习件的尺寸设定通常遵循通用机械设计的最小安装空间原则,主体圆柱的外径设定要满足M6或者M8规格螺栓的安装边距要求,保证螺栓安装后圆柱侧壁有足够的壁厚承担剪切力,不会因为壁厚不足导致安装后柱体开裂。斜向支耳的伸出长度需要保证安装后的部件不会和主体圆柱产生干涉,同时支耳的厚度要和主体圆柱的壁厚保持协调,避免出现壁厚突变导致的注塑或者机加工过程中的变形问题。所有孔位的边缘都做了倒角处理,一方面是去除机加工后的毛刺,避免安装时划伤操作人员或者配合零件,另一方面也能在螺栓穿入时起到导向作用,提升装配效率。

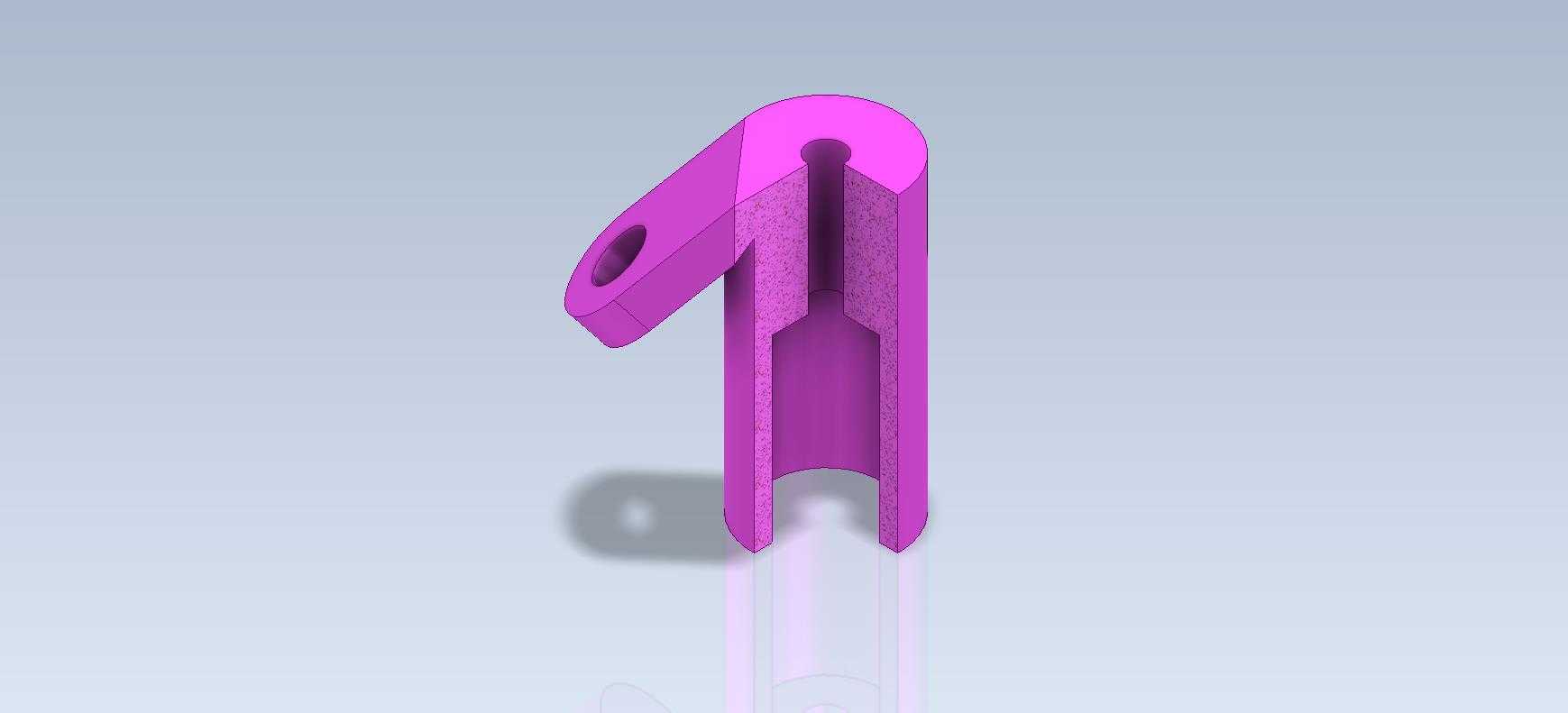

建模过程中需要重点关注几个结构细节,首先是斜向支耳和主体圆柱的相贯线处理,要保证两个特征融合处的圆角过渡自然,避免出现尖锐的棱角,减少应力集中点,这也是实际零件生产中必须注意的工艺细节,如果相贯处没有圆角过渡,在承受交变载荷的时候很容易从接缝处出现疲劳裂纹。其次是各个孔位的同轴度和位置度要求,虽然是基础练习模型,但也要按照实际工程要求设定公差基准,以主体圆柱的下端面为第一基准,圆柱的中心轴线为第二基准,标注各个孔的位置尺寸,保证实际加工出来的零件能够顺利和配合件装配,不会出现孔位错位无法安装的问题。另外,零件的拔模角度设置也需要符合工艺要求,如果是采用注塑工艺生产,主体圆柱和斜支耳的脱模方向要保持一致,拔模角度控制在1-1.5度之间,避免脱模时出现零件表面拉伤的问题;如果是采用金属机加工工艺,则不需要设置拔模角,但要考虑刀具的进出刀空间,避免出现刀具无法加工到的死角。
从实际选型的角度来看,这类支撑件的材质选择通常根据使用场景的载荷大小确定,在轻载场景比如小型电子设备的内部支撑,可以选用ABS或者尼龙材质通过3D打印或者注塑生产,重量轻成本低;在中等载荷场景比如工业设备的框架支撑,可以选用铝合金材质通过CNC加工,兼顾强度和重量;在重载场景比如工程机械的部件转接,则需要选用45号钢或者不锈钢材质,经过调质处理提升结构强度,保证长期承受载荷不会出现变形。不同材质选择下,零件的壁厚也需要做对应调整,塑料材质的壁厚通常控制在2-3mm,铝合金材质壁厚控制在1.5-2mm,钢制零件的壁厚则可以根据载荷需求适当增加,避免材料浪费的同时保证足够的结构强度。
