带侧卡槽轴孔连接塑料结构件设计

　　这类带双侧卡槽与中心轴孔的塑料结构件，常见于小型机电设备内部的模块化快装场景，多用于低压电气柜体内部的线束固定、小型功能模块的快速插接定位，也可作为教学实训场景中机械连接结构的演示样件，帮助初学者理解卡扣连接与轴孔定位的配合逻辑。从实际使用场景来看，这类零件不需要额外紧固件，依靠自身结构的弹性变形就能完成装配，在小批量设备组装、快速迭代的原型验证环节，能大幅减少装配工时，降低对辅助工具的依赖。

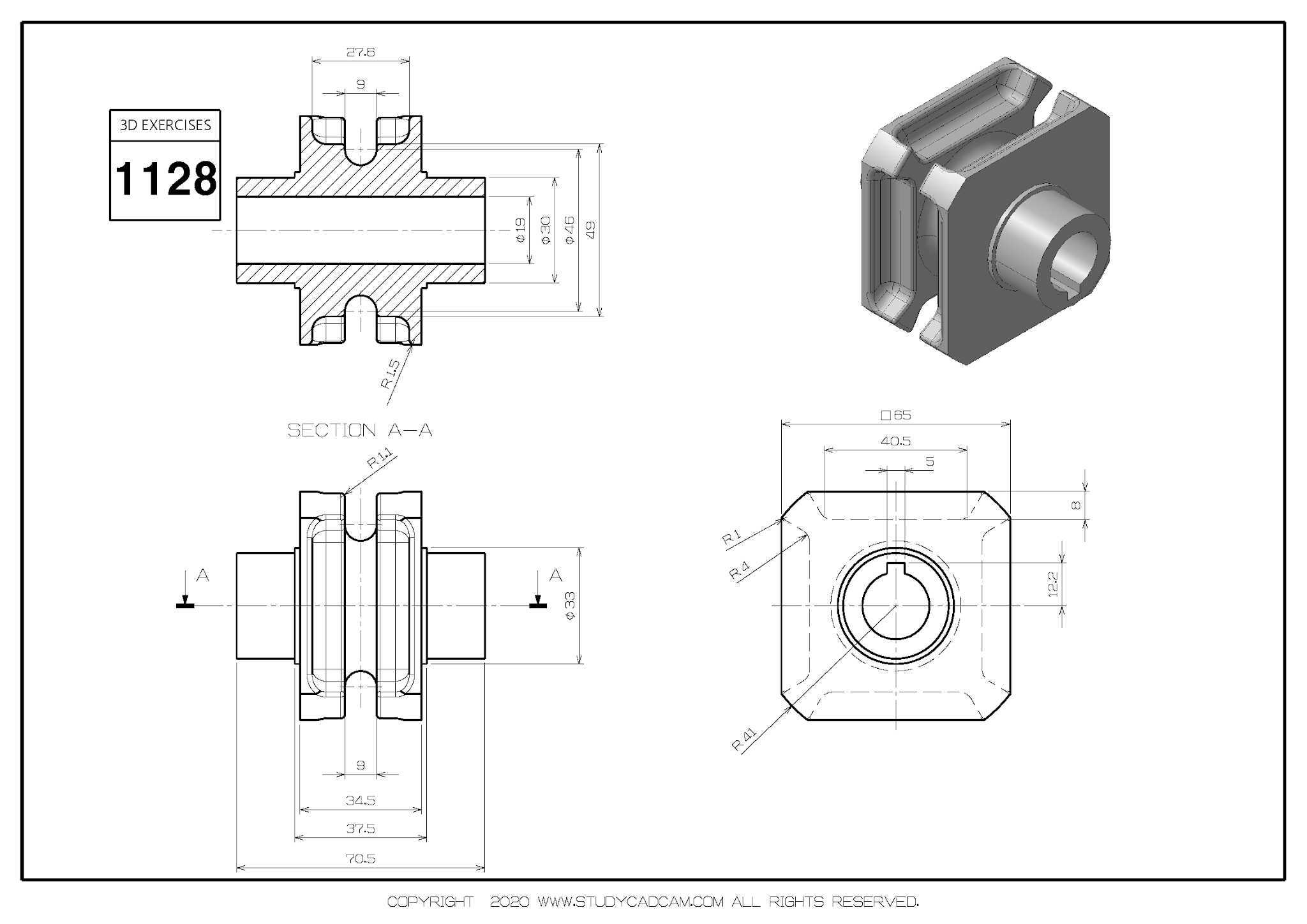

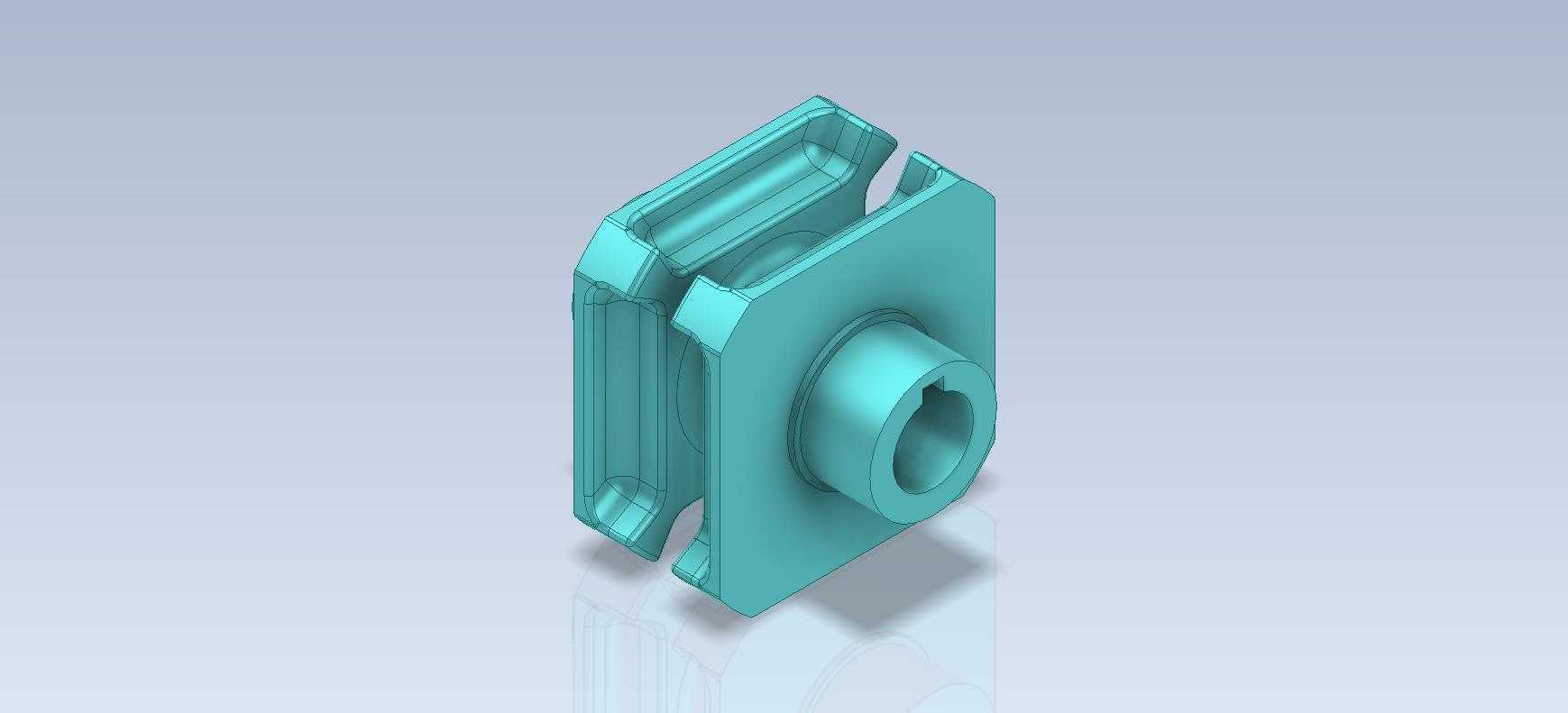

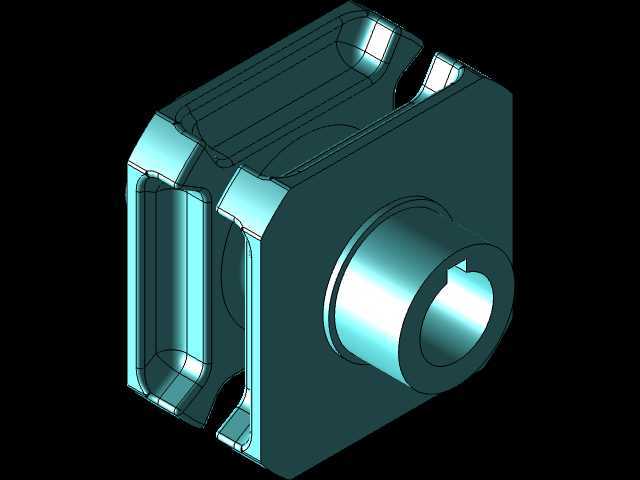

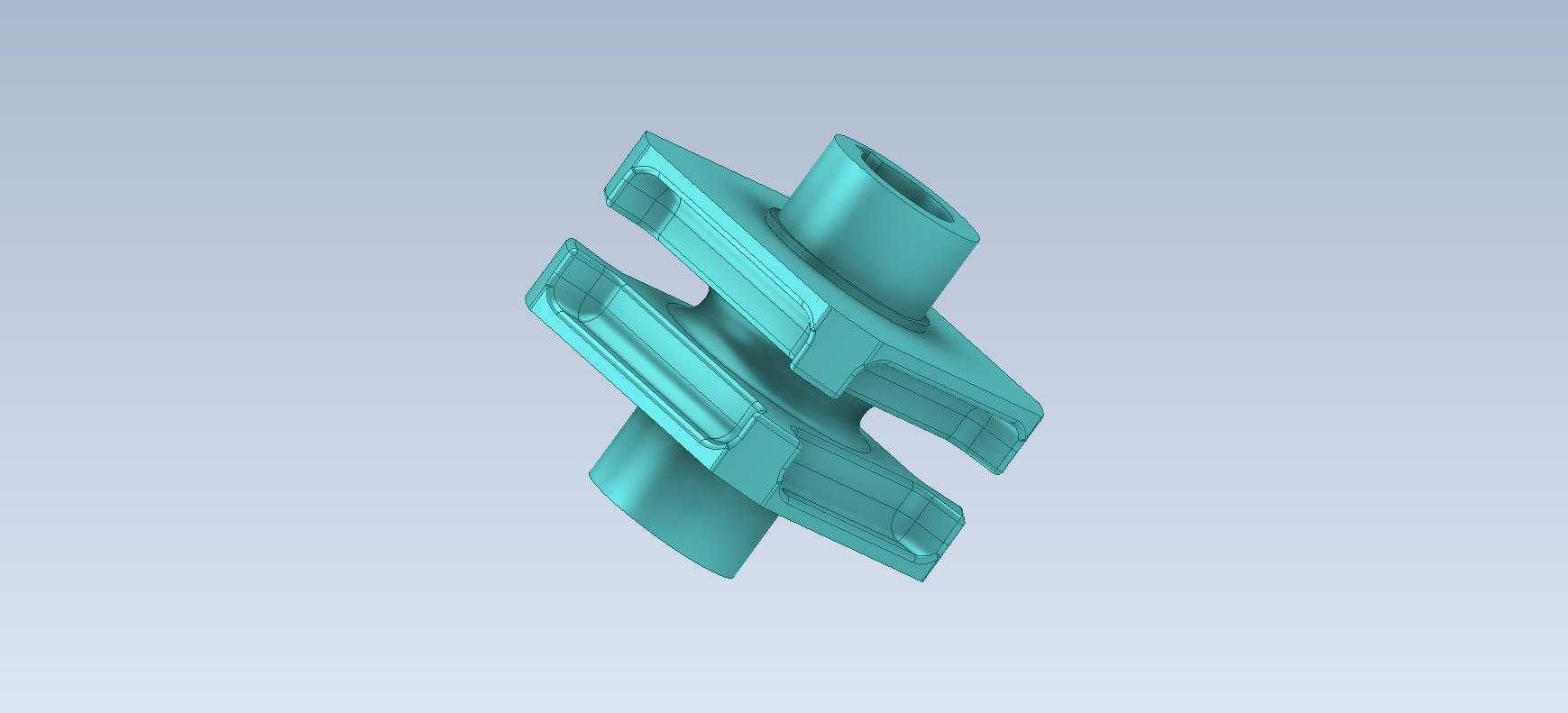

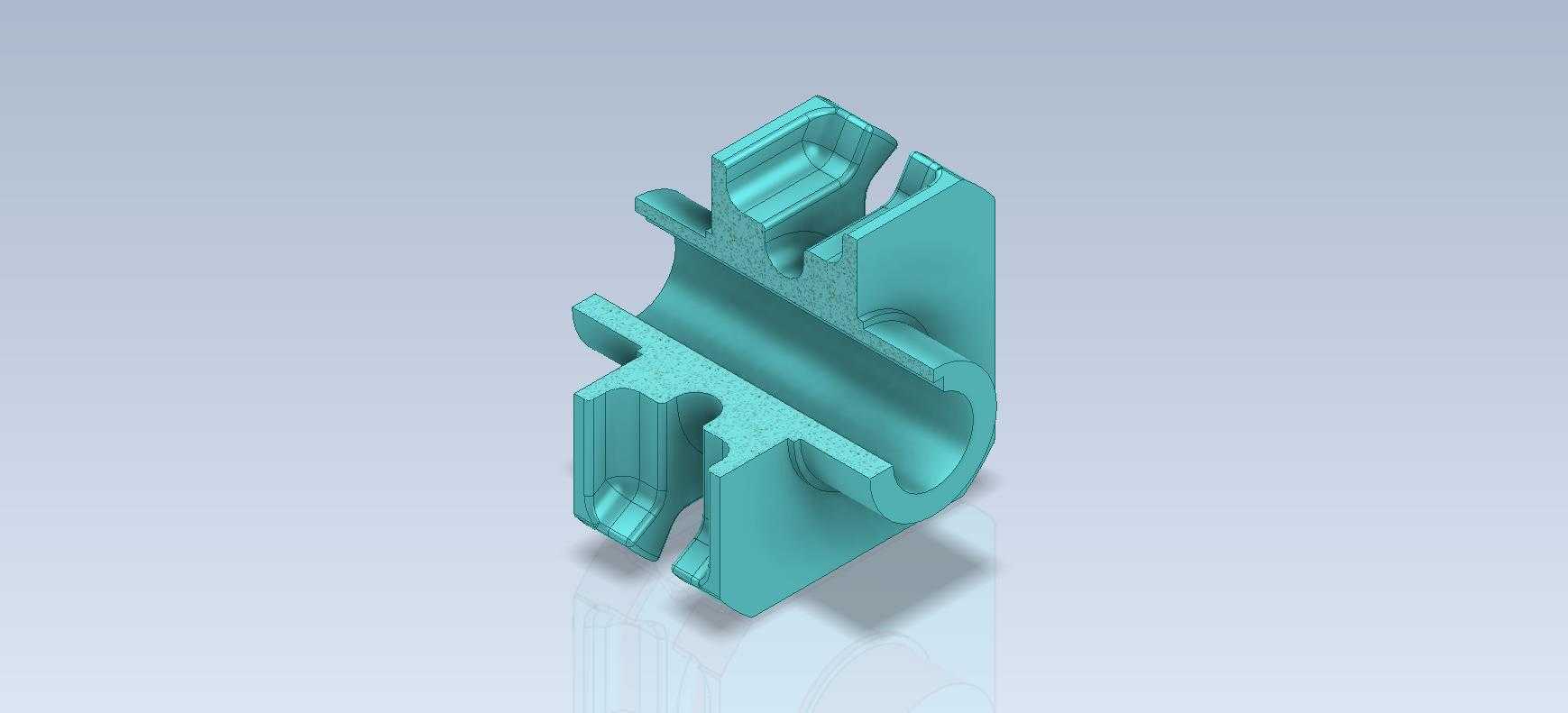

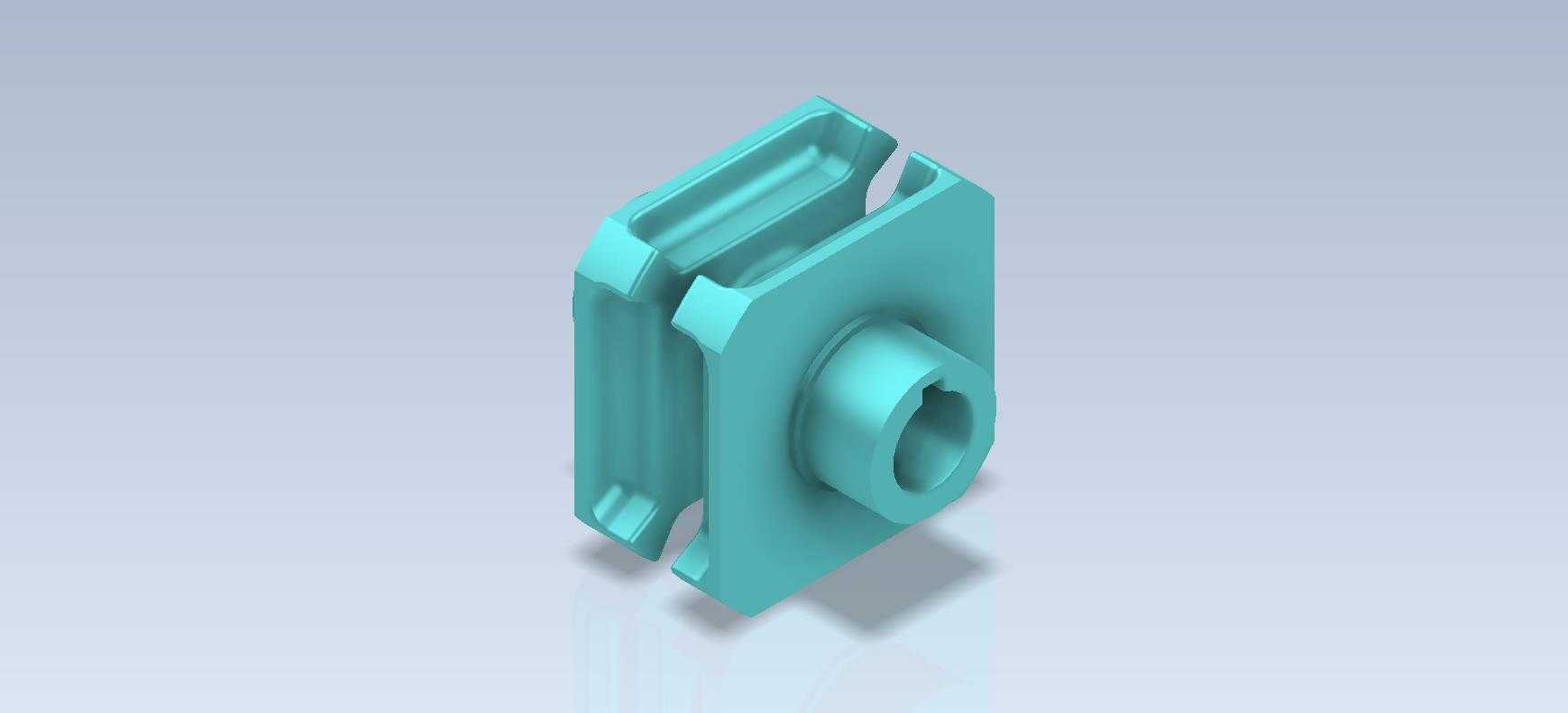

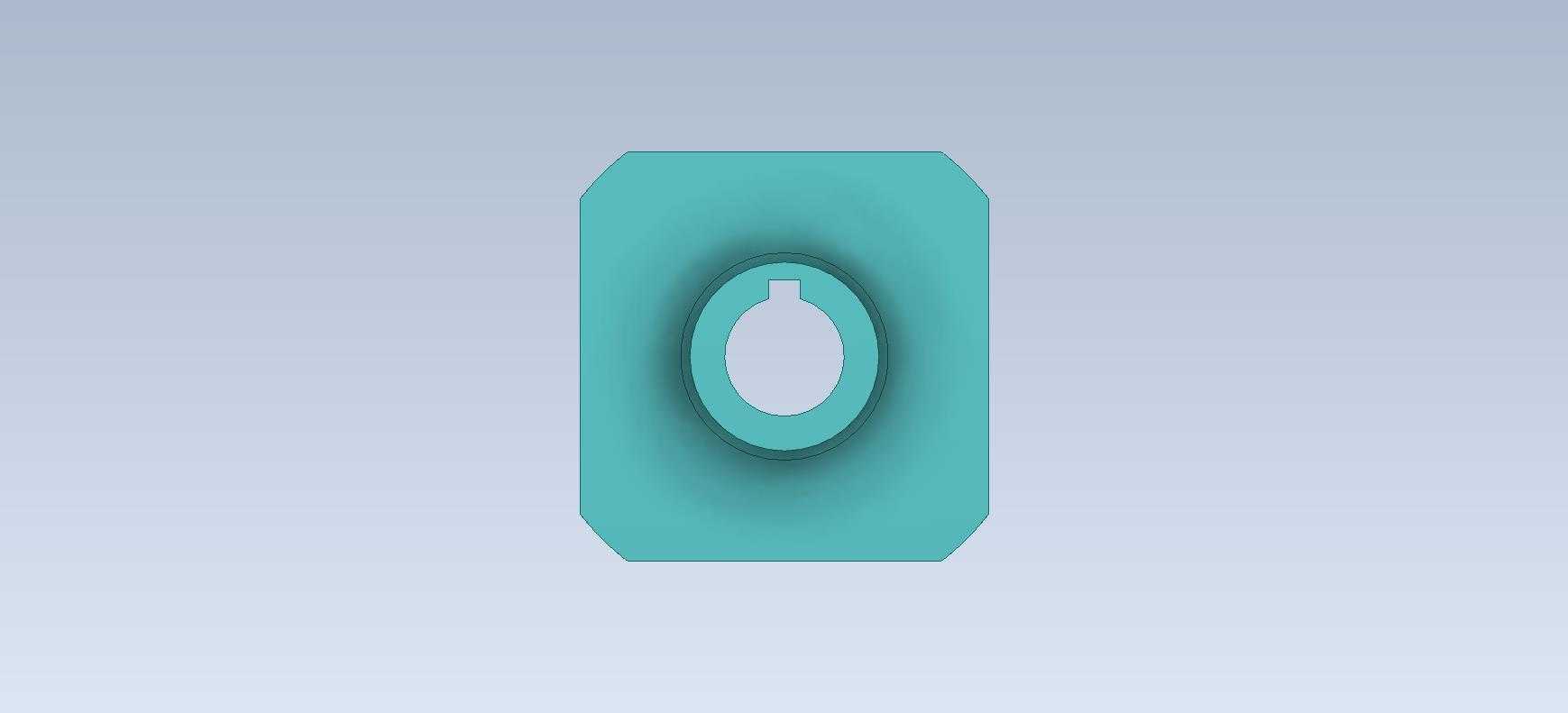

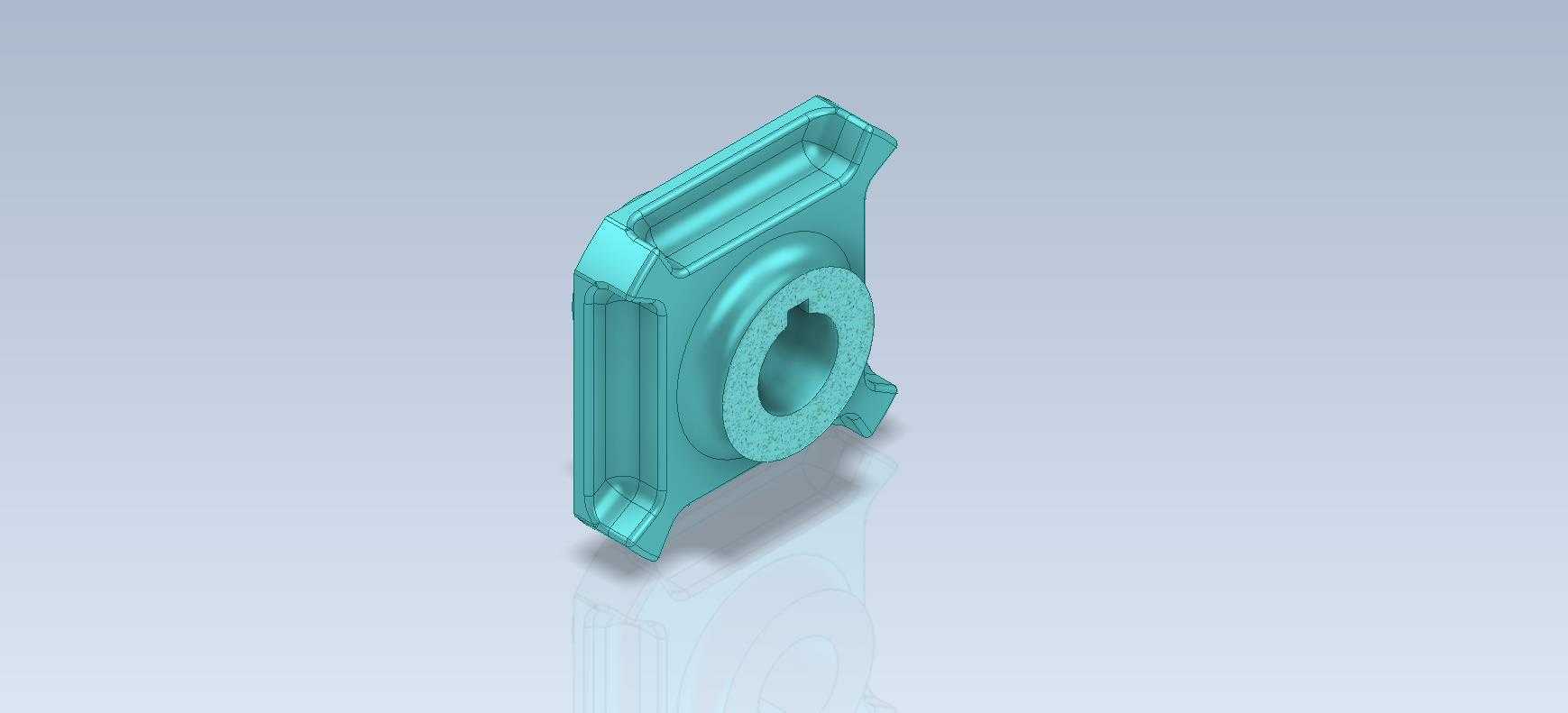

　　从功能特性上看，零件主体为方块基座，一侧伸出带内孔的圆柱凸台，凸台内孔为非完整圆孔，带单侧定位缺口，可与配套轴件上的凸筋配合，限制周向转动，避免装配后出现相对旋转松脱；基座两侧对称设置带导向斜角的卡槽，卡槽内壁做了减薄处理，装配时能产生可控的弹性形变，卡入对应安装轨后依靠形变回弹力卡紧，卡槽端部的限位凸台可限制零件沿安装轨的滑动位移，保证装配后位置精度。中心凸台的外圆可作为转动副的支撑面，也可套接其他功能件，比如小型拨杆、感应片这类需要小幅转动的零件，内孔的缺口设计同时兼顾了扭矩传递与装配导向，装配时对准缺口即可推入，不需要额外调整角度。

　　设计这类零件时，首先要明确安装边界：配套的安装轨宽度与卡槽内宽需留0.1-0.2mm的间隙，保证插拔顺畅同时不会出现过大旷量，卡槽的壁厚要根据所选材料的弹性模量调整，若采用ABS材质，壁厚控制在1.8-2.2mm即可兼顾弹性与结构强度，避免反复插拔后出现断裂；中心凸台的高度要匹配配套套接件的厚度，凸台根部做R0.5的圆角过渡，减少注塑时的应力集中，避免根部开裂。内孔的尺寸公差取H7级即可，与配套轴的间隙控制在0.05-0.1mm，既保证转动灵活，又不会出现径向晃动。零件整体外形尺寸紧凑，基座长宽比接近1:1，安装时占用的轨上空间小，可在同一条安装轨上密集排布多个同类零件，适配多模块密集安装的场景。

　　从建模逻辑来看，这类零件适合用参数化建模方式完成，先绘制基座的主体轮廓，再拉伸切除出两侧卡槽，卡槽的导向斜角角度取15度为宜，角度过小会导致装配阻力大，角度过大则会降低卡接后的锁紧力；之后拉伸中心凸台，在内孔位置绘制带缺口的截面轮廓拉伸切除，最后对所有锐边做0.2mm的倒角处理，避免装配时划伤操作人员或配套线缆。需要注意的是，卡槽的弹性臂长度要足够，若臂长过短，形变时应力会集中在根部，容易出现断裂，通常弹性臂长度与壁厚的比例控制在5:1左右，能获得最优的弹性表现与使用寿命。

　　在实际工程应用中，这类结构件的材质多选用工程塑料，除了ABS之外，PA66加玻纤的材质可用于有一定强度要求的场景，耐温性能更好，可适配设备内部临近发热元件的安装位置；若用于有绝缘要求的电气场景，可选用PC材质，绝缘性能更稳定。零件的安装不需要额外螺丝或卡扣，对准安装轨按压即可完成装配，拆卸时用平口螺丝刀撬动卡槽外侧的解锁凸边即可取下，维护更换十分便捷，在小型自动化设备的控制模块安装、教学实验台的组件搭建、消费类电子产品的内部结构固定中都有广泛的应用空间。建模过程中需要重点关注壁厚的均匀性，避免出现壁厚突变导致注塑时产生缩痕，影响零件外观与结构强度，所有转角位置尽量做圆角过渡，减少应力集中点，提升零件的抗疲劳性能，保证反复拆装后仍能保持可靠的卡紧力。
