立式铰接安装固定支座结构设计

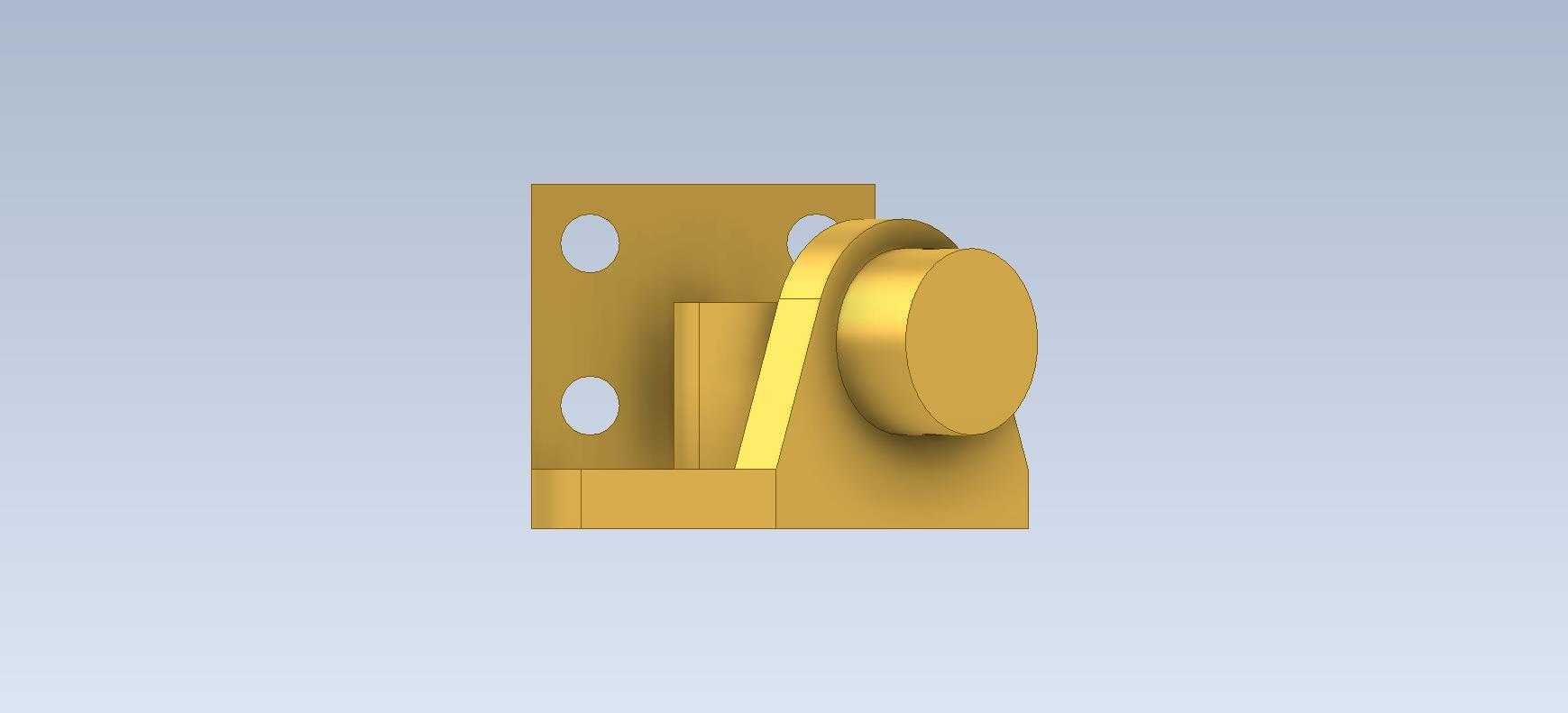

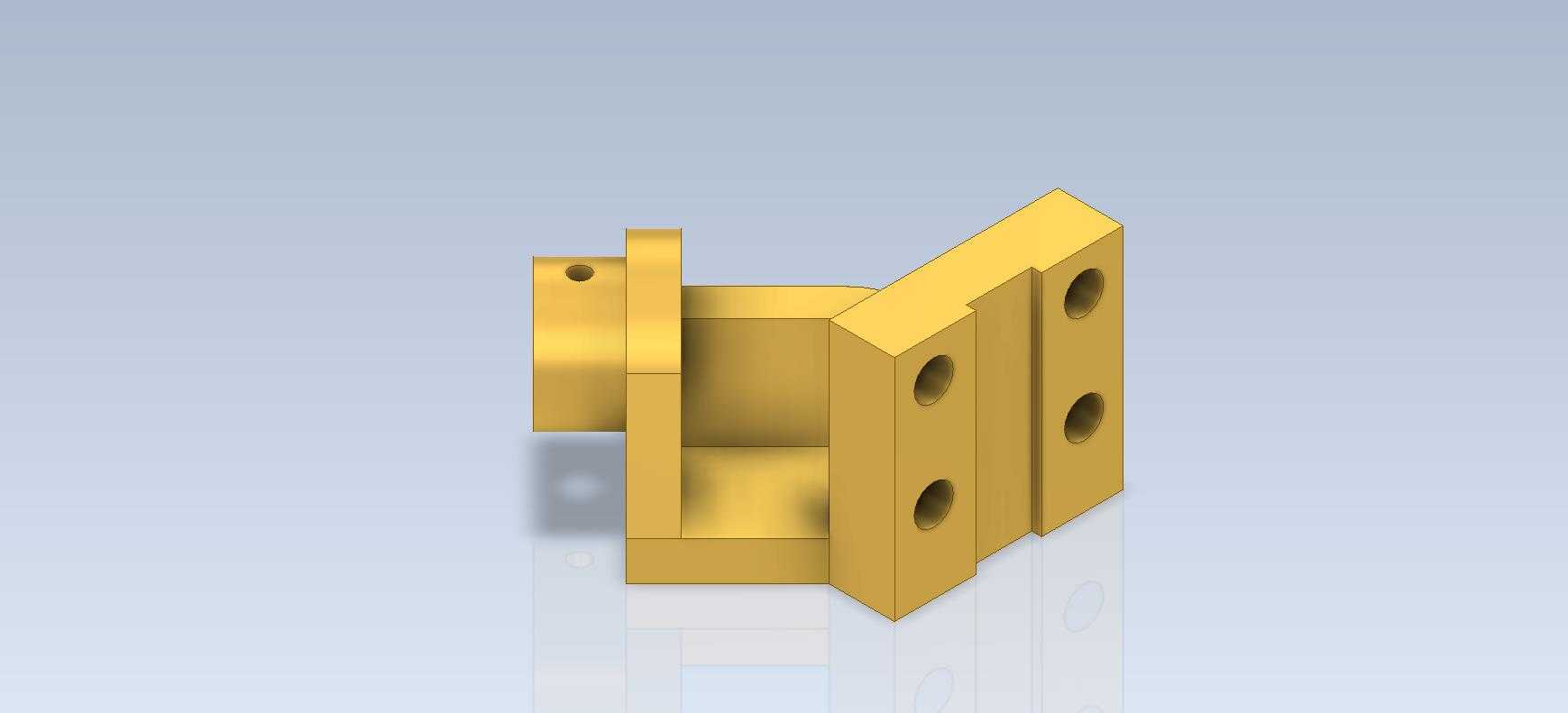

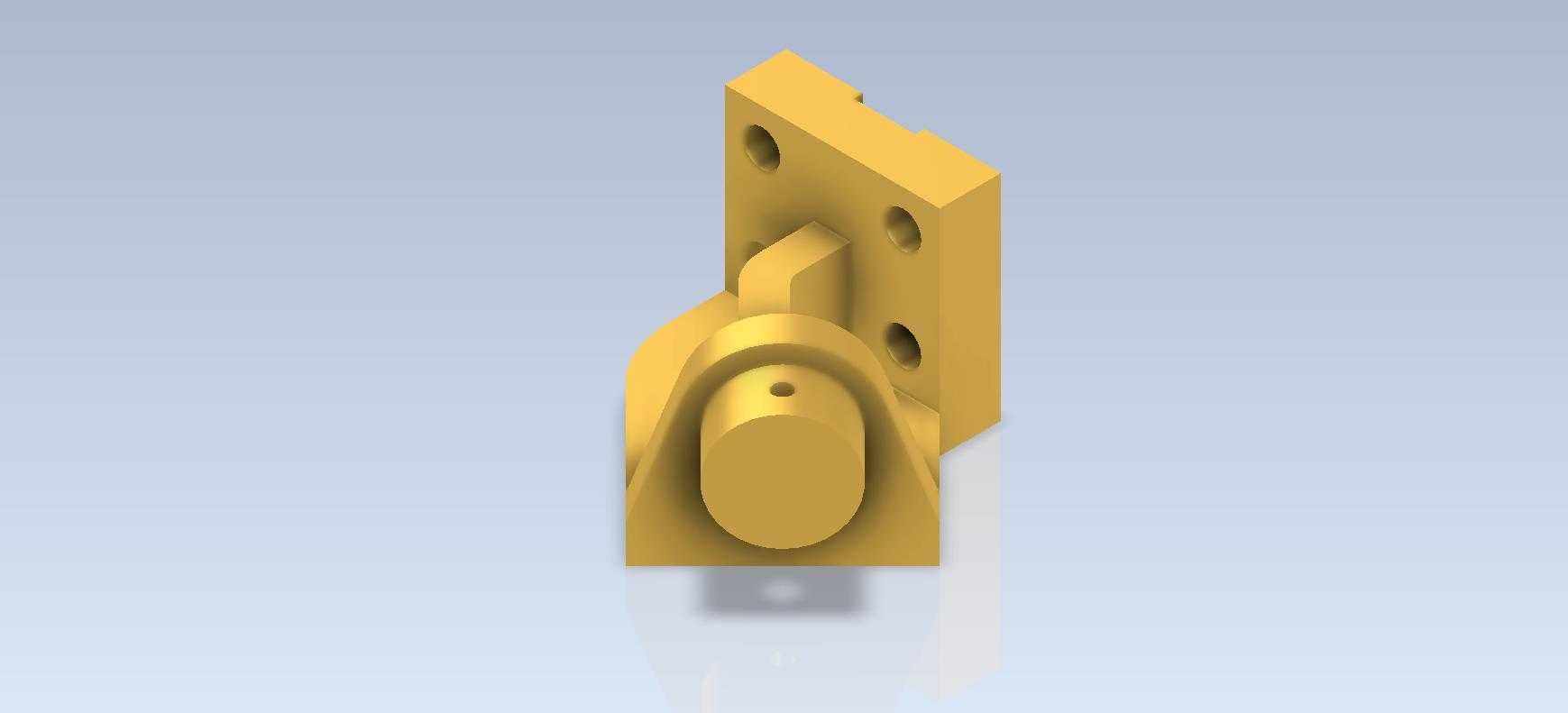

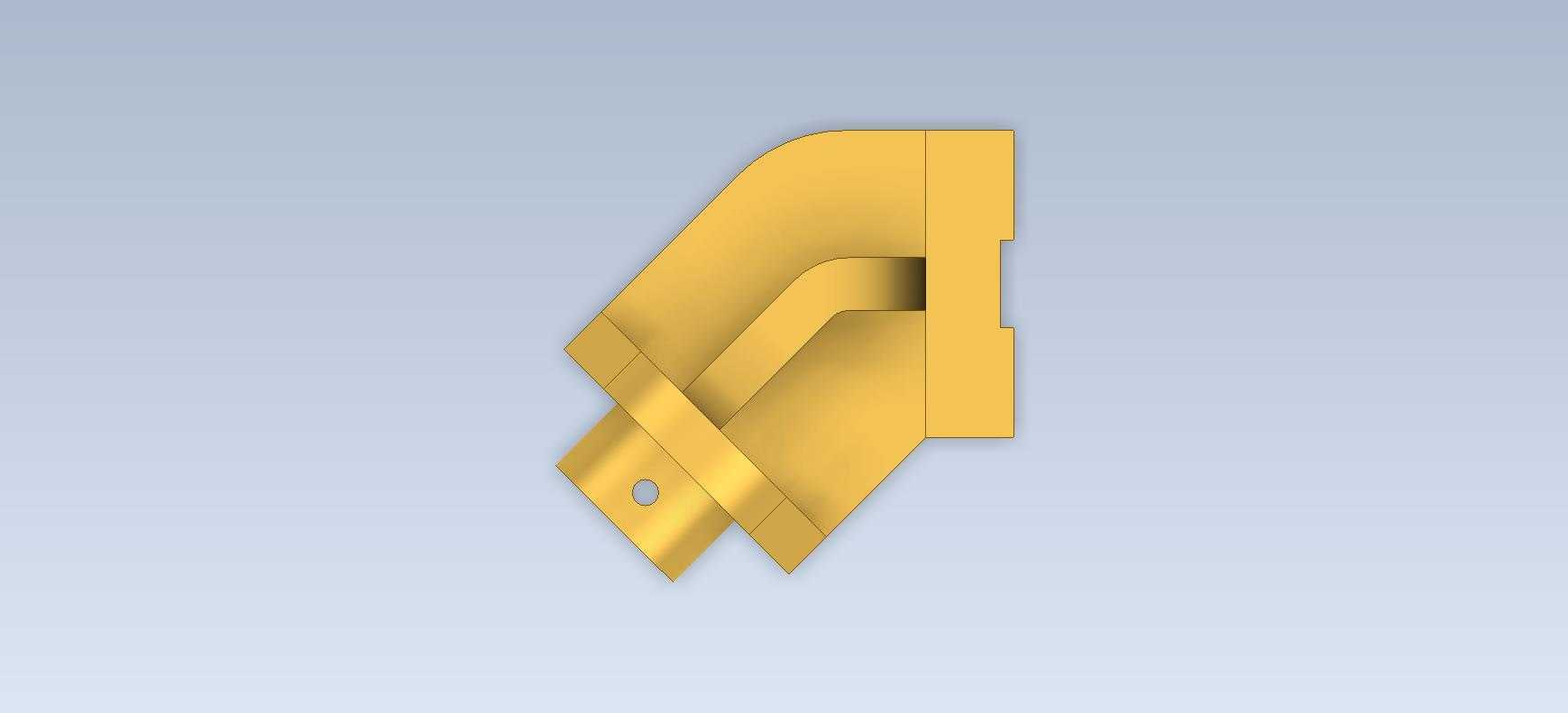

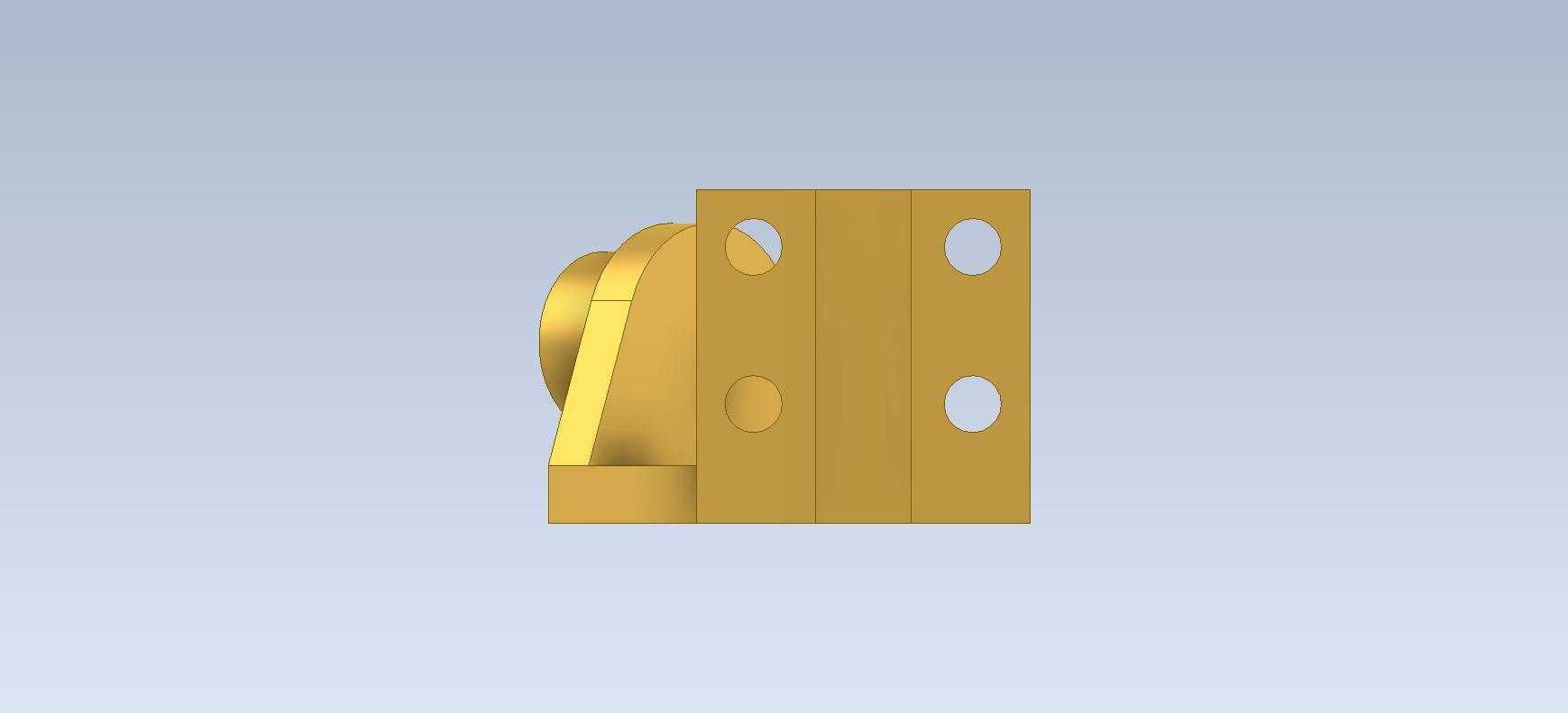

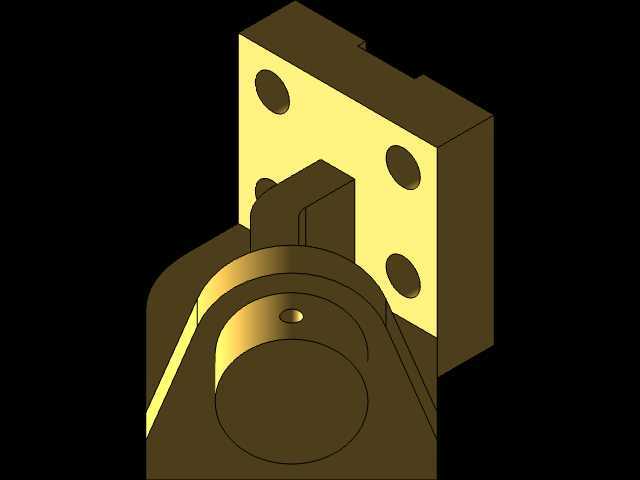

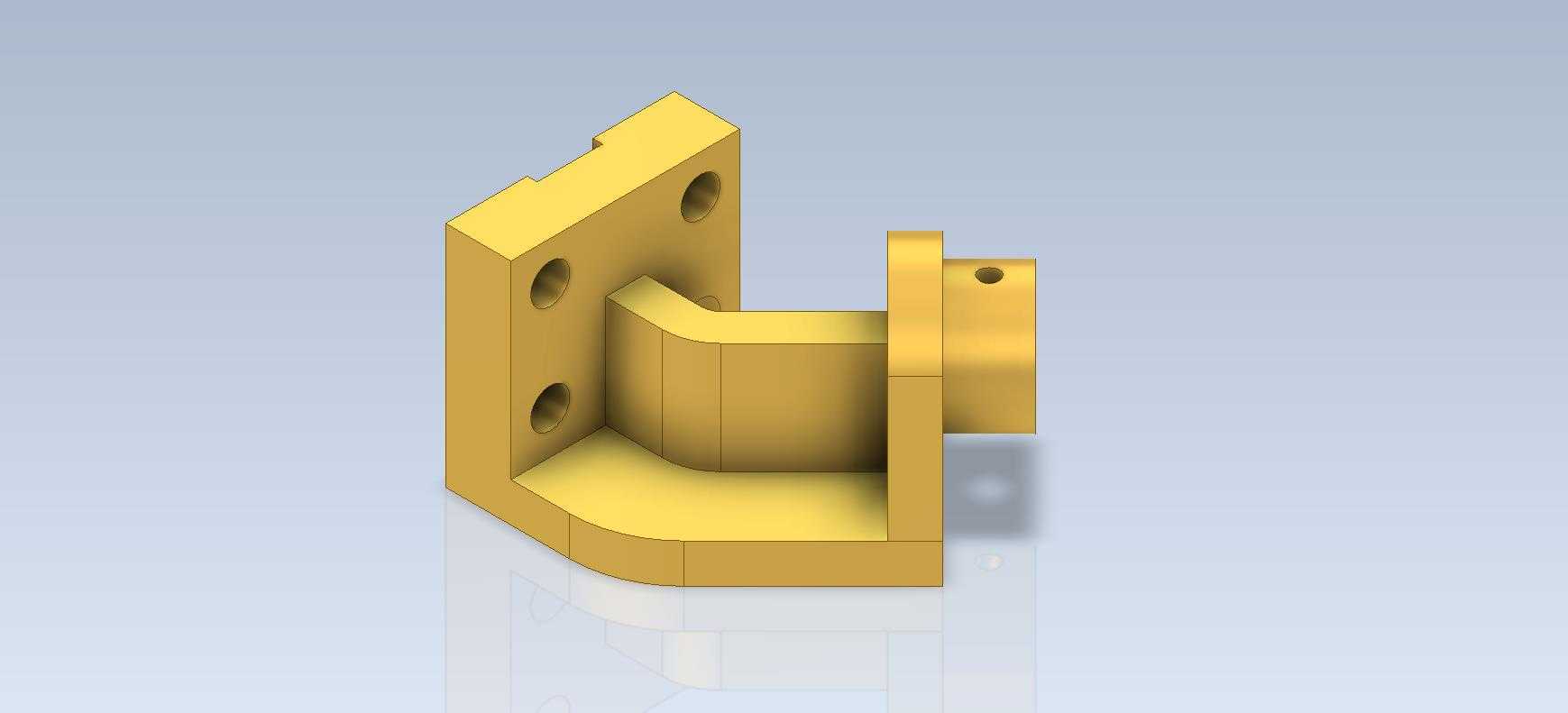

　　从功能特性来看，该构件分为两个核心功能区域，后侧的立板为安装固定区，板面上预留了四个沉头安装孔，孔位采用对称排布设计，可通过螺栓将整个构件锁紧在设备的安装立面或型材框架上，沉孔结构可保证螺栓安装后端面不突出，避免与周边转动部件发生运动干涉；前侧的带轴孔凸台为铰接配合区，凸台中心加工有同轴的销轴安装孔，孔的端面做了倒角处理，方便销轴装配时的导入，凸台外侧的弧形过渡结构可分散销轴传递的载荷，避免应力集中导致的构件开裂，立板与凸台之间设置了三角形加强筋结构，筋板同时连接立板内侧与凸台根部，可大幅提升构件整体的抗扭、抗弯刚度，避免承受偏载时出现结构变形。该构件属于工业设备中常用的铰接式支撑固定部件，主要应用在需要实现小角度转动连接、同时承载径向与轴向载荷的设备装配场景中，常见于自动化生产线的连杆传动端、小型工装夹具的翻转连接位、输送设备的导向摆臂安装位，也可作为教学实训场景中机械结构装配练习的典型实例，帮助从业者掌握带铰接功能安装座的设计逻辑与装配要点。

　　从设计思路来看，该构件的建模过程完全遵循机械加工的工艺逻辑，首先通过拉伸特征构建立板与凸台的主体轮廓，再通过切除特征加工安装孔与销轴孔，最后添加圆角与倒角特征完成细节处理，所有的棱边除安装贴合面外均做了R2-R3的圆角过渡，既可以消除加工后的锐边毛刺，避免装配时划伤操作人员，也能优化铸件的应力分布，适合采用铸造成型后做机加工的工艺路线，加工时可先以立板的背面为定位基准，一次装夹完成四个安装孔的钻削与锪孔，再翻转工件以立板正面为基准加工销轴孔，可有效保证孔位的位置度与同轴度要求，减少装夹次数带来的加工误差。

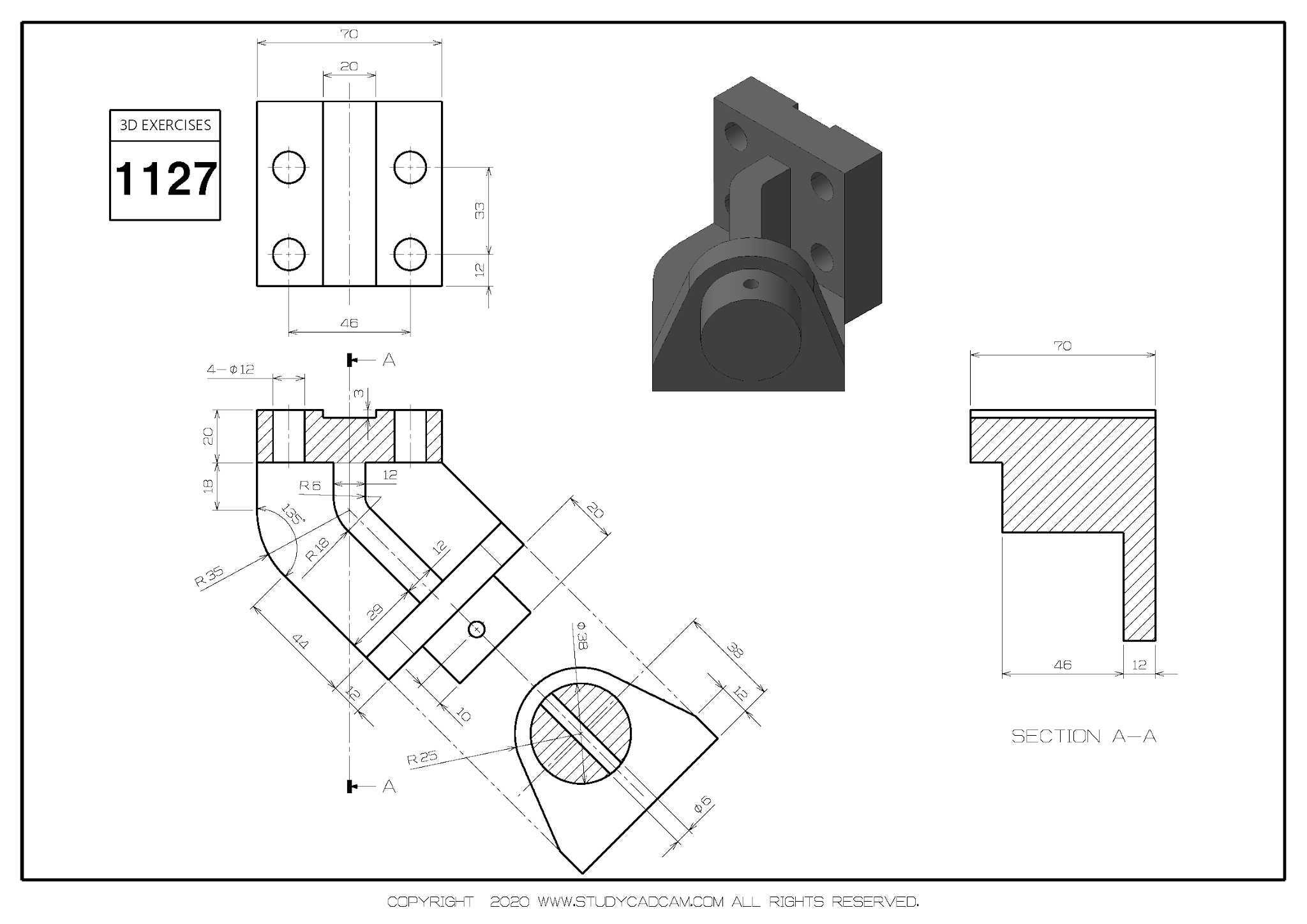

　　从安装边界与尺寸逻辑来看，该构件的整体安装占用空间为紧凑型设计，立板的长宽尺寸控制在适配常用40系列、50系列工业铝型材的安装孔距范围内，无需额外加工转接板即可直接固定在标准型材框架上，销轴孔的直径适配常用的直径12mm、16mm标准圆柱销轴，可与同规格的连杆、摆臂类零件直接配合，铰接转动的间隙可通过选配不同公差等级的销轴进行调整，满足不同转速、不同载荷工况下的使用需求；构件的底部为平面设计，可在安装时作为辅助支撑面贴合在设备的水平台面上，进一步提升安装后的整体稳定性，避免长期受载后出现螺栓松动的问题。

　　在实际选型应用时，需要注意核对销轴孔的配合公差，如果是用于频繁摆动的工况，可在销轴孔内加装铜套或自润滑轴承，降低铰接部位的磨损，延长构件的使用寿命，安装时四个固定螺栓需要采用对角锁紧的方式，保证立板与安装面完全贴合，避免出现局部间隙导致的受力不均；如果是用于有防尘要求的场景，可在凸台的销轴孔外侧加装端盖，防止粉尘进入铰接间隙造成卡滞。该类铰接支座的结构设计具有很强的通用性，建模过程中所有特征均采用参数化驱动，可根据实际使用的载荷大小、安装空间调整立板厚度、凸台高度、安装孔孔径与孔距，快速衍生出适配不同工况的同系列构件，无需重新搭建建模逻辑，能大幅提升结构设计的效率。
