弯角式法兰安装流体转接阀体结构

　　做机械结构设计久了，这类弯角转接的阀类零件其实是流体管路系统里最常见的适配部件，很多刚入行的建模新手总觉得这类零件看着结构不复杂，真上手画的时候很容易在安装孔位同轴度、流道过渡圆角、安装面平面度这些细节上踩坑。先从实际应用场景说，这类零件大多用在液压、气动或者低压流体输送的管路布局里，当管路走向需要做90度转向，同时两端需要分别对接不同安装基准的部件时，这种一体弯角结构比分段拼接的管路接头密封可靠性高很多，不会因为多段连接产生额外的泄漏点，也能减少管路装配时的累计误差。

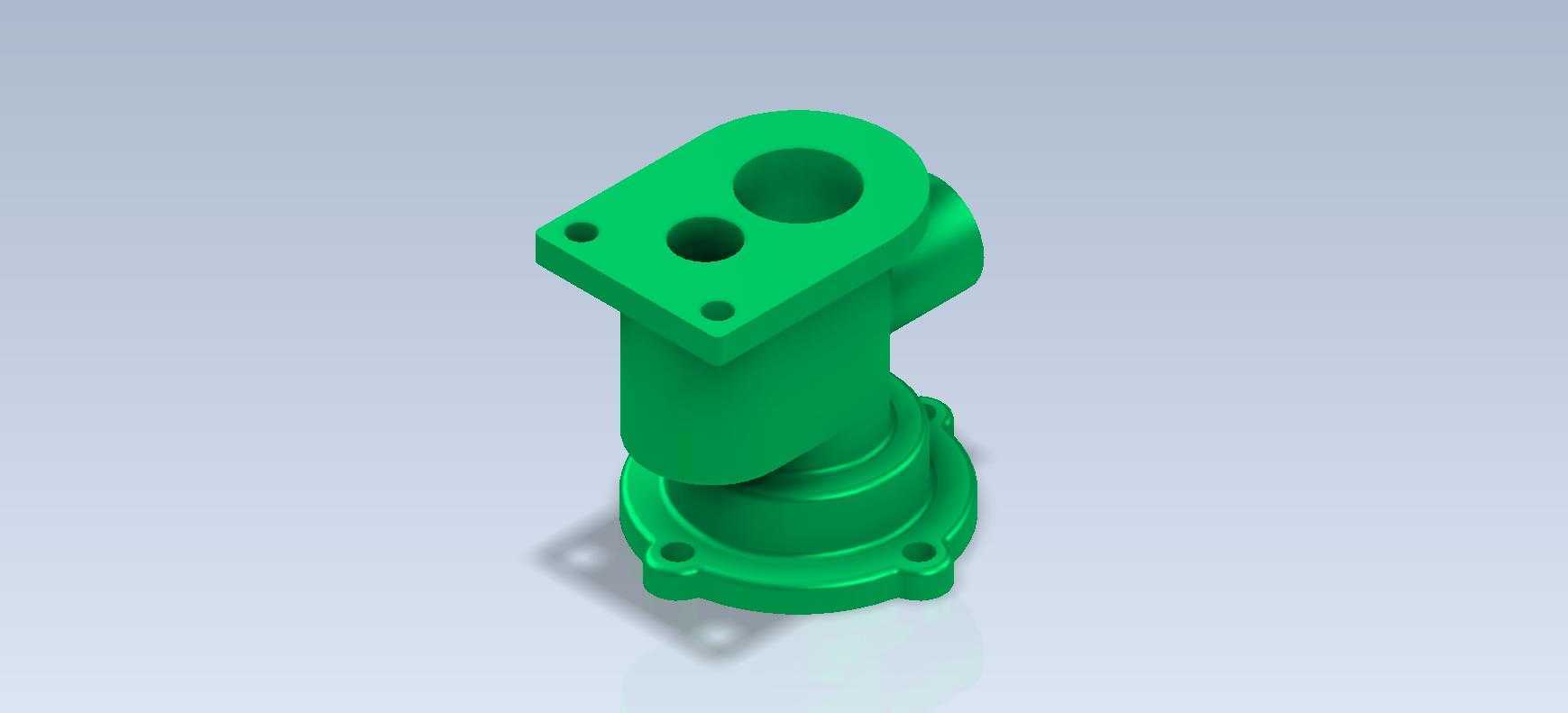

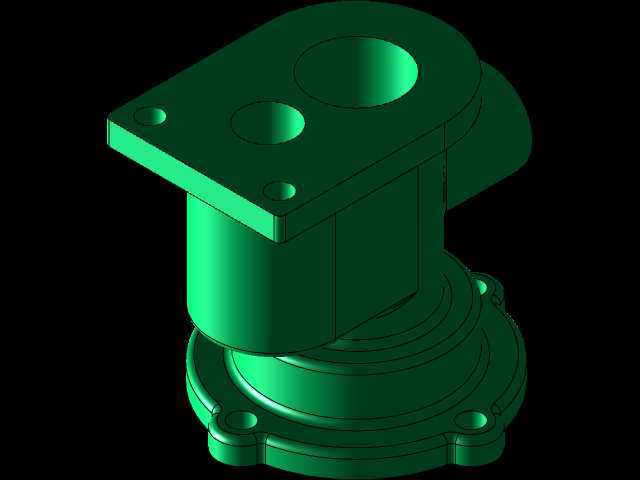

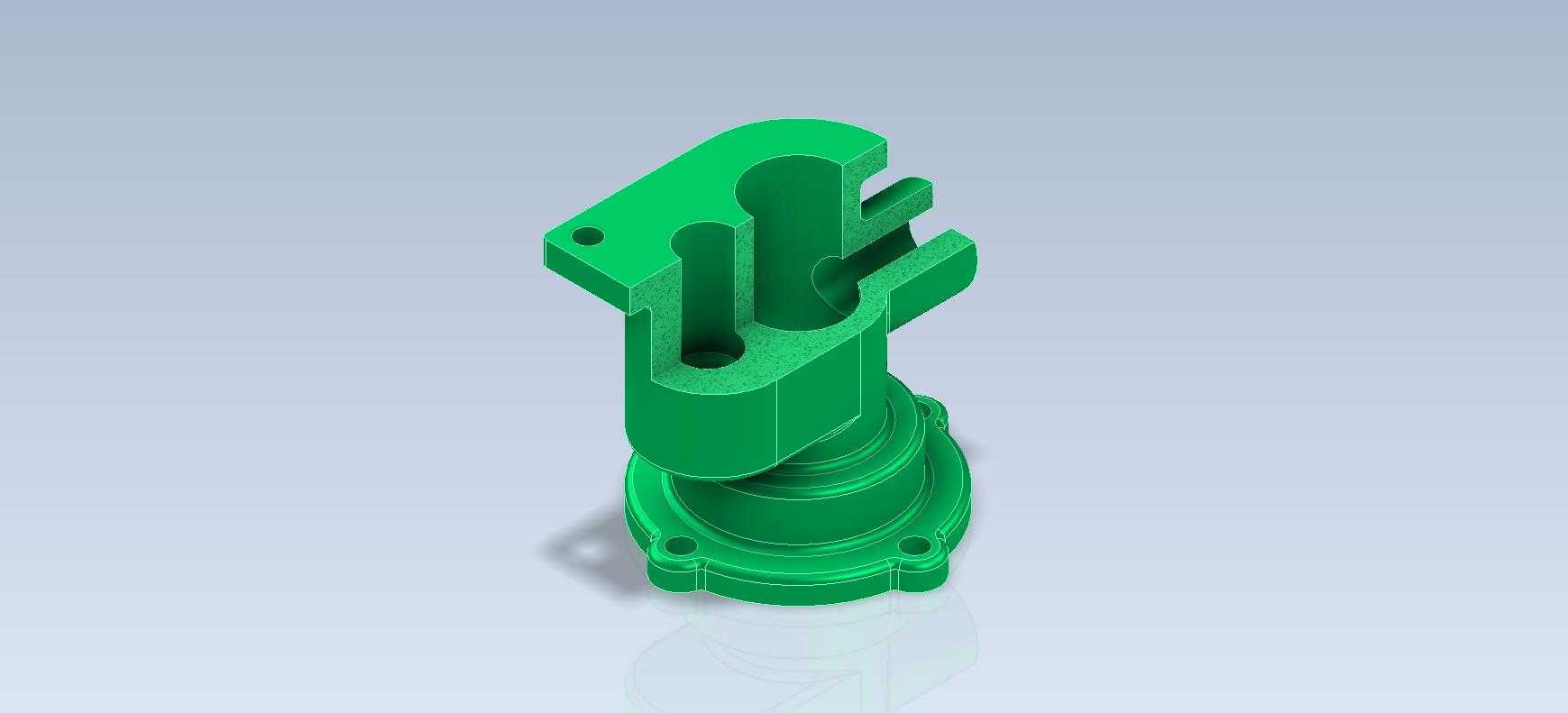

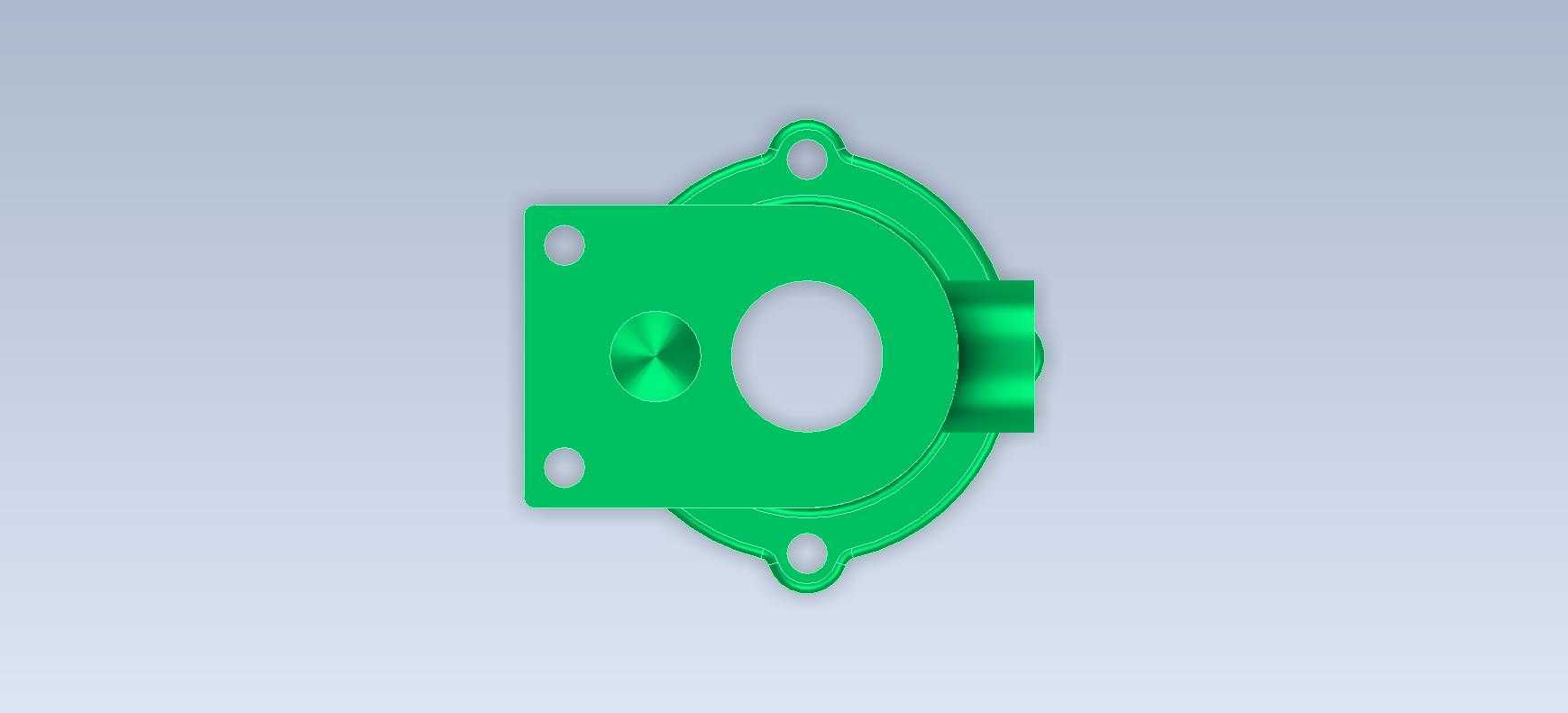

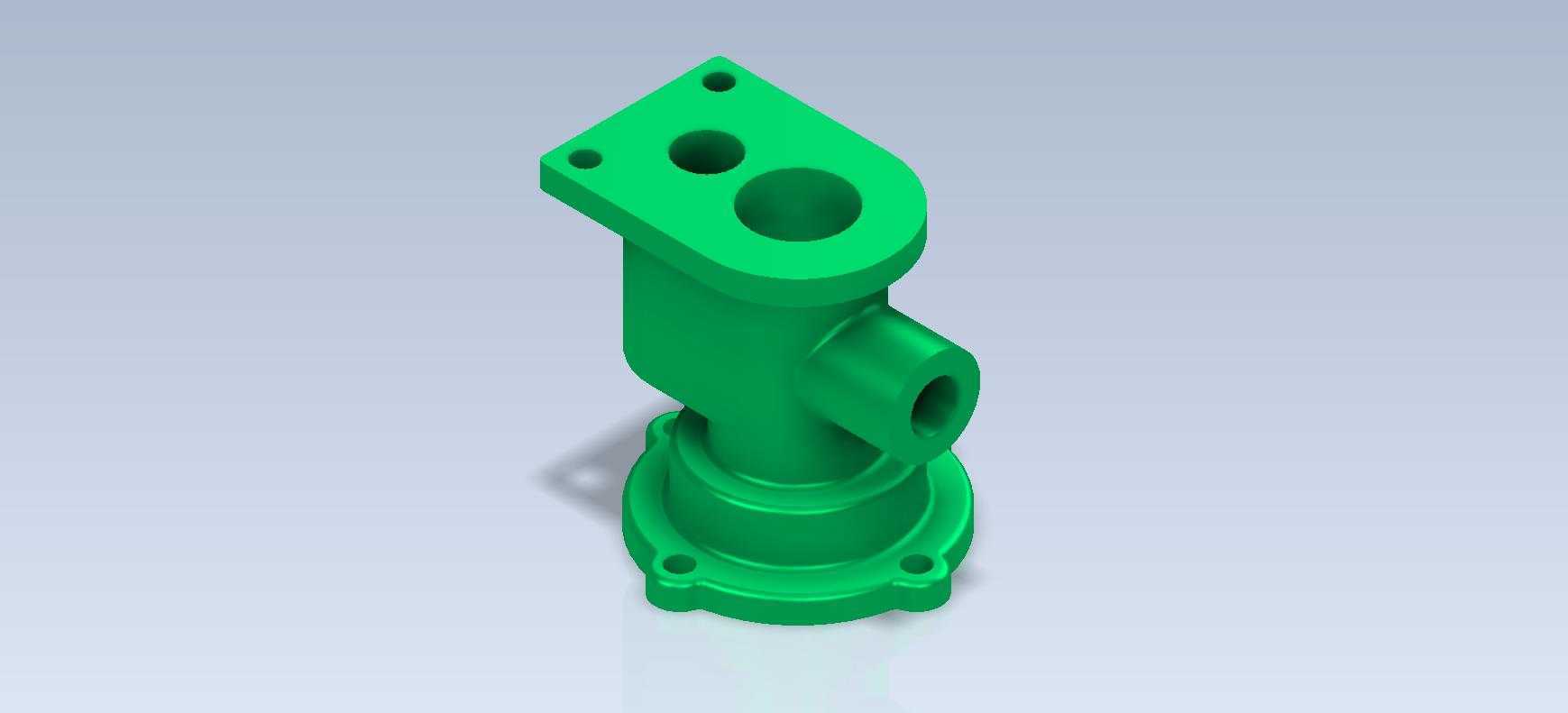

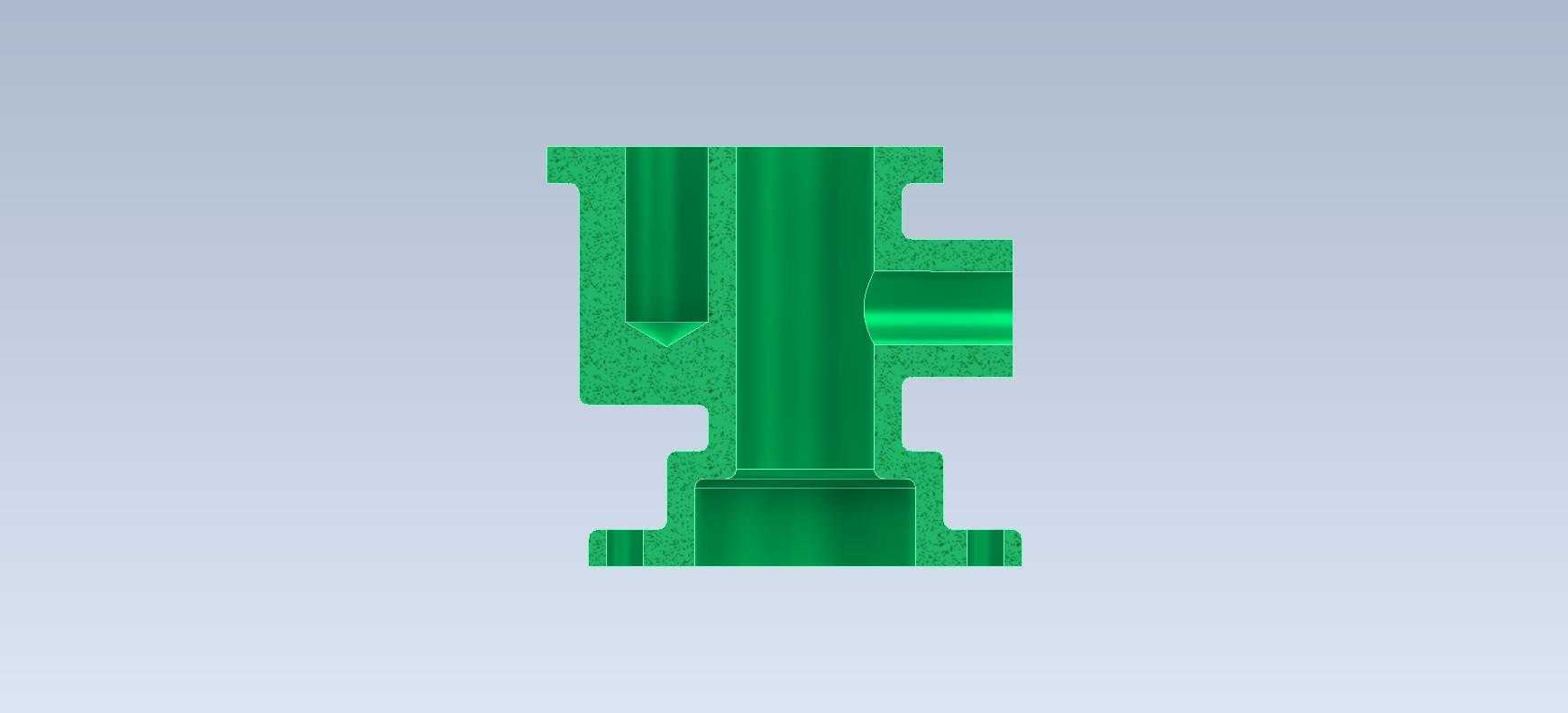

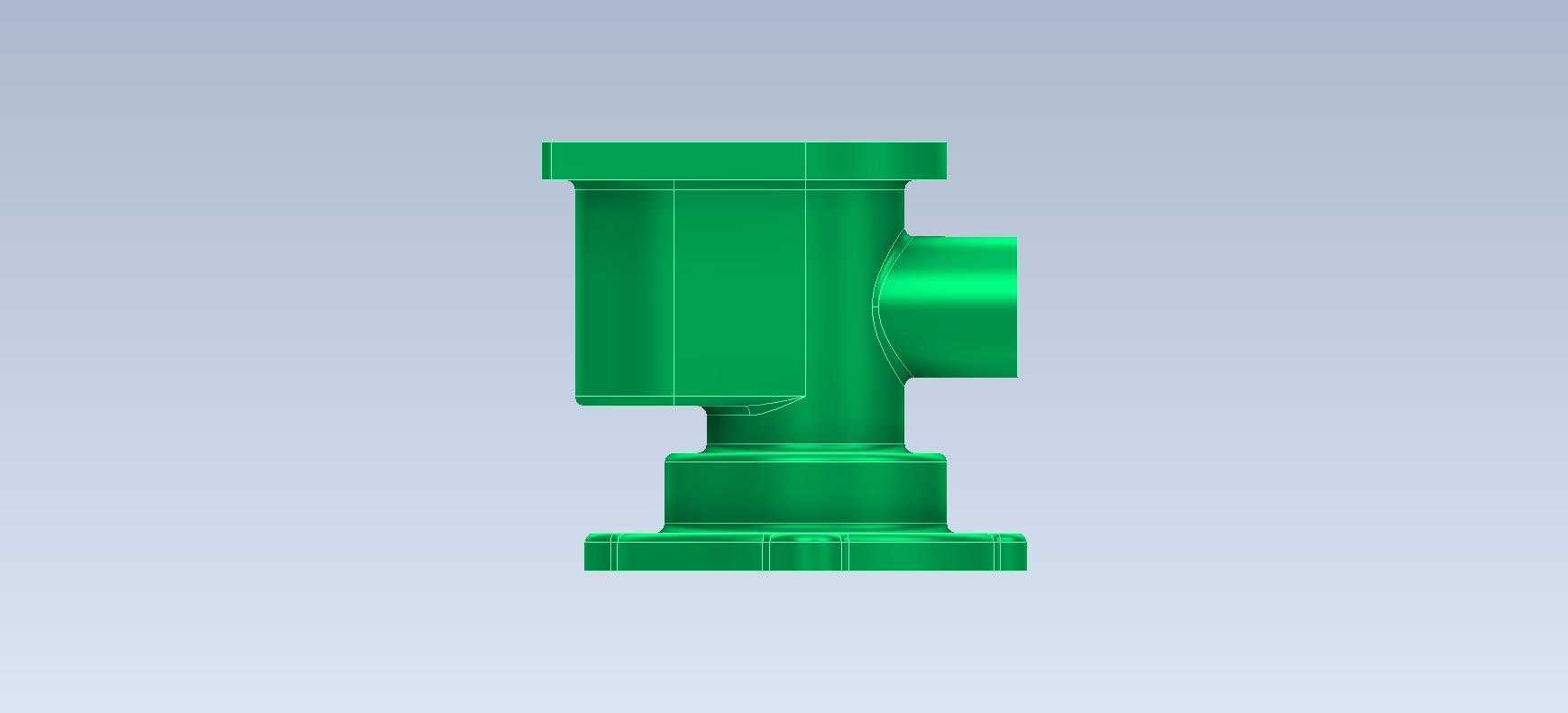

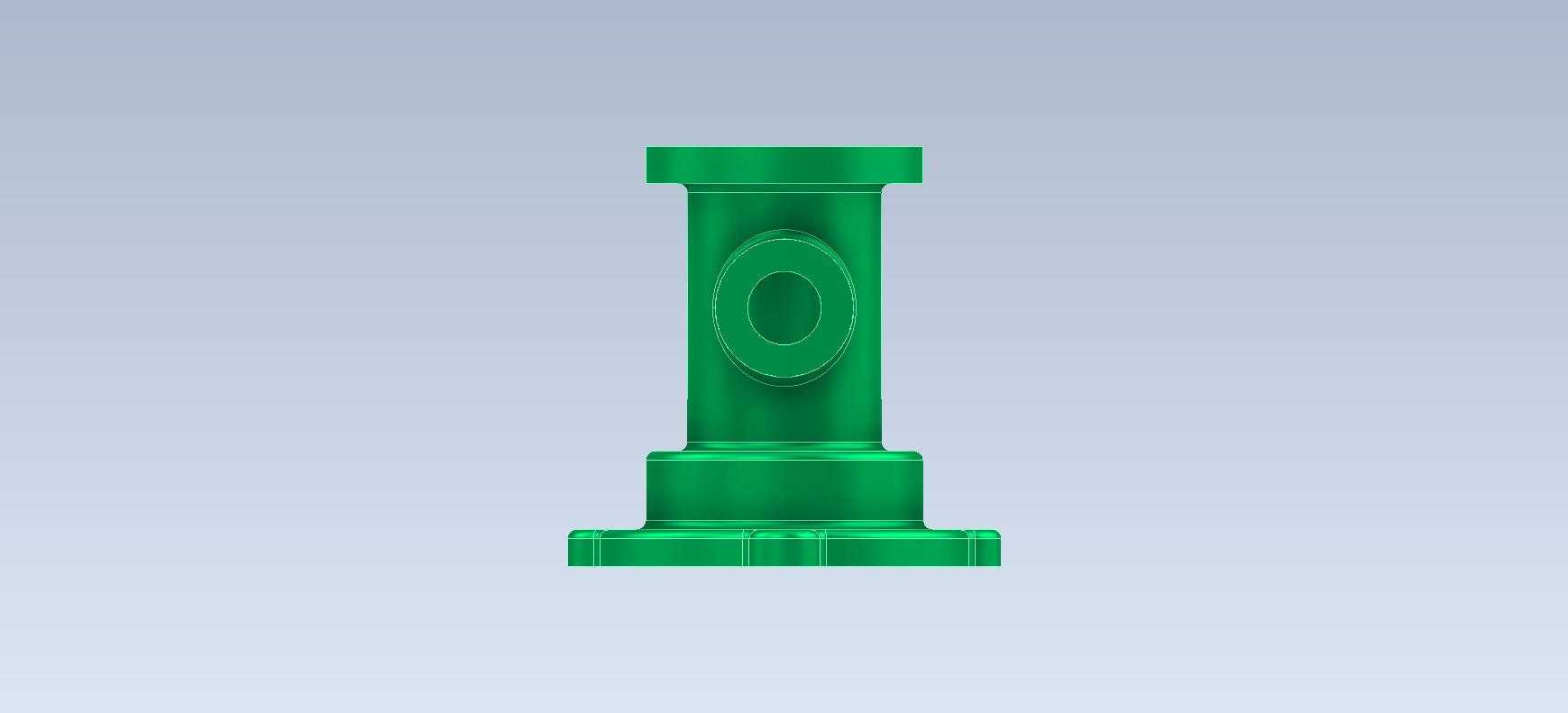

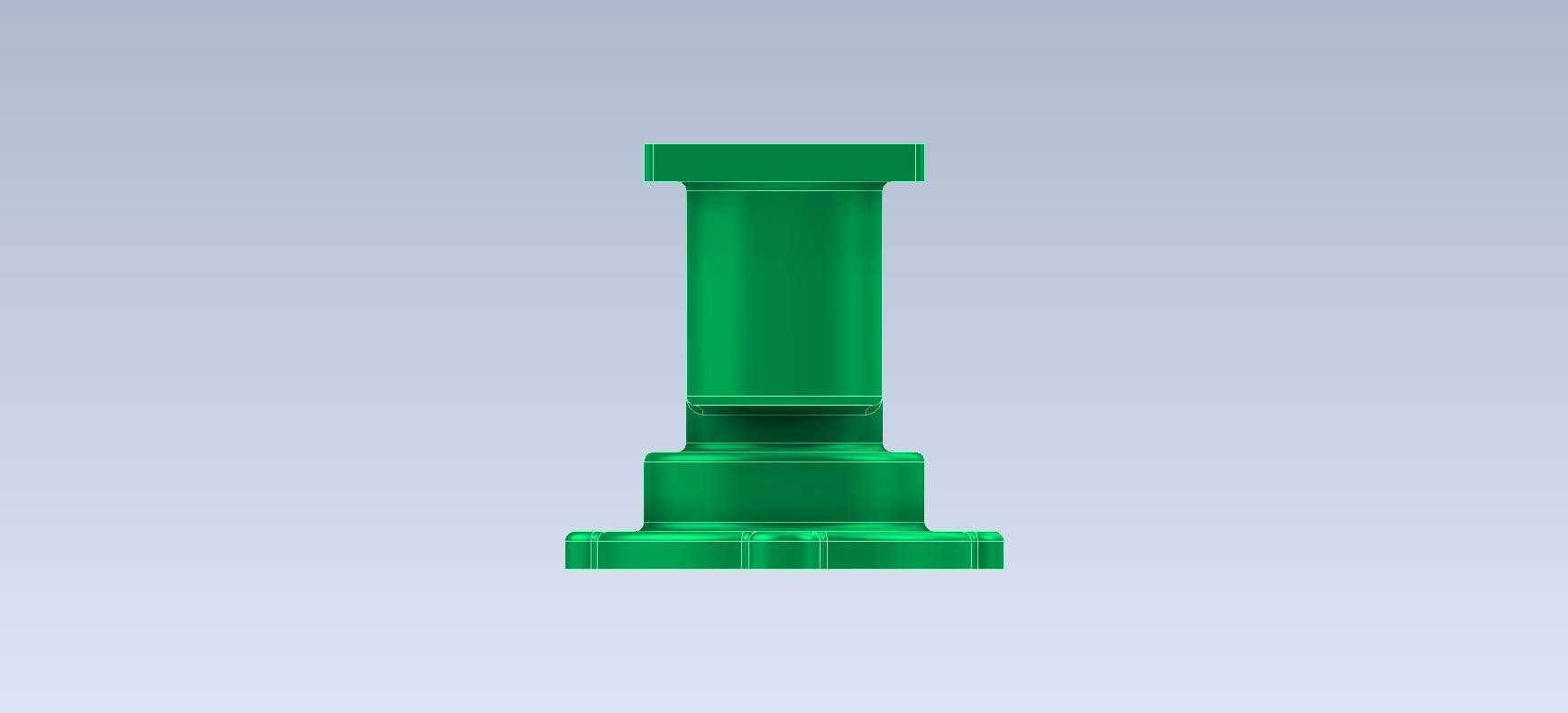

　　从功能特性来看，这个零件下端是带四个安装孔的圆形法兰底座，用来固定在阀块或者设备基座上，法兰端面需要做精加工，保证安装时的平面度要求，装配的时候要加密封垫片，靠四个螺栓的预紧力实现端面密封，避免流体从安装面渗漏。上端是带三个安装孔的方形法兰接口，用来对接上方的管路或者功能元件，两个接口的轴线呈90度垂直布局，中间的弯角流道做了圆弧过渡，不是直角转折，这样能减少流体在转向位置的阻力，降低流道内的紊流和压力损失，尤其是输送带有一定粘度的流体时，圆弧过渡的流道不容易出现介质沉积的问题。

　　设计这类零件的时候，首先要确定两端接口的通径尺寸，流道的内径要和对接管路的通径保持一致，不能出现通径突然缩小或者扩大的情况，不然会影响整个管路的流量参数。然后是安装边界的确认，下端法兰的安装孔中心距要和基座上的螺纹孔位置完全匹配，孔位公差一般要控制在±0.1mm以内，不然装配的时候螺栓会穿不进去，上端方形法兰的三个安装孔也要和对接元件的安装孔位对齐，同时要留出足够的螺栓拆装空间，不能因为旁边有其他部件干涉导致扳手没法操作。弯角位置的壁厚要均匀，不能出现局部壁厚过薄的情况，不然承受管路压力的时候容易在应力集中的位置开裂，尤其是流道转弯的外侧，流体压力作用下的应力比其他位置大，设计的时候要做适当的壁厚加强，外壁也要做圆角过渡，避免尖角产生的应力集中。

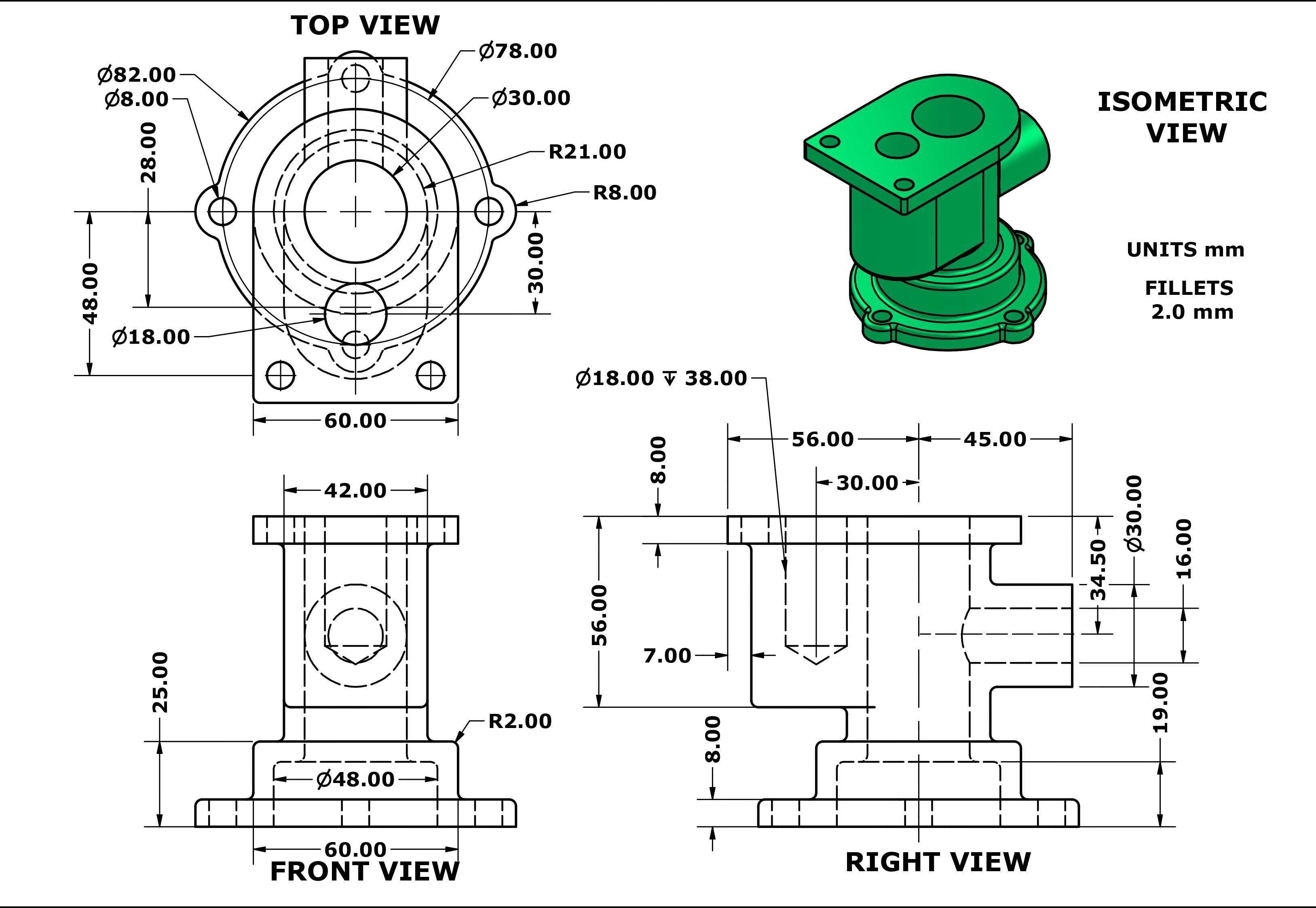

　　外形尺寸方面，这类零件的整体高度要根据管路布局的空间来定，不能超出设备内部的安装空间，下端法兰的外径要比密封垫片的外径大2-3mm，保证垫片安装的时候有定位基准，不会在装配的时候移位。上端方形法兰的边长要覆盖接口的密封面，三个安装孔均匀分布在法兰面上，保证螺栓预紧的时候密封面受力均匀，不会出现局部压不紧导致的泄漏。零件的外壁不需要做过多的复杂结构，在满足强度和安装要求的前提下尽量简化外形，这样不管是机加工还是铸造成型，都能降低加工难度，减少生产的成本。

　　建模的时候要注意几个细节，首先是所有安装孔的轴线要和对应的安装面垂直，垂直度公差要控制在0.05mm以内，不然螺栓拧紧的时候会出现偏载，时间长了容易松动。流道的内壁要尽量光滑，转弯位置的过渡圆角半径不能小于流道内径的三分之一，减少流体阻力。所有的安装面都要标注加工粗糙度要求，密封面的粗糙度一般要达到Ra1.6以上，非加工面的粗糙度可以适当放宽。另外要考虑零件的加工工艺，如果是采用棒料机加工的方式，要尽量减少装夹次数，能一次装夹加工完成的面不要分两次装夹，避免装夹误差影响形位公差；如果是铸造成型的毛坯，要预留足够的加工余量，安装面和密封面的加工余量一般留1.5-2mm，保证精加工之后能去掉毛坯的表面缺陷。

　　实际选型使用的时候，要根据管路的工作压力来确认零件的材质和壁厚，低压工况可以用铝合金或者工程塑料，高压工况就要用碳钢或者不锈钢，同时要核算弯角位置的强度，保证在额定工作压力下不会出现变形或者破裂。装配的时候要注意安装面的清洁，不能有铁屑、毛刺等杂质夹在密封面之间，螺栓要按照对角顺序分次拧紧，保证密封面受力均匀，避免因为受力不均导致的密封失效。日常维护的时候，要定期检查安装位置有没有渗漏，螺栓有没有松动，尤其是在设备运行一段时间之后，管路存在振动的情况下，螺栓容易出现松动，要及时复紧。
