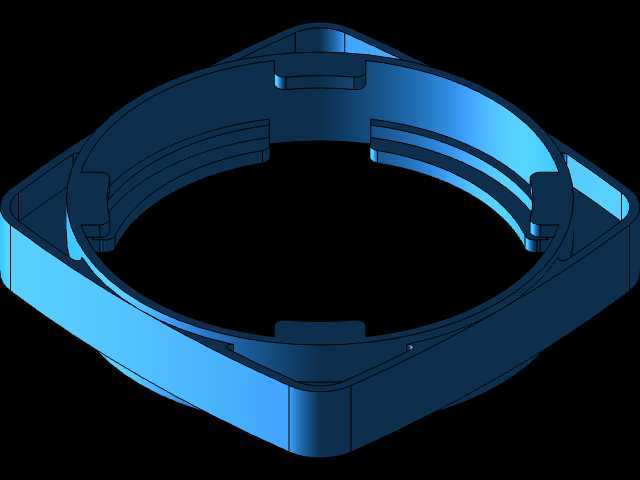

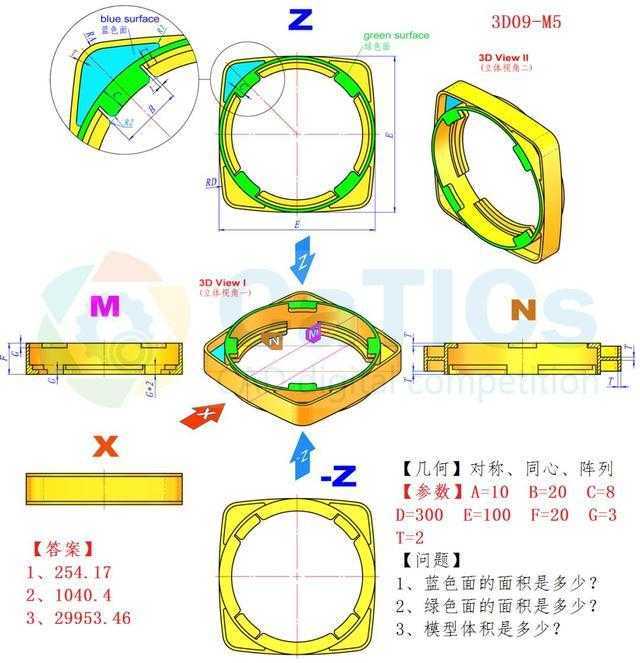

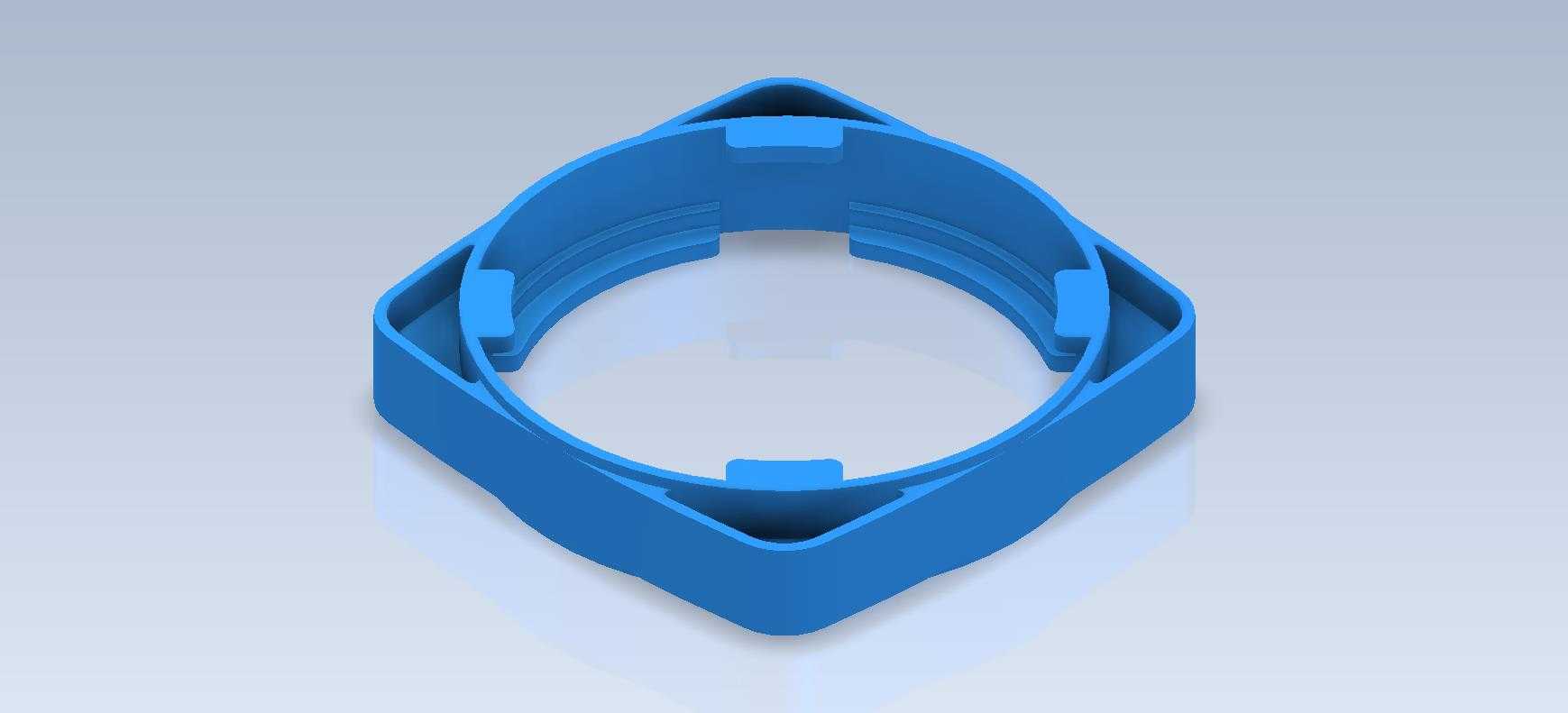

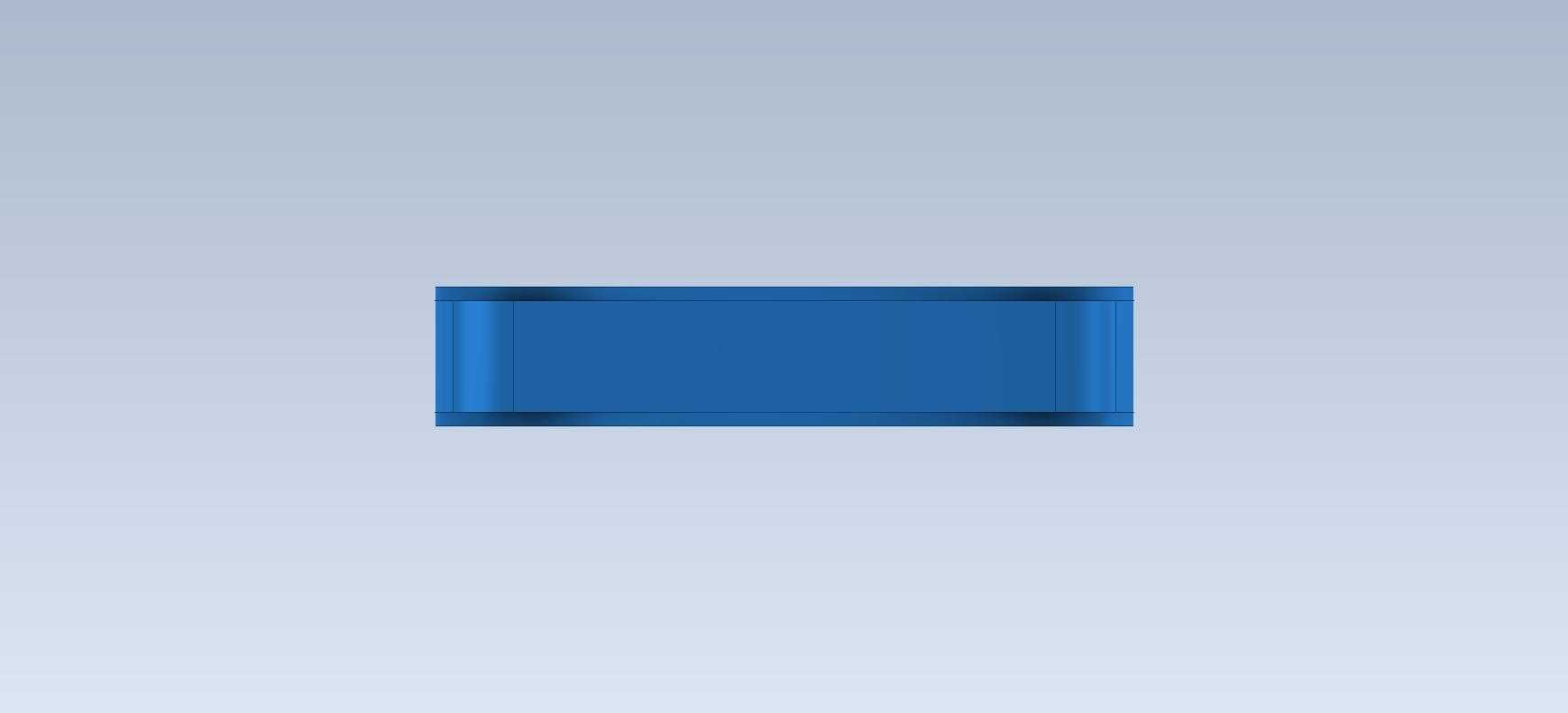

方形卡扣式环形限位固定基座结构

　　这类方形带内卡爪的环形限位基座，在小型机电装配、消费电子结构固定、低压电气元件限位场景中应用十分广泛，日常接触到的桌面小型电源适配器内部线圈限位、桌面型传感器安装座、小型管状元件的端部固定都能见到这类结构的身影，它不需要额外的紧固件，依靠自身的卡接结构就能完成与配套圆柱件的快速装配，大幅减少装配环节的螺丝使用量，适配自动化产线的快速压装工序。

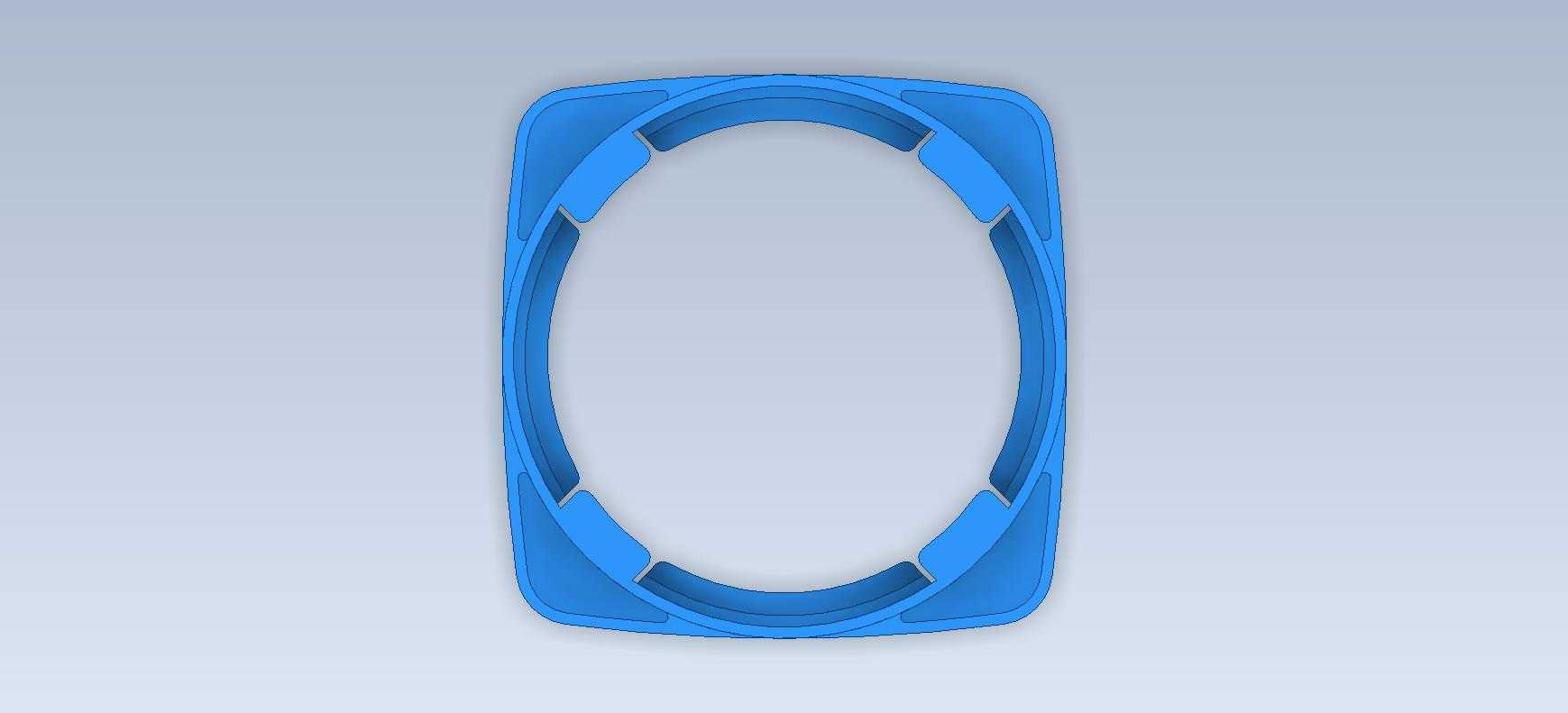

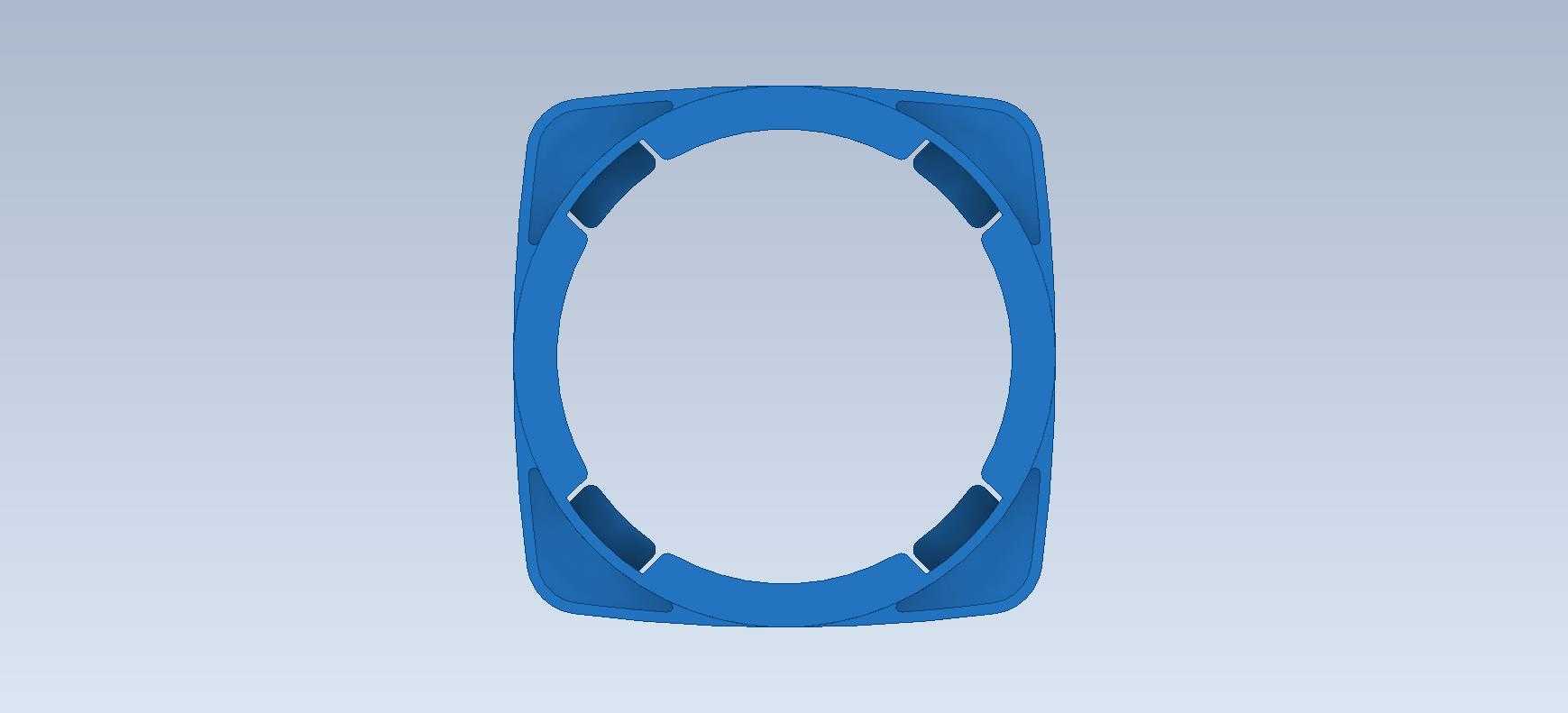

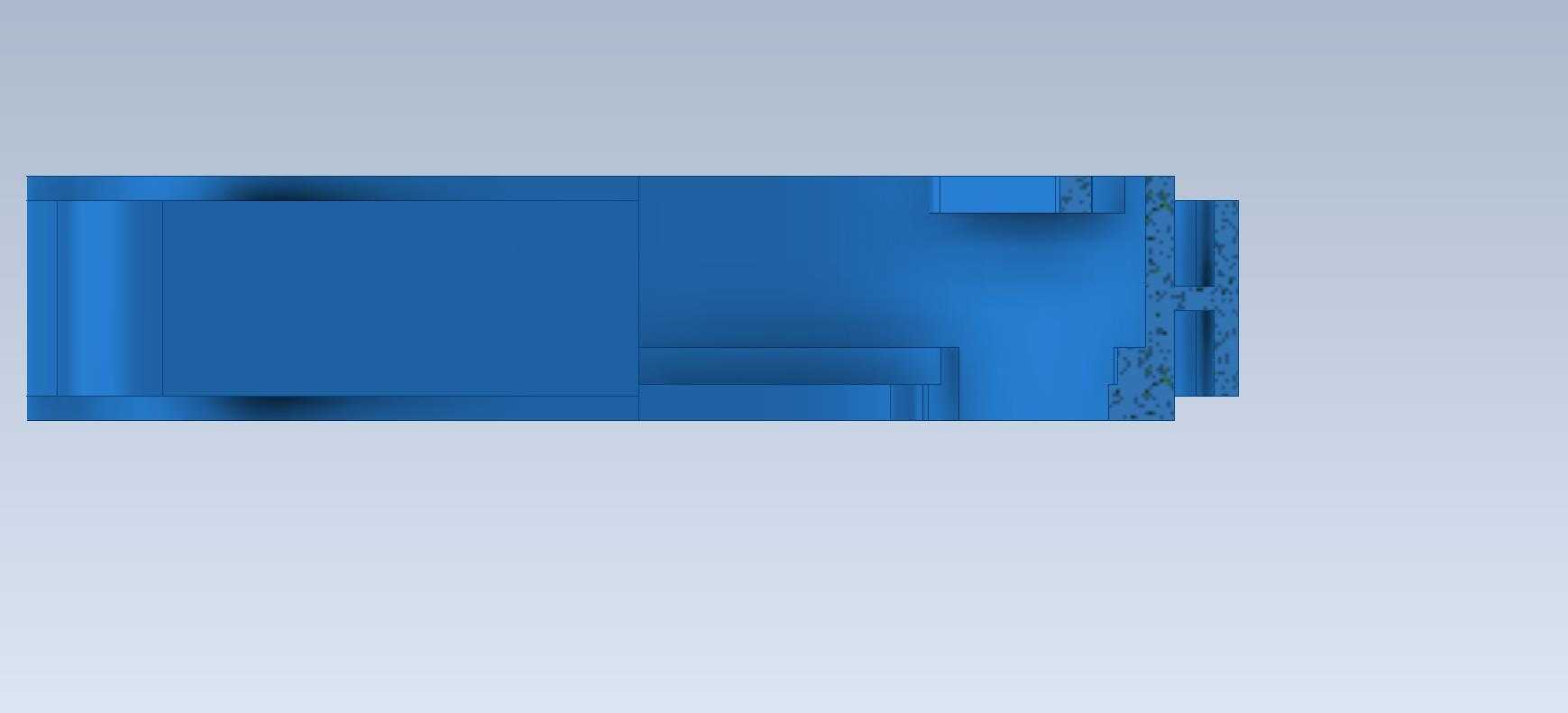

　　从功能特性来看，这个结构的核心作用是实现圆柱类元件的径向限位与轴向防脱，外侧的方形轮廓并非随意设计，而是适配设备内部的方形安装槽，能够直接嵌入对应槽位完成自身的周向防转，不需要额外增加防转销或者定位凸台，减少了配套安装结构的加工复杂度。内侧均匀分布的四个卡爪是整个结构的功能核心，每个卡爪都做了内侧导向倒角，压装配套圆柱件时，卡爪会先受径向力产生微量弹性变形，待圆柱件卡入到位后，卡爪回弹卡入圆柱件对应的环槽内，既可以限制圆柱件的轴向窜动，又能保证周向的配合间隙均匀，不会出现偏心偏载的情况。

　　设计这类结构的时候，首先要明确配套圆柱件的外径公差与环槽尺寸，卡爪的内圈配合尺寸要比圆柱件对应卡接位置的外径小0.1-0.2mm，保证卡接后的预紧力足够，不会因为设备运行的振动出现松脱；卡爪的厚度要根据选用的材料弹性模量调整，如果是用常规ABS或者PP类注塑材料，卡爪根部的厚度要控制在1.2-1.8mm之间，既要保证反复拆装不会出现根部断裂，又要保证压装时的阻力不会过大，适配人工装配或者小型压装机的压力阈值。外侧方形轮廓的四个角都做了圆角过渡，一方面是避免注塑生产时的应力集中，减少成型后的翘曲变形，另一方面是嵌入安装槽时能够起到导向作用，降低装配对位的精度要求，提升装配效率。

　　尺寸边界方面，这类小型固定基座的整体外方边长通常控制在35-50mm区间，内圈通径根据配套圆柱件的尺寸调整，常规适配20-35mm外径的圆柱类元件，整体高度一般在10-15mm，不会占用过多的设备内部安装空间。底部的方形承托边宽度控制在3-5mm，压入安装槽后能够与槽口端面贴合，起到轴向定位的作用，保证安装后基座与安装面的贴合度，不会出现倾斜。卡爪的轴向高度要与配套圆柱件的环槽宽度匹配，通常卡爪的轴向宽度比环槽宽度小0.2-0.3mm，预留一定的装配公差，避免因为尺寸链累积导致卡接不到位。

　　在建模过程中，这类结构需要重点关注卡爪根部的圆角处理，绝对不能做成直角，直角位置在注塑冷却过程中会产生应力集中，后续受卡接外力时很容易从根部断裂，通常根部圆角要做到R0.5以上。内外壁的脱模斜度要根据材料特性设置，常规注塑材料的脱模斜度控制在1°-1.5°即可，既方便模具脱模，又不会影响配合尺寸的精度。四个卡爪采用圆周均布的设计，建模时可以先做单个卡爪的特征，再通过环形阵列完成其余三个的创建，保证四个卡爪的尺寸一致性，避免出现卡接力不均的情况。外侧方形轮廓与内圈的连接壁厚要均匀，整体壁厚控制在2mm左右，避免壁厚差异过大导致注塑时出现缩痕、气泡等成型缺陷，提升成品的良率。

　　实际应用中，这类结构还可以根据安装场景的需求调整卡爪的数量，如果配套的圆柱件重量较大、设备振动较强，可以将卡爪数量增加到6个，提升卡接的可靠性；如果是需要频繁拆装的场景，可以在卡爪外侧预留拆卸缺口，方便用工具撬动卡爪完成拆卸，不会损坏结构本身。方形基座的外侧面还可以根据需求增加防滑筋或者定位凸点，进一步提升与安装槽的配合牢固度，避免在设备运行过程中出现基座移位的情况。
