径向摆动式机械连接支撑结构件

　　在小型自动化输送线的工位换向模块、轻工包装设备的间歇摆料机构、教学实训台的机械原理演示单元中，这类径向摆动结构件是承担摆动端支撑与动力传递的核心基础零件，区别于常规的固定式安装支座，它需要同时满足铰接端的回转自由度约束、摆臂的刚性支撑、以及末端执行件的安装定位需求，很多入门级结构设计人员在做这类摆动件时，容易只关注铰接孔的尺寸配合，忽略摆动过程中的结构干涉与受力形变问题，最终做出来的样件要么在摆动到极限位置时和周边机架发生剐蹭，要么在长期往复摆动后出现支撑臂开裂的问题。

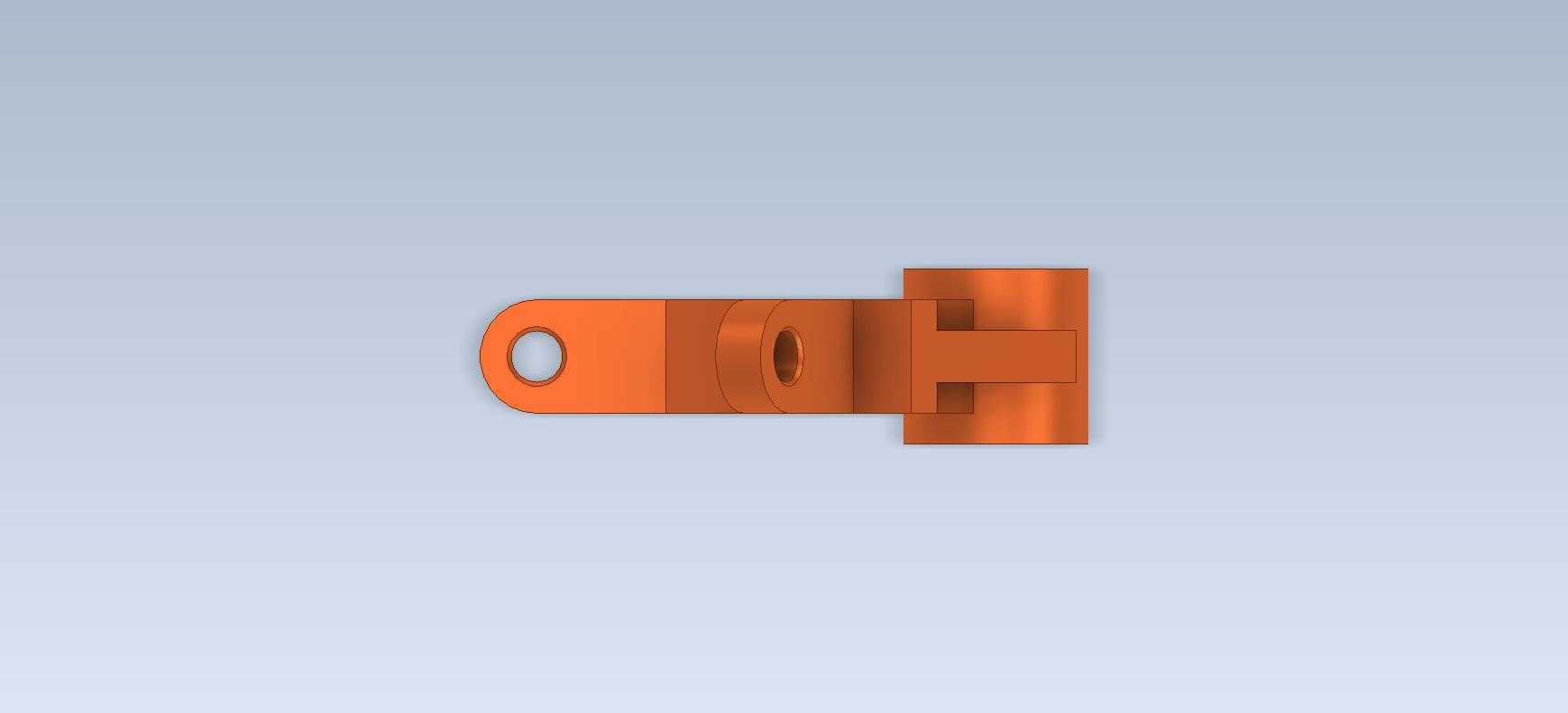

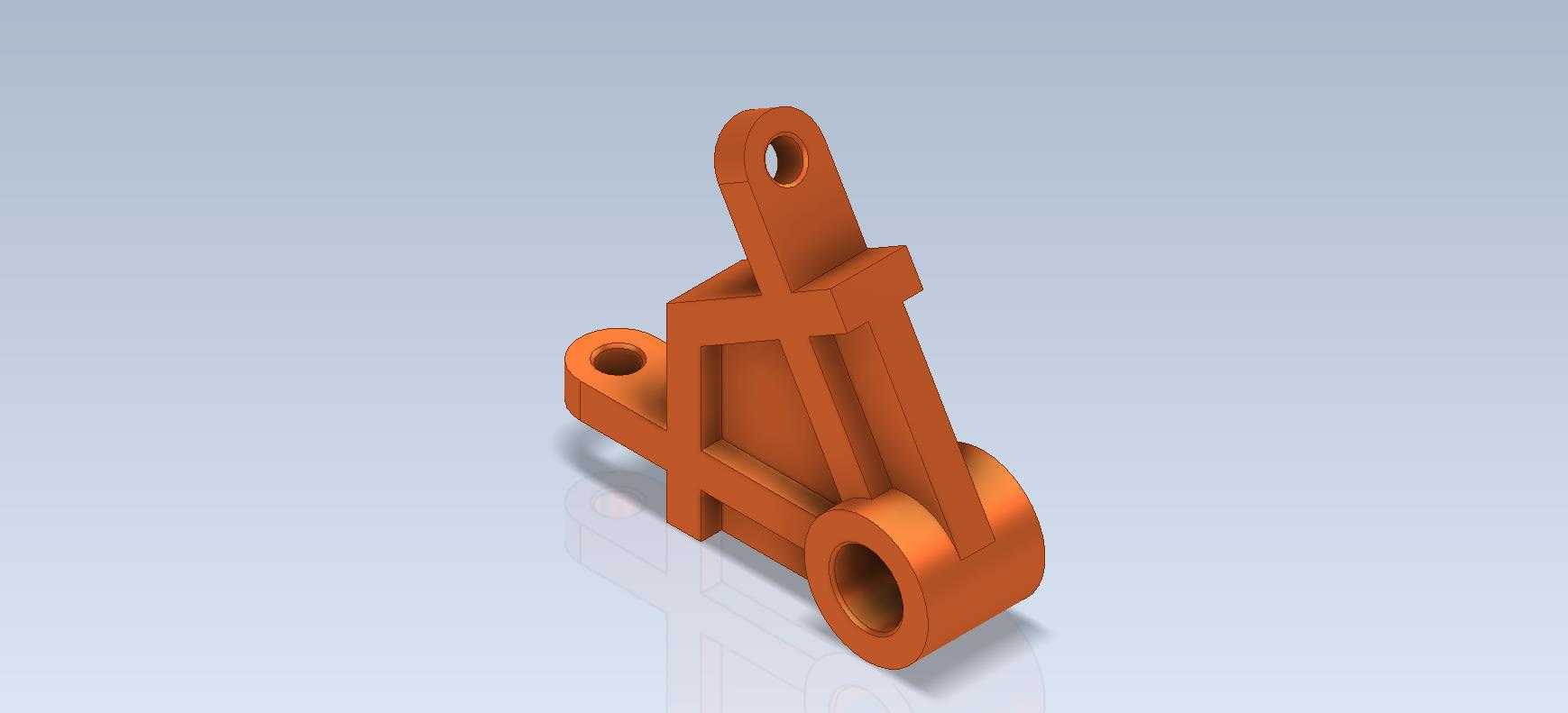

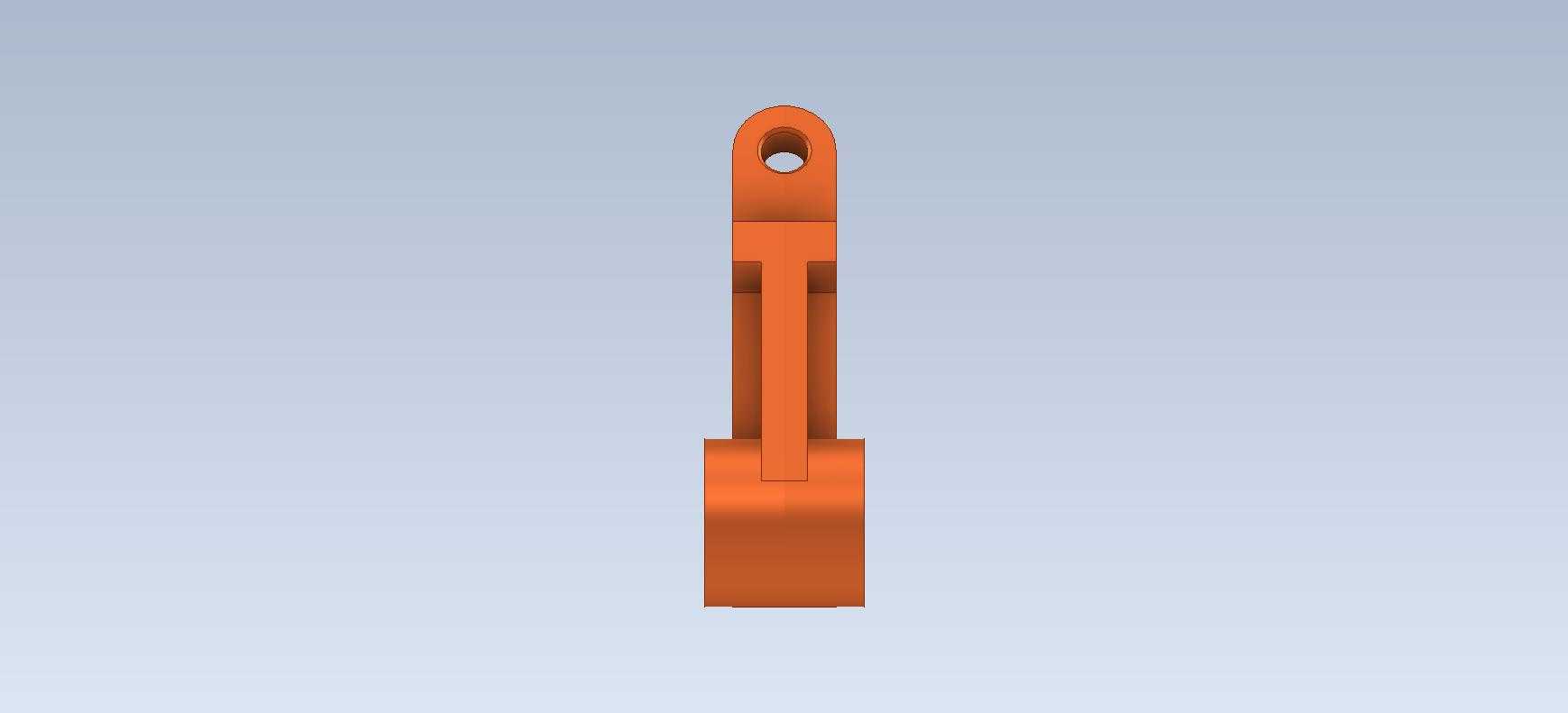

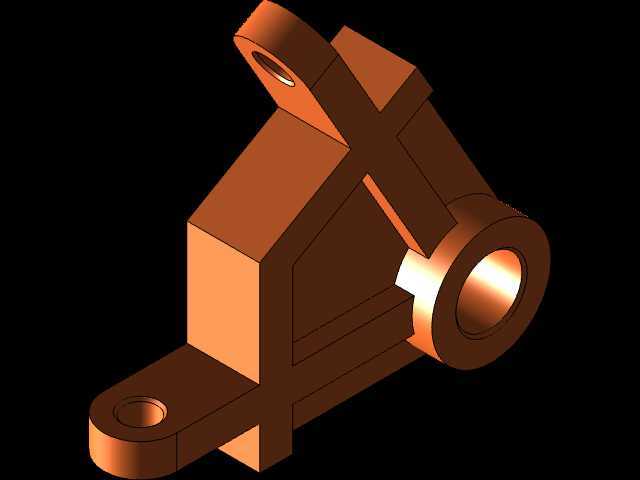

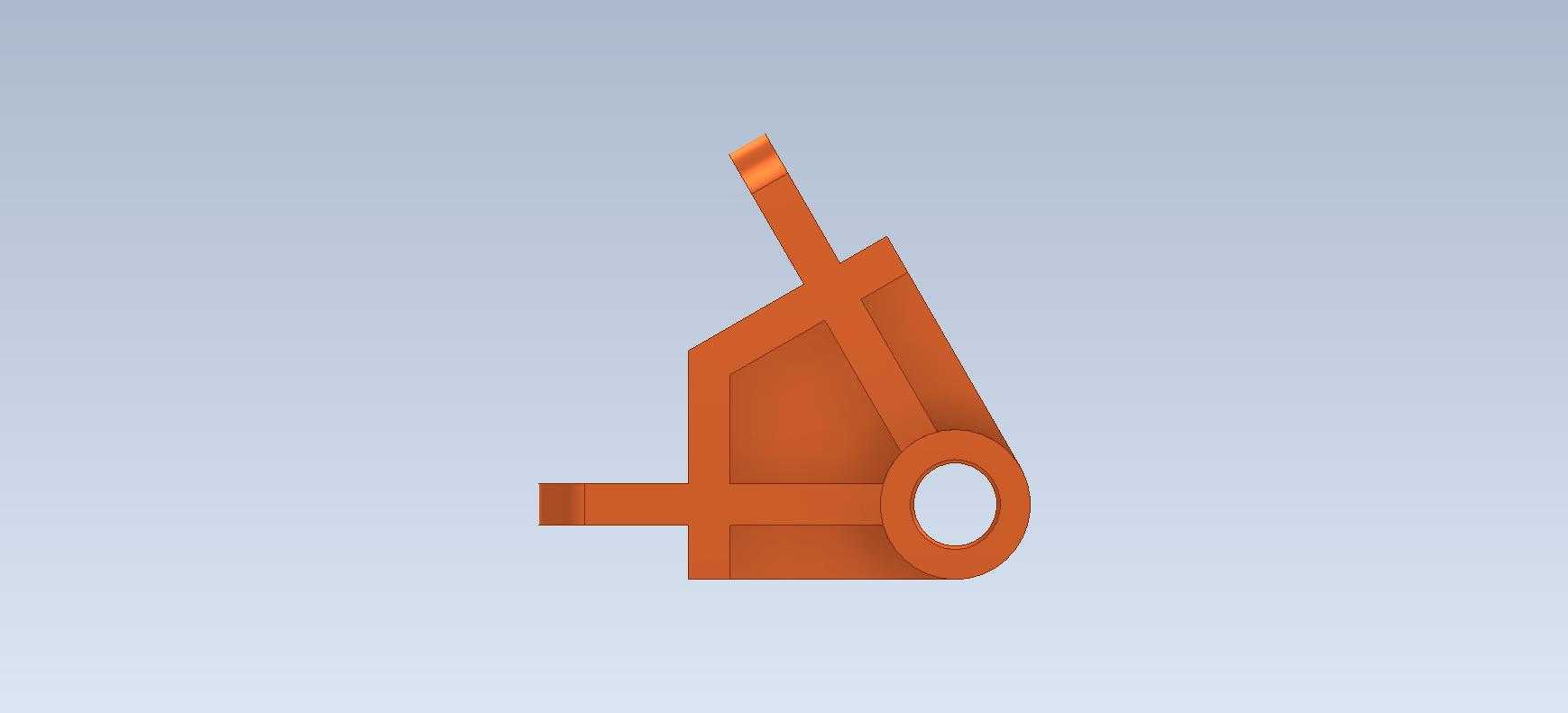

　　从结构功能上拆解，这个零件集成了三个核心功能段：下端带通孔的圆柱凸台是固定安装端，用来把整个零件锁紧在设备的基板或者安装立板上，这个安装孔的设计特意做了沉孔结构，能够让锁紧螺栓的头部完全埋入零件端面以下，避免螺栓突出后干涉摆臂的运动轨迹；中间的三角加强支撑段是整个零件的刚性核心，采用斜向加强筋连接上下两个功能端，相比等厚度的直板支撑，这种三角桁架式的结构在同等材料用量下，抗弯曲形变能力能提升40%以上，刚好抵消摆动过程中末端负载带来的倾覆力矩；上端的叉形铰接端和侧置的带孔圆环是运动配合端，叉形槽用来嵌入摆动拨杆，通过销轴连接实现径向的往复摆动，侧置的圆环结构可以套设复位扭簧或者安装行程触发撞块，不需要额外在零件上焊接或者螺纹连接附加配件，减少了装配环节的累计误差。

　　设计这类摆动支撑件的时候，首先要明确的是安装边界尺寸：下端安装凸台的中心到上端铰接孔的中心距是摆动半径的核心参数，这个尺寸直接决定了末端摆杆的线行程，设计时需要先根据工位要求的摆动角度、末端执行件需要移动的距离反推这个中心距，留0.5-1mm的调整余量避免加工误差导致行程不足；其次要关注各个功能段的壁厚设计，安装凸台的壁厚要保证螺栓锁紧时不会出现胀裂，通常按照螺栓公称直径的0.8-1倍设置壁厚，中间支撑筋的厚度不需要和安装端等厚，取安装端壁厚的0.6倍即可，既保证刚性又能减少零件整体重量，避免摆动过程中惯性过大导致驱动端负载超标；还有容易被忽略的是运动间隙预留，铰接孔和销轴的配合要选间隙配合，单边间隙控制在0.02-0.05mm之间，既要保证摆动顺畅无卡滞，又不能间隙过大导致摆动过程中出现窜动，影响末端定位精度，同时所有和运动轨迹相邻的棱边都要做C1以上的倒角，避免锐边在装配或者运动过程中刮伤配套零件、划伤操作人员。

　　从实际应用的场景来看，这类零件不需要承受大吨位的冲击负载，大多用在负载10kg以内的轻载摆动机构中，比如文具组装设备的笔夹上料摆臂、电子元件检测设备的探针摆动支架、3D打印设备的耗材导向摆动架，都能看到同结构原理的零件，它的结构设计逻辑非常适合入门学习者掌握：把安装、支撑、运动配合三个功能集成在单个零件上，减少装配零件数量的同时，也能练习不同功能结构的建模思路，比如凸台的拉伸、加强筋的放样、铰接孔的切除、倒角圆角的工艺处理，都是三维建模中最常用的基础操作，通过这个零件的建模练习，能够快速理解机械结构中“功能决定形态”的设计逻辑，而不是单纯画一个没有实际用途的几何形状。

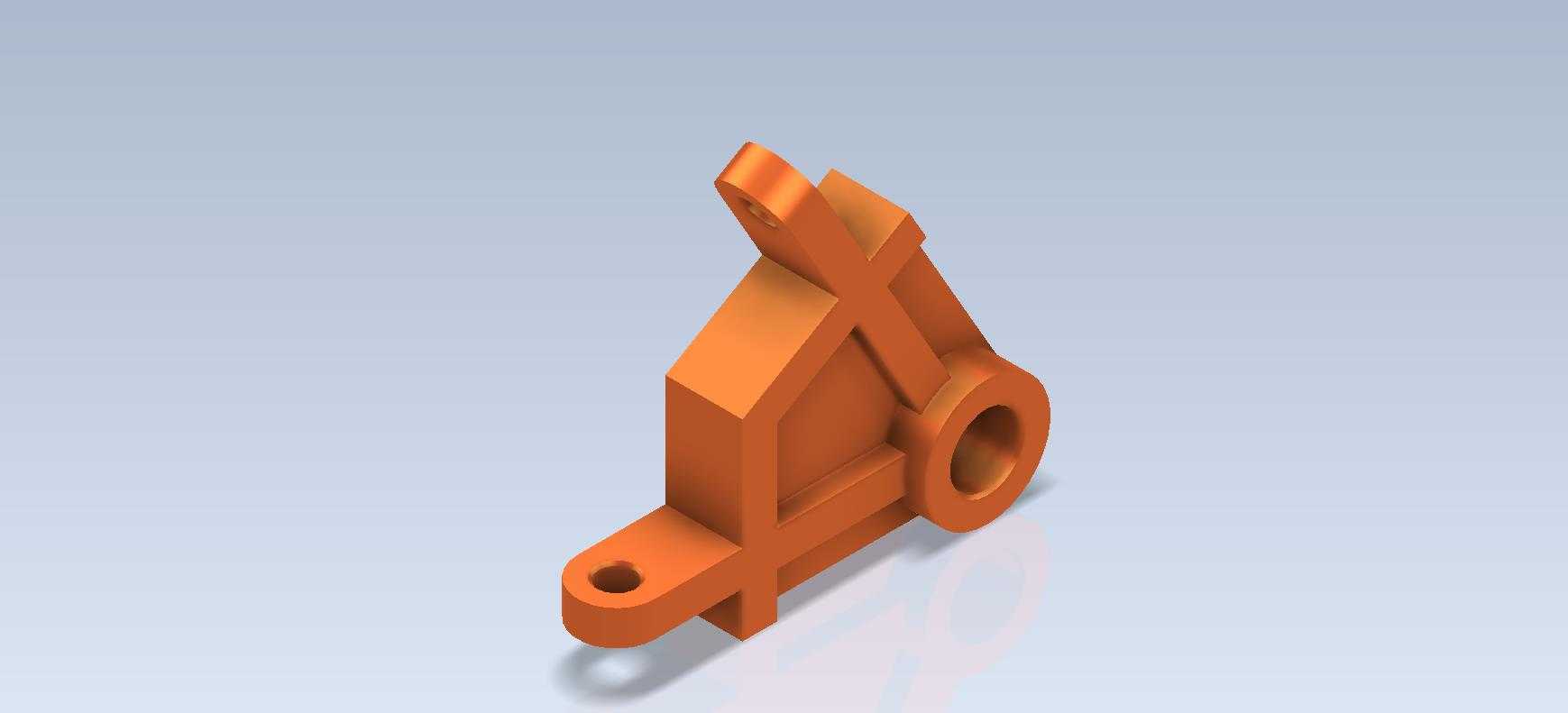

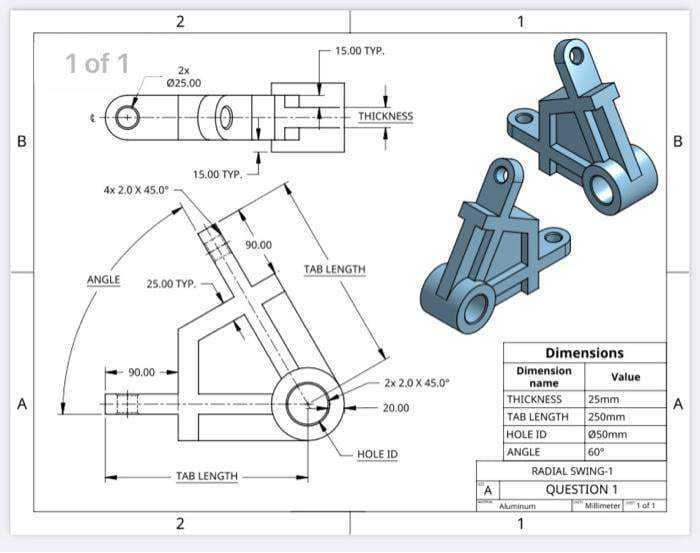

　　在加工或者3D打印制作这个零件的时候，还要注意安装端面的平面度要求，固定端和设备基板接触的端面平面度要控制在0.1mm以内，如果平面度超差，零件锁紧后会出现倾斜，导致铰接孔的轴线和摆动方向不垂直，长期运行会出现销轴偏磨、摆动卡滞的问题；另外侧置圆环的内孔如果是用来安装扭簧的话，孔的内壁粗糙度要达到Ra3.2以下，避免粗糙的内壁磨损扭簧的簧丝，缩短扭簧的使用寿命；叉形铰接端的两个叉耳要保证同轴度，两个铰接孔的同轴度公差要控制在0.03mm以内，不然销轴穿入后会出现别劲的情况，哪怕手动摆动感觉顺畅，长期高速往复摆动也会快速磨损销轴和孔壁。很多新手在做这类练习件的时候，只会照着图纸画外形，不会去思考每个尺寸、每个结构对应的工艺要求和功能需求，做出来的模型只是形似，放到实际工程场景中根本无法使用，而通过这类基础结构的练习，慢慢建立起结构设计的工程思维，才能在后续做复杂设备结构的时候，避免出现原则性的设计错误。
