AutodeskInventor基础练习支座类零件

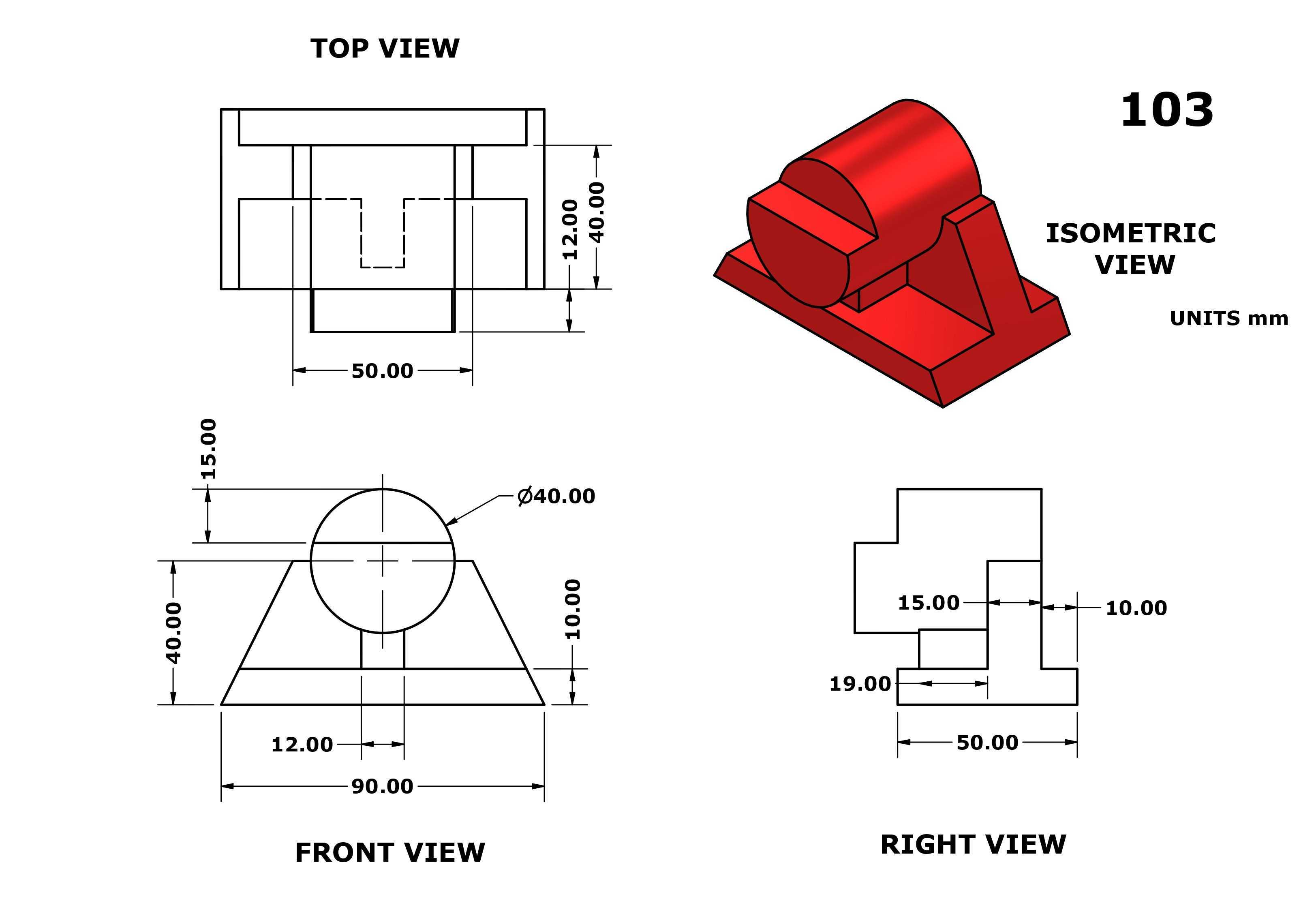

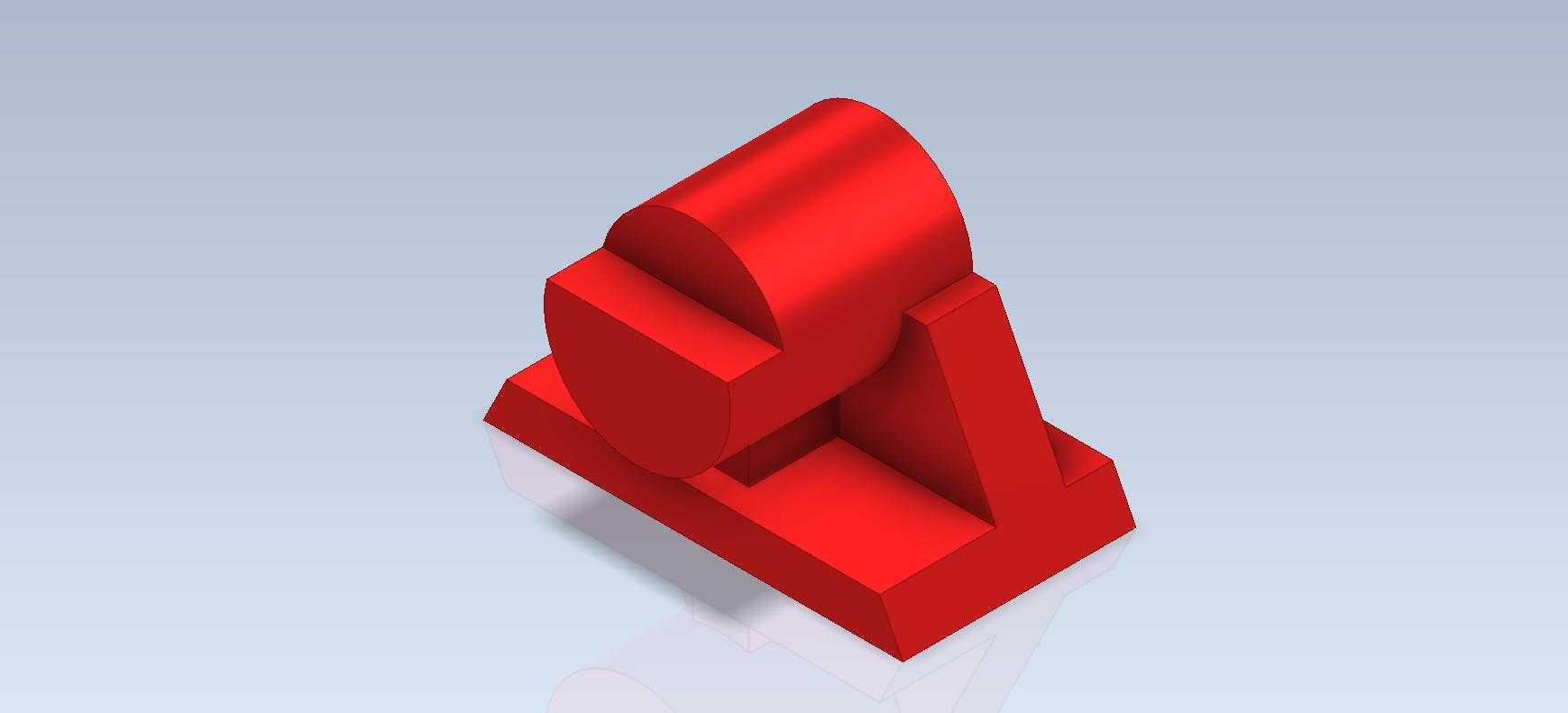

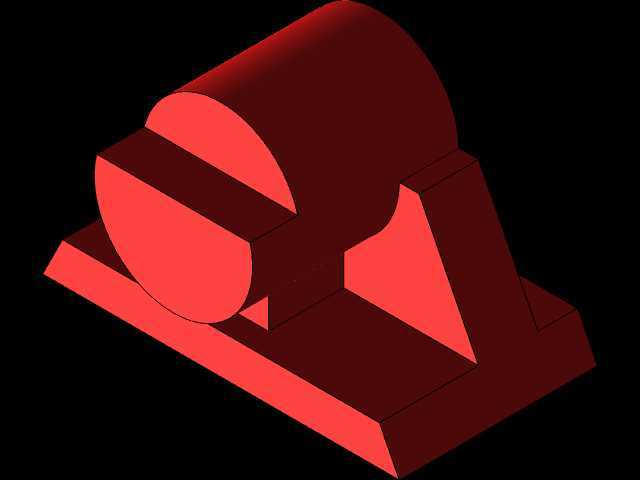

　　这类支座类零件常出现在小型动力传输、工位辅助支撑的场景中，比如小型输送线的从动端支撑、桌面级工装的旋转轴定位座，或是教学演示用的传动机构安装基座，核心作用是为回转类部件提供稳定的安装基准，抵消轴系运转时产生的径向与轴向载荷，避免运转过程中出现偏摆、窜动的问题。从结构上看，底部采用带安装孔的矩形底板设计，这部分是整个零件的安装基准面，加工时需要保证底板平面的平面度公差，安装时通过螺栓穿过底板预留孔位，将整个支座固定在设备机架或者工作台面上，底板的长宽尺寸决定了安装时的占地边界，设计时需要匹配安装工位的预留空间，避免和周边其他零部件产生干涉。

　　中间的支撑立板做了斜向加强筋结构，这部分的设计考量是在不额外增加过多零件重量的前提下，提升支撑结构的抗弯强度，当上部的回转部件承受载荷时，立板会受到弯矩作用，斜筋可以将载荷分散传递到底板上，避免立板根部出现应力集中导致的断裂问题，筋板的厚度设置需要匹配上部承载的大小，常规教学练习场景下的尺寸设置，刚好可以满足小载荷演示工况的强度需求。上部的半圆柱安装座是整个零件的核心功能位，这个位置用来安装轴承或者直接穿装回转轴，半圆柱的内孔尺寸需要和配合的轴径做公差匹配，如果是间隙配合需要预留合适的装配间隙，如果是过渡配合则要控制公差带范围保证装配后的同轴度，半圆柱的端面需要和轴系的定位台阶贴合，保证轴系安装后不会出现轴向窜动。

　　建模过程中，这类零件适合采用基础的拉伸、切除命令完成，先绘制底板的草图轮廓，拉伸得到底板基体，再绘制立板和加强筋的轮廓进行拉伸叠加，最后绘制上部半圆柱的轮廓，通过拉伸或者旋转命令得到上部结构，之后对所有的锐边做倒圆角处理，避免加工后出现应力集中点，同时也能去除加工毛刺，提升装配时的操作安全性。在实际工程应用中，这类支座的材质通常选用HT200灰铸铁，减震性能好且成本较低，适合批量生产的工况，如果是用于小载荷的教学演示场景，也可以选用6061铝合金加工，重量更轻且表面氧化后外观质感更好，加工时底板的安装孔位需要和机架上的预装孔位做同轴度校验，避免安装时出现螺栓无法穿入的问题，上部安装孔的轴线需要和底板安装面保持平行，否则会导致轴系安装后出现别劲的问题，加速轴承的磨损。

　　这类基础练习模型的核心训练点，是帮助建模者掌握从功能需求倒推结构设计的逻辑，理解每个结构特征对应的工程作用，而不是单纯的绘制几何形状，比如为什么底板要做一定的厚度，为什么立板和底板的连接处要做圆角过渡，为什么上部的安装座要设计成半圆柱结构而不是整块矩形结构，这些细节都对应着实际生产中的强度、装配、成本等多维度的考量。在安装边界的考量上，除了底板本身的长宽尺寸，还要预留出上部轴系安装后的旋转空间，以及螺栓安装时的扳手操作空间，比如底板上的安装孔距离立板的距离，要足够放下套筒扳手的操作空间，否则现场安装时会出现无法拧紧螺栓的问题，上部半圆柱的外圆尺寸也要考虑和周边防护罩等部件的间隙，避免运转时出现碰撞。从功能特性上来说，这类一体式支座相比拼接式的支撑结构，装配环节更少，整体刚性更好，不需要额外做拼接处的精度校准，适合对安装精度要求不是极高、载荷不大的应用场景，缺点是如果某一部分出现损坏需要整体更换，维修成本相比拼接式结构稍高，但在小载荷工况下，整体的性价比优势更明显。
