多孔矩阵式试管承载基座结构设计

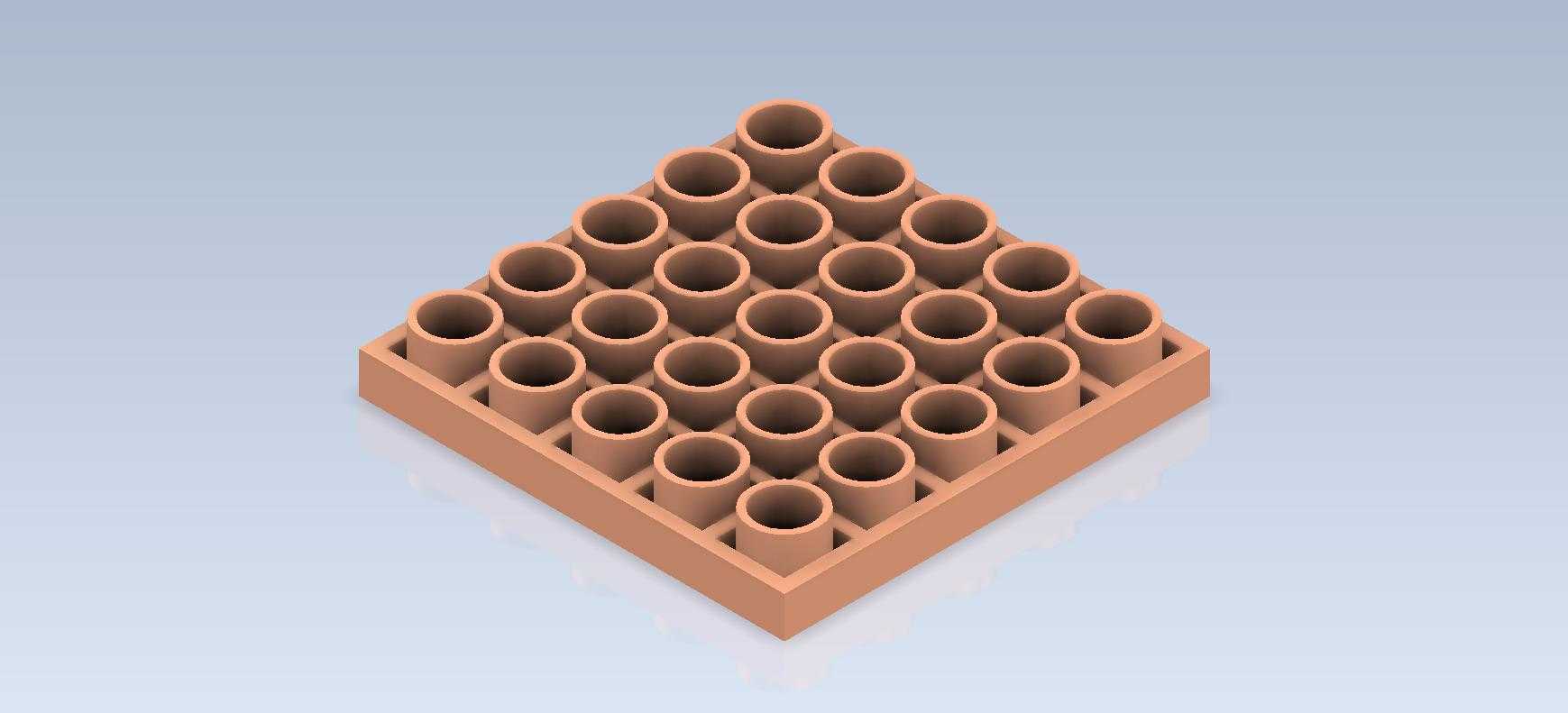

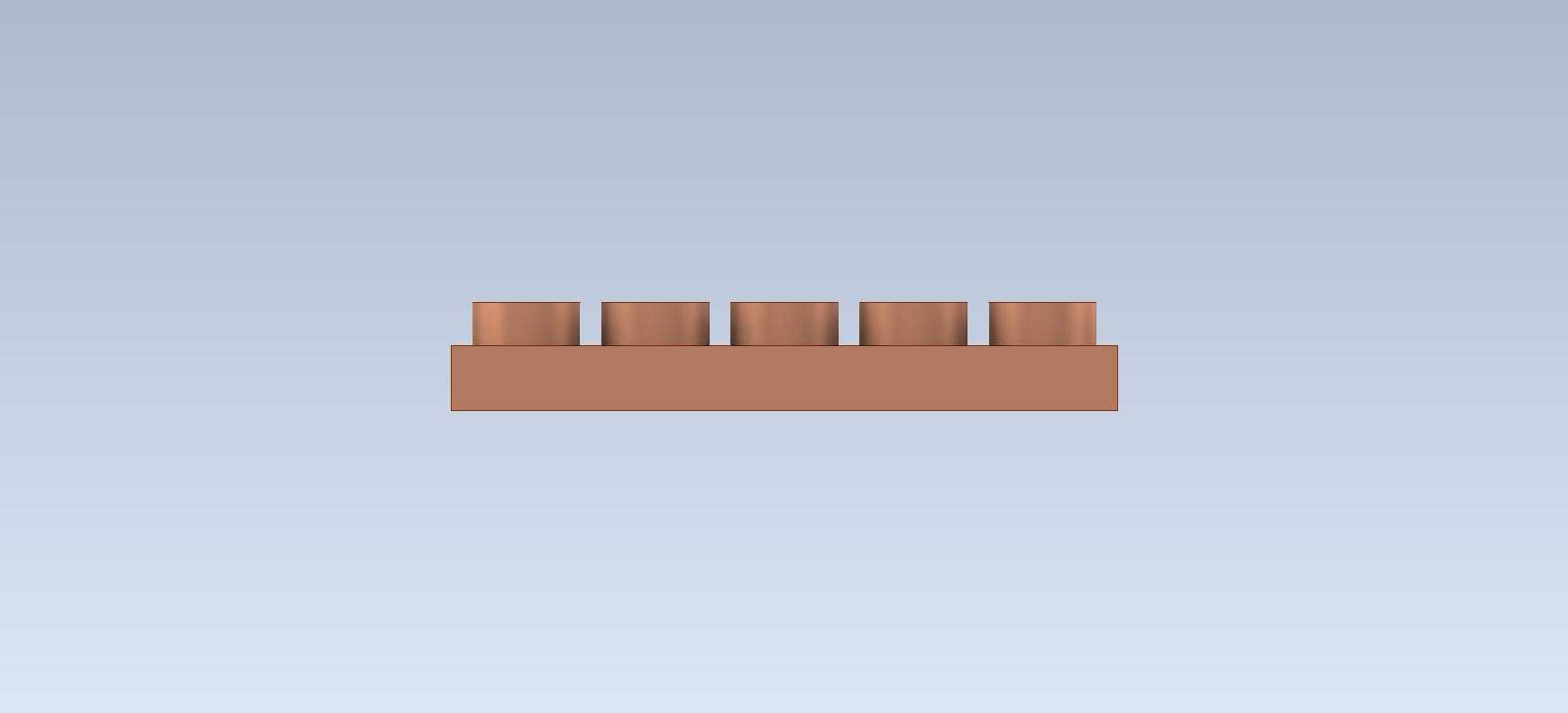

　　这款多孔矩阵式承载基座，最初是为实验室样本前处理工位的试管批量定位需求设计的，在小批量试剂分装、样本恒温孵育、离心后样本临时静置等场景中，能替代零散的试管架完成规整化的样本承载，也可适配小型电子元器件的批量插装定位，在电子厂插件工位、SMT产线待焊元件临时存放环节也能找到适配场景。从结构设计逻辑来看，整体采用正方形底板作为承载基底，底板上以等间距矩阵形式排布25个带通孔的圆柱套筒，单排5个、共5排的排布密度，刚好匹配常规96孔板的单块区域操作习惯，操作人员取放样本时无需反复调整视线对位，伸手即可完成对应位置的取放动作。

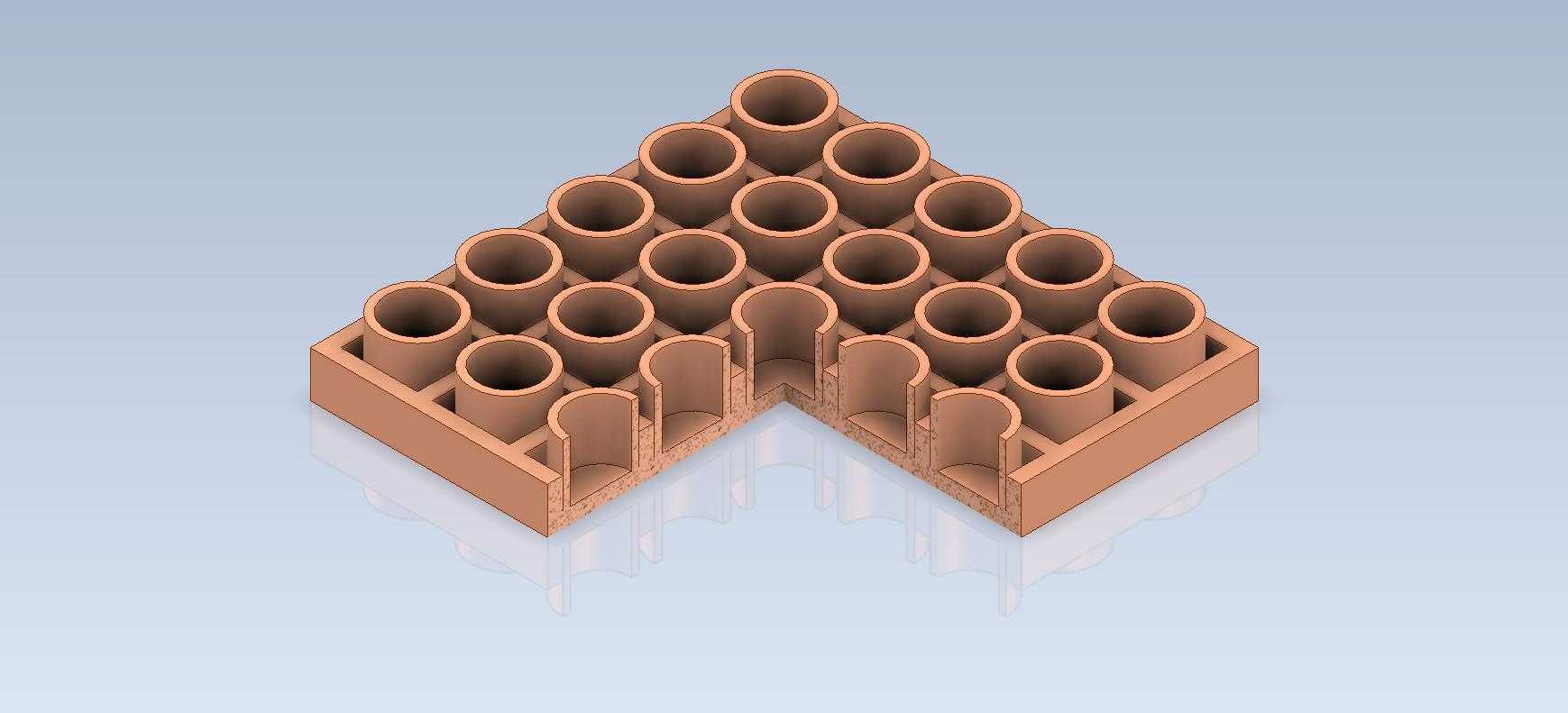

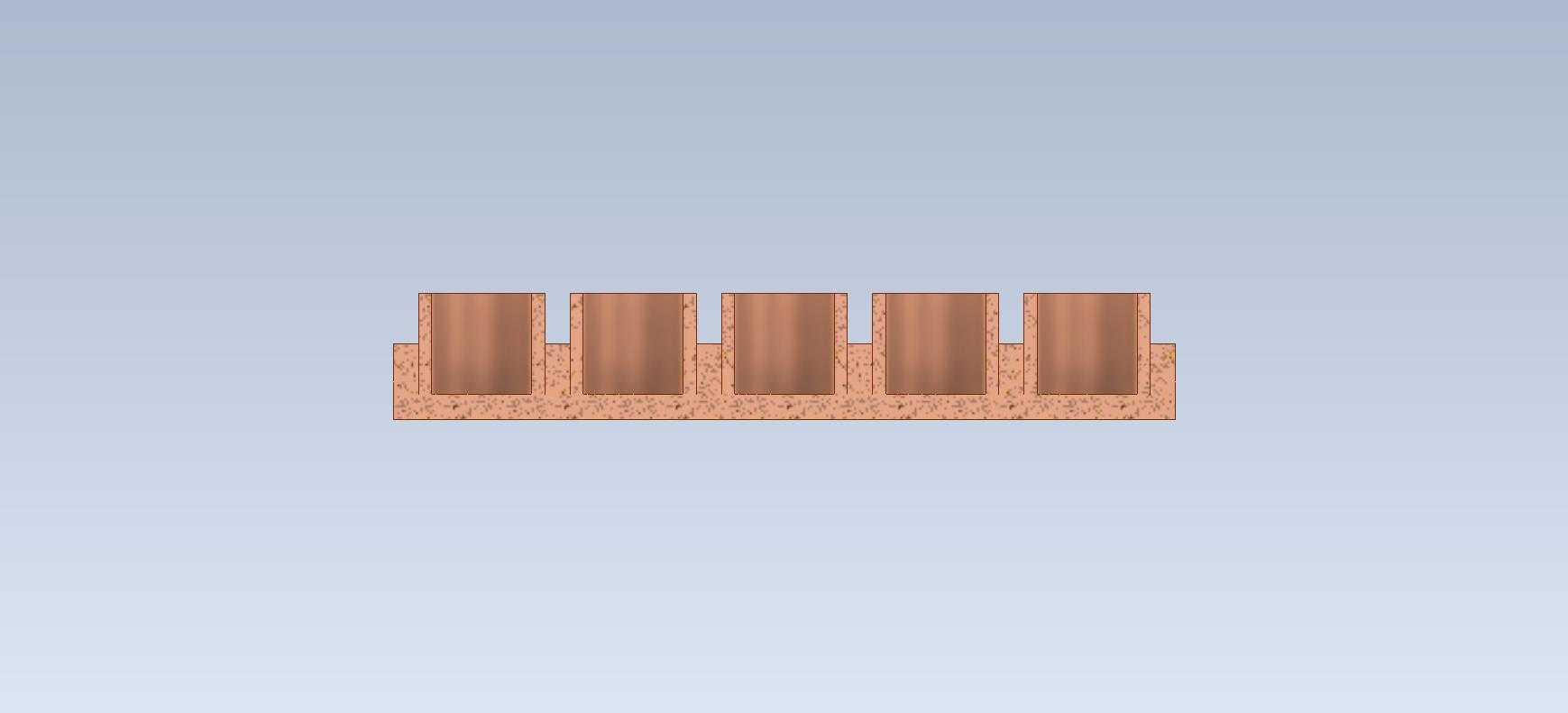

　　套筒与底板衔接处做了加厚的圆角过渡，避免注塑成型时出现缩痕，同时也能降低长期使用后衔接处开裂的风险，底板底部的网格状加强筋，是在做壁厚优化时加上的——最初整版实心底板的设计，不仅用料多，成型后冷却过程中容易出现翘曲变形，把底板非承载区域做镂空网格加强，既能把整体重量降低近40%，还能让基座放置在台面时的平面度更好，不会因为底板变形出现放置不稳、晃动的情况。套筒的内孔直径做了0.2mm的正公差设计，刚好适配常规15mm外径的塑料试管，插入后不会出现过紧卡滞、取放费力的问题，也不会因为间隙过大导致试管倾斜歪倒，套筒的高度设置为试管总高度的1/3，既能给试管足够的侧向支撑，又不会遮挡试管上的刻度标识，操作人员读取样本容量时无需把试管从基座上拔下。

　　整体外形的安装边界控制在120mm见方的尺寸范围内，高度为30mm，刚好能放进常规的台式恒温孵育箱的层架间隙，也能适配多数实验室常用的试管架摆放抽屉的内空尺寸，不需要额外调整现有存储设备的隔板间距。在做三维建模的时候，特意把所有的棱边都做了R0.5的圆角处理，没有尖锐的直角边，一方面是避免操作人员取放时被锐边划伤，另一方面也能减少注塑成型时的应力集中，提升零件的抗冲击性能，哪怕不小心从1米左右的操作台高度掉落，也不会出现边角崩裂的情况。套筒的通孔是上下贯通的设计，一旦有试剂洒落到基座内部，可以直接用清水冲洗，液体能从通孔直接流出，不会在基座内部积留残留，清洁起来非常方便，也避免残留试剂交叉污染后续放置的样本。

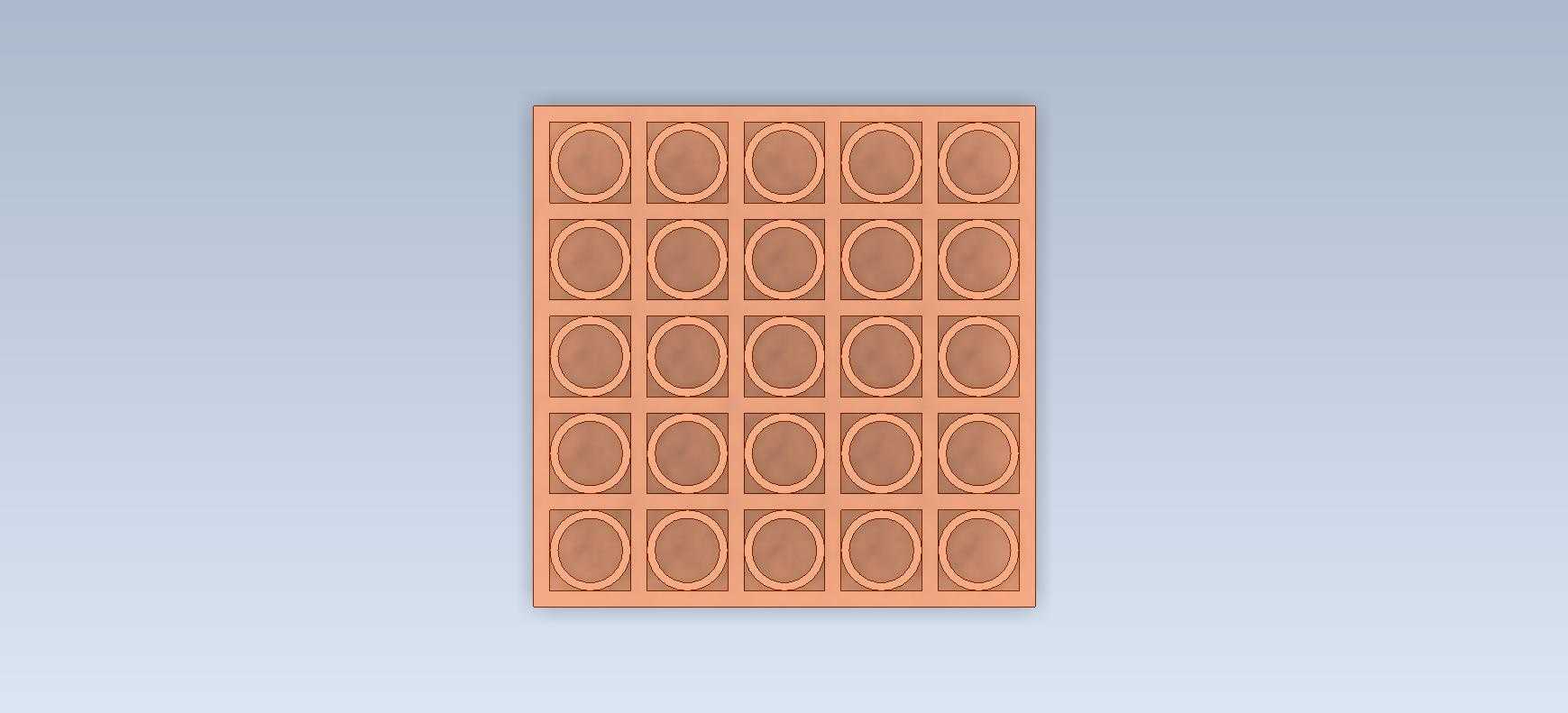

　　矩阵排布的孔位间距设置为20mm，和常规多道移液器的枪头间距完全匹配，使用多道移液器进行批量加样时，枪头可以直接对准插入对应试管，不需要逐个调整位置，能大幅提升批量加样的操作效率。底板的四个角做了小尺寸的定位凸点，当需要把多个基座拼接使用时，相邻基座的凸点可以卡入对应位置的凹槽，拼接后不会出现相对滑移，能根据实际的样本处理量灵活组合承载位数量，小批量测试时用单个基座即可，大批量样本处理时可以拼接4-6个基座组成更大的承载阵列，适配不同规模的实验或生产需求。在结构强度校核阶段，按照每个孔位放置满装液体的试管、总承重5kg的工况做了静力学仿真，网格加强筋的应力分布均匀，最大变形量不到0.1mm，完全满足日常使用的强度要求，不会因为长期承重出现底板下凹、孔位错位的问题。
