带铰接孔轴类机械连接零件结构设计

项目分类:通用机械零部件 发布时间:2024-12-26 ID:867869
  • 带铰接孔轴类机械连接零件结构设计
  • 带铰接孔轴类机械连接零件结构设计
  • 带铰接孔轴类机械连接零件结构设计
  • 带铰接孔轴类机械连接零件结构设计
  • 带铰接孔轴类机械连接零件结构设计
  • 带铰接孔轴类机械连接零件结构设计
  • 带铰接孔轴类机械连接零件结构设计

  在常规小型工装夹具、轻工自动化输送线的铰接工位中,这类带单端铰接孔的阶梯轴零件是十分常见的连接承载件,它的核心作用是实现两个相对摆动构件之间的动力传递与位置约束,常见于小型连杆机构、手动压合工装的摆臂连接位、物料分拣拨杆的转轴配合段,不需要承受大吨位冲击载荷,但对铰接位的同轴度、轴段配合精度有明确要求,否则长期往复摆动后容易出现卡滞、磨损过快的问题。

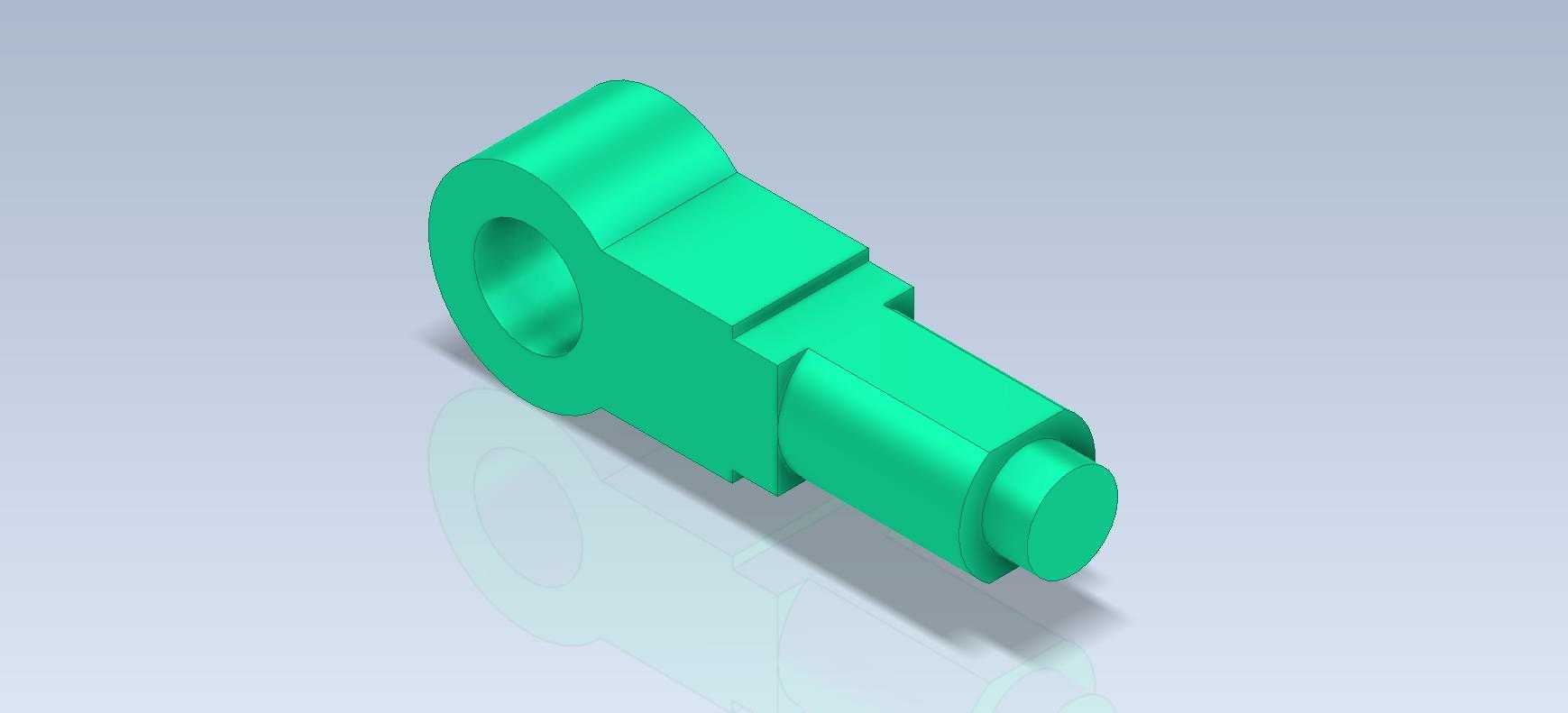

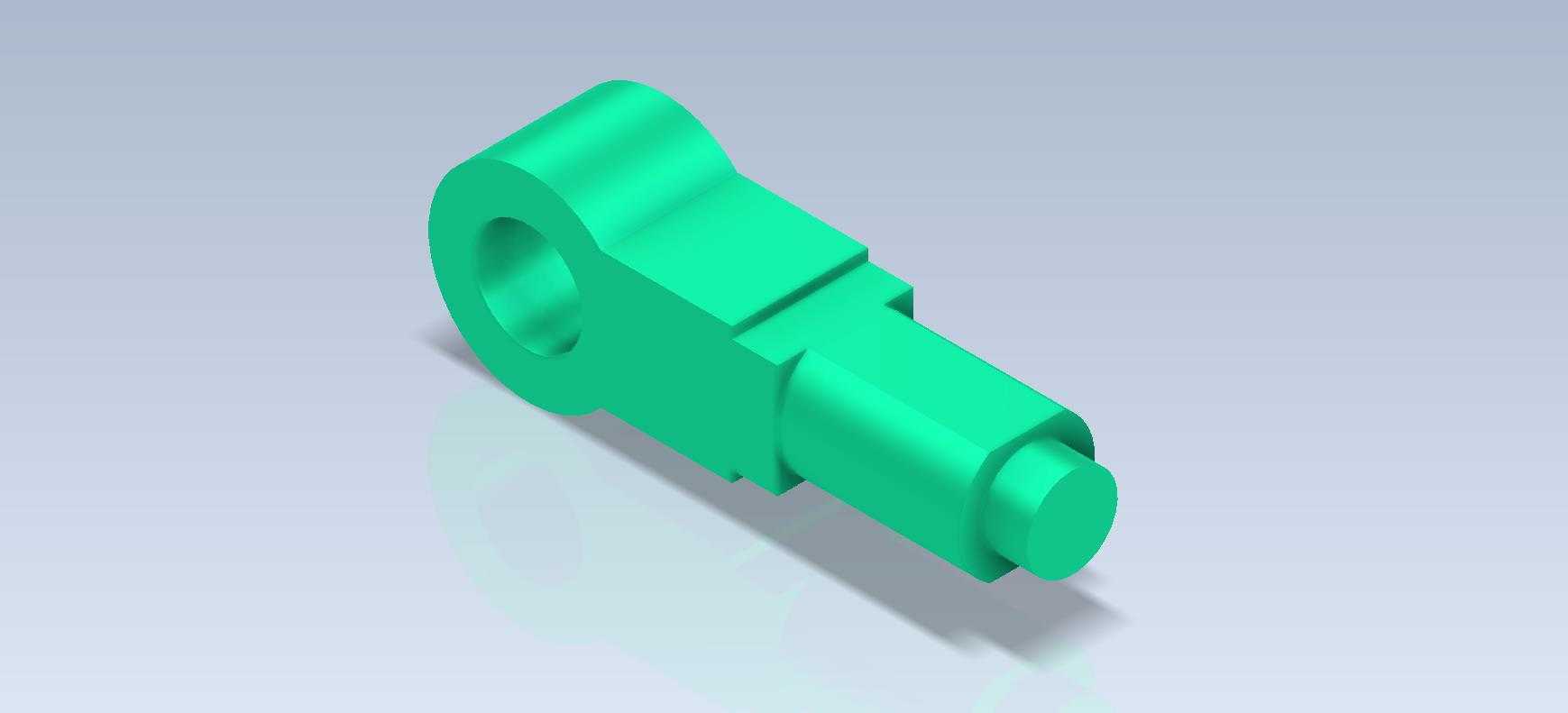

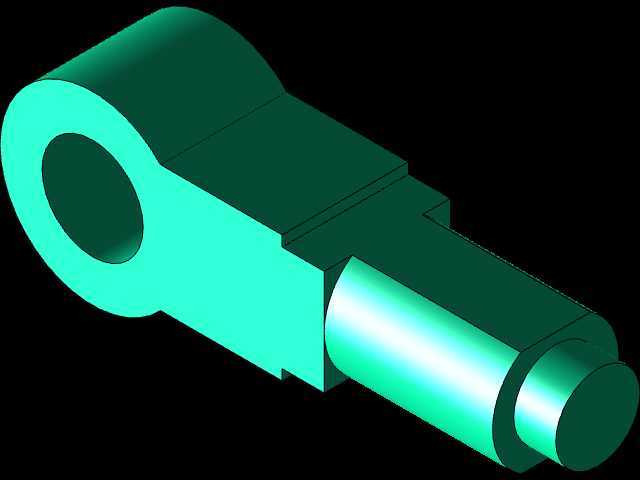

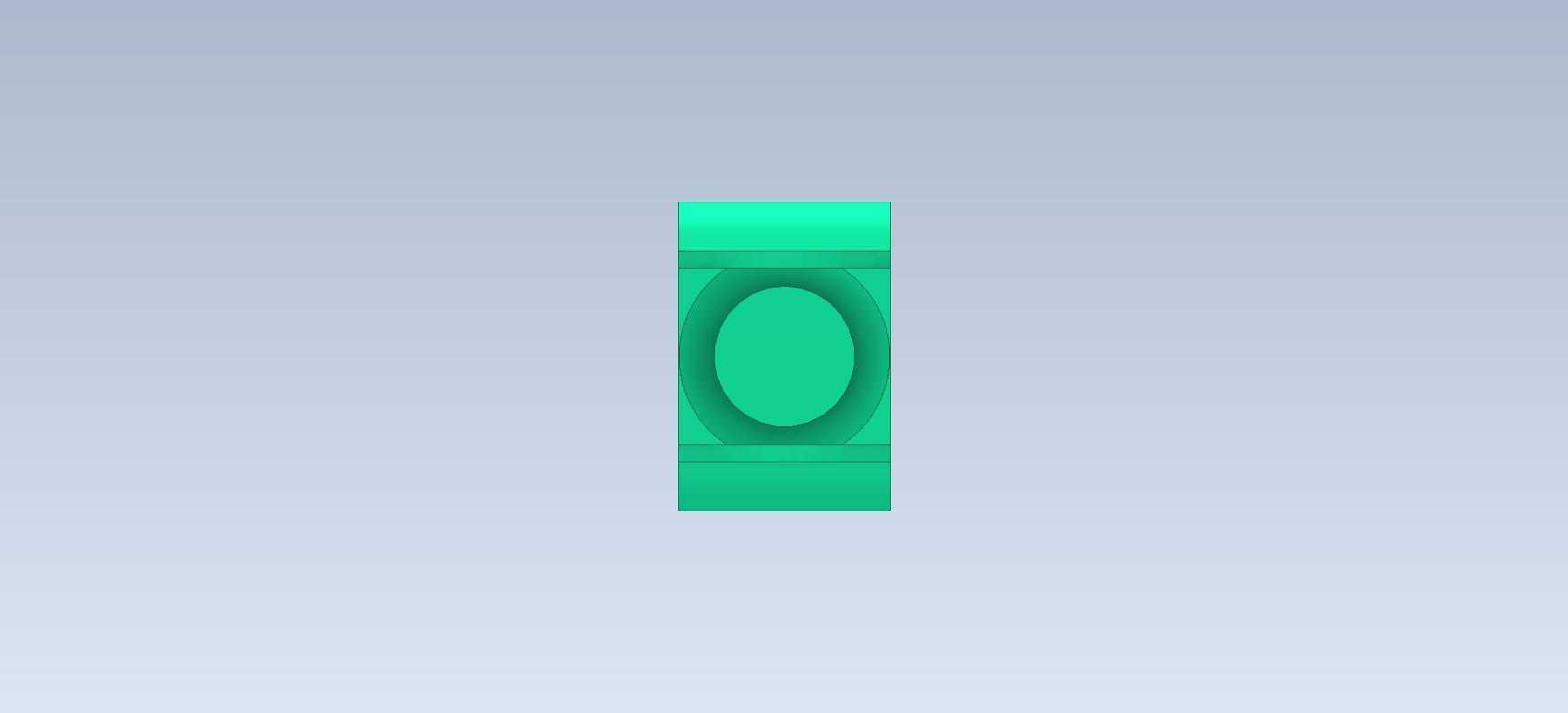

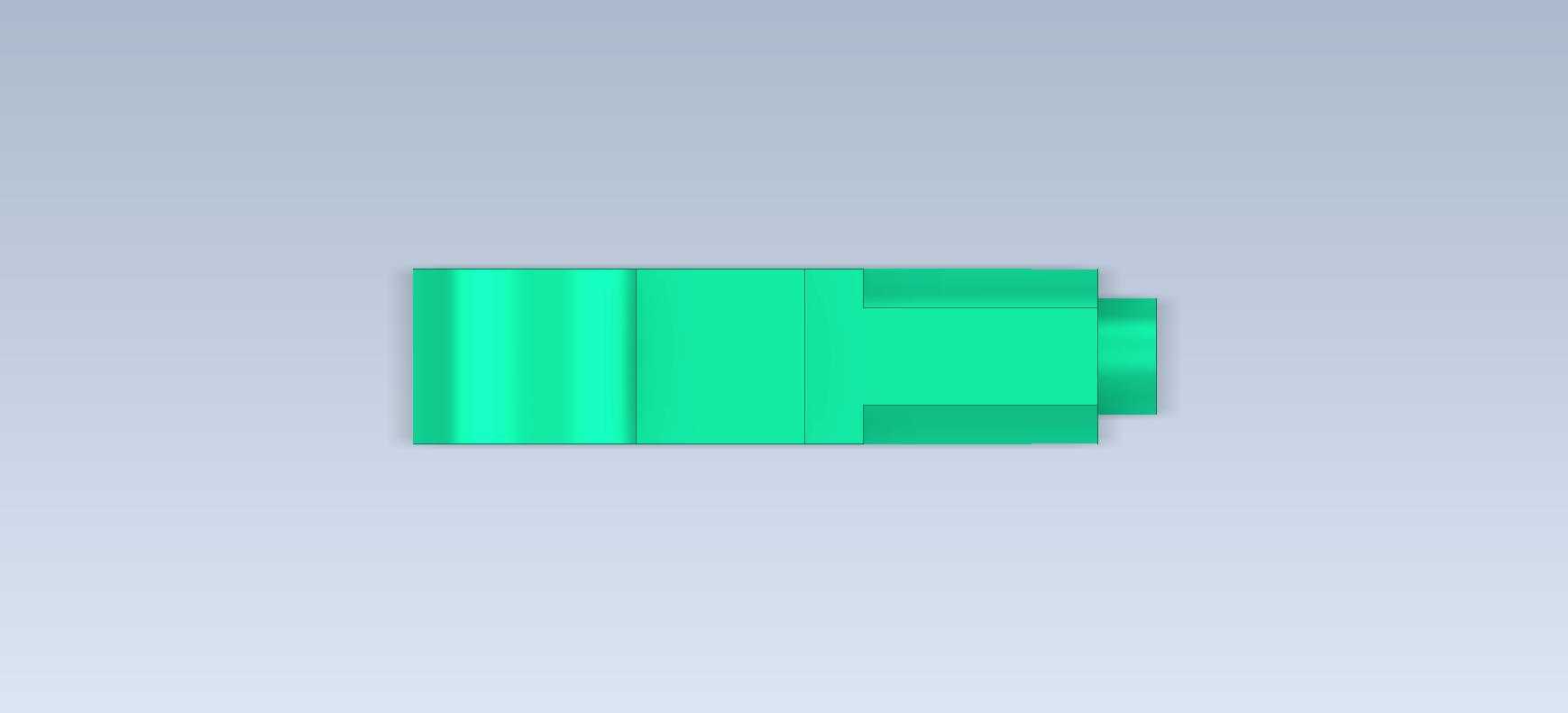

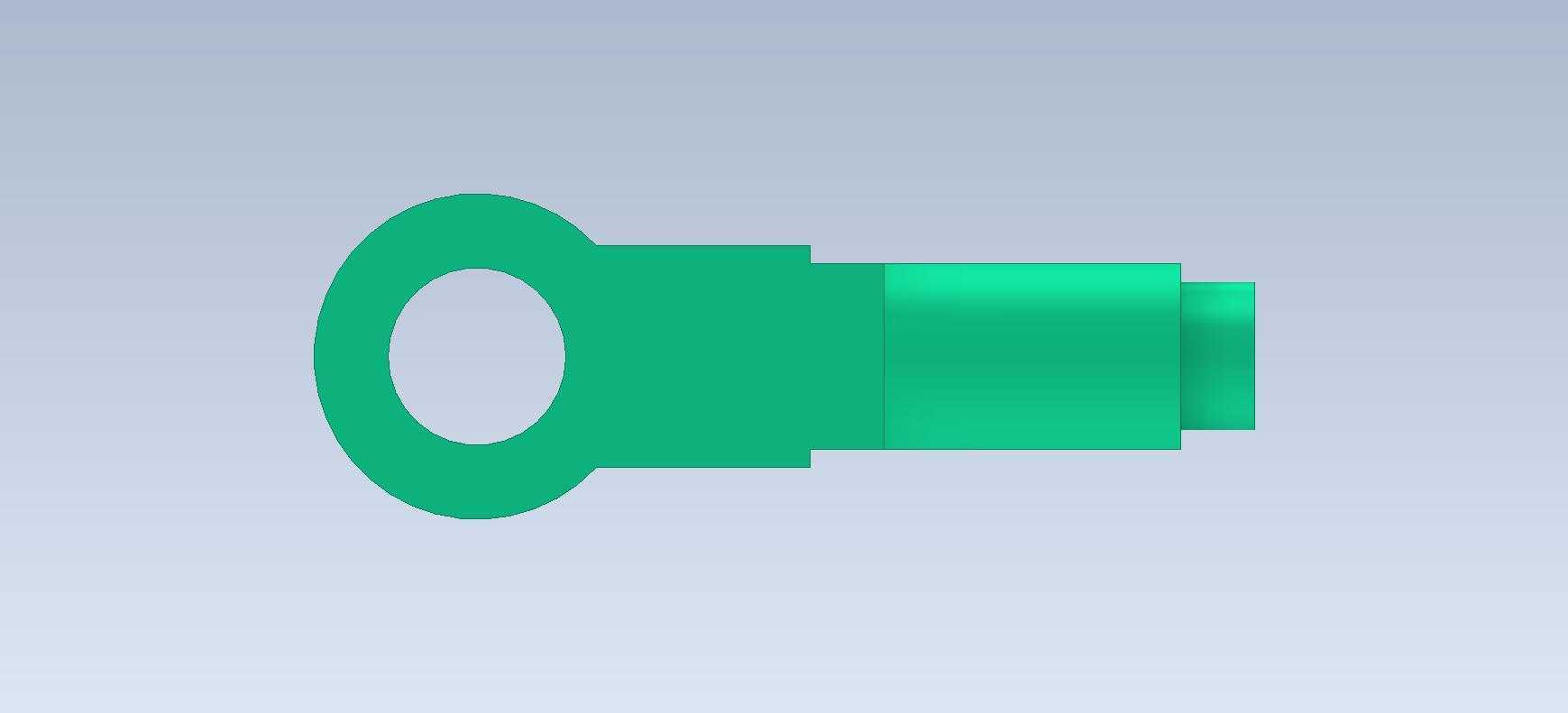

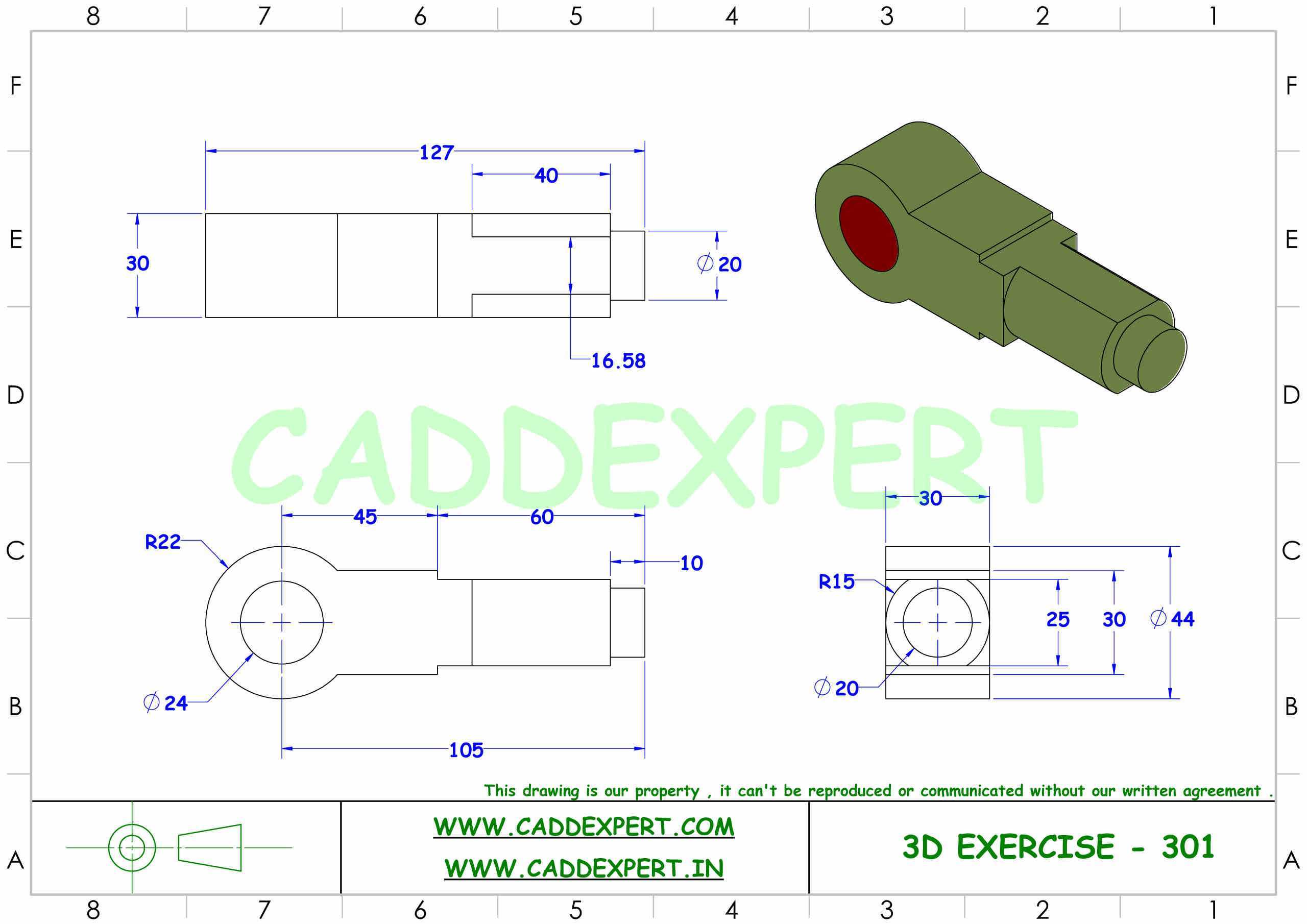

  从结构设计逻辑来看,这个零件采用单端大直径铰接环+多阶梯轴段的组合形式,最左侧的通孔是铰接安装位,用来穿装圆柱销或者铰接螺栓,和固定座上的双耳片结构配合,实现整个零件绕销轴的定角度摆动,这个孔的内壁粗糙度需要控制在Ra1.6以内,和销轴采用间隙配合,保证摆动顺畅无卡滞,同时孔的端面要和孔轴线保持垂直,避免安装后出现偏载,导致销轴局部磨损加剧。和铰接环相连的第一段方形凸台是限位结构,用来和摆臂上的卡槽配合,传递扭矩,避免零件在摆动过程中和配套的摆臂发生相对转动,这个方形结构的棱角处做了微小的倒角处理,既方便装配时的对位导入,也能减少应力集中,避免长期受交变载荷时棱角处出现裂纹。

  后续的三段阶梯轴是功能配合段,直径从靠近铰接端往末端逐段减小,每一段轴的直径差都控制在合理范围,既满足不同位置的装配需求,也减少车削加工时的材料去除量。最靠近方形凸台的大直径轴段是主要的承载配合面,一般会和带座轴承或者铜套配合,作为摆动的辅助支撑位,这个轴段的圆柱度公差需要控制在0.02mm以内,保证转动过程中不会出现径向窜动;中间的轴段一般用来套装复位弹簧或者尼龙缓冲套,给摆动动作提供复位力或者硬限位缓冲,所以这个轴段的表面粗糙度要求稍低,Ra3.2即可满足使用需求;最末端的小直径轴段是定位端,用来穿装开口销或者锁紧挡圈,限制整个零件在轴向的窜动,轴端做了倒角处理,方便安装锁紧件。

  从安装边界来看,这个零件的最大外轮廓是左侧铰接环的外径,安装时需要保证铰接环两侧和固定座耳片之间各留0.5mm左右的间隙,避免摆动时出现侧面摩擦;整个零件的总长度要和配套摆臂的安装槽深度匹配,保证末端锁紧件安装后不会突出到摆臂外侧,干涉周边其他构件的运动。设计这类零件的时候,不需要刻意追求过高的尺寸精度,重点要把控几个配合面的形位公差,还有阶梯轴过渡位置的圆角处理,所有轴径变化的位置都要做R0.5-R1的圆角过渡,避免热处理或者受力时出现应力集中断裂的问题。另外铰接孔的轴线和所有阶梯轴的轴线要保持平行,平行度公差控制在0.03mm以内,否则装配后会出现整根轴偏斜,导致摆动阻力变大,磨损速度加快。在实际建模过程中,这类零件的特征逻辑很清晰,先绘制铰接环的截面草图拉伸成型,再依次绘制各段轴的旋转轮廓做旋转凸台,最后处理倒角、圆角这些工艺特征,建模时要注意特征的先后顺序,把工艺特征放在最后添加,方便后续修改尺寸的时候不会出现特征报错,也能快速调整各段轴的长度和直径参数,适配不同的安装工位需求。这类零件虽然结构简单,但却是很多小型铰接机构里必不可少的基础件,设计时要结合实际安装空间调整各段尺寸,不能照搬标准件参数,要根据具体的载荷大小、摆动角度、安装空间来做针对性的尺寸优化,比如载荷偏大的场景可以适当加大铰接孔的直径和最粗轴段的直径,提升整体的结构强度,安装空间紧凑的场景可以适当缩短各段轴的长度,缩小整体轮廓尺寸。
