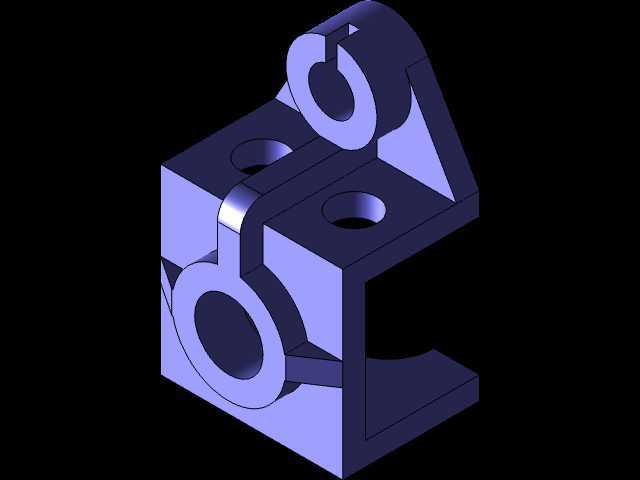

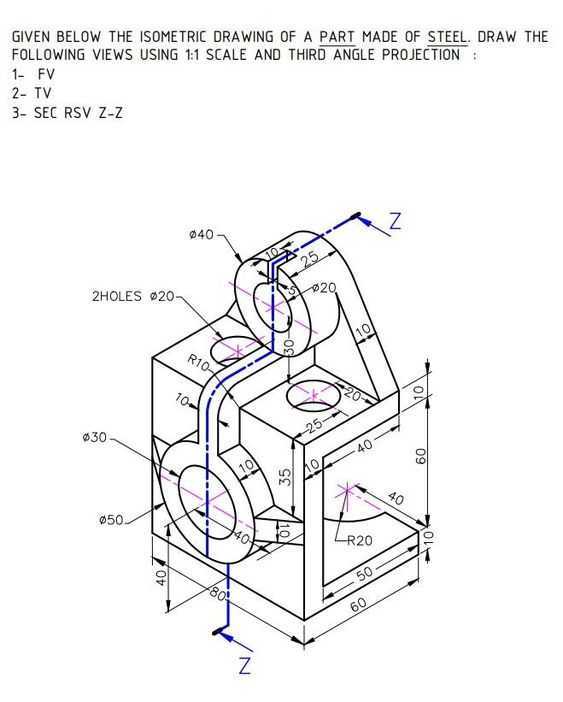

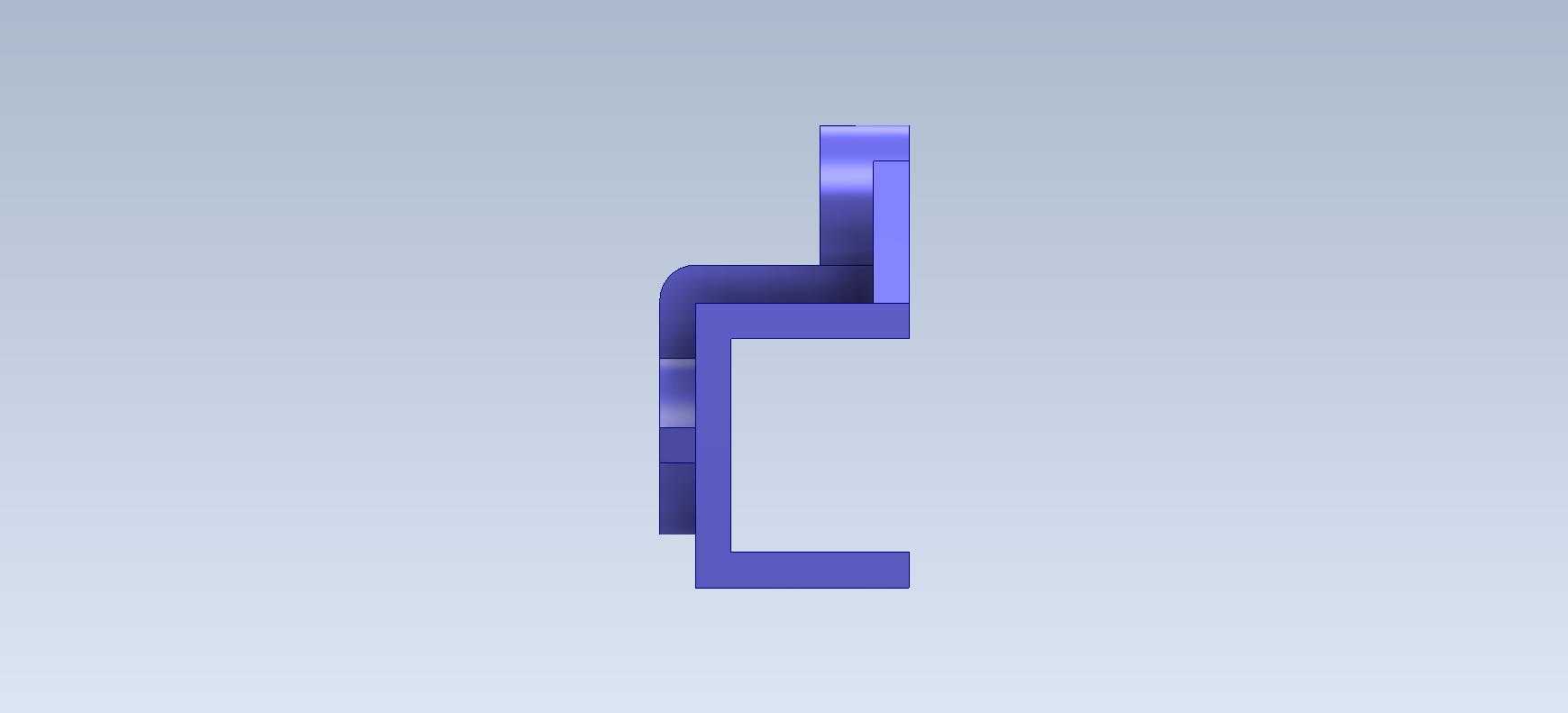

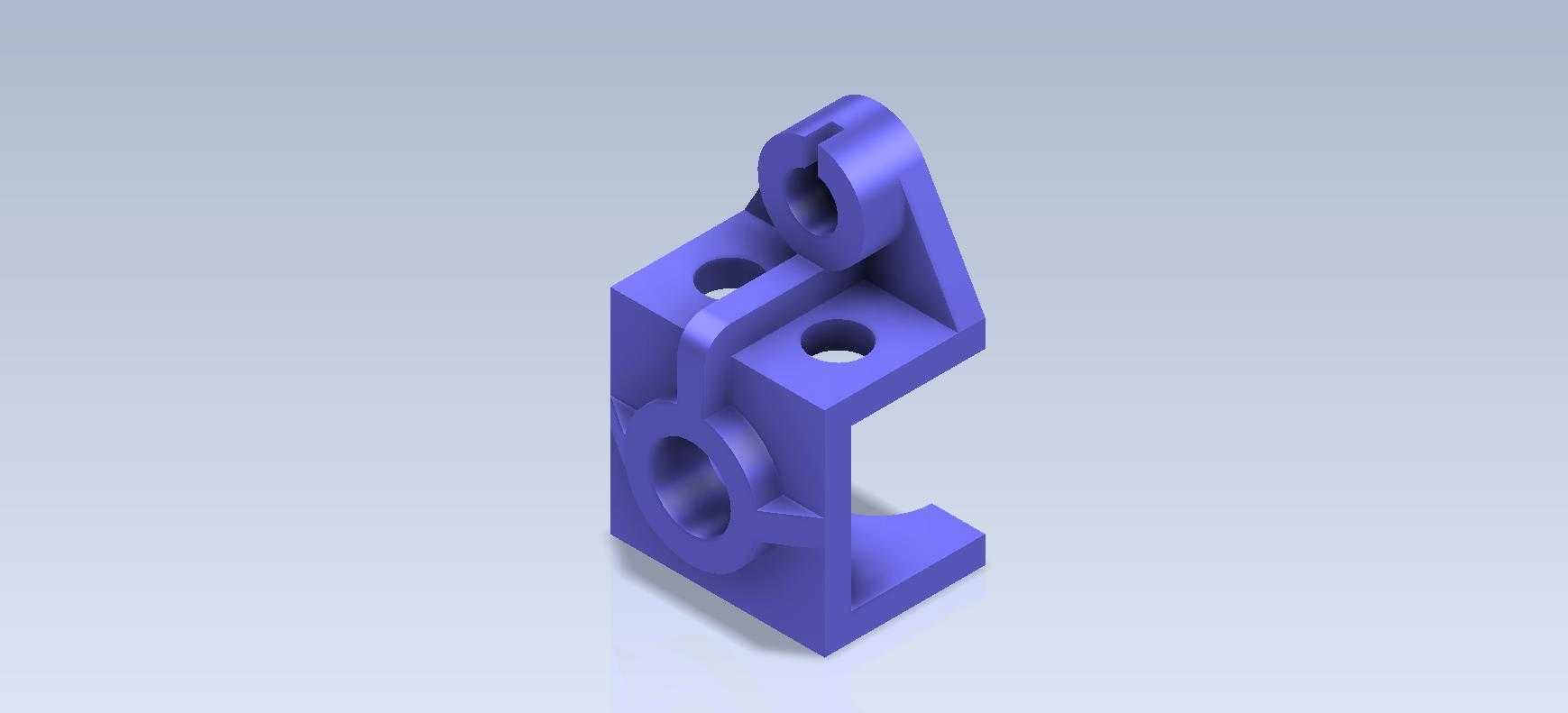

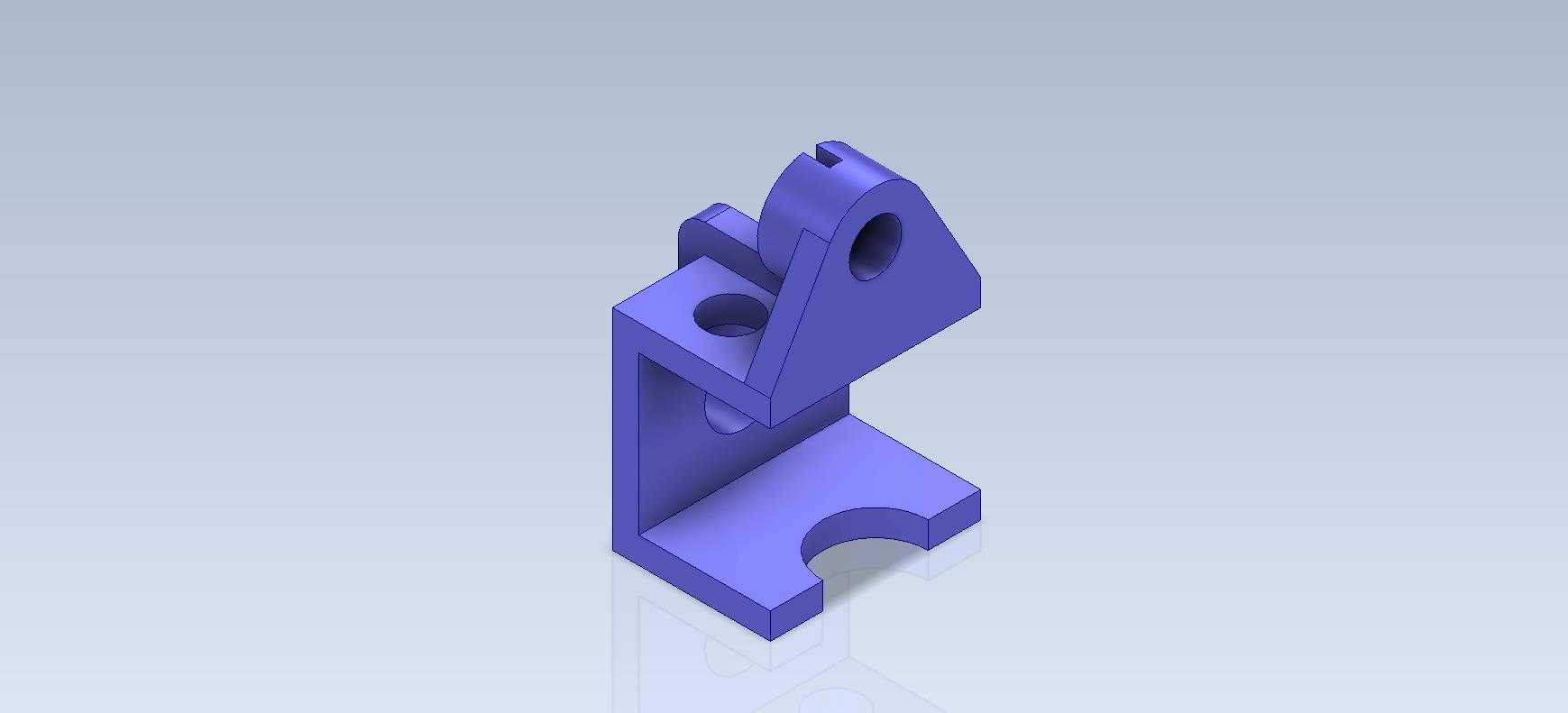

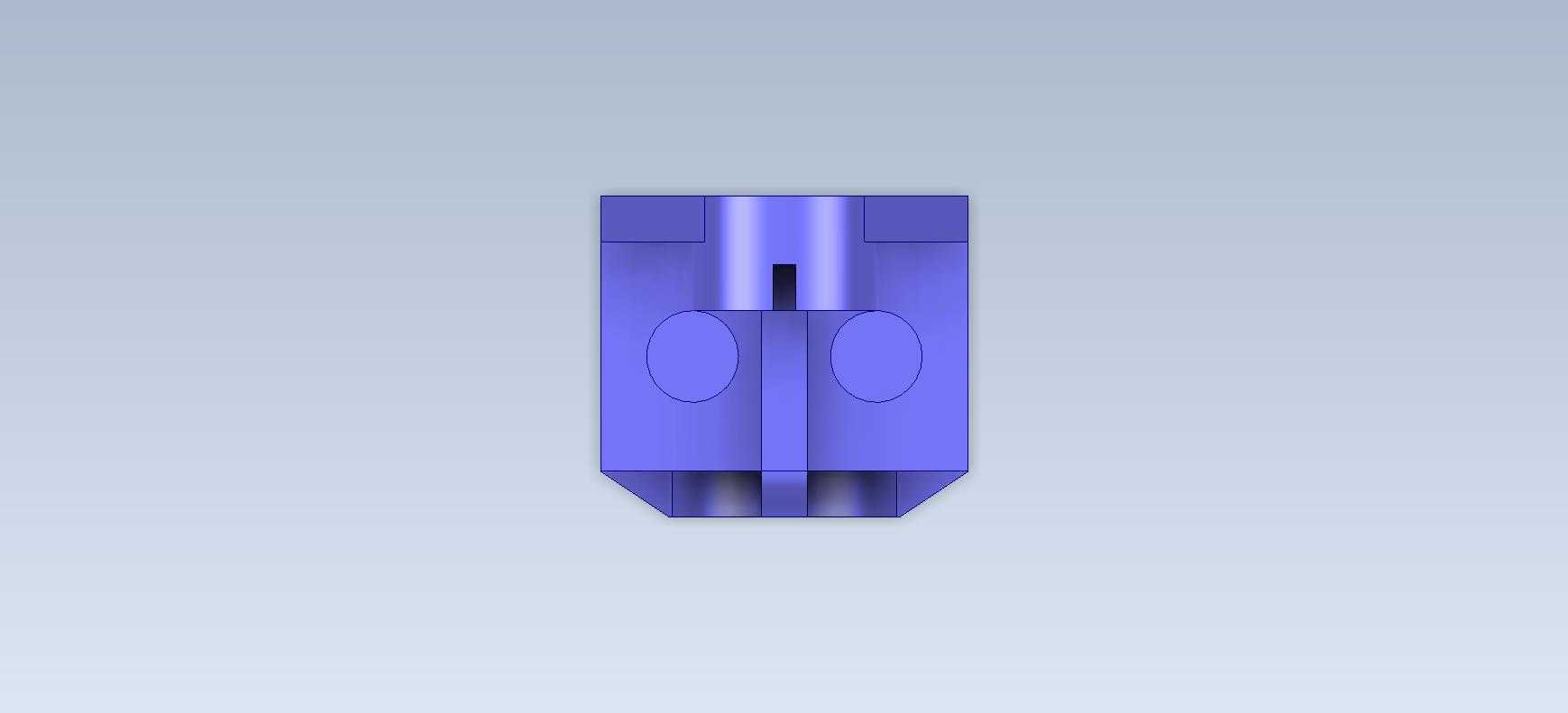

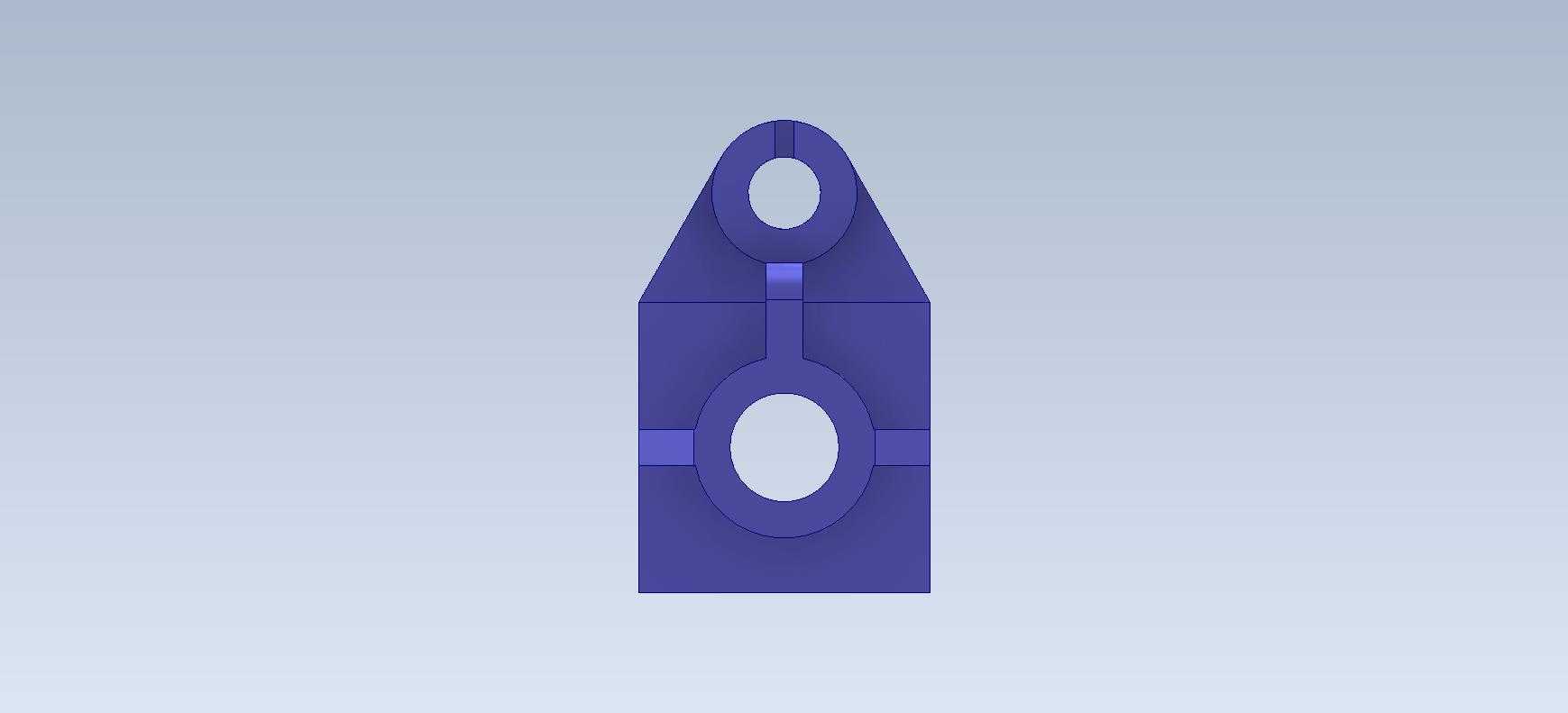

这款L型铰接支撑结构件,在小型自动化设备的连杆传动模组、工装夹具的定位支撑单元、低压配电柜体内部的元件挂载支架场景中都有较高的适配性,属于典型的多安装位复合型支撑零件,区别于单一功能的固定座,它同时集成了铰接转动、平面固定、侧向挂载三个核心功能,能在紧凑的安装空间内完成多自由度的部件连接需求。从结构设计逻辑来看,零件主体采用L型直角布局,竖直段与水平段的壁厚保持均匀,所有转角位置都做了R角过渡处理,避免注塑或铣削加工时出现应力集中导致的开裂问题,竖直段上方的带孔凸耳是核心铰接位,孔位内壁做了同轴度公差约束,能适配标准圆柱销与配套连杆实现0-90度范围内的转动配合,铰接凸耳下方的两个同轴通孔为螺栓固定位,孔位周边做了沉台设计,安装时螺栓头可以完全沉入沉台内,不会突出零件表面干涉周边部件的运动轨迹。
水平段的带孔凸耳为侧向铰接位,和竖直段的铰接孔位保持垂直空间布局,能实现两个垂直方向的连杆铰接需求,水平段底部为平整安装面,平面度控制在0.05mm以内,安装时可以和设备基板完全贴合,不会出现安装翘曲的问题,水平段前端的缺口结构是避让位,主要用于避开安装面上的走线槽或者相邻零件的突出结构,减少装配时的干涉问题。从安装边界来看,零件整体占用空间紧凑,竖直方向的安装高度适配小型设备内部的层间间距,水平方向的安装长度不会超出常规安装基板的固定孔位范围,所有安装孔位的孔距都符合通用机械安装的孔距标准,可以直接和现有标准型材、安装板的孔位匹配,不需要额外做打孔改造。
在实际使用过程中,这类支撑件通常作为传动链路的中间连接节点,一端固定在设备机架上,另外两个铰接位分别连接驱动连杆和执行端部件,能将驱动端的直线运动转化为执行端的摆动动作,相比采用多个独立零件拼接的支撑结构,这种一体化设计的零件减少了装配环节的累计误差,整体结构刚性更好,长期往复运动下不会出现连接松动的问题。建模过程中需要重点关注几个关键尺寸的约束:首先是两个铰接孔的中心距,这个尺寸直接决定了连杆传动的行程范围,公差需要控制在±0.02mm以内,否则会出现传动卡滞或者行程不足的问题;其次是安装沉台的深度,深度过浅会导致螺栓头突出干涉,深度过深会降低孔位周边的结构强度,需要根据所选螺栓的头部尺寸精准匹配;另外所有孔位的拔模角度需要控制在合理范围,如果是采用注塑工艺生产,拔模角度不小于1度,方便脱模,如果是采用金属铣削加工,则不需要拔模角度,但孔口需要做微小倒角去除毛刺,避免安装时划伤操作人员或者割破线缆。
零件的材质选择也比较灵活,如果用于轻载的工装夹具场景,可以选用ABS或者尼龙材质注塑成型,成本低重量轻;如果用于有一定负载要求的传动场景,可以选用铝合金6061铣削加工,兼顾强度和重量;如果用于重载的工业设备场景,则可以选用45号钢加工后做发黑处理,提升耐磨和防锈性能。在装配调试时,需要先将零件底部的安装面和基板贴合,用螺栓锁紧固定后再依次安装铰接销和连杆,安装铰接销时可以涂抹少量润滑脂,减少转动过程中的磨损,延长零件使用寿命,日常维护时只需要定期检查铰接位的磨损情况和固定螺栓的松紧度即可,不需要复杂的保养流程。
