机械传动类弧形支撑壳体结构设计

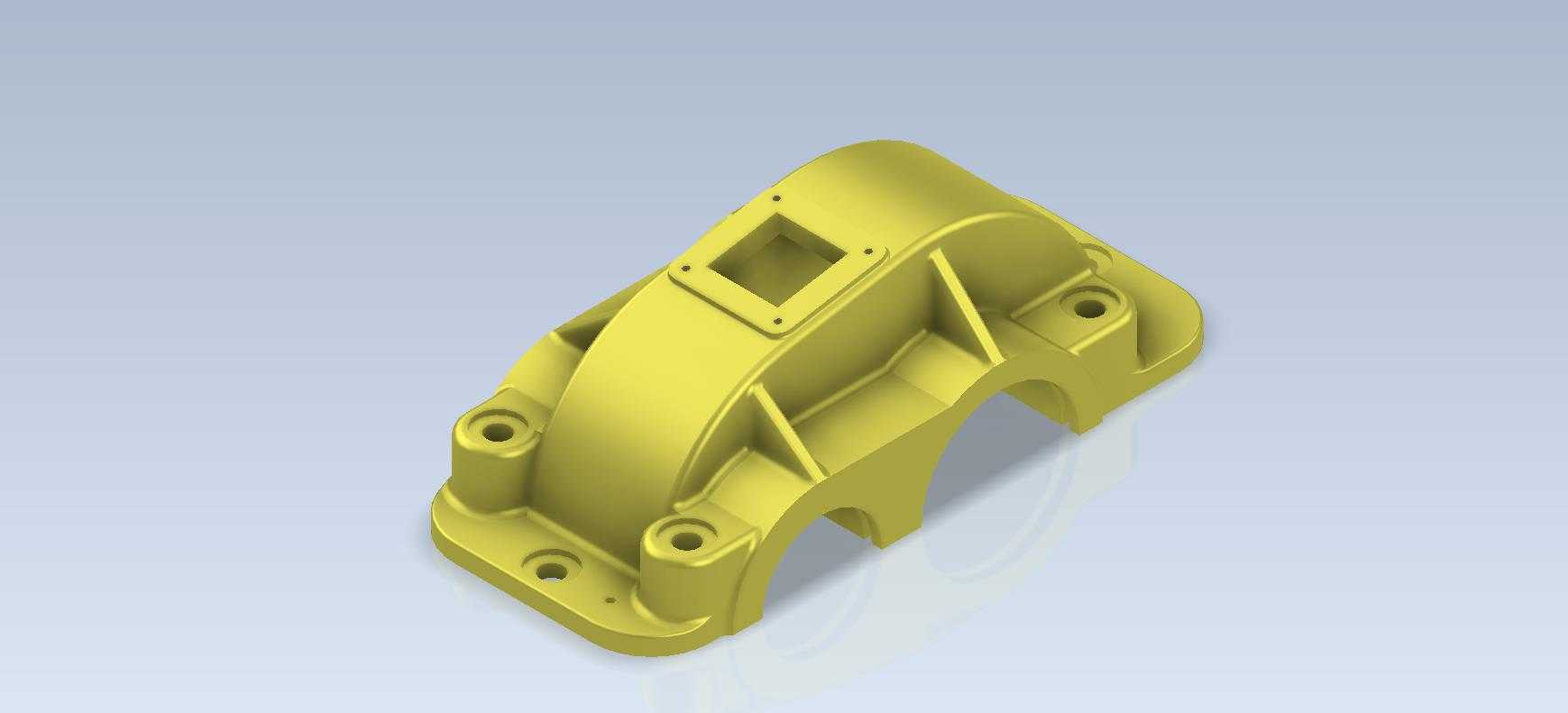

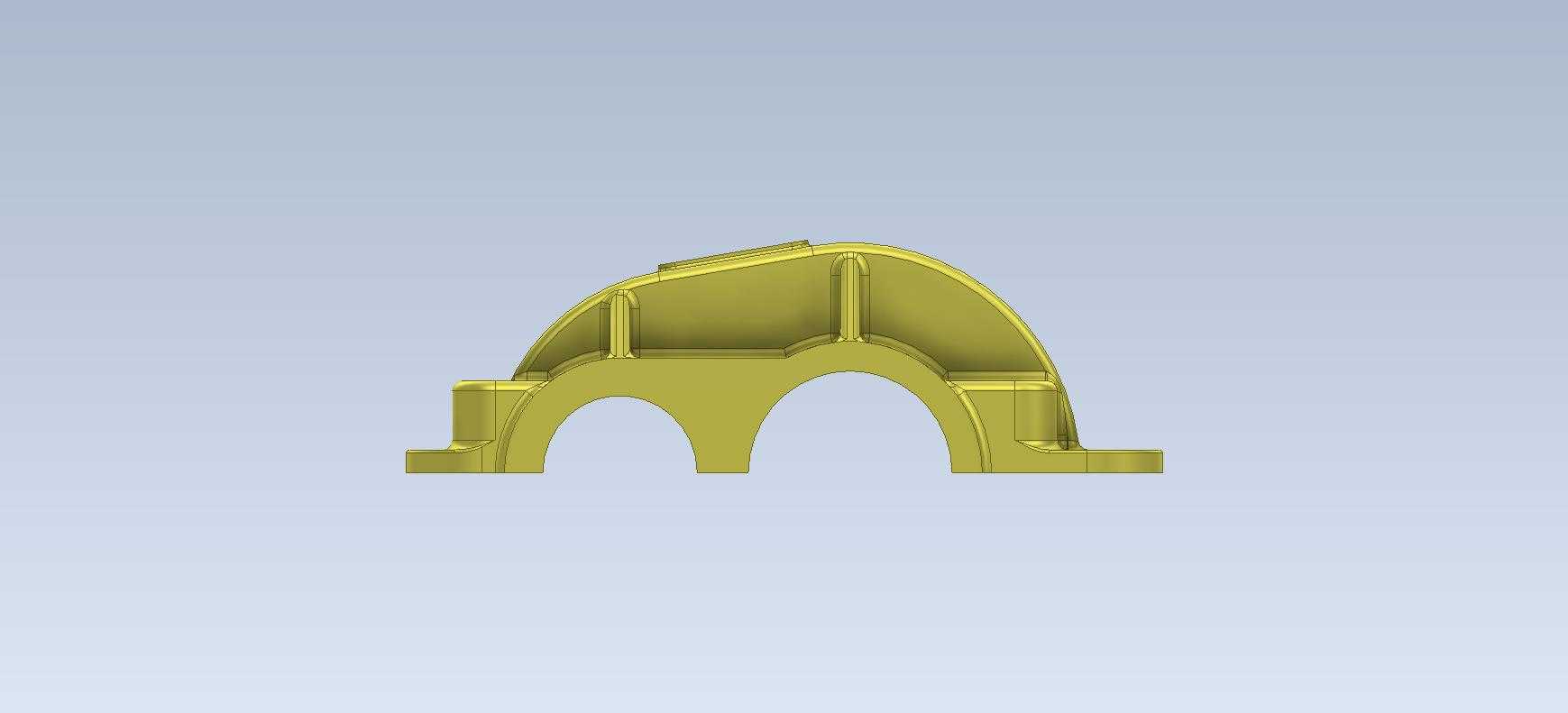

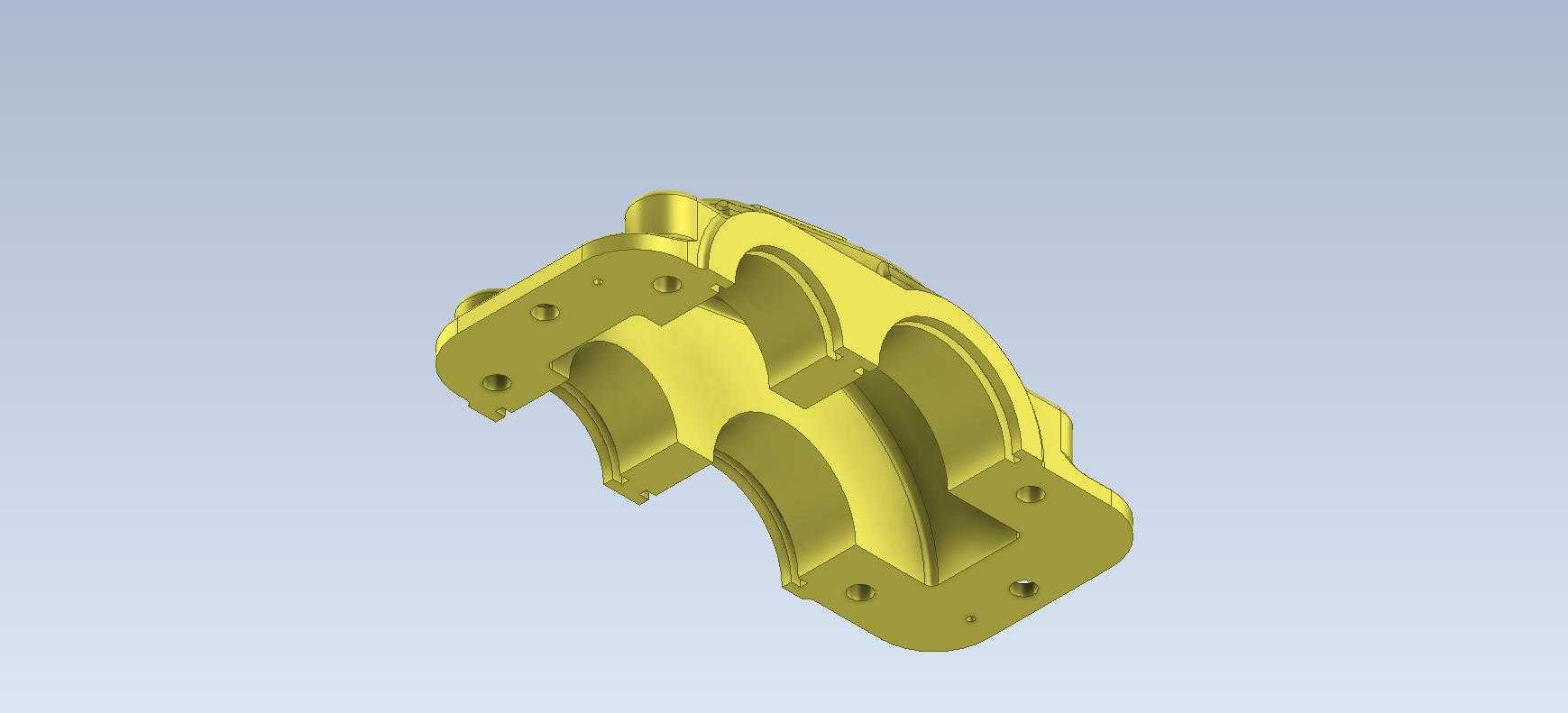

　　这类弧形支撑壳体多应用在中小型动力传动系统的端部防护与承载场景中，常见于农用机械、小型输送设备的齿轮传动端、带轮传动端，核心作用是为内部回转传动件提供封闭防护空间，同时承担轴承座的安装定位功能，隔绝外界粉尘、切削碎屑、飞溅水汽对内部啮合零件的侵蚀，也能避免传动件运转过程中剐蹭周边管线或操作人员。从结构设计逻辑来看，整体采用半包围弧形腔体结构，弧形轮廓完全匹配内部回转零件的运动包络线，在保证不干涉传动件运转的前提下，尽可能压缩壳体的整体外廓尺寸，减少设备安装时的空间占用。

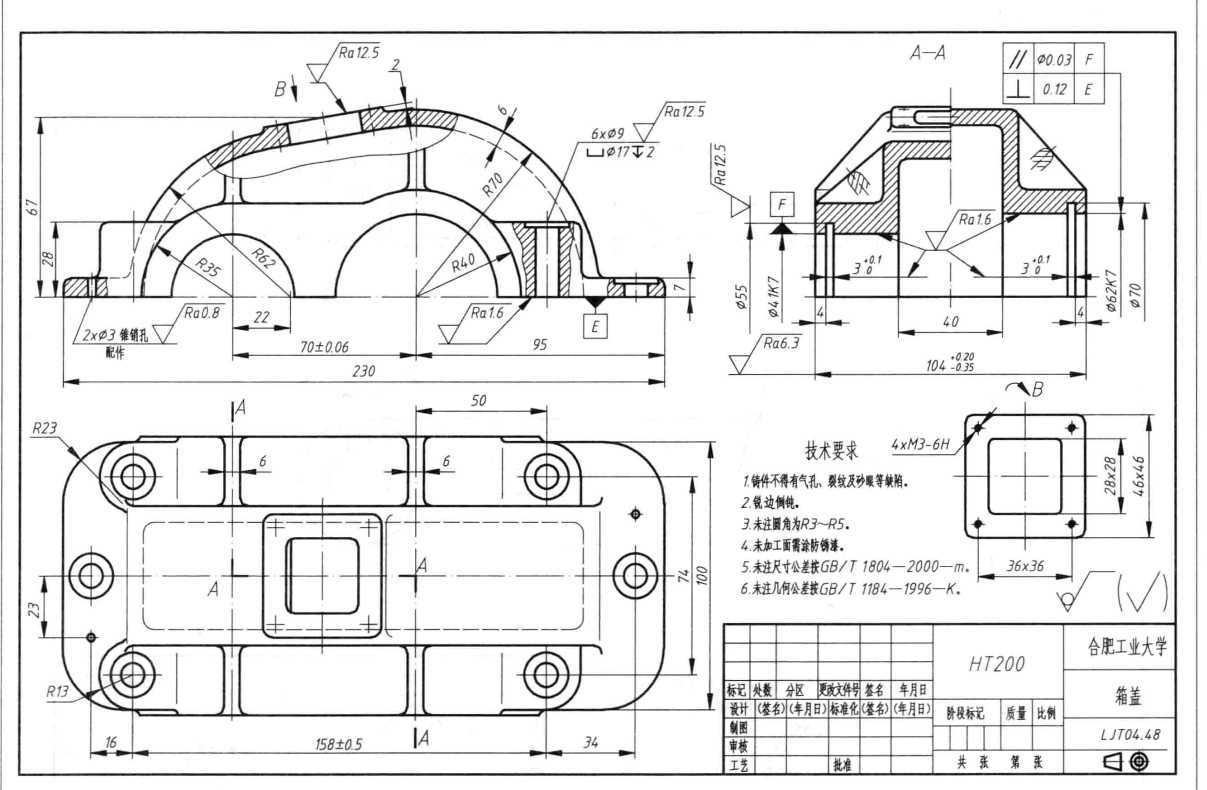

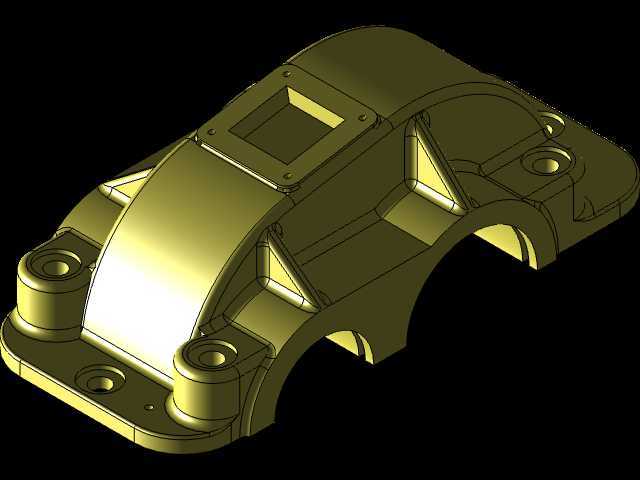

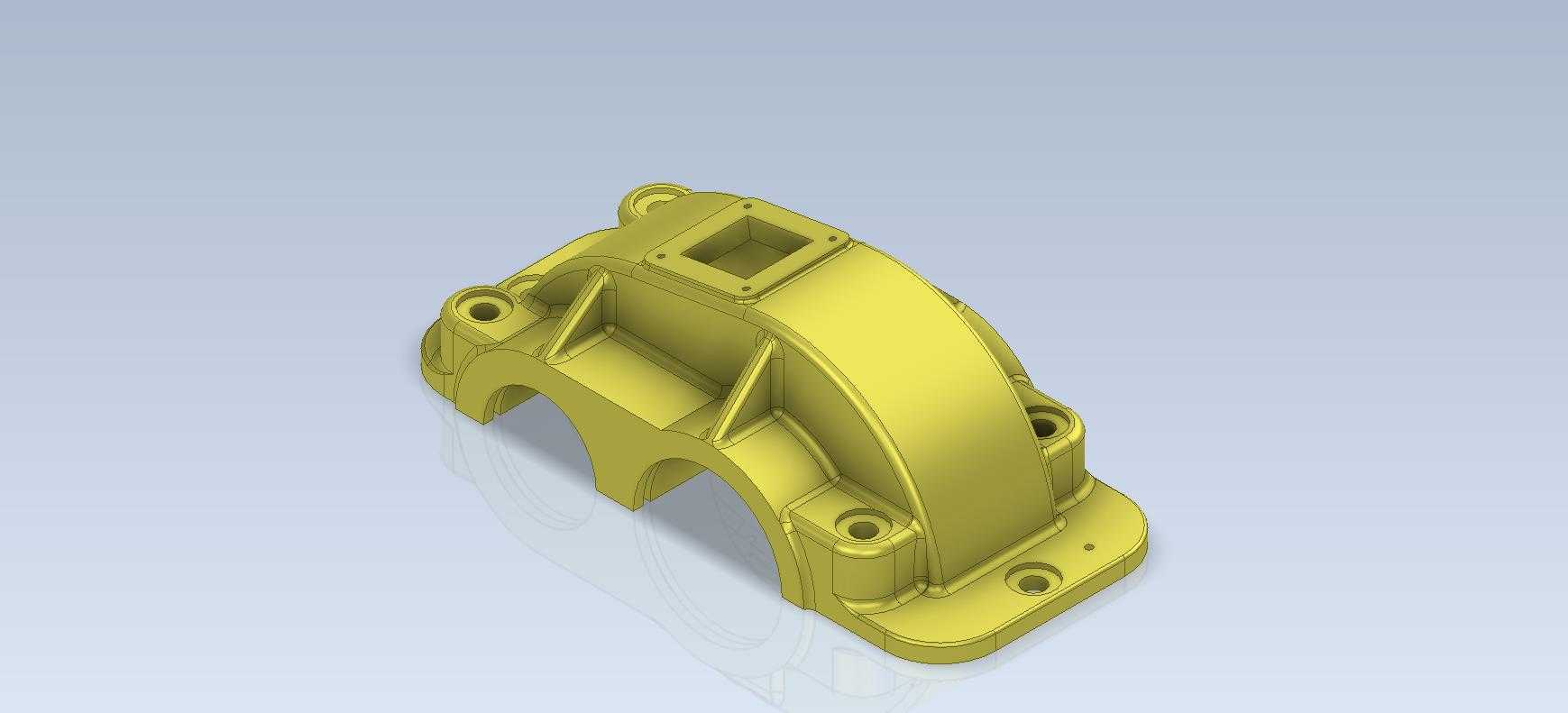

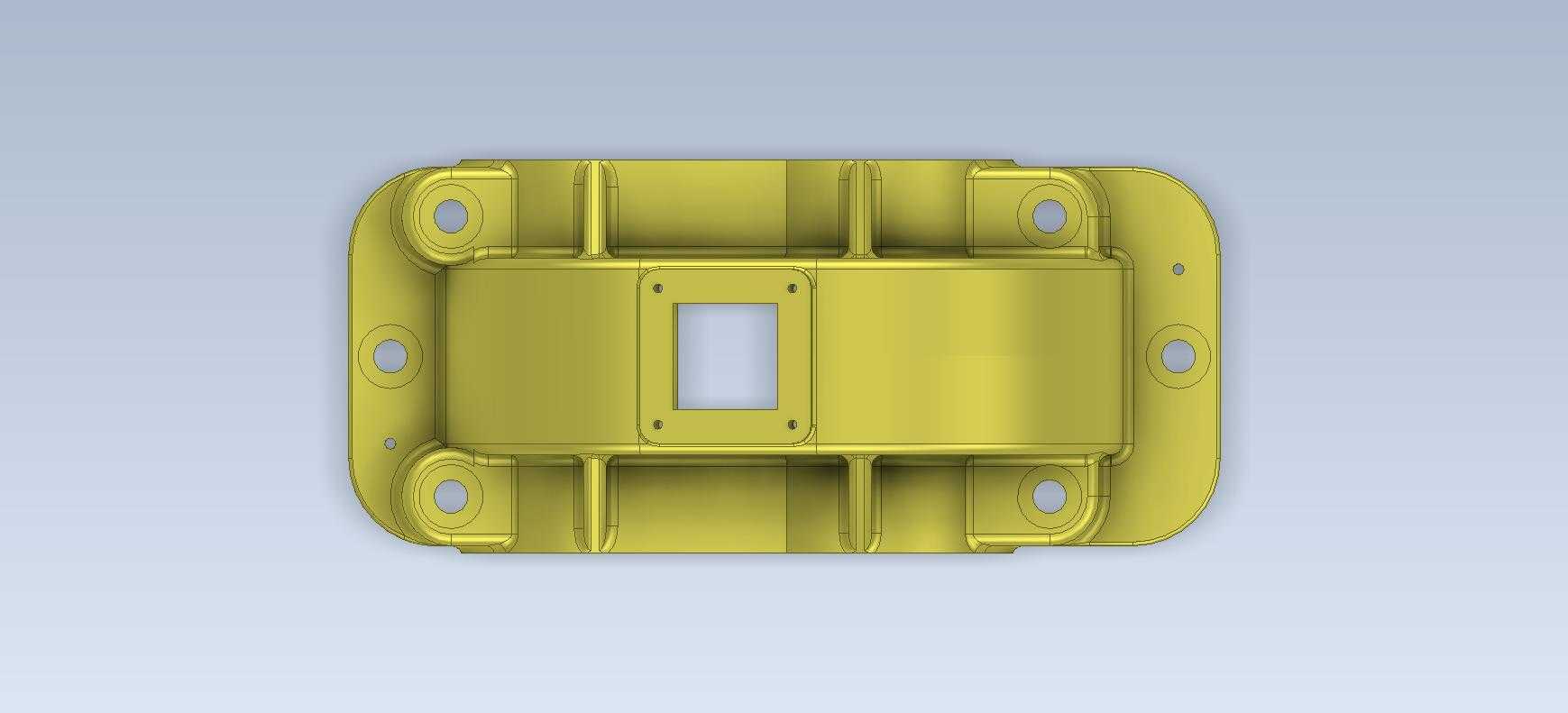

　　壳体上分布的三个带孔凸台是核心安装定位点，凸台高度经过精确计算，既保证安装螺栓有足够的啮合长度，也避免凸台过高带来的材料浪费与结构冗余，凸台根部设计了圆角过渡，能有效分散螺栓预紧时的应力集中，防止长期受载后出现根部开裂的问题。腔体内部与外部之间设计了多处三角形加强筋，筋板的厚度根据壳体整体壁厚做等比例匹配，筋板的走向沿着承载受力的方向布置，分别连接弧形腔体侧壁与安装凸台、顶部方形接口座，在不显著增加壳体整体重量的前提下，大幅提升壳体的抗扭、抗弯刚度，避免设备运转过程中受振动影响出现壳体变形，导致内部传动件啮合间隙偏移、产生异常磨损或噪音。

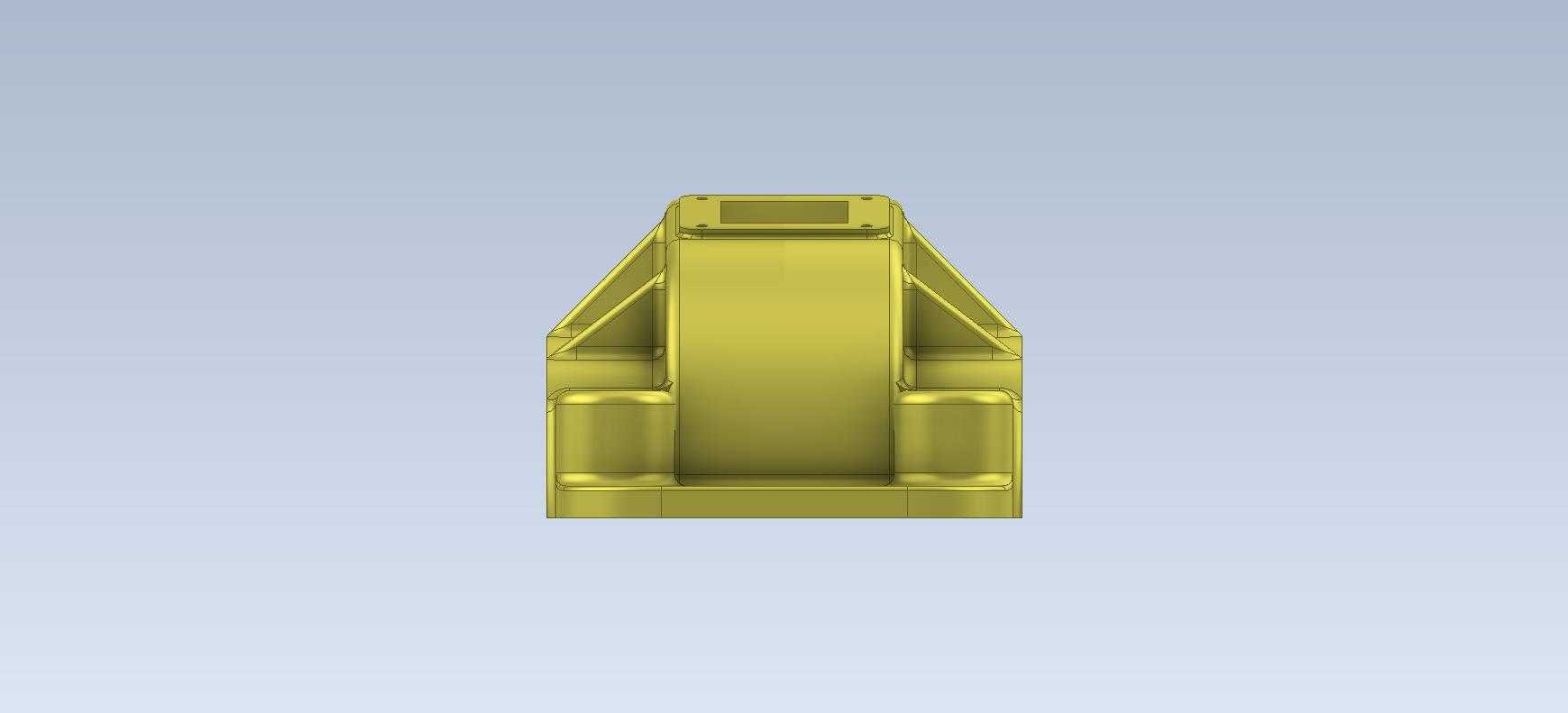

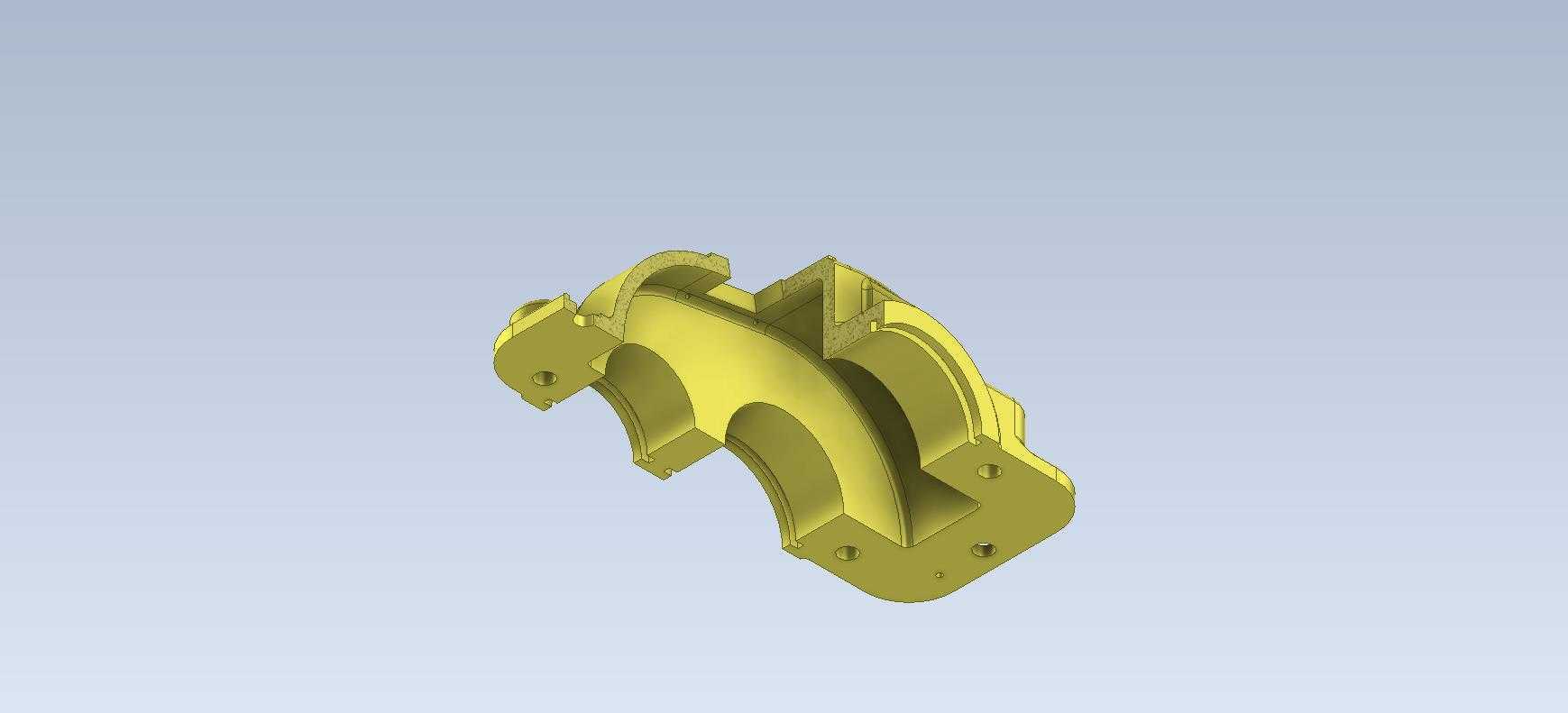

　　顶部的方形带安装孔接口，是用来对接外部端盖或者传感检测元件的，接口的平面度有明确设计要求，安装孔的位置度公差控制在合理范围内，保证对接件安装后密封可靠，不会出现漏油、进灰的问题。壳体底部的弧形开口是为了适配下方的基座安装面，开口边缘的厚度做了局部加厚处理，保证壳体与基座贴合后有足够的接触刚度，减少运转时的共振传递。从安装边界来看，三个安装凸台的孔位中心距严格匹配配套基座的安装孔位，安装时不需要额外做孔位调整，壳体的最大外廓宽度、高度、长度都控制在常规传动端壳体的通用尺寸范围内，可以直接替换同规格的老旧壳体，不需要对周边配套结构做改动。设计过程中充分考虑了铸造成型的工艺性，所有的转角位置都设计了符合铸造要求的脱模斜度与圆角，避免出现铸造尖角导致的充型不足、冷隔等缺陷，壳体的壁厚保持均匀，没有出现壁厚突变的区域，防止铸件冷却过程中因为收缩不均产生缩孔、变形问题。这类壳体在实际使用中，除了承载与防护功能，还能通过自身的结构刚度吸收一部分传动系统产生的振动，降低设备整体的运行噪音，表面不需要做额外的复杂处理，铸造成型后经过去毛刺、喷砂处理就可以直接投入使用，加工工序少，量产成本可控。

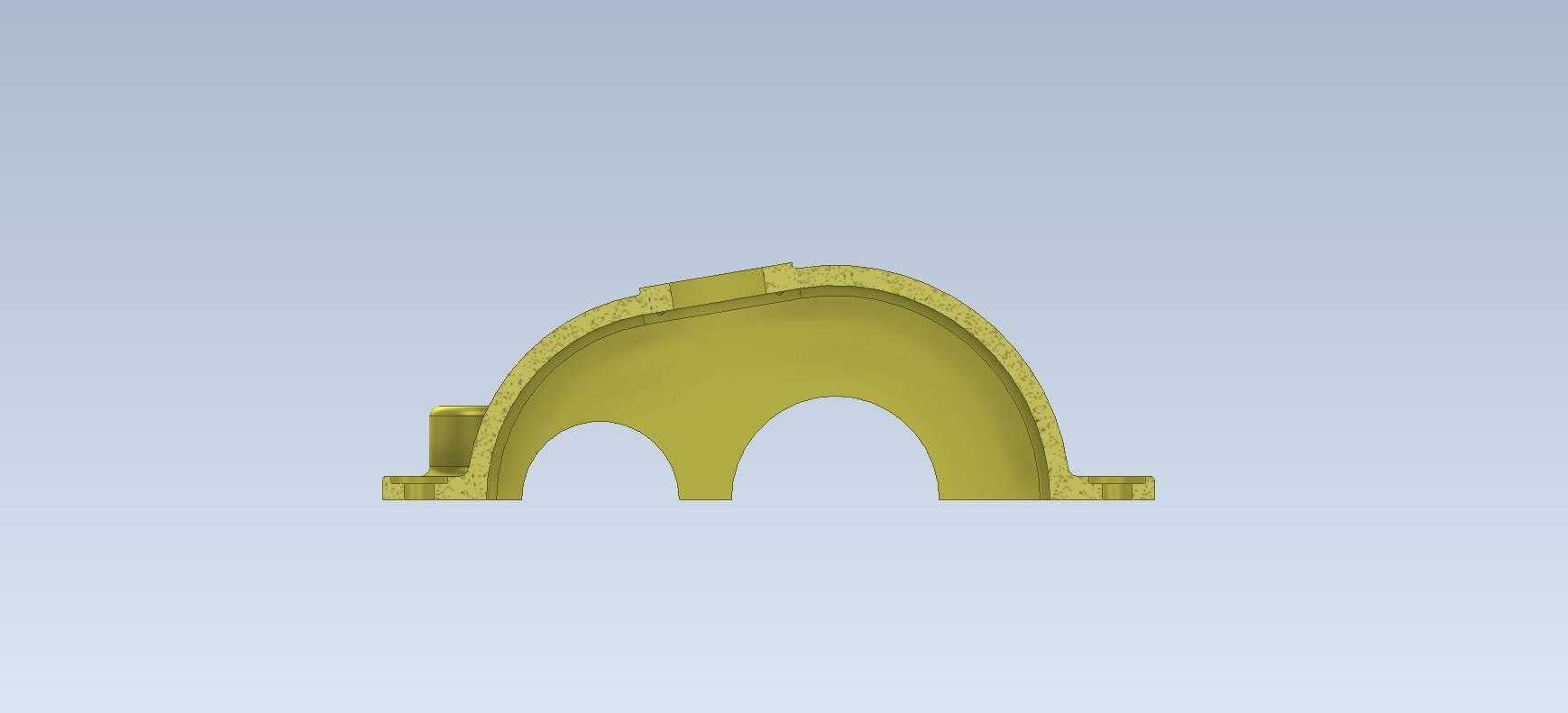

　　在建模过程中，需要重点核对弧形腔体的内轮廓尺寸与内部传动件的运动包络间隙，保证单边留有足够的安全间隙，避免运转过程中出现剐蹭；同时要反复校验安装凸台的孔位坐标，确保与基座、端盖的孔位完全对齐，减少装配时的锉修工作量；加强筋的布置要避开螺栓安装的操作空间，保证装配时扳手有足够的操作角度，不会出现螺栓无法拧紧的问题。对于这类承载类壳体，不需要追求过高的尺寸精度，非配合面的尺寸公差可以适当放宽，配合面的公差根据实际装配需求做精准控制，在保证使用性能的前提下降低加工难度与生产成本。
