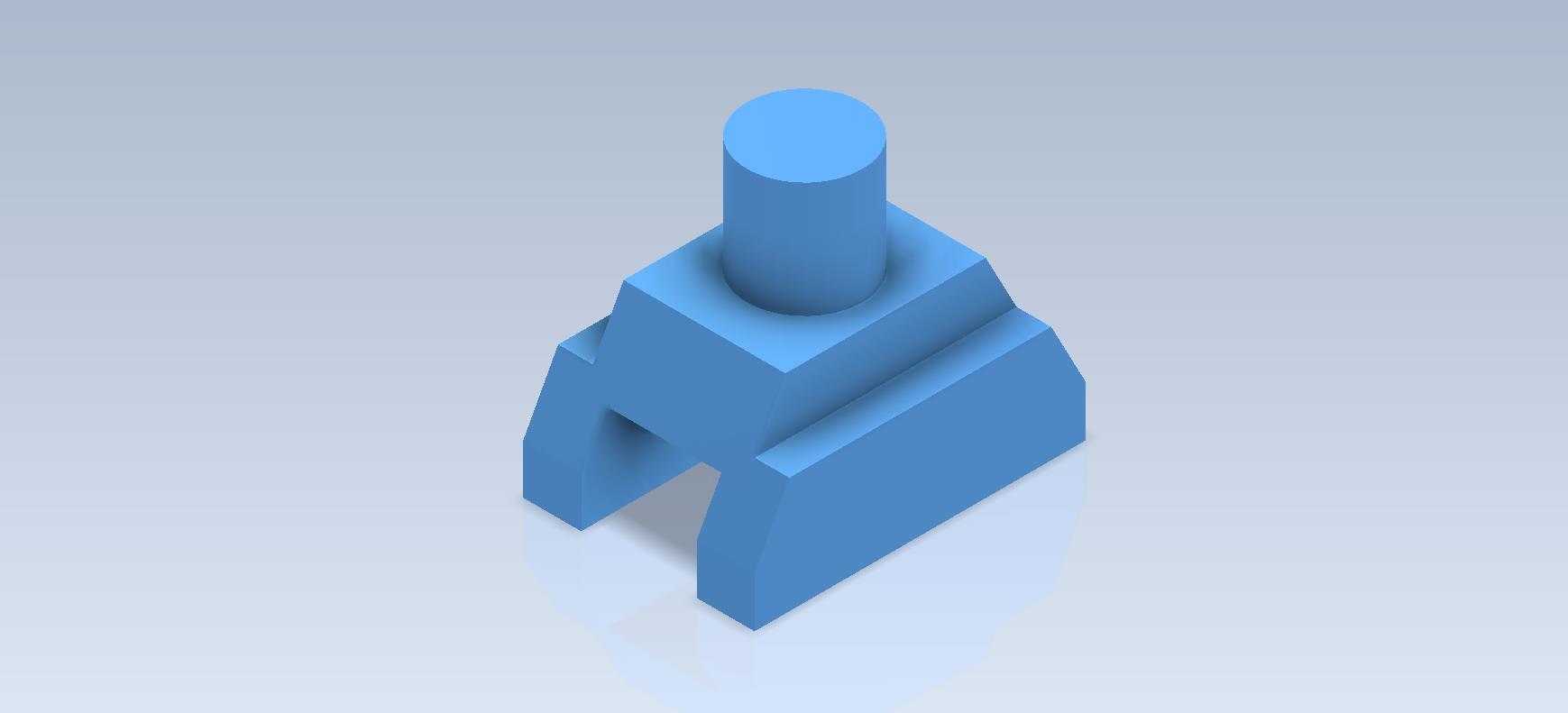

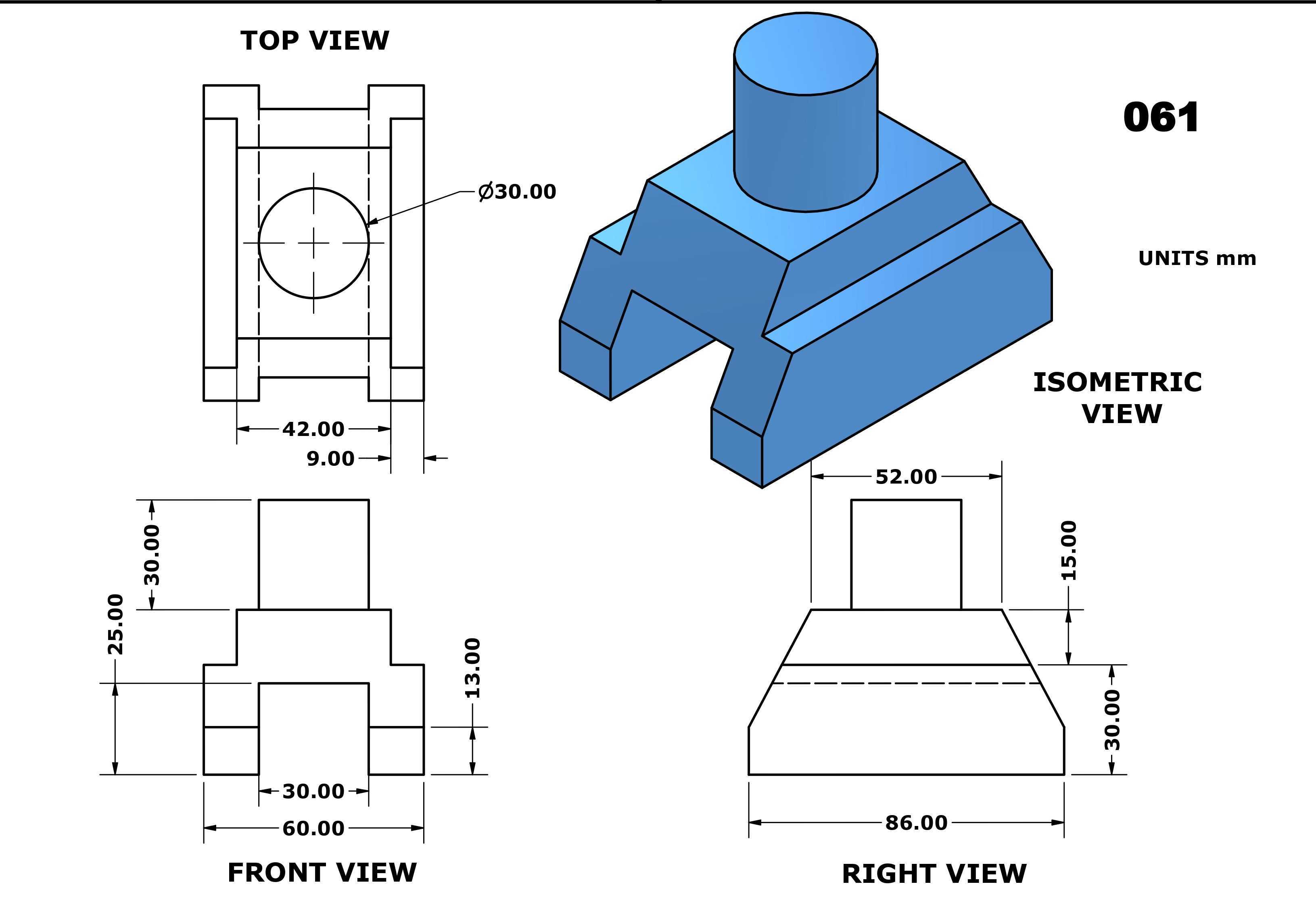

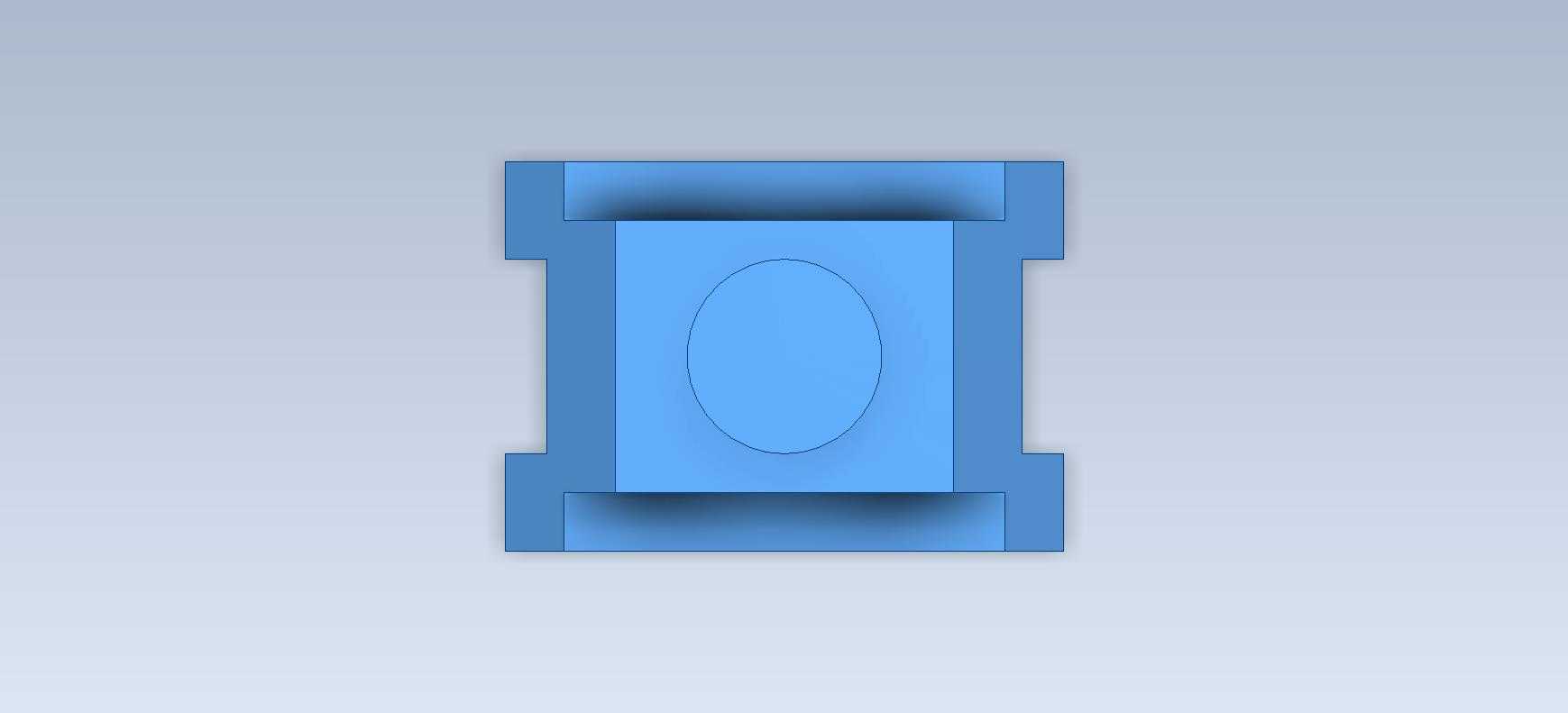

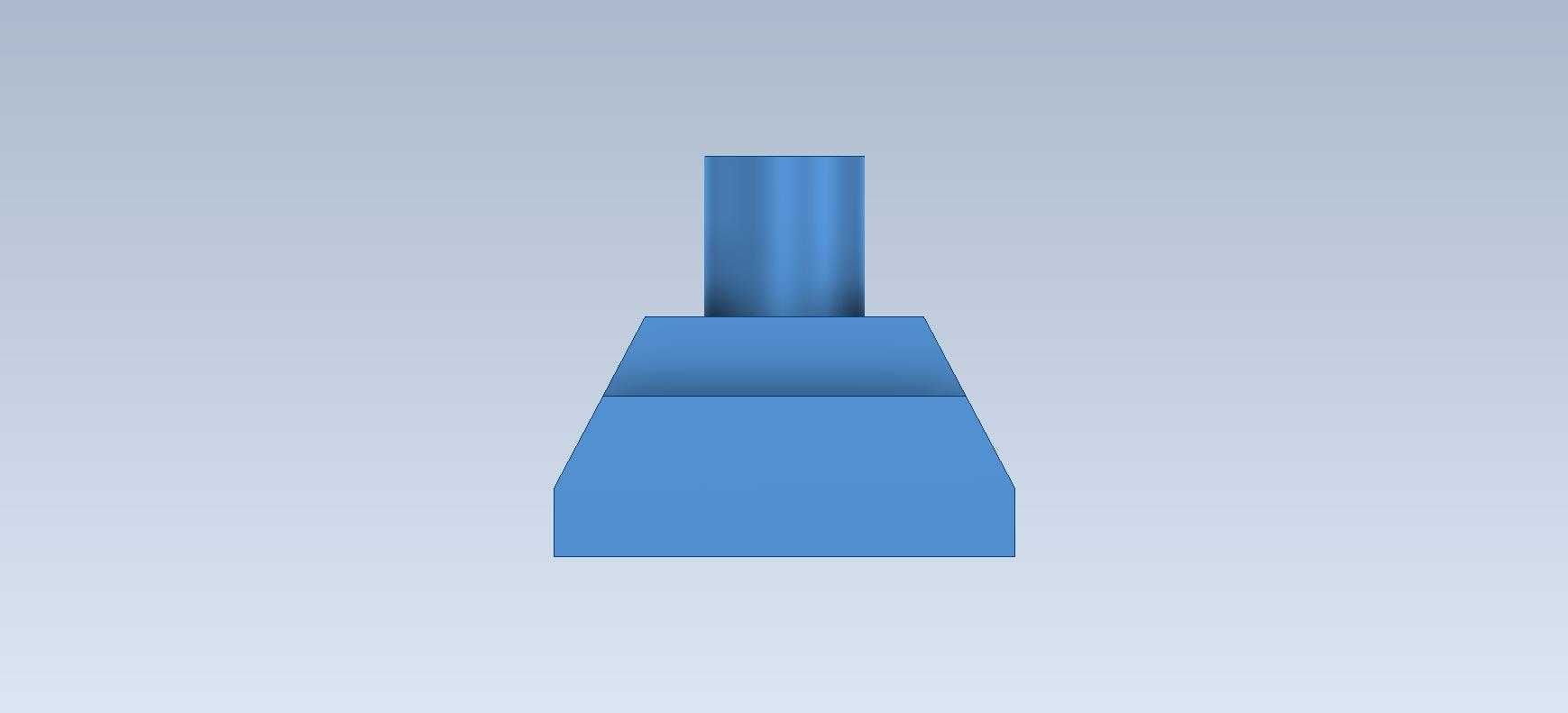

带圆柱凸台开槽支撑基座结构练习件

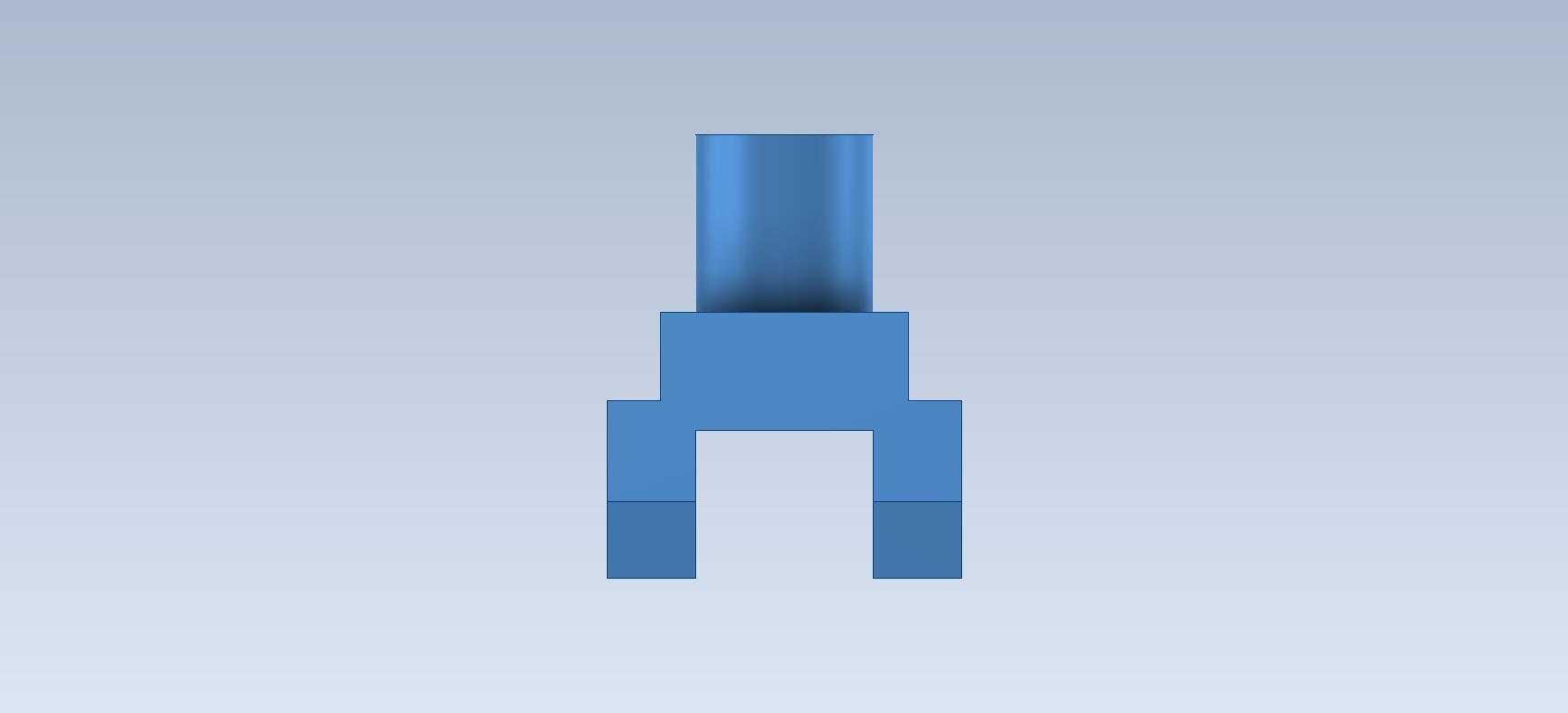

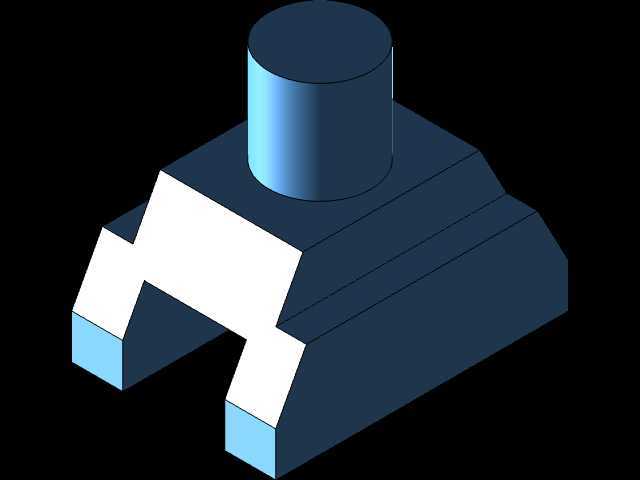

　　这个结构件在小型工装夹具、桌面级实验装置的定位支撑场景中十分常见，日常做非标设计时经常会遇到类似的支撑定位需求，很多时候需要在狭小的安装空间内同时实现竖向承载、侧向避让、上部定位的多重功能，这个练习件的结构刚好覆盖了这类零件的核心设计要点。从实际功能来看，底部的双侧开槽结构并非随意设计，主要是为了适配安装面的凸起导轨或者定位筋条，安装时可以直接将槽口对准安装基准卡入，不需要额外做侧向定位结构，能大幅缩减装配时的调整时间，同时槽的两个侧壁可以承受侧向的剪切力，避免零件在受横向载荷时出现移位。

　　上部的圆柱凸台是核心的定位工作面，这类圆柱结构通常用来和带孔的摆动件、连杆或者压块配合，作为铰接支点使用，凸台的高度需要根据配合件的厚度来确定，要保证配合件安装后不会和下方的基座本体产生运动干涉，同时凸台顶端通常会做倒角处理，方便配合件的装配导入，也能避免锐边划伤操作人员或者配合零件表面。中间的梯台过渡结构是整个零件的强度核心，很多新手做设计时容易直接把圆柱凸台做在平板基座上，忽略过渡结构的应力分散作用，实际承载时圆柱根部很容易因为应力集中出现断裂，梯台的渐变截面可以把凸台传递下来的竖向载荷均匀分散到下方的基座主体上，同时梯台的侧面斜面也能减少零件整体的重量，在满足强度要求的前提下降低材料消耗，对于批量加工的零件来说，这种结构优化能有效控制生产成本。

　　从安装边界来看，这类零件的底部安装面需要保证足够的平面度，通常平面度公差要控制在0.05mm以内，不然安装后会出现倾斜，导致上部的圆柱凸台垂直度超差，直接影响配合件的运动精度。双侧开槽的宽度尺寸需要和适配的导轨尺寸做间隙配合，通常单边留0.1-0.2mm的装配间隙，既保证装配顺畅，又不会出现过大的旷量。上部圆柱凸台的直径公差一般选h7级，和配合件的内孔形成间隙配合，满足铰接转动的需求，圆柱的圆柱度公差要控制在0.02mm以内，避免转动时出现卡滞。

　　做这类零件的三维建模时，要优先从安装基准面开始绘制草图，先确定底部开槽的位置和尺寸，再向上搭建梯台结构，最后生成上部的圆柱凸台，建模过程中要注意各个特征的圆角过渡，尤其是凸台和梯台连接的根部、梯台和基座连接的根部，都要做合适的圆角处理，不仅是为了降低应力集中，也能适配后续的机加工工艺，避免铣加工时出现清根困难的问题。另外，这类支撑件如果是用在有振动的工况下，还可以在底部安装面预留沉头孔，用来安装紧固螺丝，进一步提升连接可靠性，不过在这个练习结构里没有体现沉头孔特征，建模时可以根据实际使用场景灵活添加。实际生产中这类零件如果是小批量制作，通常选用6061铝合金通过CNC铣削加工，表面做阳极氧化处理提升耐磨性，如果是大批量生产，也可以选用工程塑料通过注塑成型，这时候建模时就要额外考虑拔模斜度，梯台的斜面和圆柱侧面都要添加1-2度的拔模角，方便注塑脱模。
