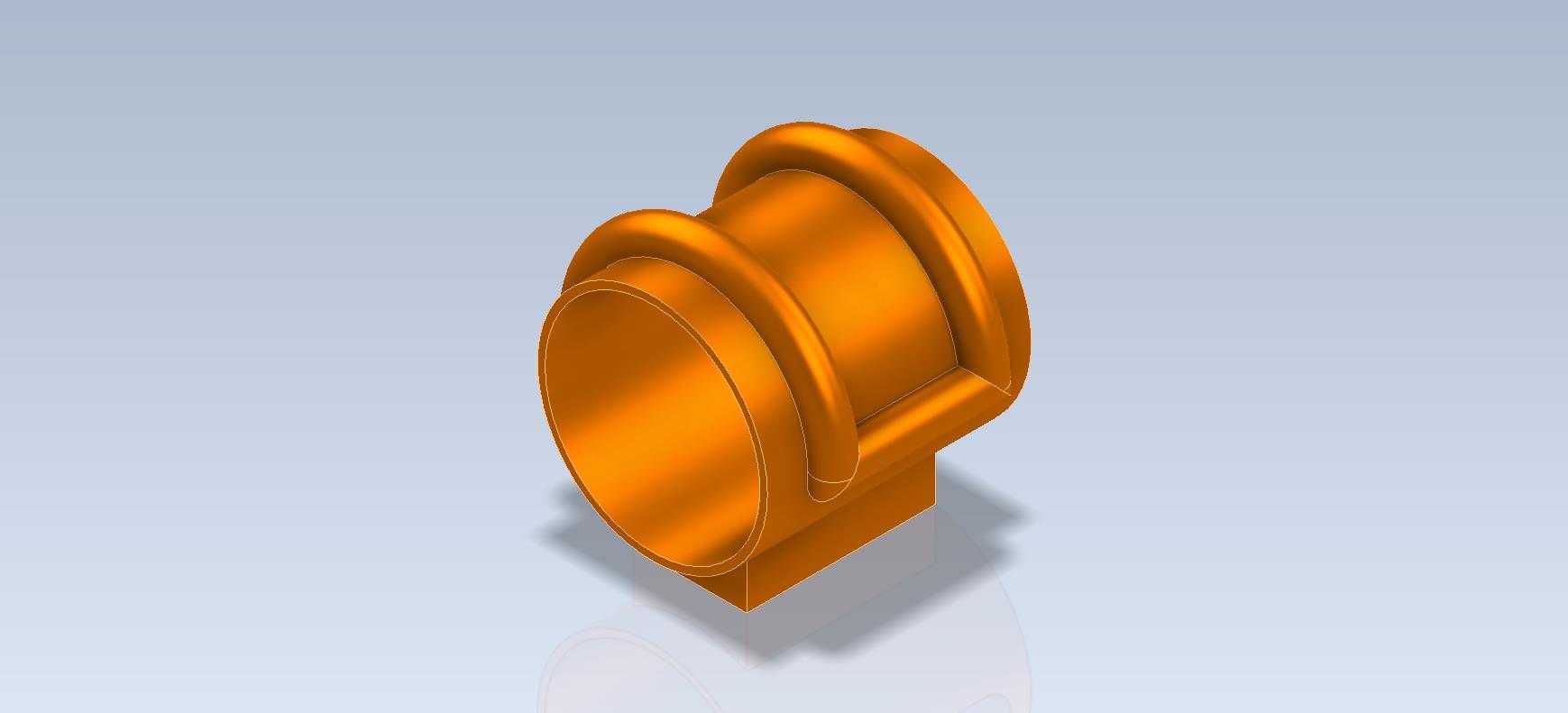

带侧座双凸缘管路连接接头结构设计

　　在流体输送管路系统的布设场景里，这类带侧装固定座的双凸缘接头是很常见的连接构件，日常做三维建模练习时选这类零件，能很好地锻炼回转体与拉伸特征组合的建模逻辑，也能帮从业者快速熟悉管路类零件的设计边界要求。先从实际安装场景说，这类接头主要用在中低压的流体管路中，不管是气动系统的压缩空气输送，还是低压液压回路的油路导通，甚至是小型给排水管路的支路转接，都能看到类似结构的身影，它的核心作用是实现两段同管径管路的对接，同时通过侧部的方形支座完成接头本体在设备机架或者安装面板上的固定，避免管路运行过程中因为流体脉动、设备振动出现接头移位、密封失效的问题。

　　从功能特性上拆解，主体的回转腔体是流体的过流通道，内壁做等径设计是为了减少流体经过时的局部阻力，避免出现紊流、压损过大的问题，两端的凸缘结构是管路对接的密封与定位基准，凸缘的端面需要保证足够的平面度，对接时配合密封垫片就能实现端面密封，凸缘上的预留安装位可以穿装螺栓，把对接的两段管路牢牢压合在一起，保证连接强度。侧部的方形支座是这个零件区别于普通直通接头的核心结构，支座上一般会预留安装孔，用来穿装固定螺栓，把接头锁定在预设的安装位置，支座和主体筒体的衔接位置做了圆弧过渡，一方面是为了降低应力集中，避免设备长期振动时衔接位置出现疲劳裂纹，另一方面也能减少注塑或者铸造成型时的缩孔缺陷，提升零件的结构强度。

　　做这个零件的三维建模时，设计思路要顺着加工逻辑走，首先要确定过流通道的公称通径，这是整个零件的核心尺寸基准，通径大小要匹配对接管路的内径，保证过流面积满足流量要求，不能出现通径缩窄影响输送效率的问题。之后以通径为基准向外拉伸确定筒体的壁厚，壁厚要根据管路的工作压力来选，低压工况下壁厚可以适当取小，高压场景就要增加壁厚来承受环向应力，避免筒体出现鼓胀、破裂。两端的凸缘尺寸要比筒体外径大出一个密封面的宽度，同时要留出螺栓安装的空间，凸缘的厚度要满足螺栓压紧时的刚度要求，不能因为螺栓锁紧力过大导致凸缘变形，影响密封效果。侧部的方形支座位置要根据实际安装空间来定，一般设置在筒体的中部位置，保证固定后接头两端的受力均衡，不会出现一端翘曲的问题，支座的底面要做平面处理，保证和安装面贴合紧密，不会出现安装间隙导致固定不稳。

　　关于安装边界的尺寸控制，首先要注意接头的总长度不能超过安装空间的轴向距离，两端凸缘的外径要预留出螺栓拆装的操作空间，不能和周边的其他管路、结构件发生干涉，侧部支座的安装孔中心距要和安装面板上的预留孔位完全匹配，孔的大小要适配常用的固定螺栓规格，支座突出筒体的高度不能过大，避免占用过多的径向安装空间。建模过程中还要注意各个特征的衔接处理，比如凸缘和筒体的过渡位置、支座和筒体的连接位置，都要做合适的圆角处理，不能出现尖锐的棱角，一方面是为了避免加工和安装过程中划伤操作人员，另一方面也是为了优化应力分布，提升零件的抗疲劳性能。另外在做这类零件的设计时，还要考虑加工工艺的可行性，如果是采用金属切削加工，就要保证各个回转面的同轴度，避免对接后出现管路不同心、密封面压合不严的问题；如果是采用注塑或者铸造成型，就要设计合适的拔模斜度，保证零件能顺利从模具中脱出，同时壁厚要尽量均匀，避免出现壁厚差过大导致的成型缺陷。

　　很多刚接触三维建模的从业者在做这类练习件的时候，容易只关注外形的相似度，忽略各个尺寸之间的配合逻辑和实际安装要求，比如把凸缘的厚度做的过薄，或者支座的位置偏离重心，这些问题放到实际工程应用里都会导致零件无法正常使用。做这类基础结构练习的时候，要养成从工程实际出发的习惯，每做一个特征都要想清楚这个特征的作用是什么，对应的加工和安装要求是什么，这样练出来的建模能力才能真正用到实际的产品设计里，而不是只会做外观相似的样子货。这类接头结构虽然简单，但是涵盖了回转体建模、拉伸特征、圆角处理、基准选择等很多基础的建模操作，把这类基础零件的设计逻辑摸透，后续做更复杂的管路组件、设备结构的时候才能做到思路清晰，不会出现尺寸干涉、结构强度不足这类低级问题。在实际的设备管路布设中，这类带固定座的接头往往用在管路需要长期固定、振动较大的位置，比如气动设备的主管路对接、小型液压站的油路转接，相比普通的直通接头，它的固定可靠性更高，能有效减少管路接头松动导致的泄漏问题，降低设备的维护成本。
