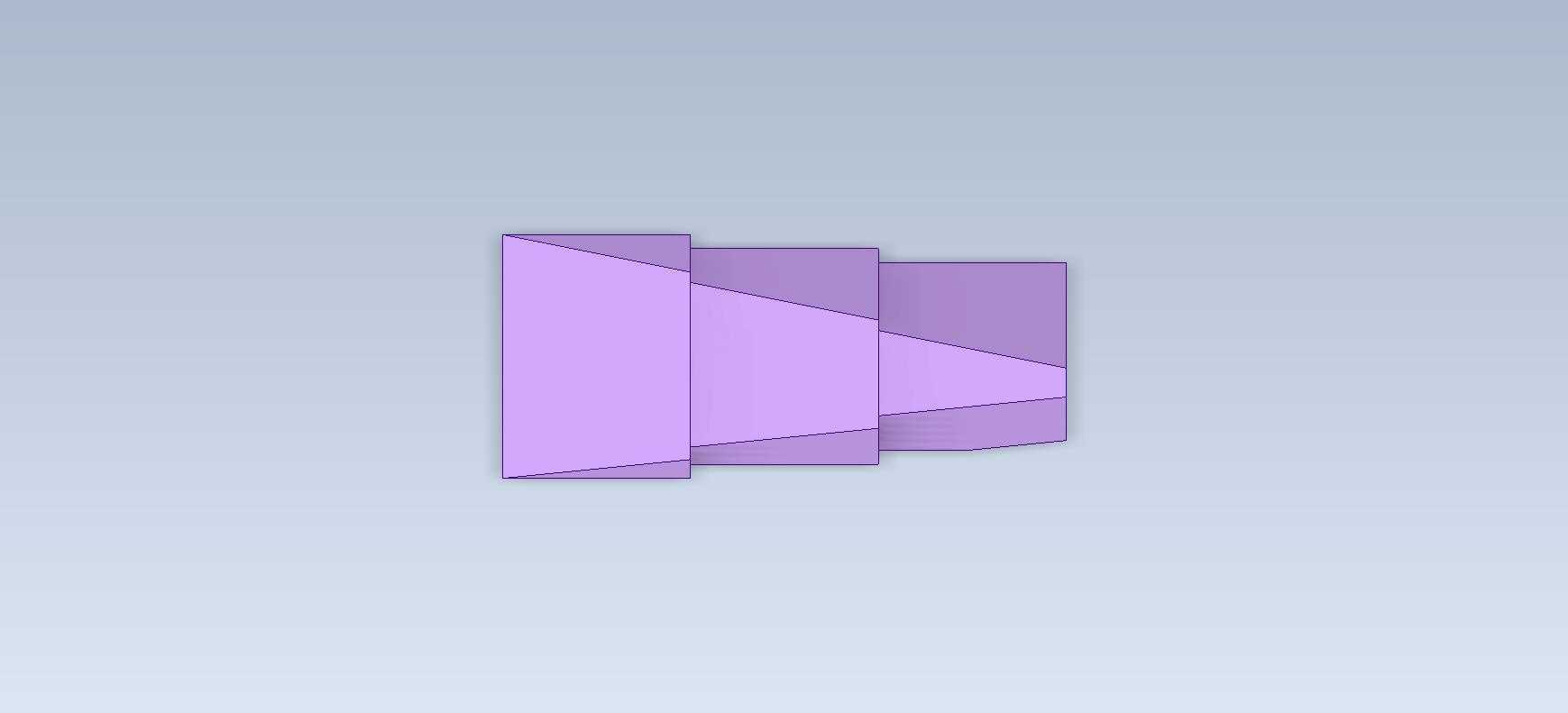

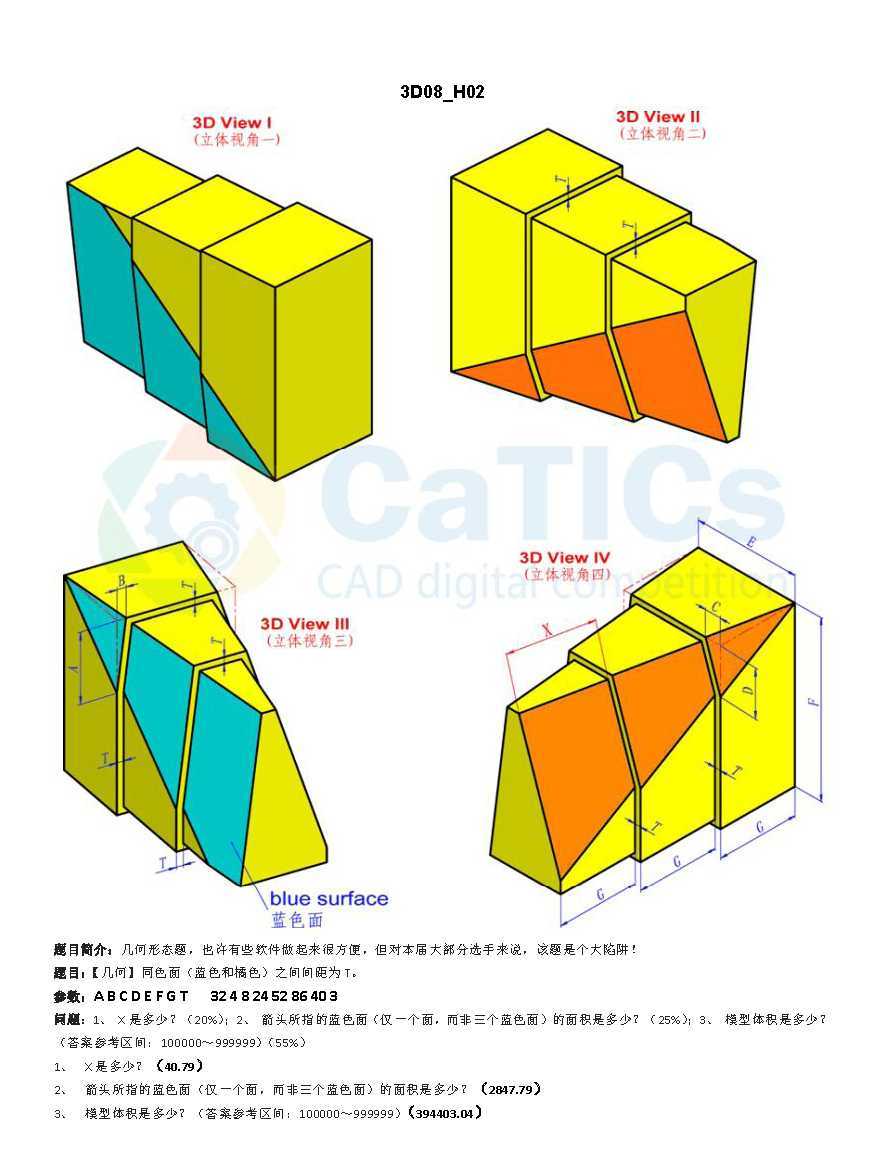

CATICS竞赛阶梯斜切块三维建模练习素材

　　这套阶梯斜切结构的建模素材，最初是面向CAD技能竞赛的基础训练题型，在日常的机械结构设计入门训练、职业院校机械类专业的实操考核、企业新入职结构工程师的建模能力摸底场景中都有广泛应用。很多刚接触三维建模的从业者，容易在多截面斜切、相邻特征的衔接公差上出现失误，这类看似造型简单的块体结构，恰恰能快速暴露建模逻辑上的问题。

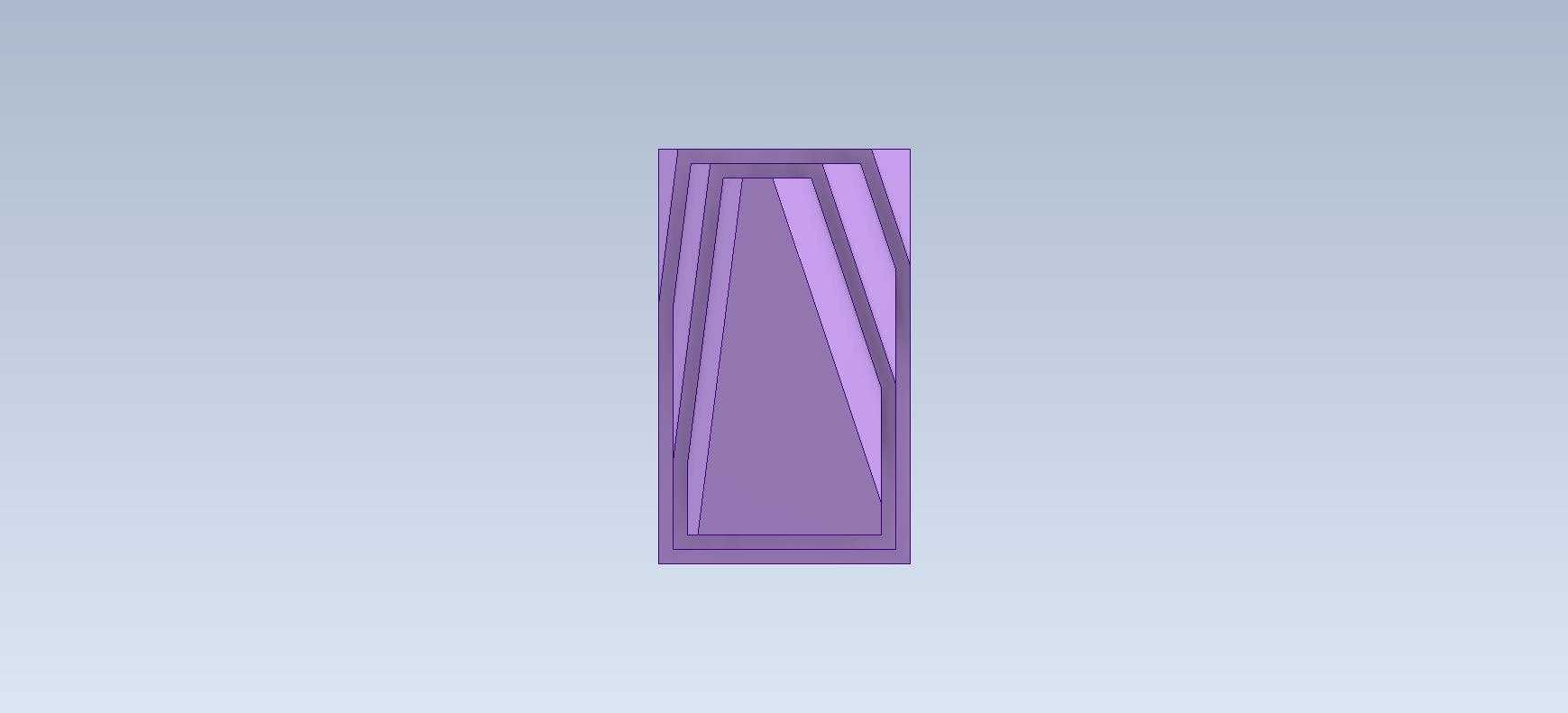

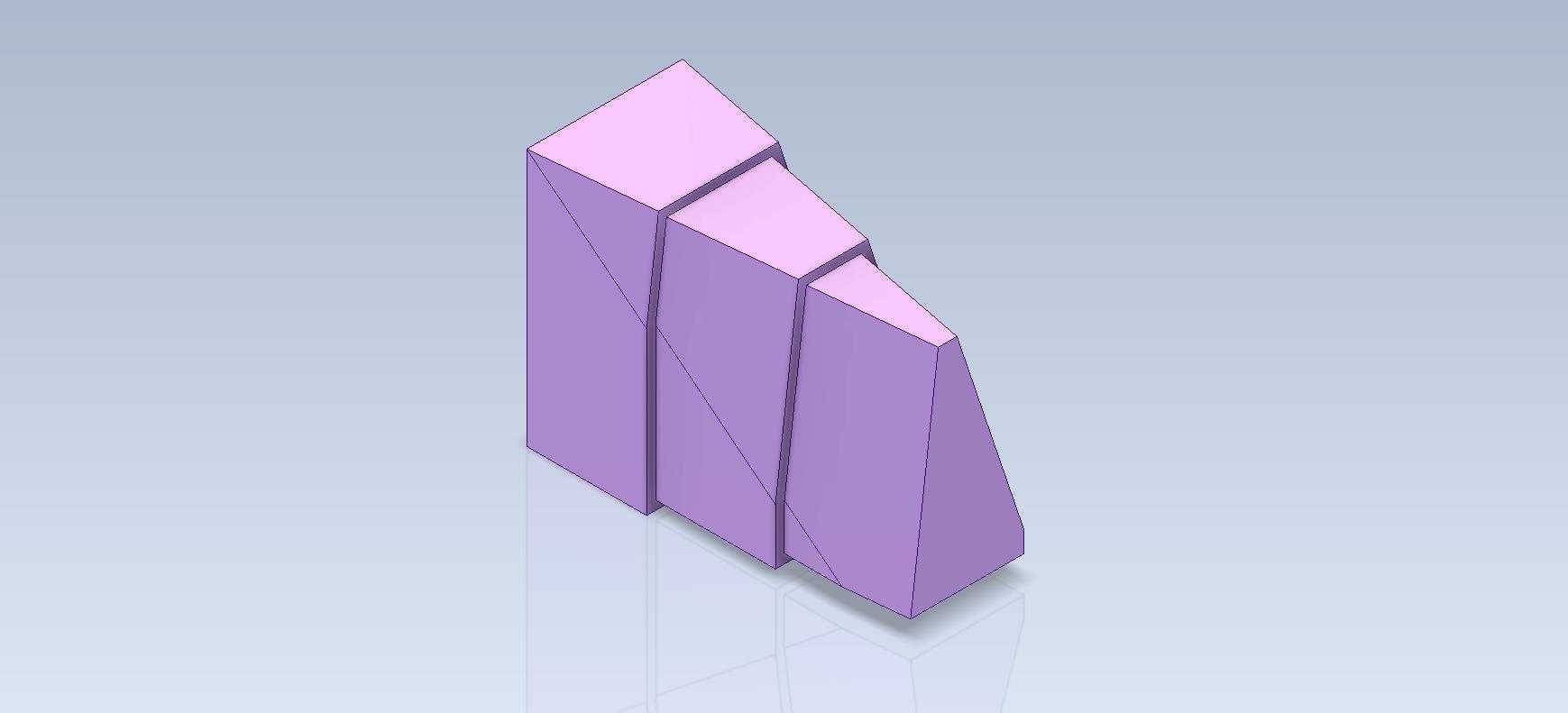

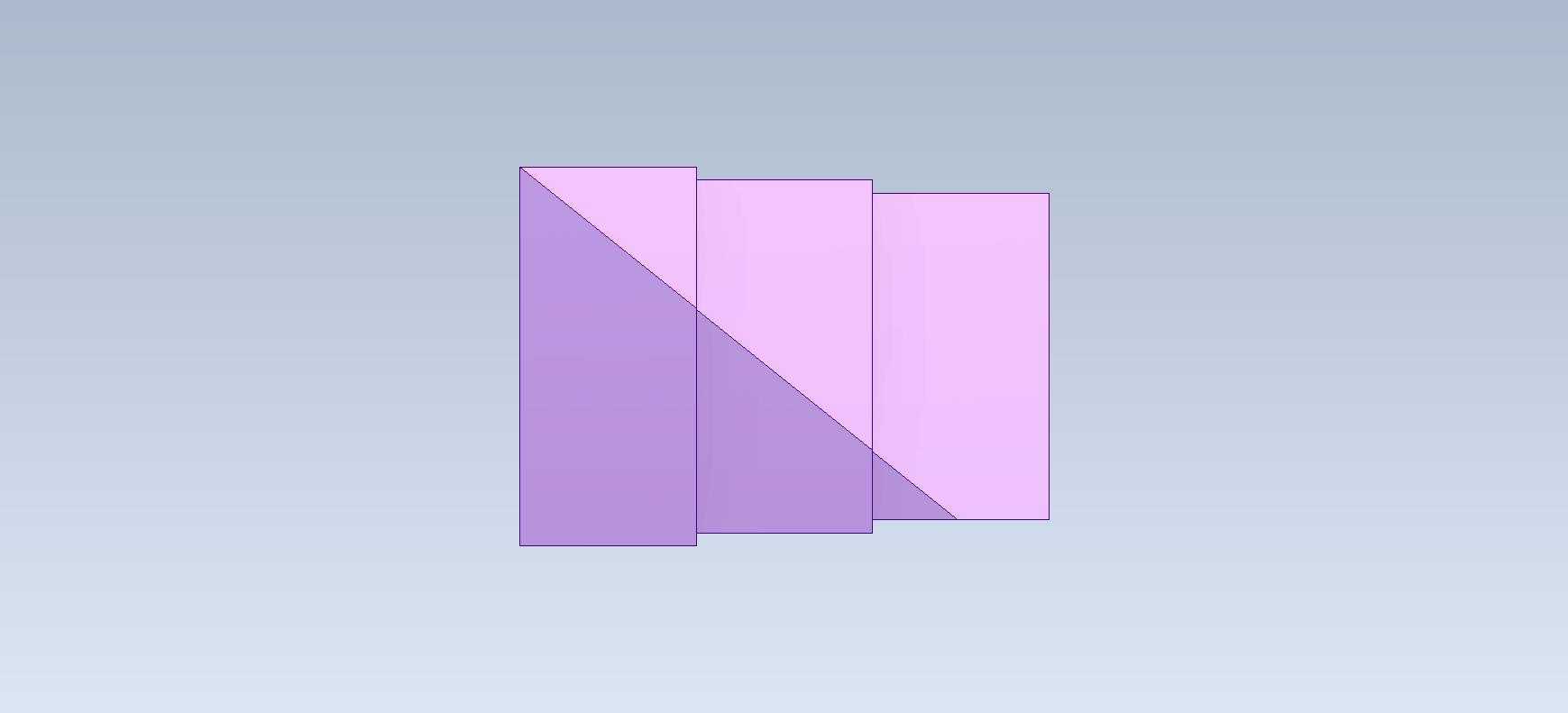

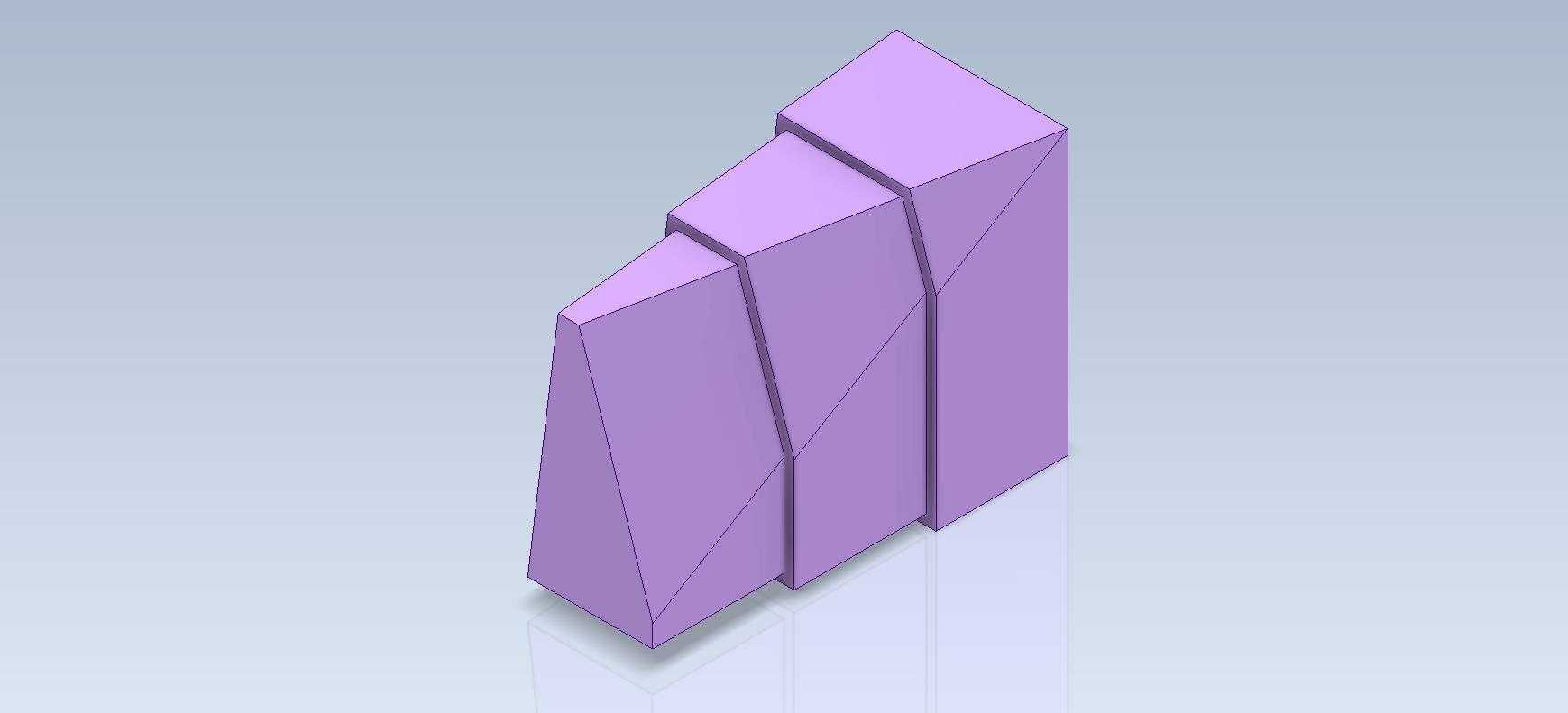

　　从实际功能特性来看，这类块体结构本身常作为工装夹具的定位挡块、自动化输送线的侧边导向块、小型设备的调平支撑垫块使用，三个依次抬升的阶梯面可以适配三种不同高度的工件定位需求，前端的斜切面能够在工件上料时起到导向导入作用，避免直角棱边刮伤工件表面，也能减少上料时的卡滞概率。三个阶梯块之间预留的窄缝，是为了安装时嵌入聚氨酯缓冲条，降低工件接触时的碰撞噪音，同时也能补偿不同批次工件的尺寸公差，避免硬接触导致的工件定位偏移。

　　设计这类结构的时候，首先要确定基准面的选择，多数工程场景下会将块体的底面作为安装基准，所有高度尺寸都从该基准面出发标注，避免基准转换带来的尺寸累积误差。斜切面的倾斜角度需要结合实际的工件导入速度调整，常规输送线场景下斜切角度设置在15度到25度之间，角度过大会导致导向效果不足，角度过小则会拉长块体的整体长度，占用过多安装空间。三个阶梯的高度差通常按照常用工件的厚度差设置为等差值，每个阶梯面的平面度要求控制在0.02mm以内，保证工件放置后不会出现晃动。相邻阶梯之间的垂直侧壁需要设置0.2mm的拔模斜度，方便后续如果采用机加工或者注塑工艺生产时的脱模、排屑。

　　外形尺寸方面，这类定位块的整体长度通常控制在120mm到180mm之间，宽度根据输送线的导轨间距设置在60mm到100mm区间，最高处的阶梯高度不超过80mm，避免过高导致工件定位时重心不稳。安装边界上，块体的底面需要预留四个沉头安装孔，孔位距离侧边的距离不小于15mm，保证安装螺丝时不会出现侧边开裂的问题，沉头孔的深度要保证螺丝安装后顶面低于块体底面0.1mm，避免安装后块体出现翘曲。块体的所有外露棱边都需要做0.5mm的倒角处理，去除加工毛刺，避免安装调试时划伤操作人员。

　　很多建模新手在绘制这类结构的时候，容易直接采用多次拉伸切除的方式建模，导致特征树冗余，后续修改尺寸时需要逐个调整特征，正确的建模逻辑应该是先绘制整体的截面轮廓，通过单次拉伸生成基础块体，再通过拉伸切除生成阶梯之间的缝隙，最后统一做倒角和拔模处理，这样整个模型的参数化关联更强，调整任意一个尺寸参数时，整个模型都能自动更新，不会出现特征报错的情况。另外在建模时需要注意斜切面和阶梯面的相交线要完全闭合，不能出现微小的开口缝隙，否则后续导入工程图模块时会出现剖面线填充错误，也会影响后续导出到CAM软件做加工刀路时的计算准确性。

　　在实际的工业场景中，这类结构的材质通常根据使用环境选择，普通输送线定位场景采用45号钢调质处理即可，有耐腐蚀需求的场景可以采用304不锈钢加工，有轻量化需求的设备上也可以采用铝合金6061材质做硬质阳极氧化处理，提升表面耐磨性能。不管采用哪种材质，建模时都需要预留相应的表面处理厚度，比如阳极氧化层厚度通常在0.01mm到0.03mm之间，硬铬镀层厚度在0.02mm到0.05mm之间，建模时提前把这些工艺补偿量考虑进去，才能保证加工后的零件尺寸符合装配要求。
