小型电源变压器壳体结构三维建模练习

　　在低压小功率供电场景里，这类带安装法兰的方形壳体是小型电源变压器的核心防护结构件，日常在工控板卡供电、小型仪器内置电源模块、民用小功率电子设备的供电单元里十分常见，主要作用是包裹内部的铁芯与绕组结构，既避免绕组裸露带来的触电、积尘短路风险，也能通过自身的安装结构实现变压器在设备内部的可靠固定，同时预留的接线接口可以规整输入输出线缆的走向，避免线缆拉扯导致绕组接线端松脱。

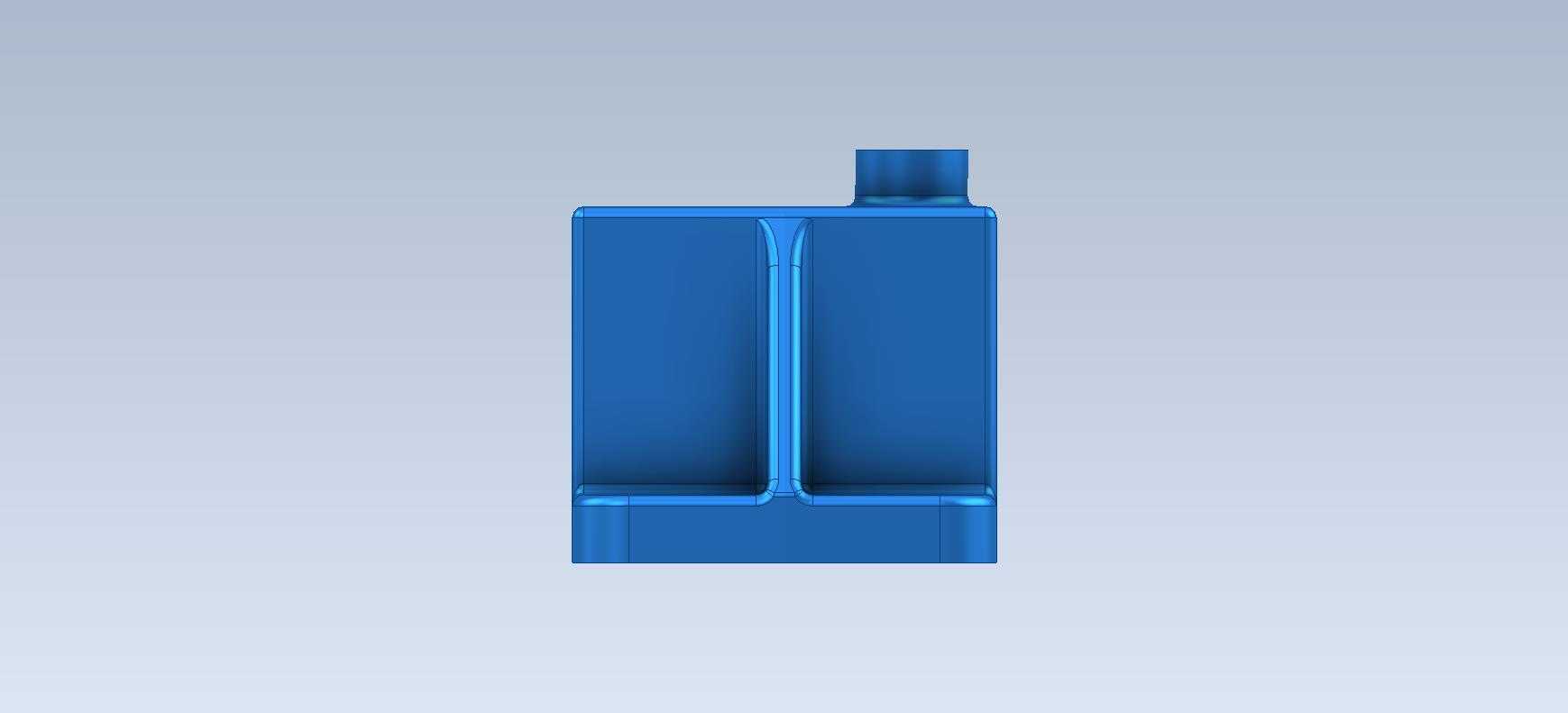

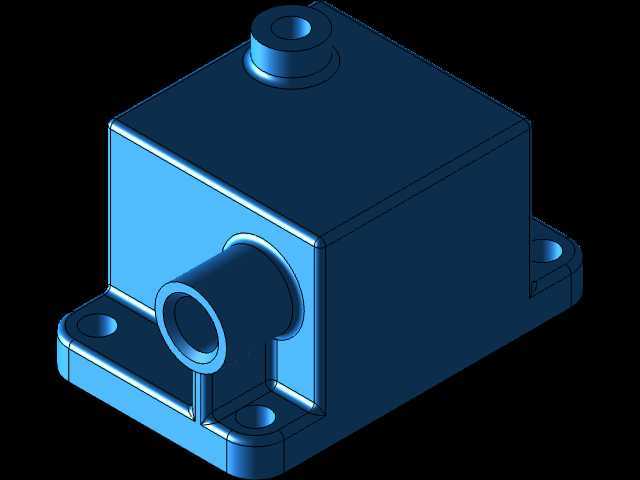

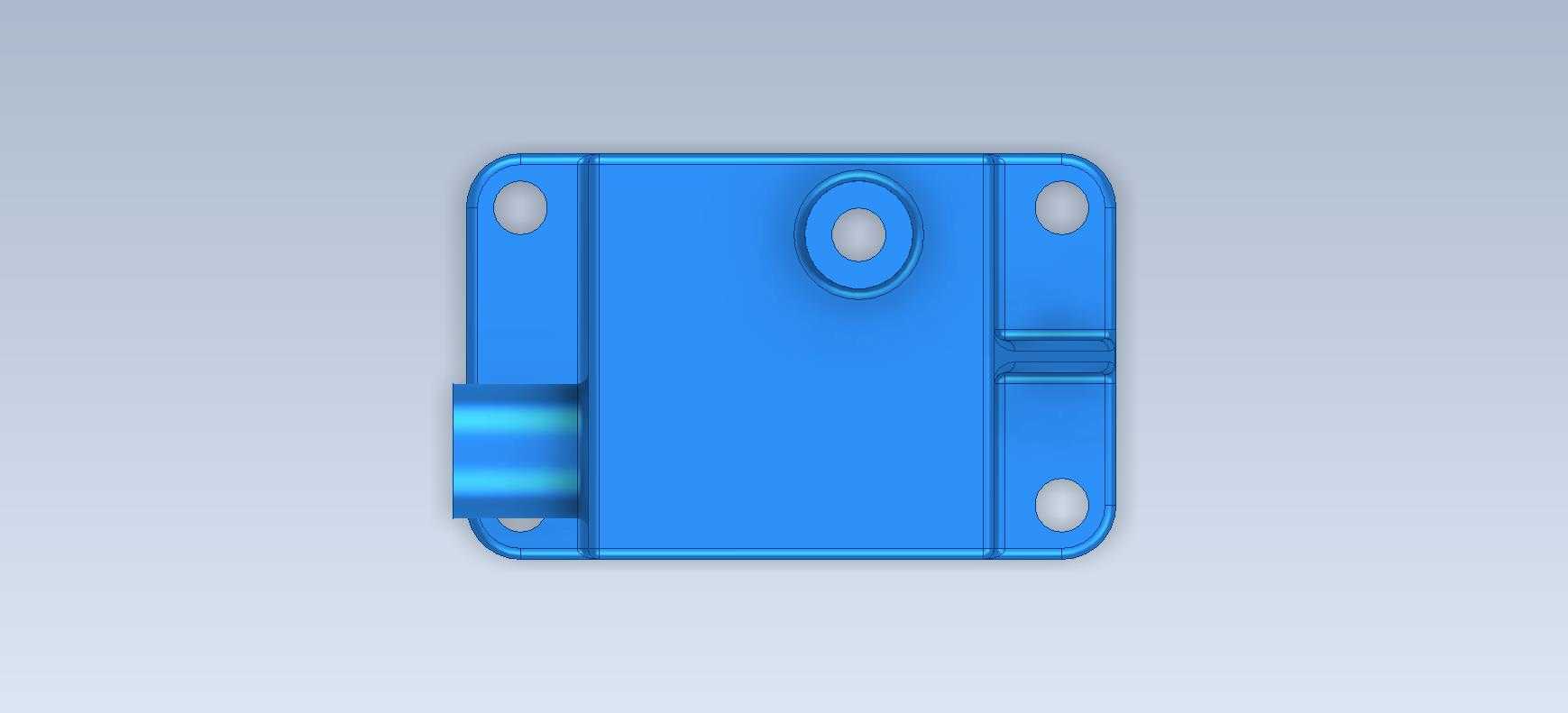

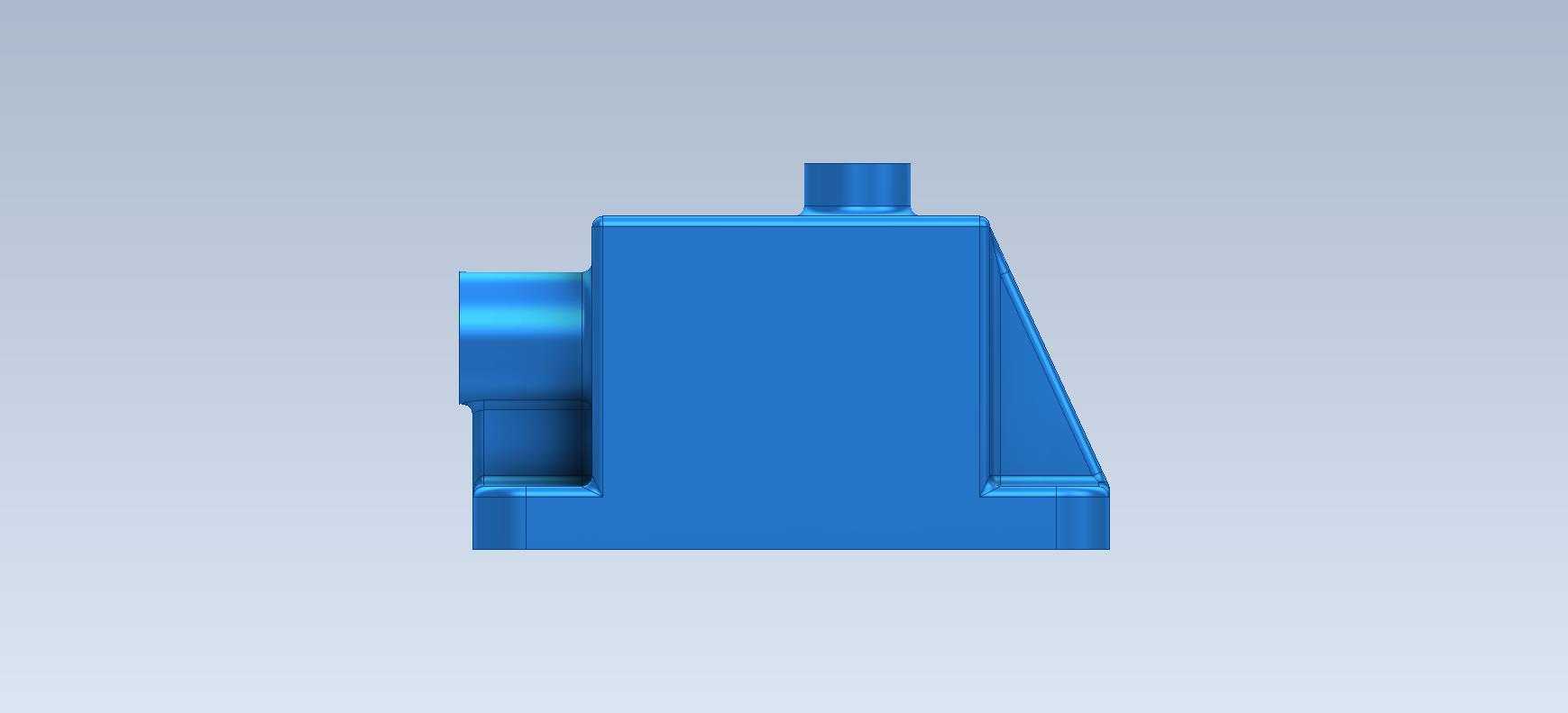

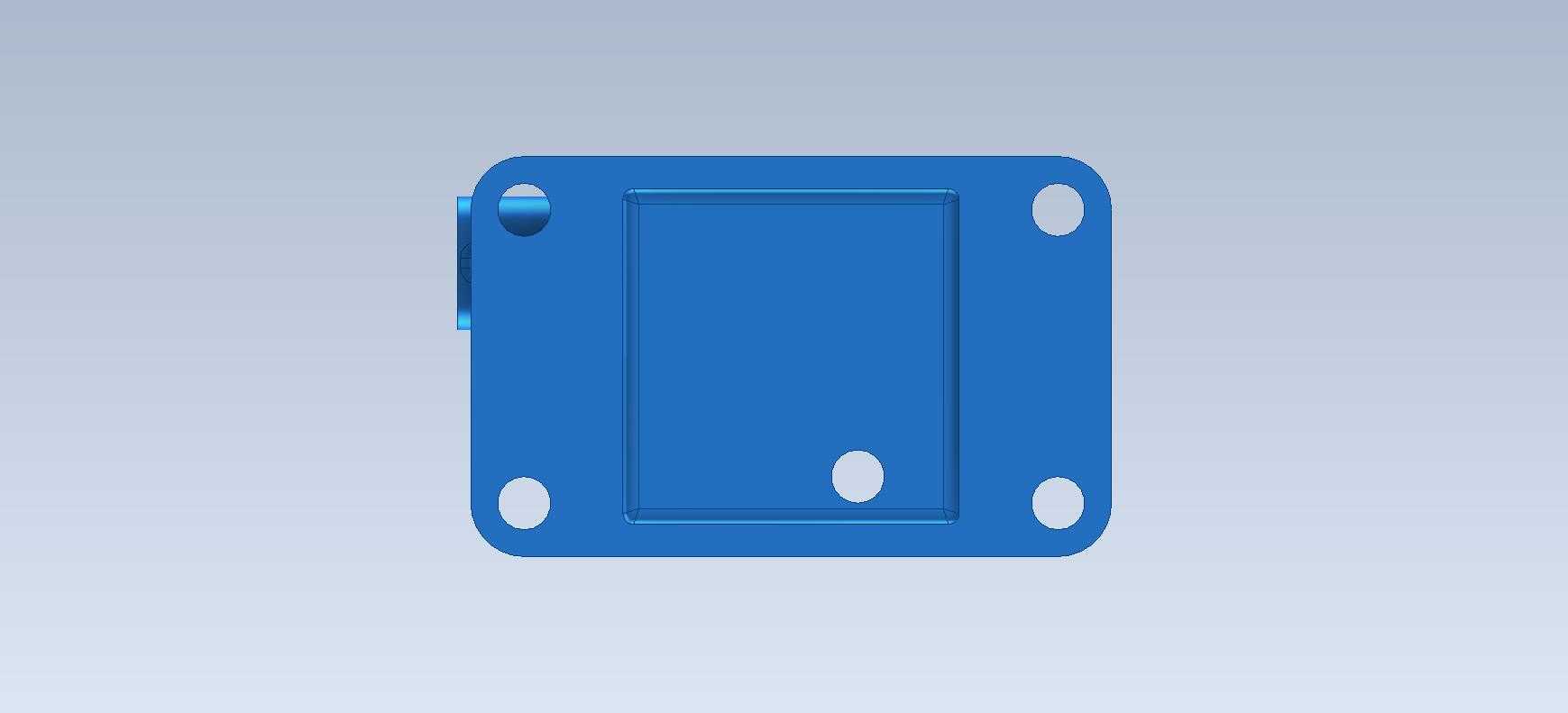

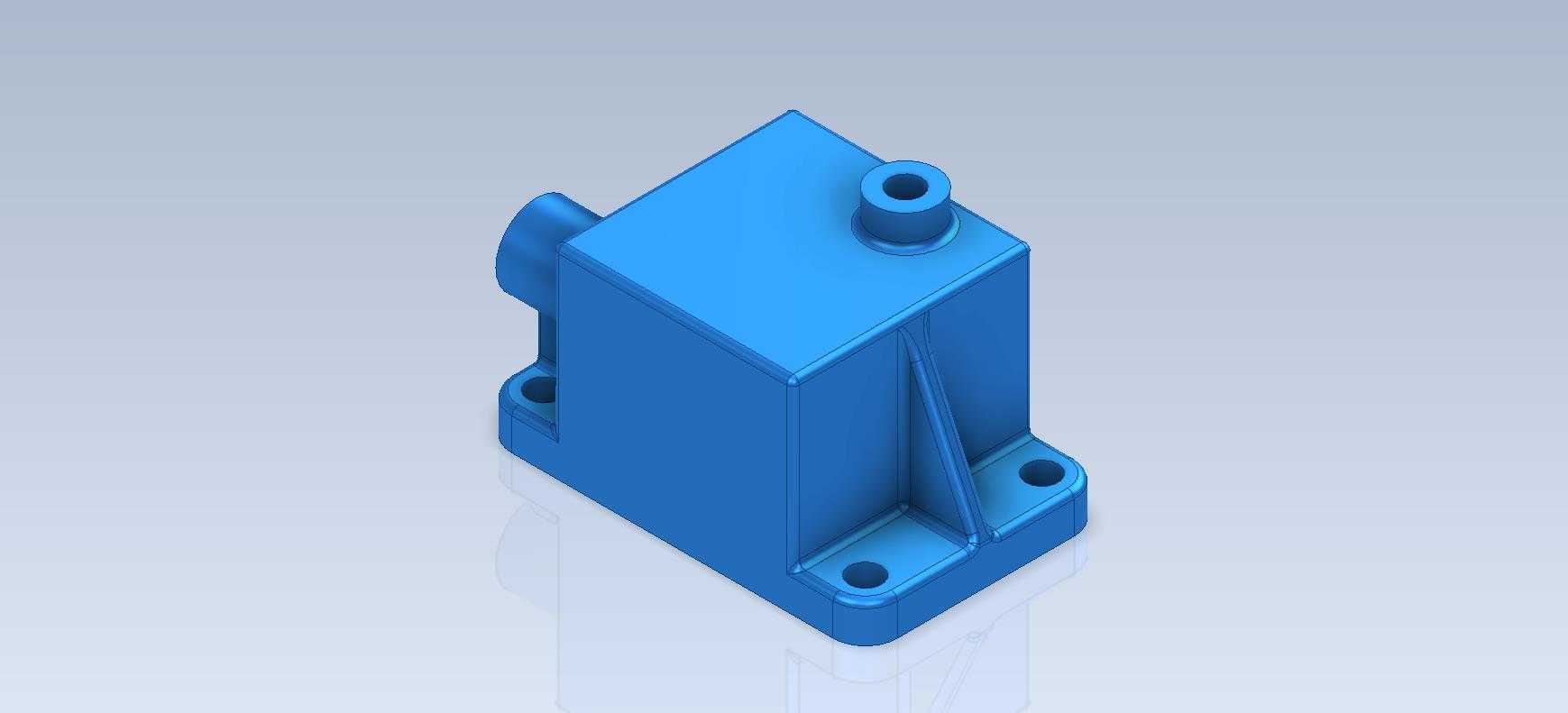

　　从结构设计逻辑来看，这个壳体采用一体化方形腔体设计，主体腔体为规整的长方体，内部空腔用来容纳叠片铁芯与绕制完成的线圈组，腔体壁厚均匀，兼顾结构强度与注塑成型的工艺可行性，不会出现壁厚差过大导致的成型缩痕问题。底部延伸出的带安装孔法兰边是核心安装定位结构，三个安装孔呈三角分布？不对，看结构是底座带三个安装孔？不，实际是底座法兰上的安装孔对应设备内部的安装螺柱，安装时通过螺丝穿过法兰孔将整个变压器壳体锁固在设备的安装板上，安装边界需要注意法兰边的外轮廓尺寸，预留足够的螺丝操作空间，避免和周边的电容、接线端子等元器件产生干涉。

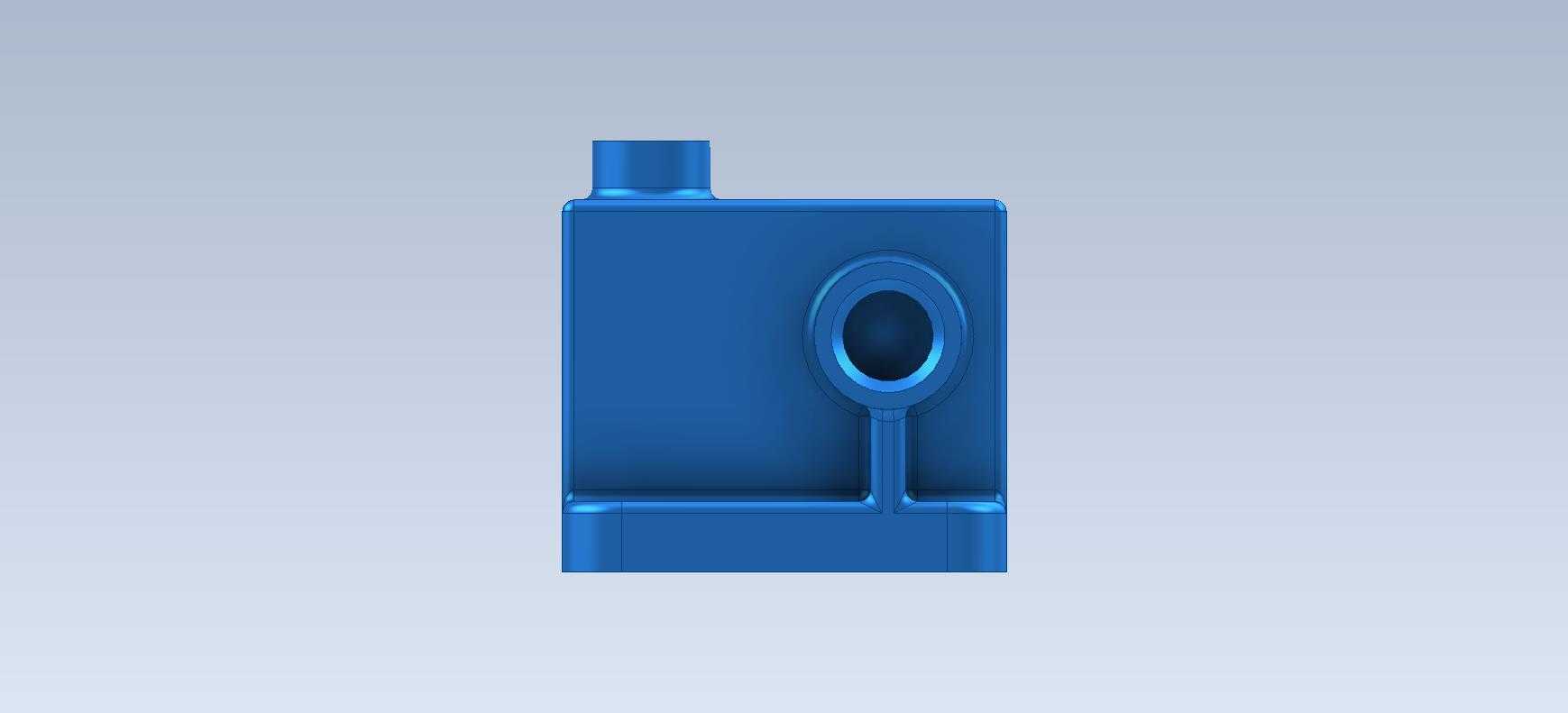

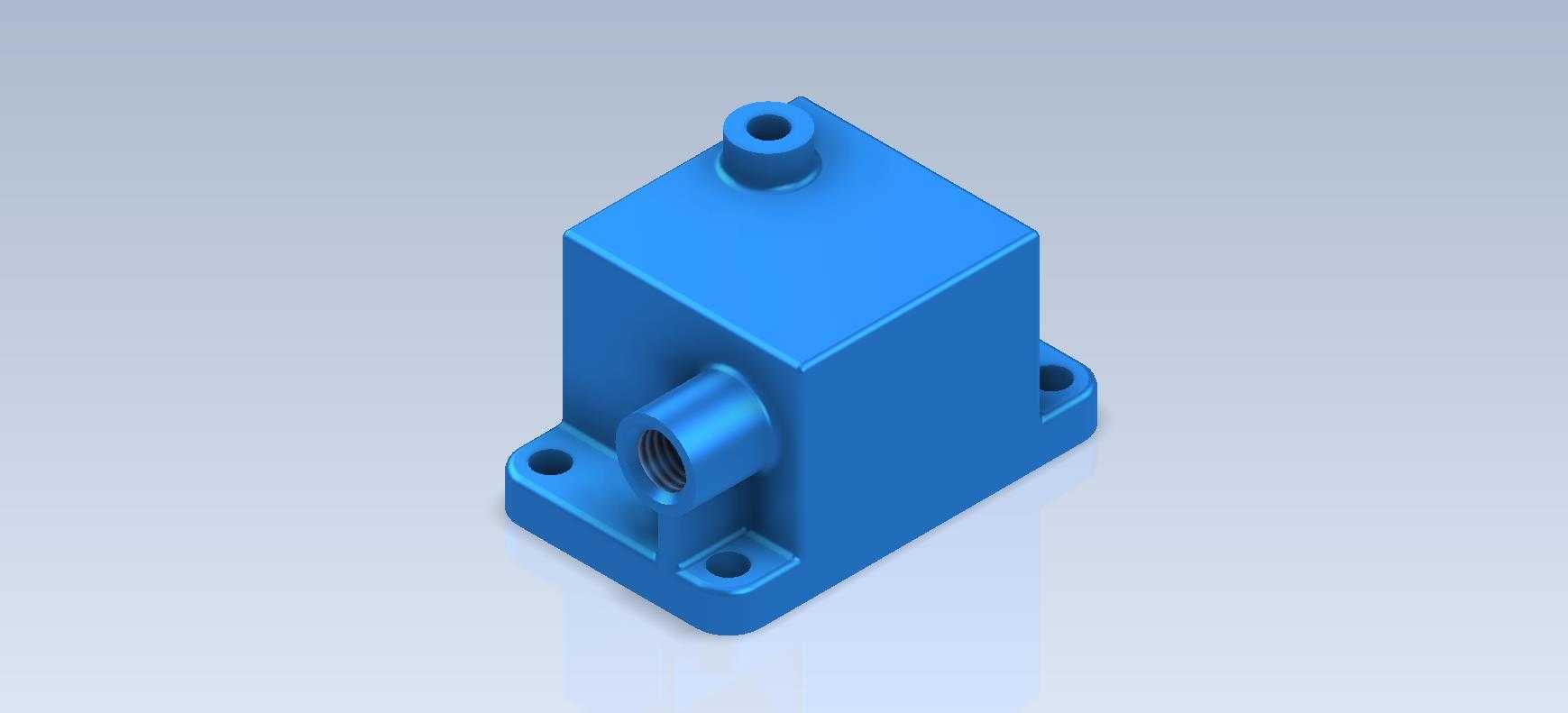

　　壳体上的两处凸台结构各有用途，顶部的小型圆柱凸台是预留的接地端子安装位或者是工艺定位孔，用来在壳体注塑成型时配合模具定位，或是后续组装时安装接地接线柱，实现壳体的可靠接地，满足安规要求；侧面的带内螺纹的圆柱凸台是线缆穿线与固定结构，输入电源线从这个接口穿入腔体内部连接绕组输入端，输出线缆也可根据设计需求从该位置或者对应另一侧的预留位引出，内螺纹结构可以配合电缆防水接头或者线卡，固定线缆的同时，在有防尘防潮需求的场景下可以实现接口处的密封，避免水汽、粉尘进入腔体内部影响绕组绝缘性能。

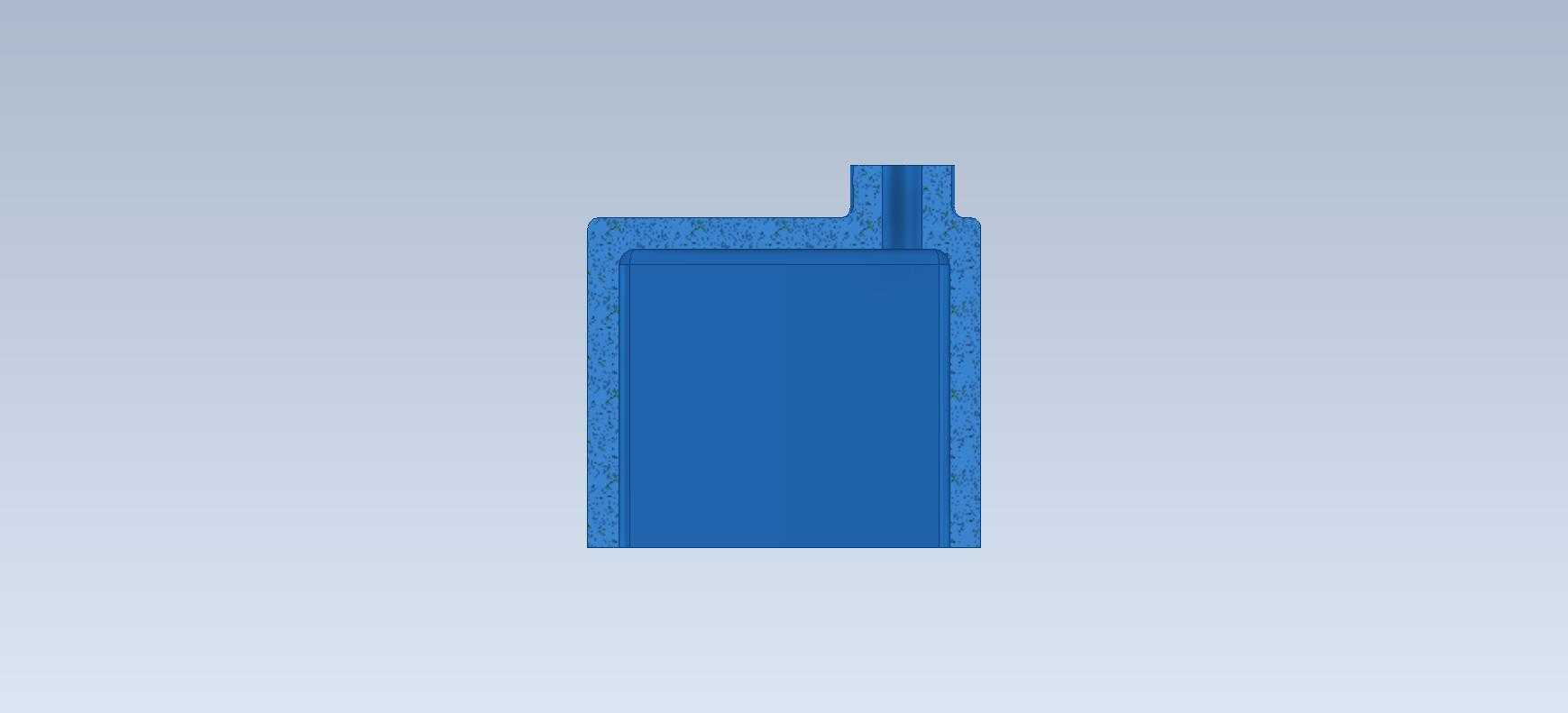

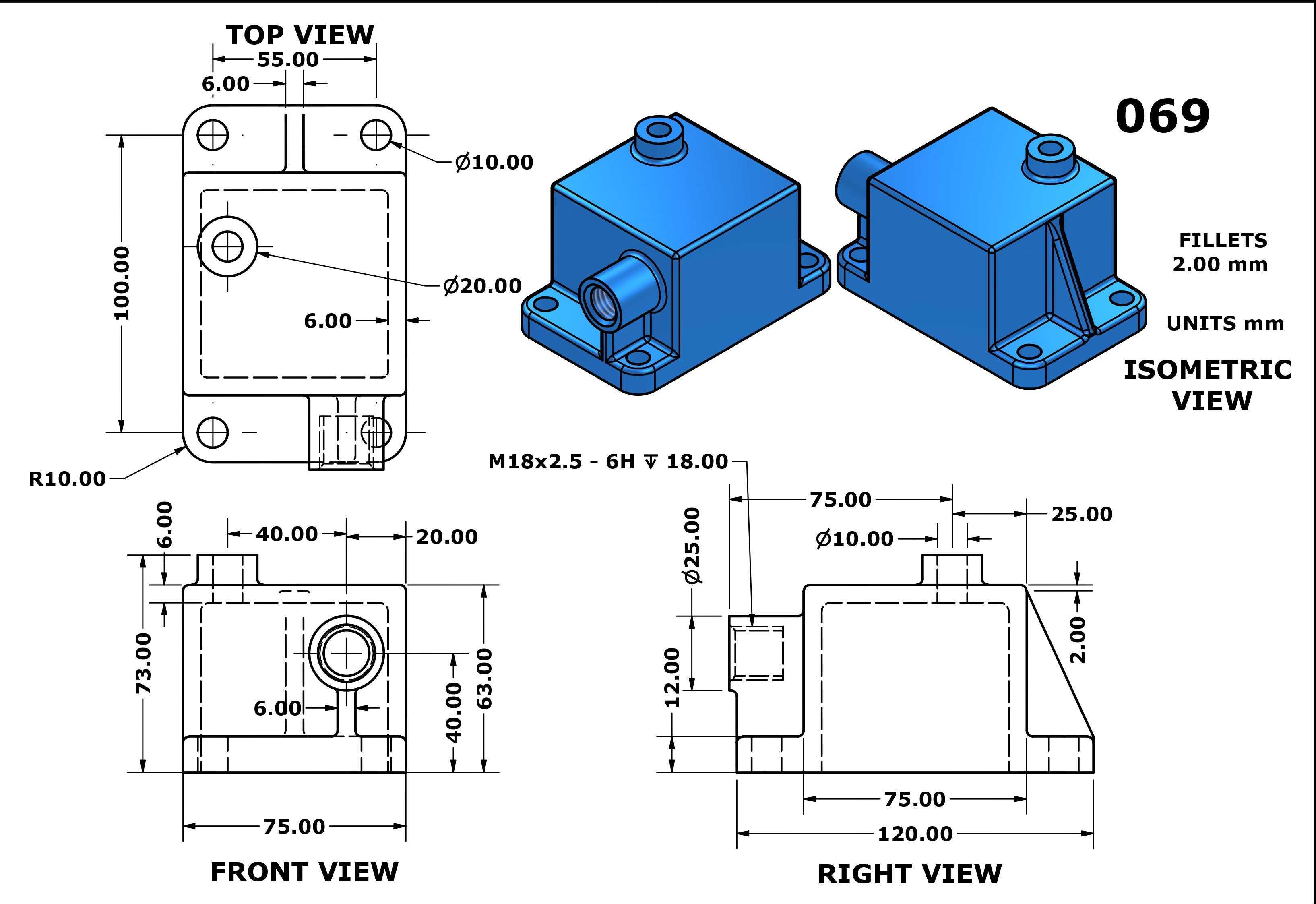

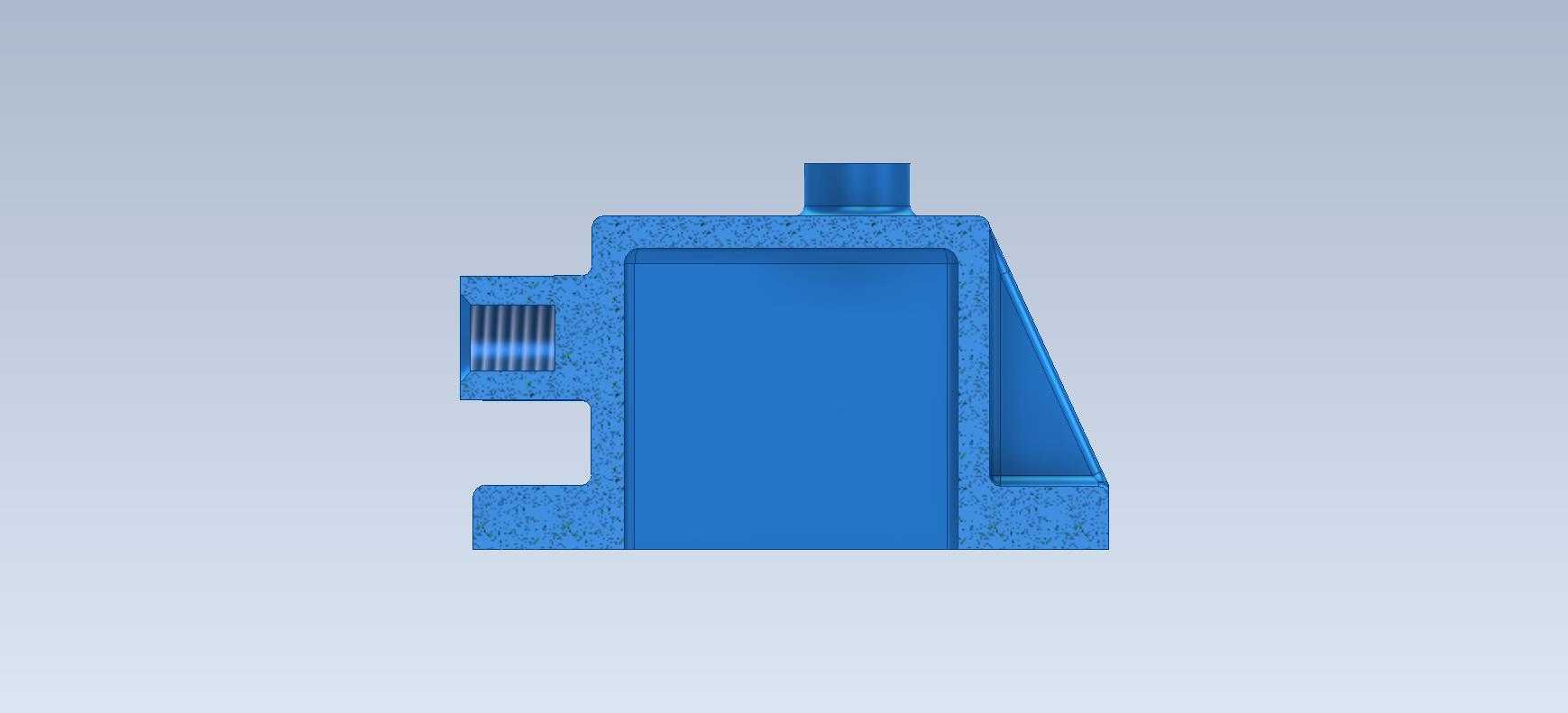

　　建模过程中需要重点关注几个结构细节：一是法兰安装孔的沉头设计，要匹配常用的十字盘头螺丝或者内六角螺丝的头部尺寸，保证螺丝锁入后头部不高出法兰表面，避免安装后和安装板之间出现间隙；二是侧面凸台的内螺纹深度，要保证线缆接头拧入后有足够的啮合牙数，不会出现滑牙或者密封失效的问题，同时螺纹底孔的尺寸要和腔体内部连通，保证线缆可以顺利穿入；三是腔体内部的拐角处要做合理的圆角过渡，既可以减少注塑成型时的应力集中，也能避免组装时锋利的边角划伤绕组的绝缘漆包线；四是壳体的合模线位置要设计在法兰边的侧面或者腔体的棱边位置，避免合模线出现在安装贴合面或者接线接口的密封面上，影响安装精度和密封性能。

　　实际应用选型时，这类壳体对应的变压器功率一般在10W到50W区间，适合小功率供电场景，安装时除了保证法兰孔和安装螺柱对位准确之外，还要注意壳体和周边发热元器件的距离，预留足够的散热空间，避免变压器工作时产生的热量堆积，影响绕组的绝缘寿命。如果是在振动较大的设备上使用，还可以在法兰安装面和安装板之间加装橡胶减震垫，减少振动传递到壳体内部的绕组，避免绕组松动或者接线端脱焊。建模练习时可以重点练习凸台拉伸、螺纹孔创建、薄壁抽壳、阵列安装孔这些基础特征的操作，理解这类防护壳体的设计逻辑，掌握安装边界、工艺可行性、功能需求三者之间的平衡思路，不要只追求外形相似，要结合实际的装配和使用需求去核对每个结构的尺寸合理性，比如安装孔的中心距要和常用的安装间距匹配，凸台的高度要满足接头安装的空间需求，腔体的内部尺寸要刚好容纳对应的铁芯和绕组，不要出现空间浪费或者内部构件无法装入的问题。
