电源变压器配套安装基座结构设计

　　在低压配电、小型工控设备的电源回路搭建场景里，这类安装基座是电源变压器装配环节里很容易被忽略但又直接影响长期运行稳定性的结构件，很多刚入行的结构设计人员在做变压器安装位设计时，往往只盯着变压器本体的电气参数，忽略配套基座的结构合理性，最后要么出现装配干涉，要么长期运行后基座形变导致变压器引脚受力断裂，反而拖慢整个项目的落地进度。

　　从实际使用场景来看，这类基座主要适配小功率开放式电源变压器的侧装或平装需求，常见于桌面式工控电源模块、小型实验台供电单元、定制化弱电集成柜内部的变压器固定位，区别于通用型导轨安装的变压器支架，这个基座采用一体化块式结构，没有额外的拼接装配环节，自身就能完成变压器的定位、固定以及和设备安装面的连接，减少了装配时的零件清点、对位工序，适合小批量定制设备的快速装配需求。

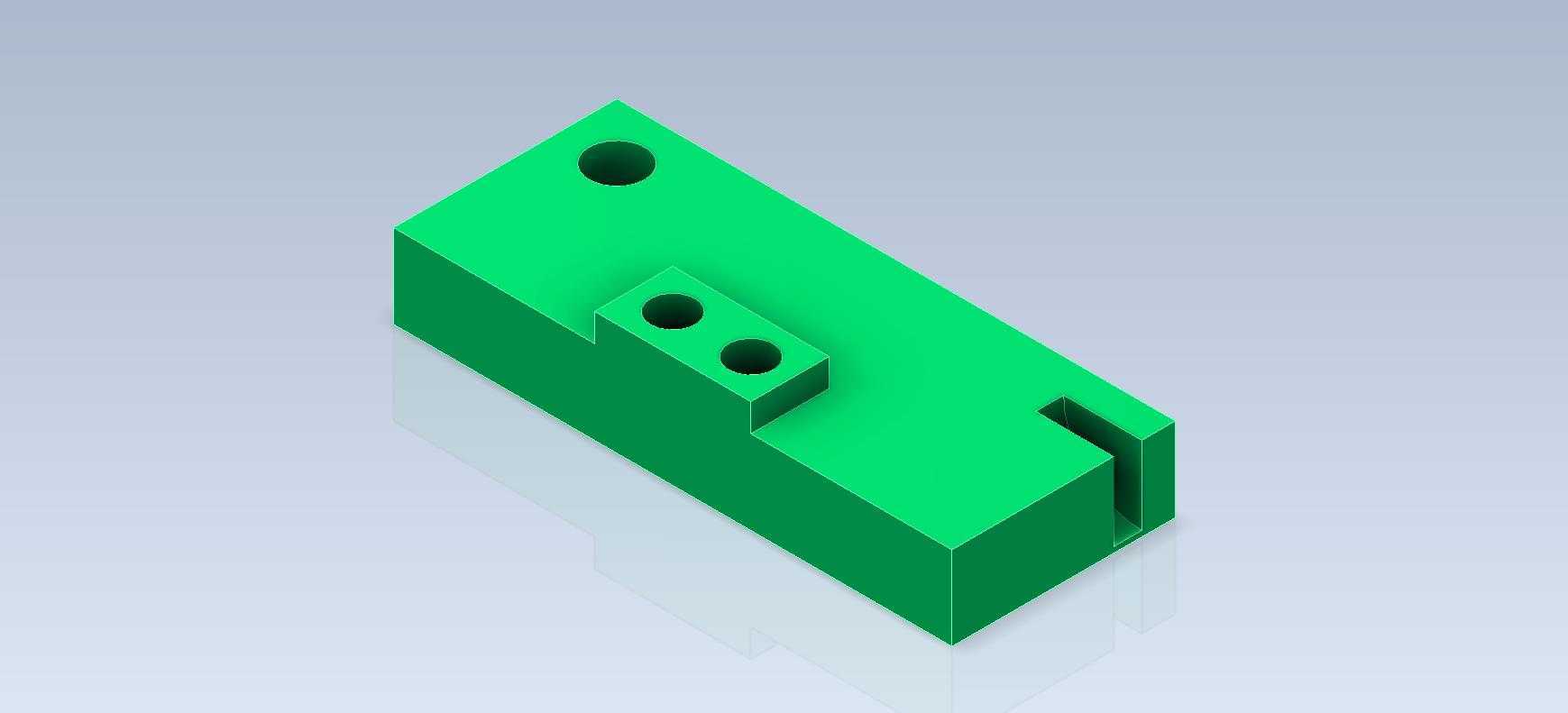

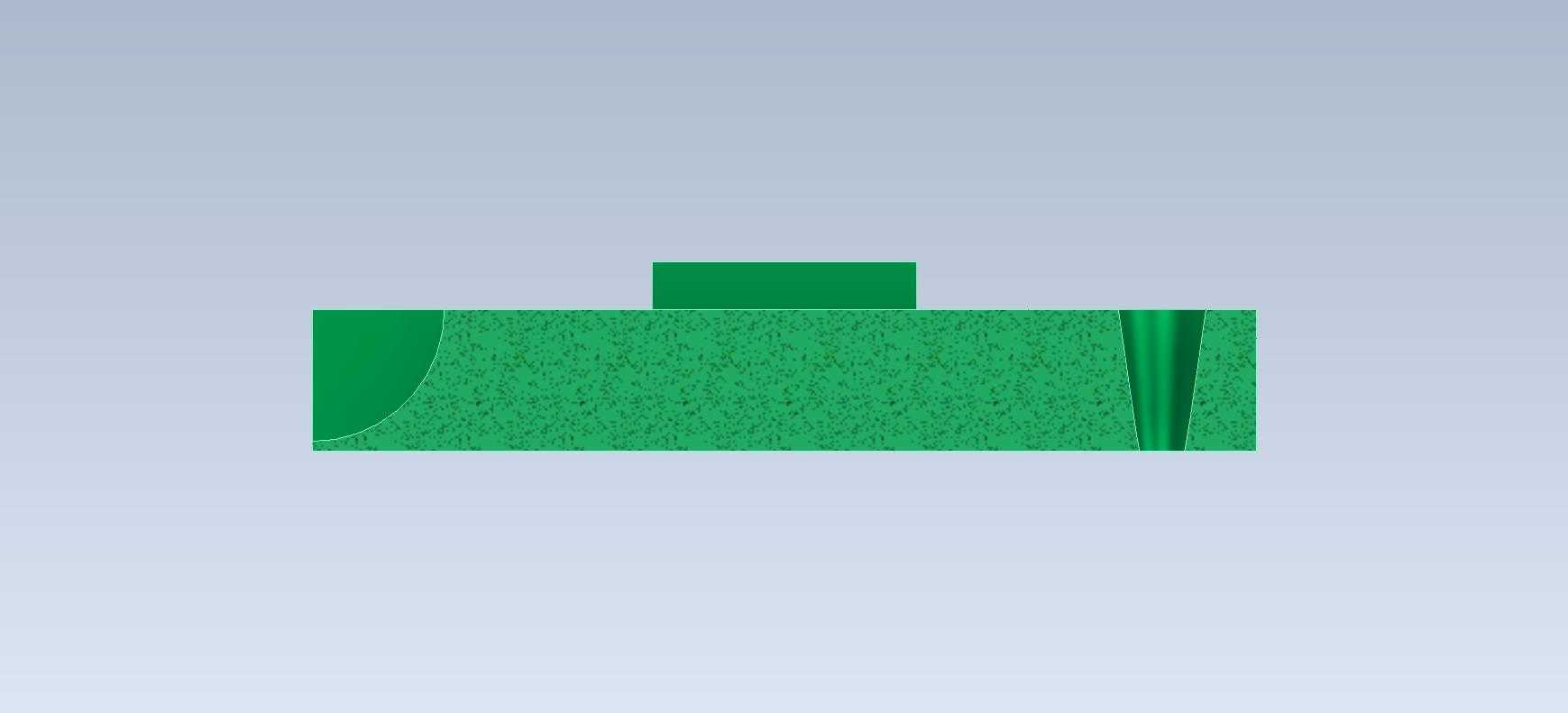

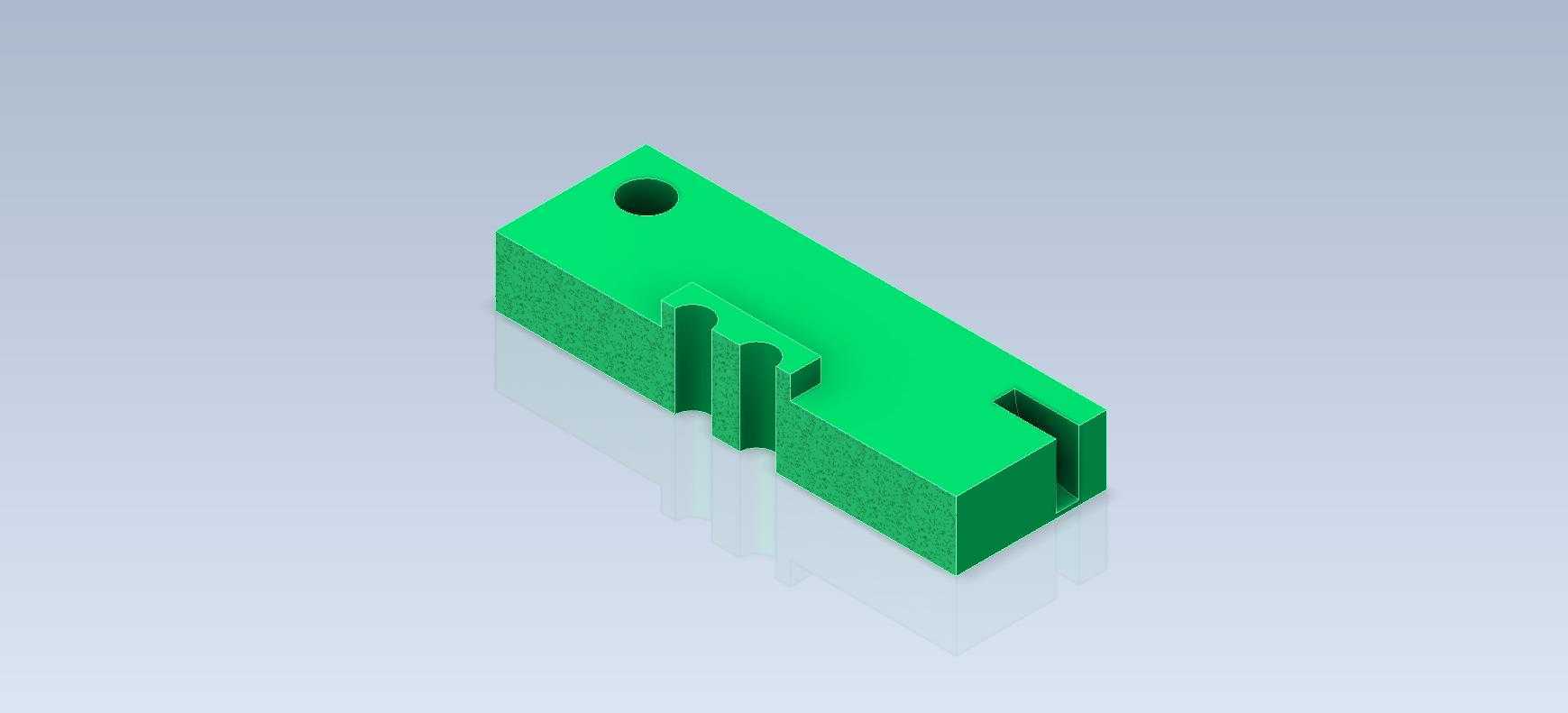

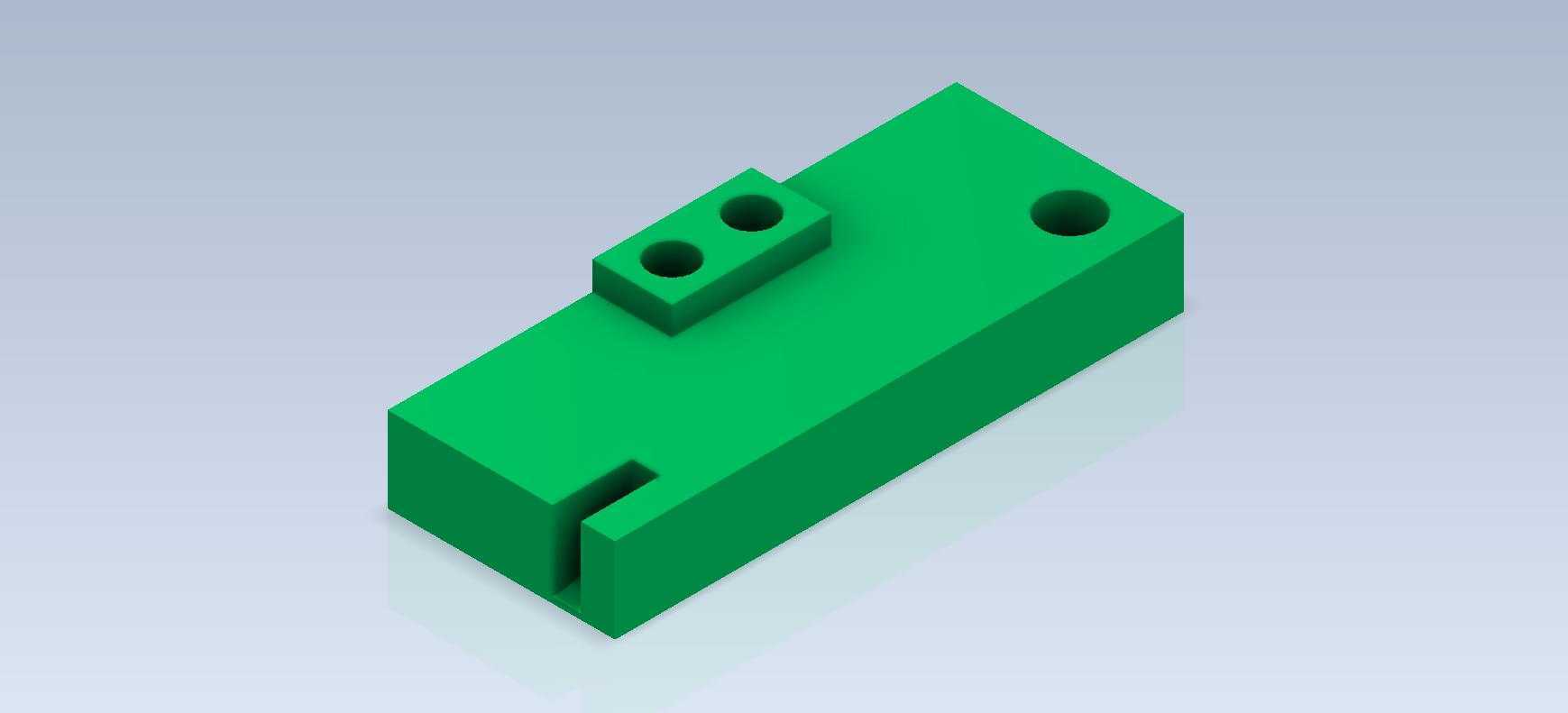

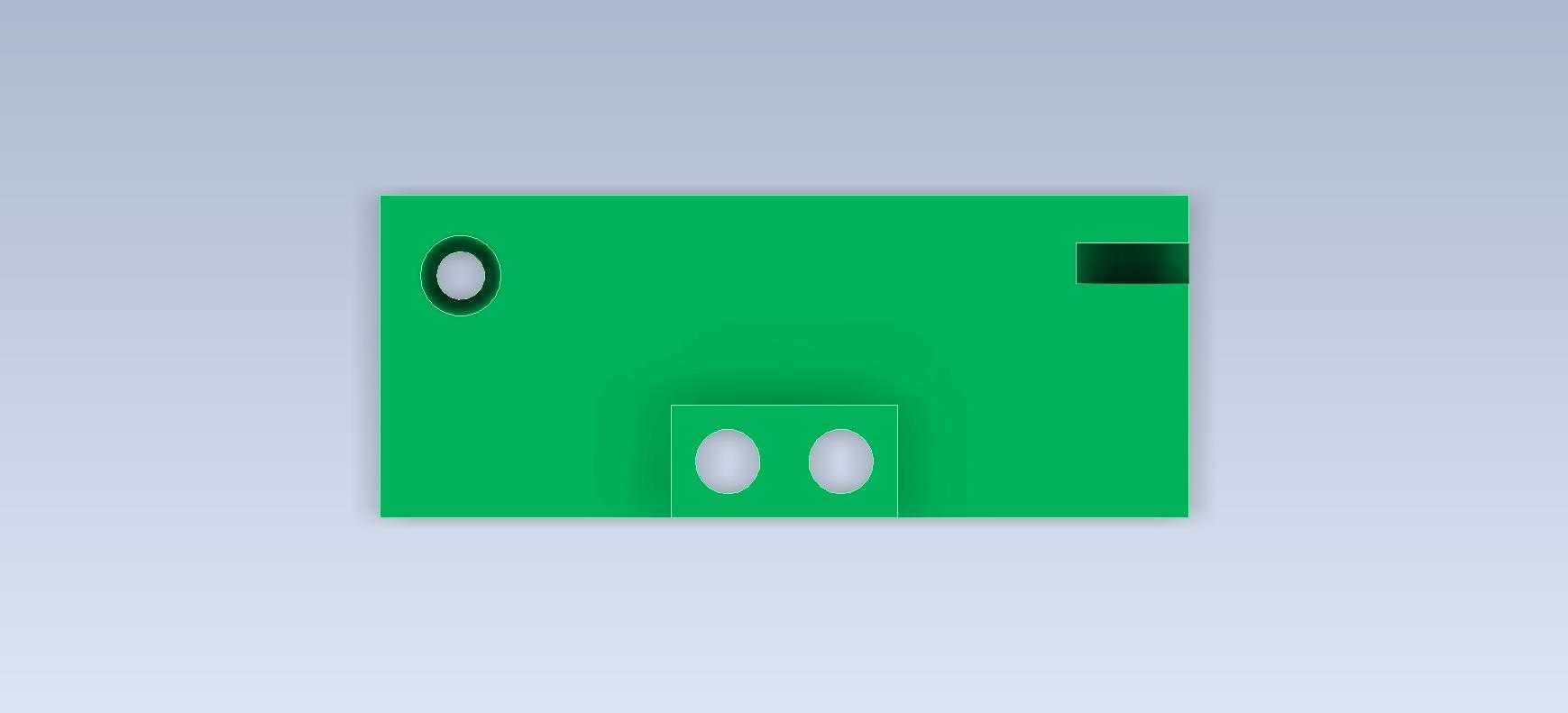

　　结构功能上，基座主体做了等厚的矩形基体设计，基体一侧凸起的定位台是核心的定位结构，台面上开设的两个同轴通孔是用来穿装变压器固定螺丝的，这两个孔的孔位公差需要控制在±0.05mm范围内，才能和变压器底部的安装螺柱精准对位，避免强行锁附导致的变压器外壳应力开裂；基体另一端单独开设的沉孔，是用来将整个基座固定在设备安装板上的固定孔，沉孔设计可以让螺丝头完全埋入基体内部，不会突出表面刮伤周边的线束或者其他元器件；基体侧边开设的通槽是走线让位槽，变压器的次级输出引线可以从这个槽位顺出，直接连接到后方的整流电路板上，不用额外在基座侧面做走线固定结构，减少线束弯折的应力集中点，也能让内部走线更规整，避免线束散落在变压器表面影响散热。

　　设计思路上，整个结构没有做多余的减重镂空，是考虑到小功率变压器虽然自重不大，但设备运输过程中会有持续的振动冲击，如果基体做过多镂空会降低整体结构强度，反而容易在振动环境下出现断裂；整体拔模斜度控制在1°，既满足注塑或者3D打印加工的脱模需求，也不会因为斜度过大导致安装面出现过大的尺寸偏差；所有孔位的边缘都做了0.2mm的倒角处理，避免加工后残留的锐边割破变压器的绝缘层或者线束外皮，造成电气安全隐患。

　　从安装边界来看，基座整体的长宽尺寸控制在适配常见的5W-10W小型电源变压器的安装范围，安装时基体底部和设备安装面完全贴合，凸起定位台的高度刚好和变压器底部的定位凹槽匹配，锁附螺丝后变压器不会出现横向窜动；侧边的通槽宽度刚好容纳3根22AWG的输出引线，不会因为槽位过窄夹伤线皮，也不会因为槽位过宽导致线束在槽内晃动磨损；固定孔的沉孔深度适配M3规格的盘头螺丝，锁附后螺丝头低于基体表面0.1mm左右，既保证锁附强度，也不会出现突出干涉。

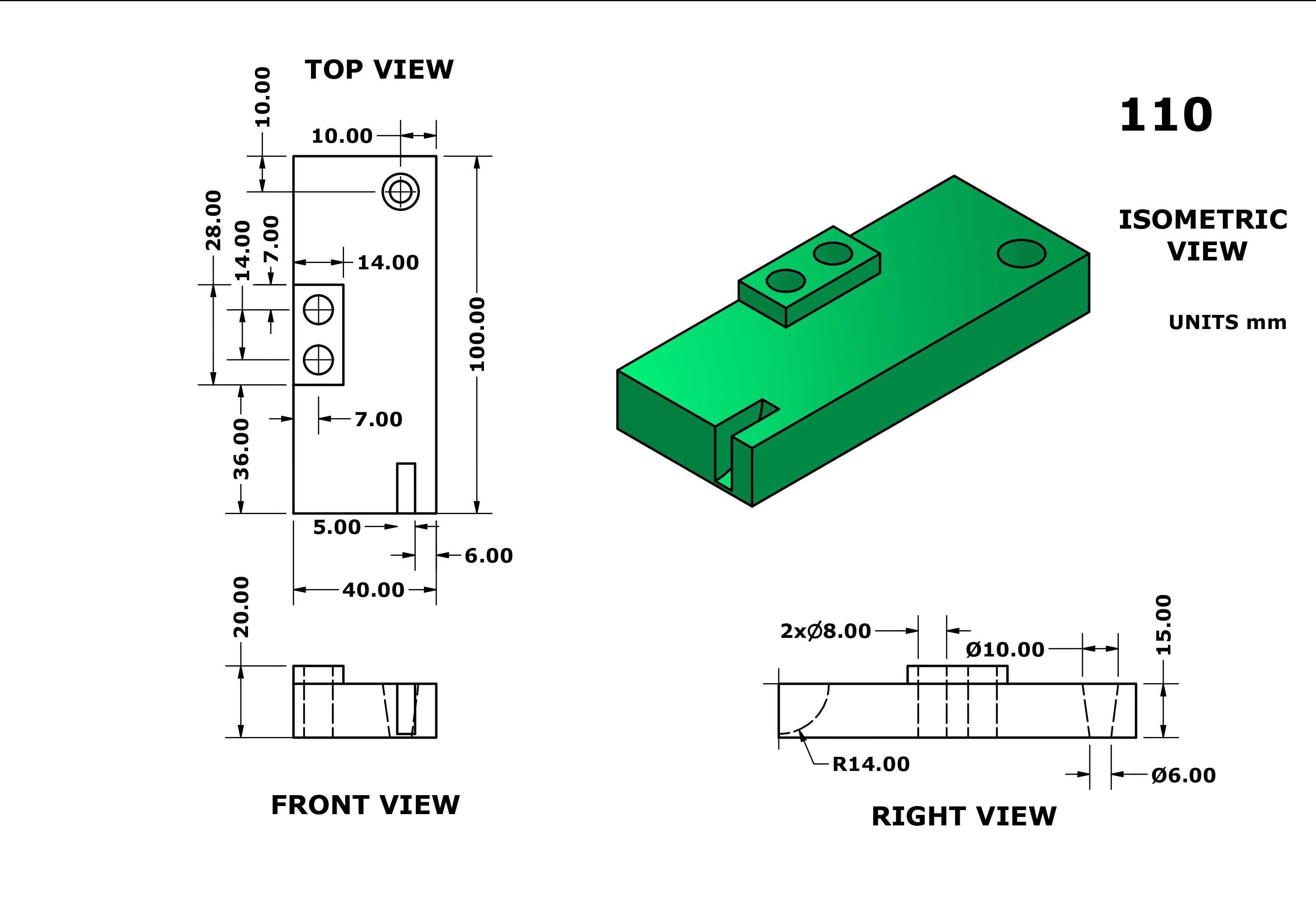

　　在建模练习层面，这个结构非常适合入门阶段的设计人员练习基础特征的运用，从基体拉伸到凸台创建，再到孔位、倒角、让位槽的切除，整个建模流程没有复杂的曲面特征，但是每一步特征的尺寸设定都需要结合实际装配需求来调整，不是随便画个方块打几个孔就能满足使用要求，比如两个安装孔的中心距必须和所选变压器的安装孔距完全匹配，让位槽的位置要对准变压器的出线端，沉孔的深度要和所选螺丝的头部尺寸对应，这些细节都是实际工程设计里必须考虑的点，也是很多入门学习者容易忽略的地方，通过这类基础结构的建模练习，可以快速建立起“建模为装配服务、设计为生产服务”的工程思维，而不是只追求视觉上的形似。
