电源变压器配套异形绝缘支撑结构件

　　在中小功率工频电源变压器的内部结构排布中，绝缘支撑件是隔离绕组与金属安装基座、保障爬电距离达标的核心结构零件，本次建模的异形支撑结构，正是针对小容量开放式电源变压器的内部安装空间定制设计。这类零件通常采用耐温130摄氏度的酚醛树脂压制成型，部分对绝缘等级要求更高的场景会选用增强尼龙材质注塑加工，核心作用是托住绕组端部的绝缘骨架，避免绕组在设备运输、长期运行振动过程中出现位移，同时在绕组与安装铁轭之间形成稳定的绝缘隔离层，防止漆包线绝缘层破损后出现对地短路故障。

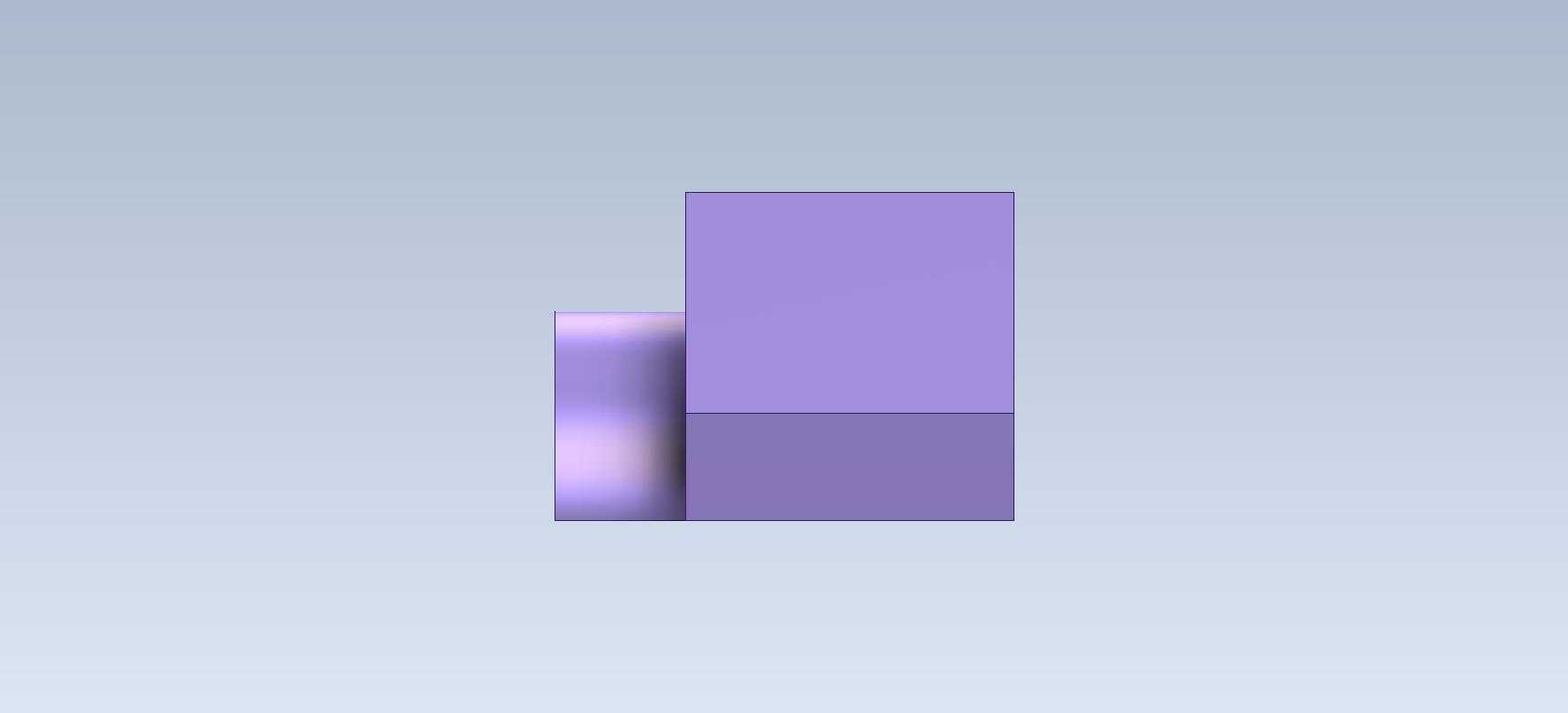

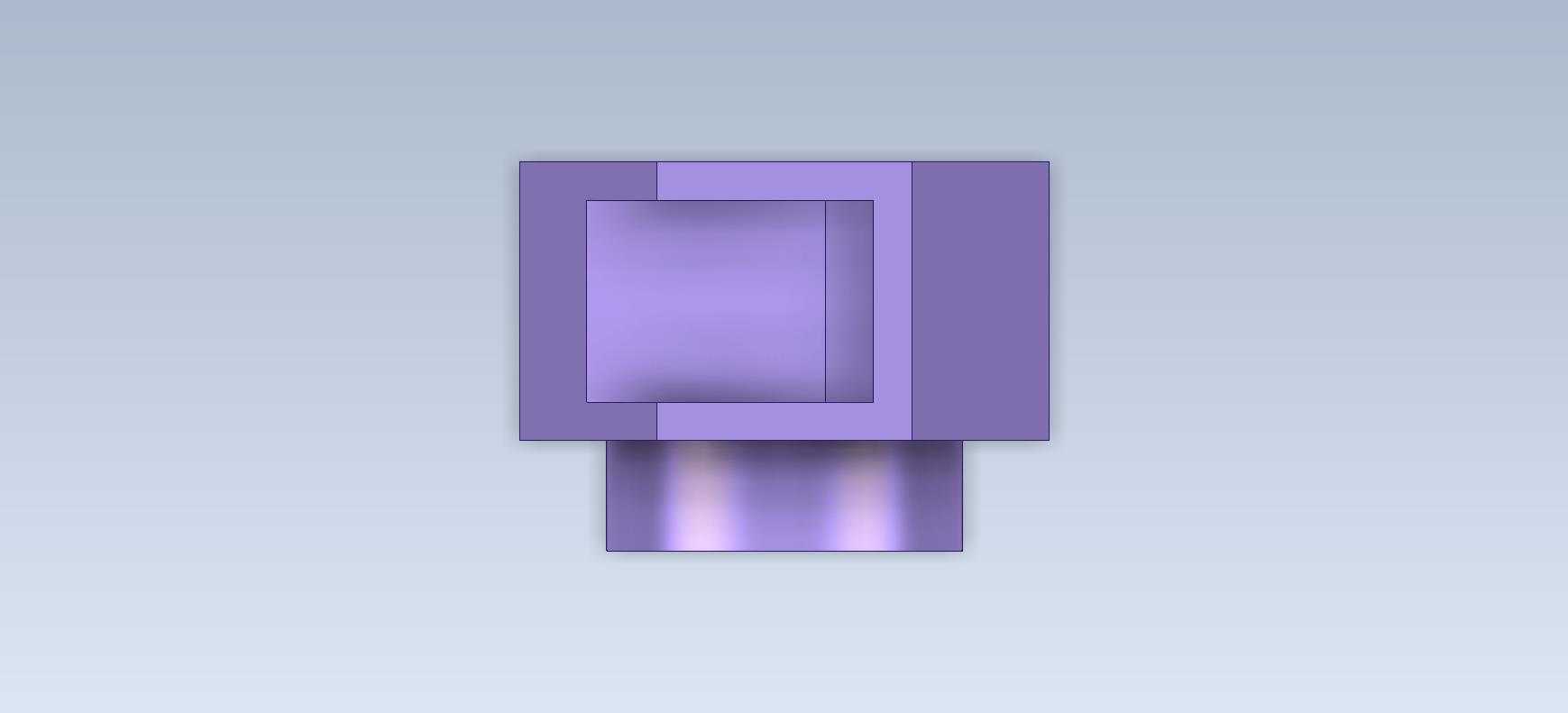

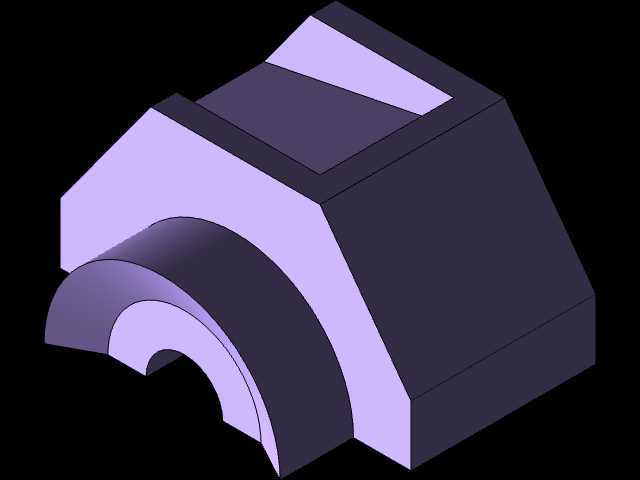

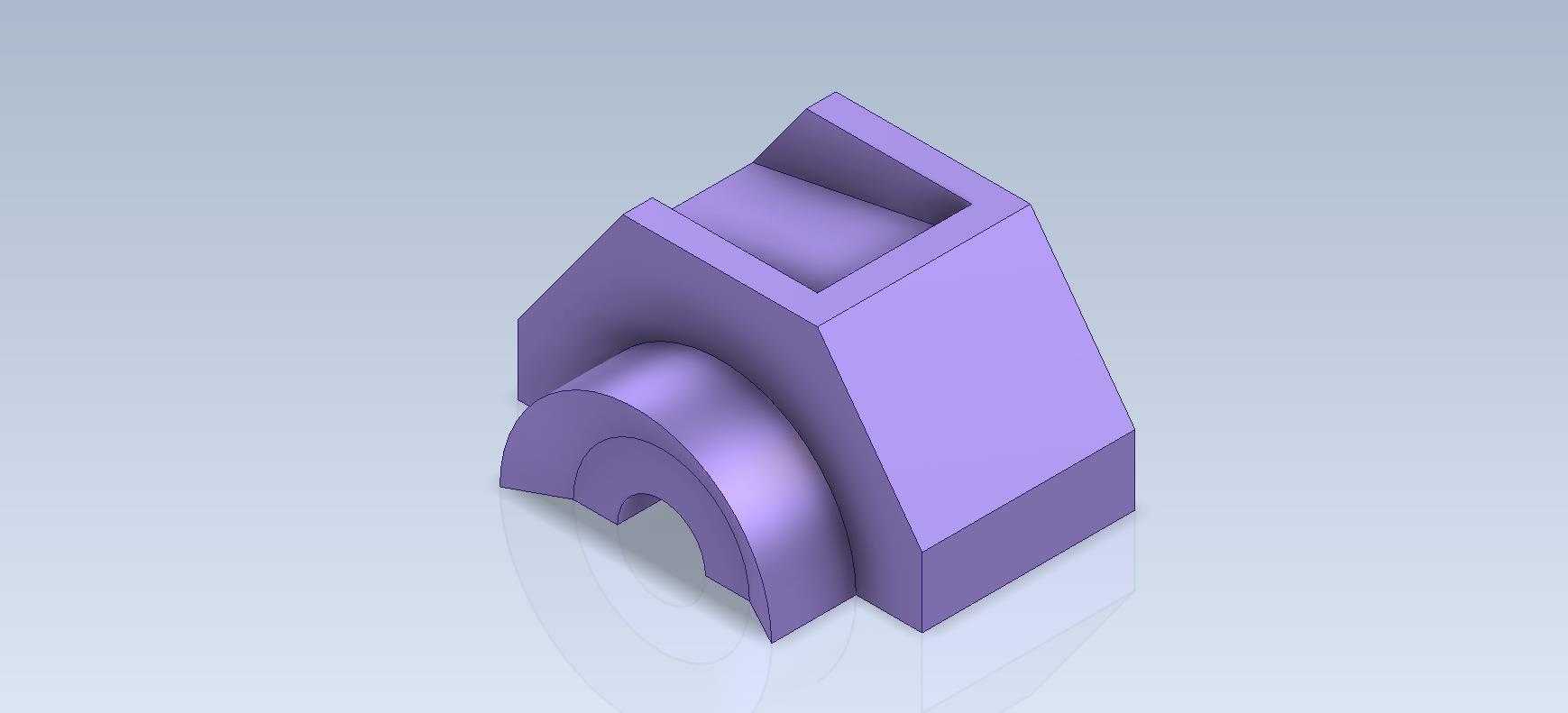

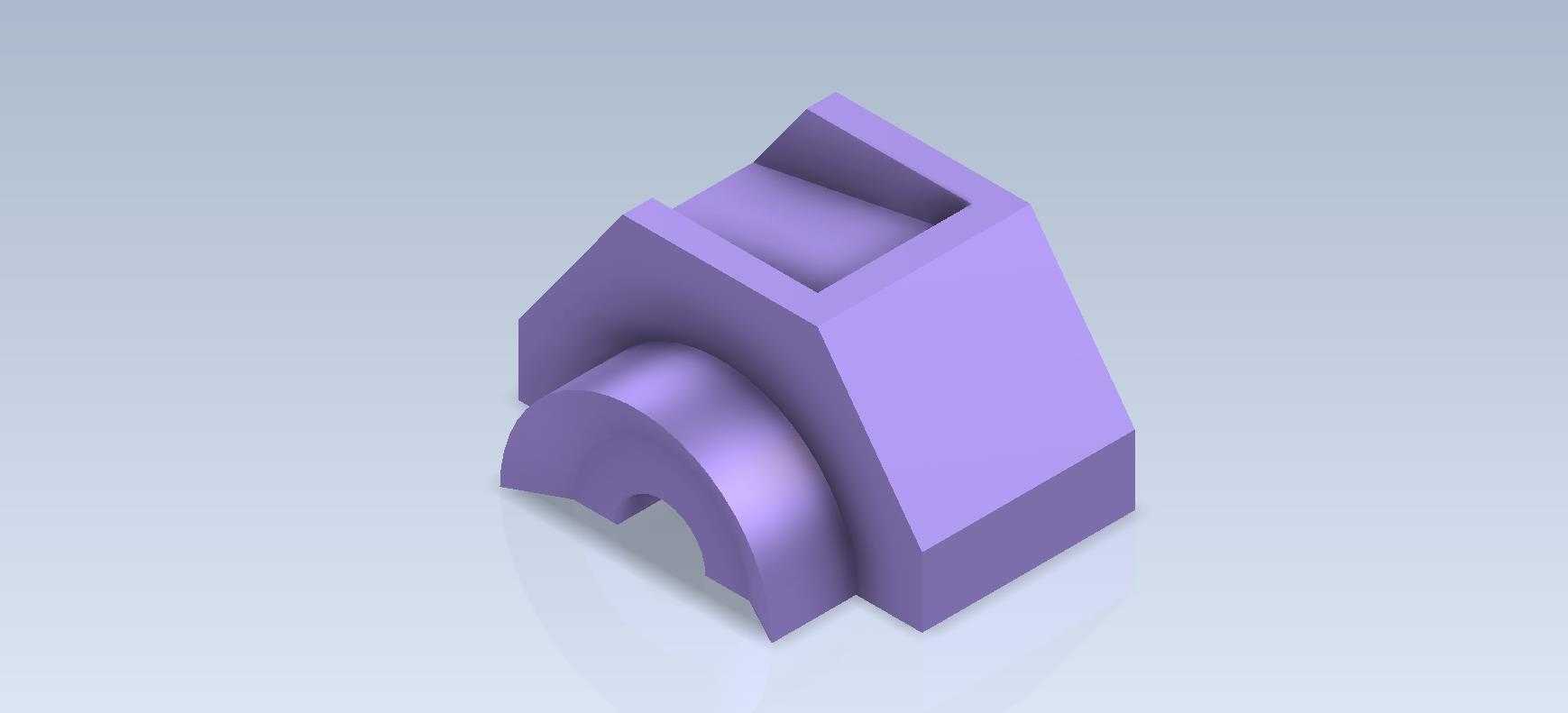

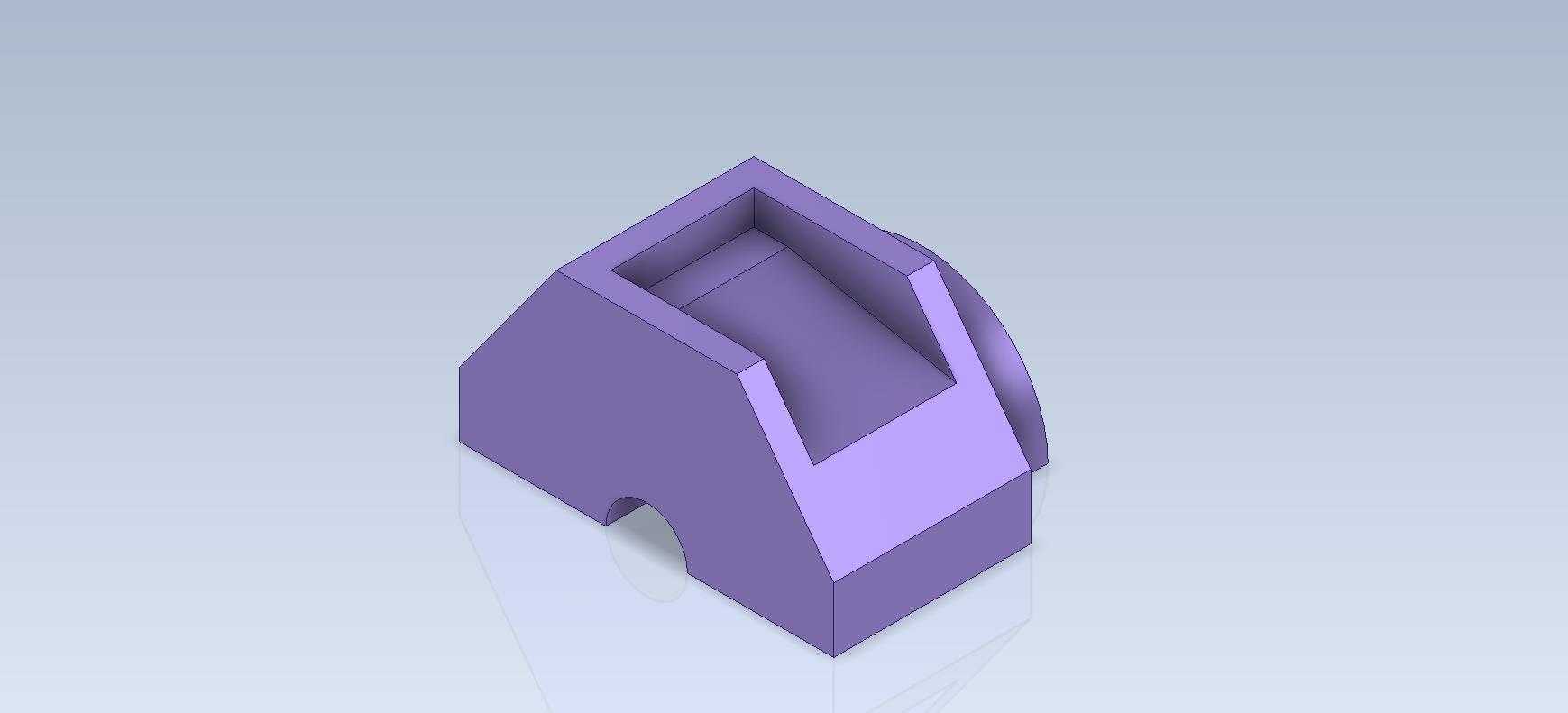

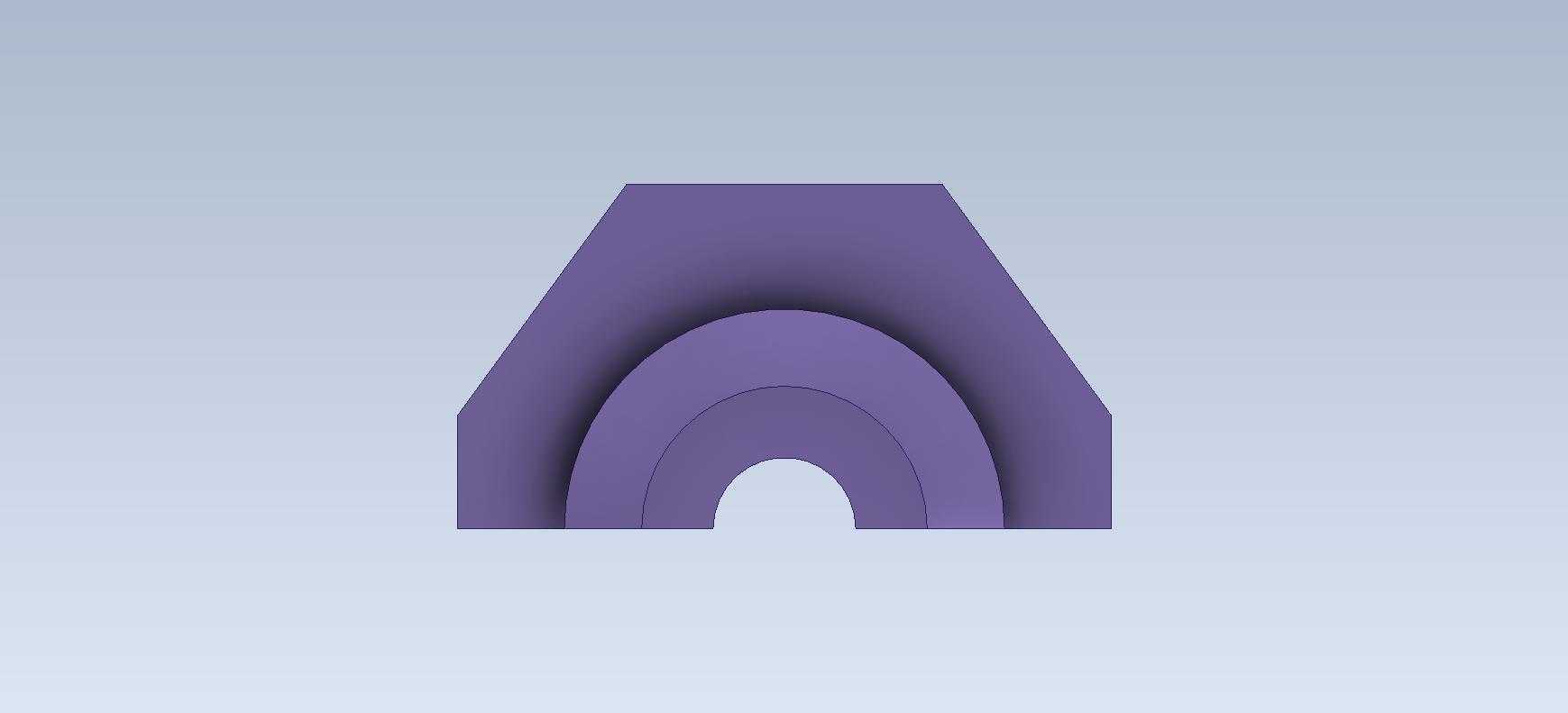

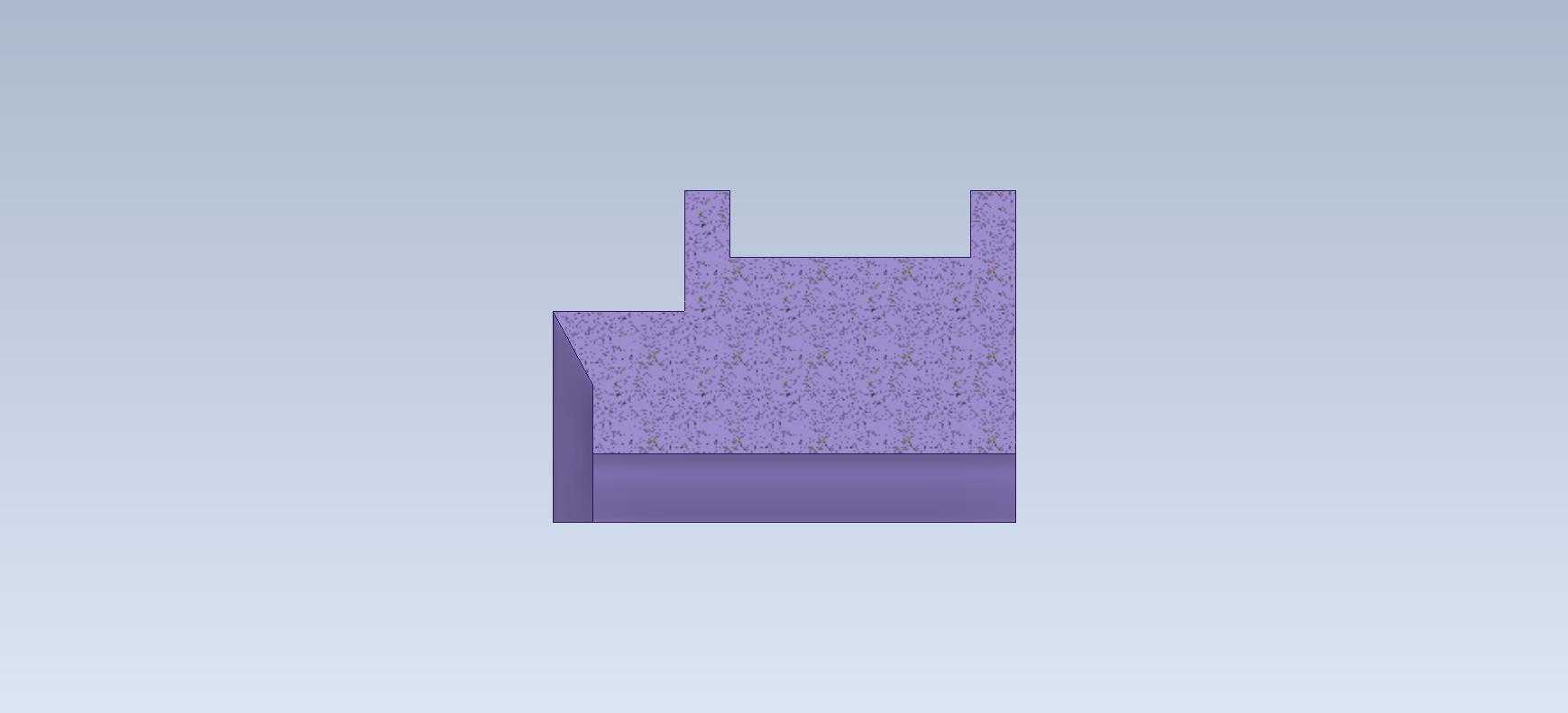

　　从结构设计逻辑来看，该零件没有采用常规的平板式支撑结构，而是结合变压器绕组端部的弧形轮廓做了适配性的曲面造型：一侧的弧形内凹面刚好贴合绕组骨架的外圆弧度，接触面积比平板支撑提升40%以上，能有效分散绕组压紧时的局部应力，避免长期受力导致绝缘骨架开裂；另一侧的斜向立面与顶部的凹槽结构，是为了适配变压器铁芯夹件的安装凸台，安装时无需额外加装调整垫片，就能让支撑件同时贴合绕组端面与夹件立面，减少装配环节的调整工时。零件底部的平面为安装基准面，表面粗糙度要求控制在Ra3.2以内，保证与变压器底座安装面贴合时无明显缝隙，避免紧固螺栓拧紧后零件出现翘曲变形。

　　在实际工程应用中，这类支撑件的安装边界需要严格匹配变压器的内部空余空间：零件整体高度需控制在绕组端部到夹件的垂直间隙范围内，通常预留0.2mm的装配公差，避免过盈装配顶压绕组造成漆包线损伤；弧形面的曲率半径要与对应规格的绕组骨架外径完全一致，若曲率偏差超过0.5mm，会导致支撑件与骨架之间出现线接触，长期运行受热后局部应力集中位置容易出现绝缘材料老化开裂。顶部的凹槽宽度与夹件凸台采用间隙配合，单侧间隙控制在0.1-0.15mm，既保证装配时能顺利卡入，又不会在设备振动时出现横向窜动。

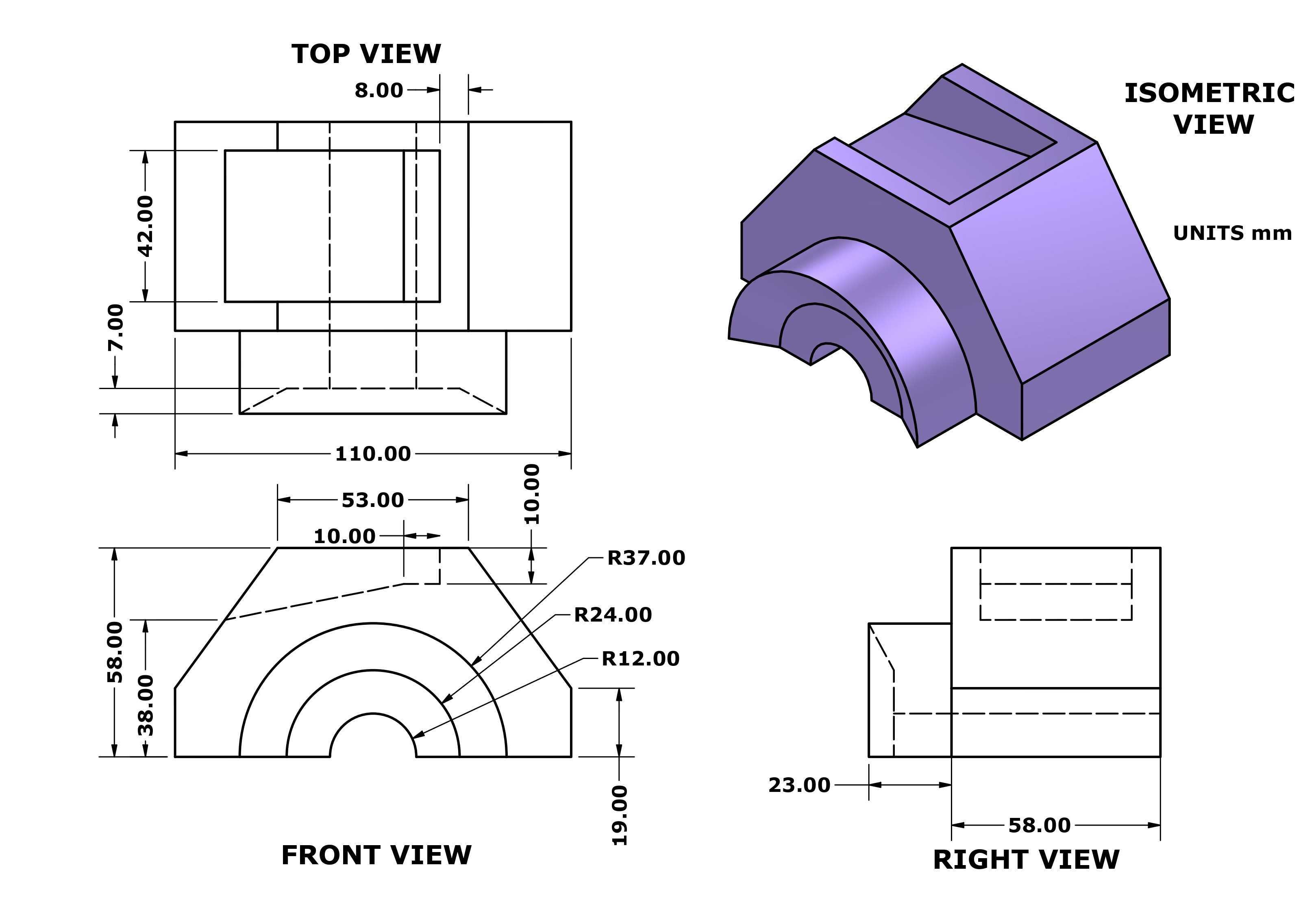

　　建模过程中需要重点关注几个结构细节的处理：一是弧形面与斜向立面的过渡圆角，圆角半径不能小于2mm，避免压制成型时材料填充不满出现缺角，同时也能消除零件的应力集中点，提升零件的抗冲击性能；二是零件的壁厚要保持均匀，整体壁厚控制在3mm左右，厚薄差不超过1mm，防止注塑或压制成型过程中出现缩孔、变形等缺陷；三是所有棱边都要做0.5mm的倒角处理，避免装配时锋利的棱边划伤绕组的绝缘层或者操作人员的手部。

　　这类支撑结构虽然不属于变压器的核心电磁元件，但对变压器的长期运行可靠性影响极大：如果支撑件结构设计不合理，在设备长期运行受热、振动的工况下，容易出现支撑件碎裂、绕组位移的问题，轻则导致变压器运行噪音增大，重则引发绕组绝缘破损、匝间短路等严重故障。在进行三维建模时，需要先确认对应变压器型号的绕组尺寸、夹件结构、安装空间参数，再反向推导支撑件的各个结构尺寸，不能直接套用通用支撑件的模型，否则很容易出现装配干涉、绝缘距离不足等问题。建模完成后还需要做虚拟装配校验，检查支撑件与周边绕组、夹件、底座等零件的配合间隙，确认所有位置的爬电距离满足电气安全标准要求，对于电压等级为AC220V的绕组，支撑件隔离位置的爬电距离需要不小于8mm，才能满足基本的绝缘安全要求。
