杠杆式铰接连接机械构件结构设计

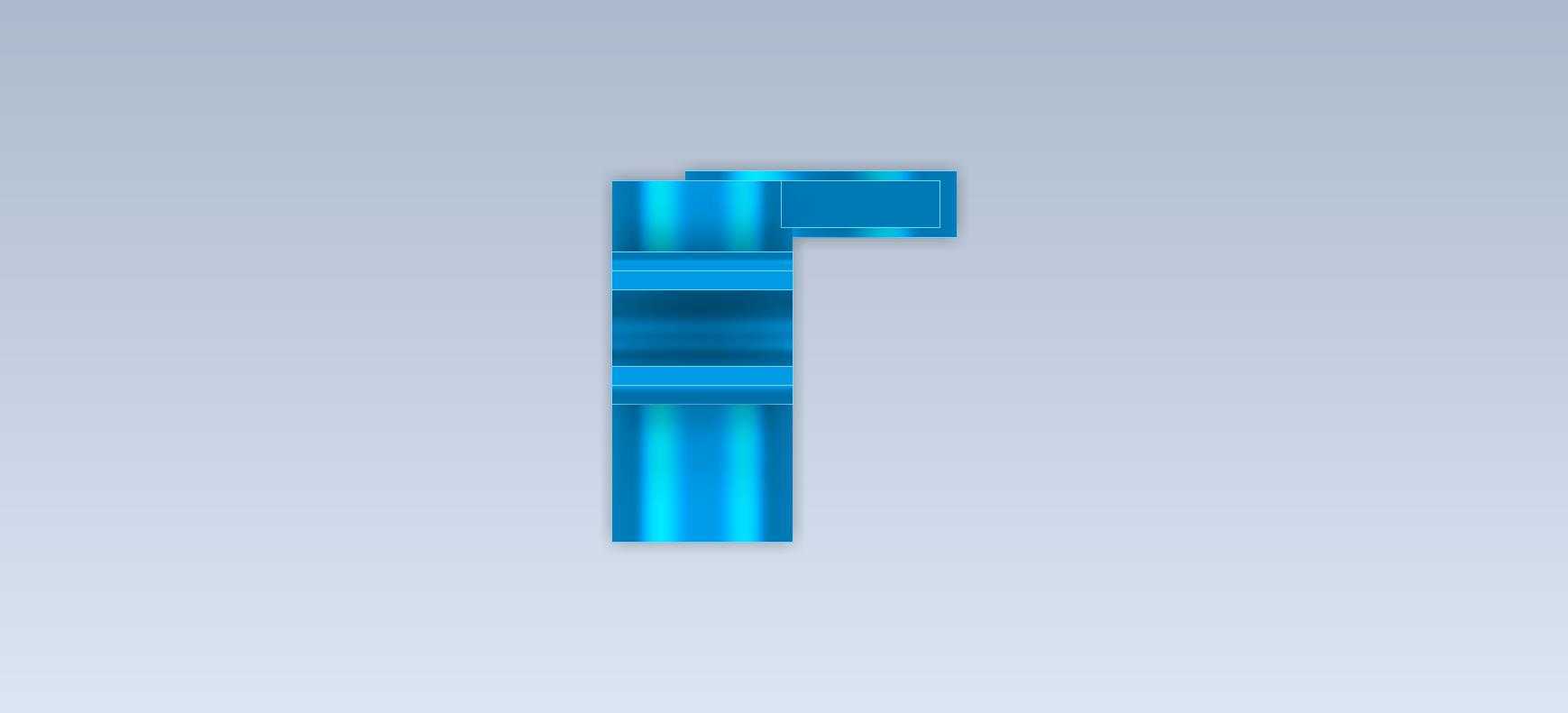

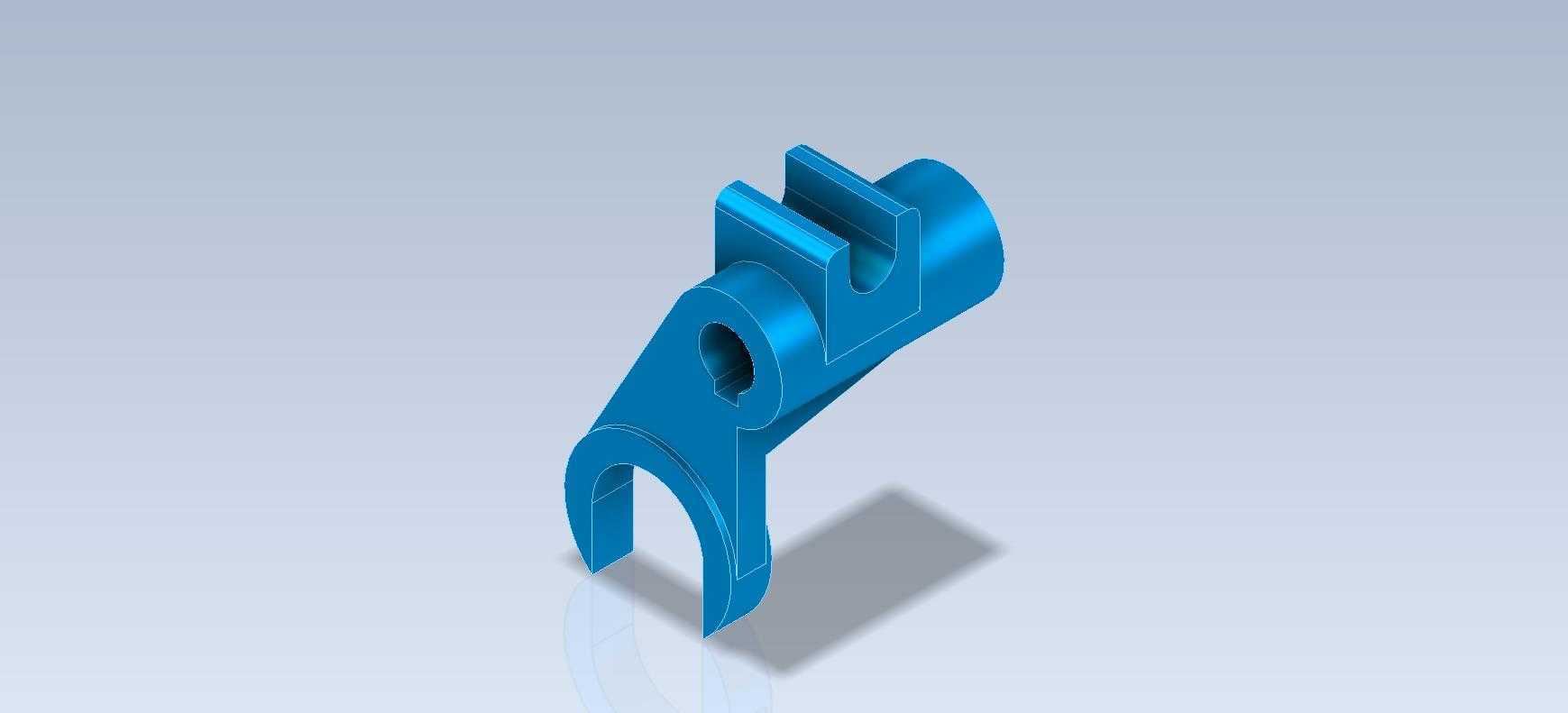

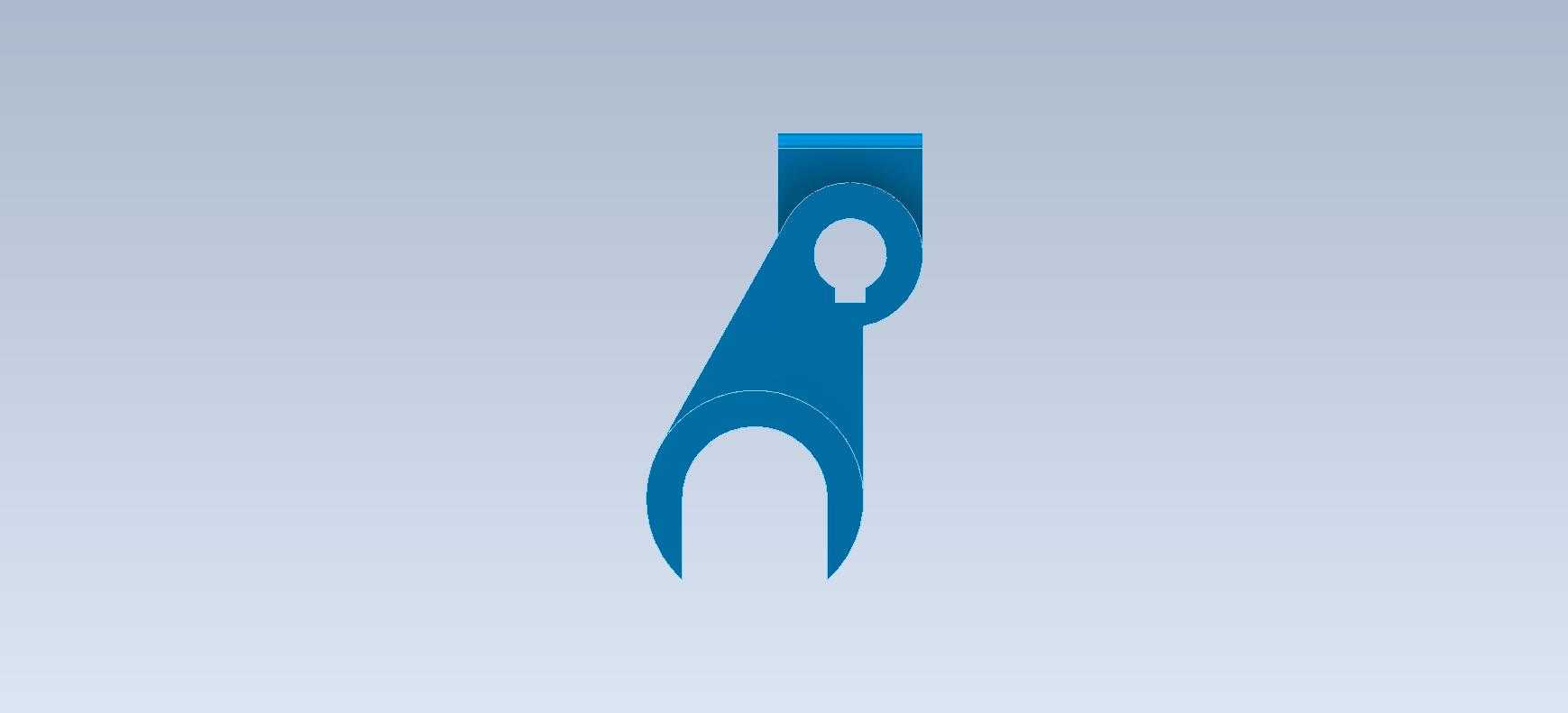

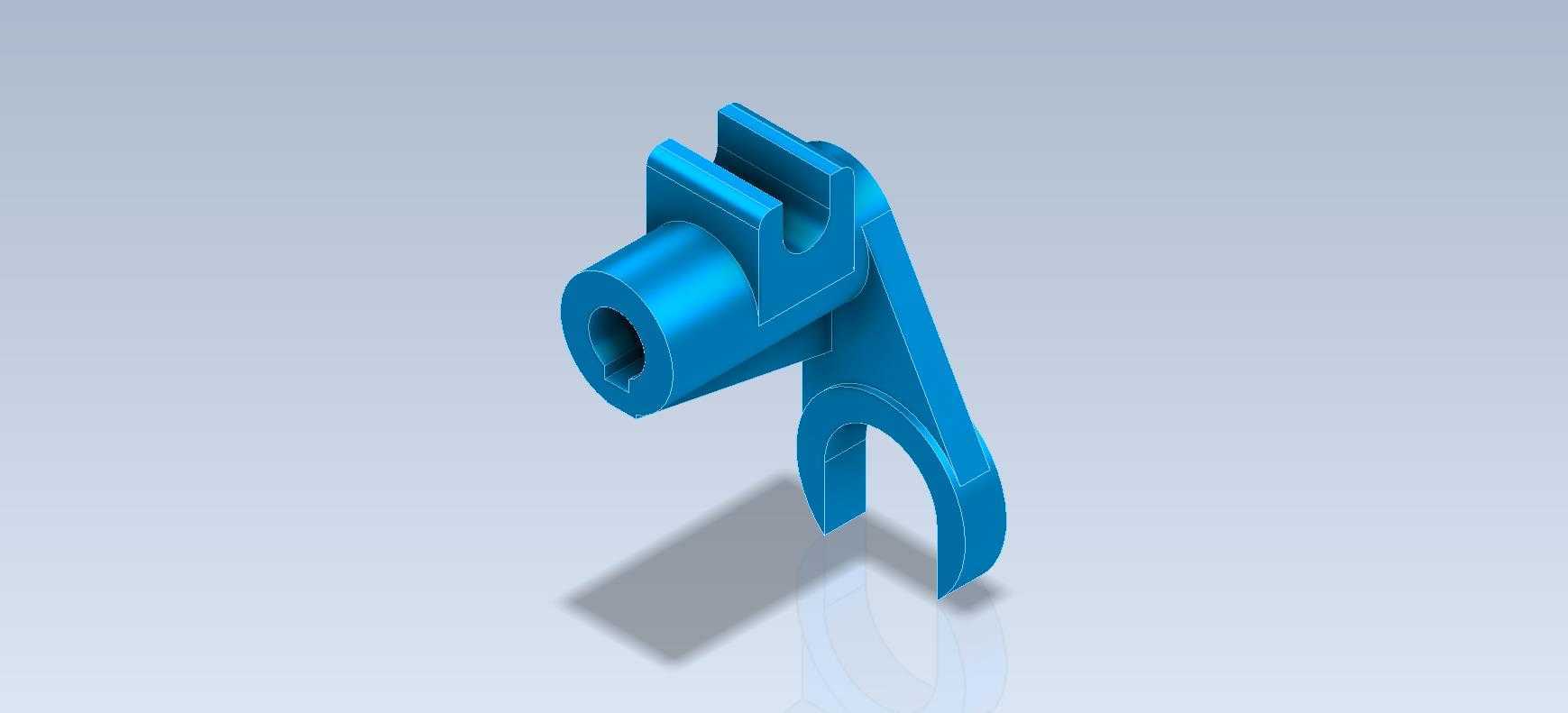

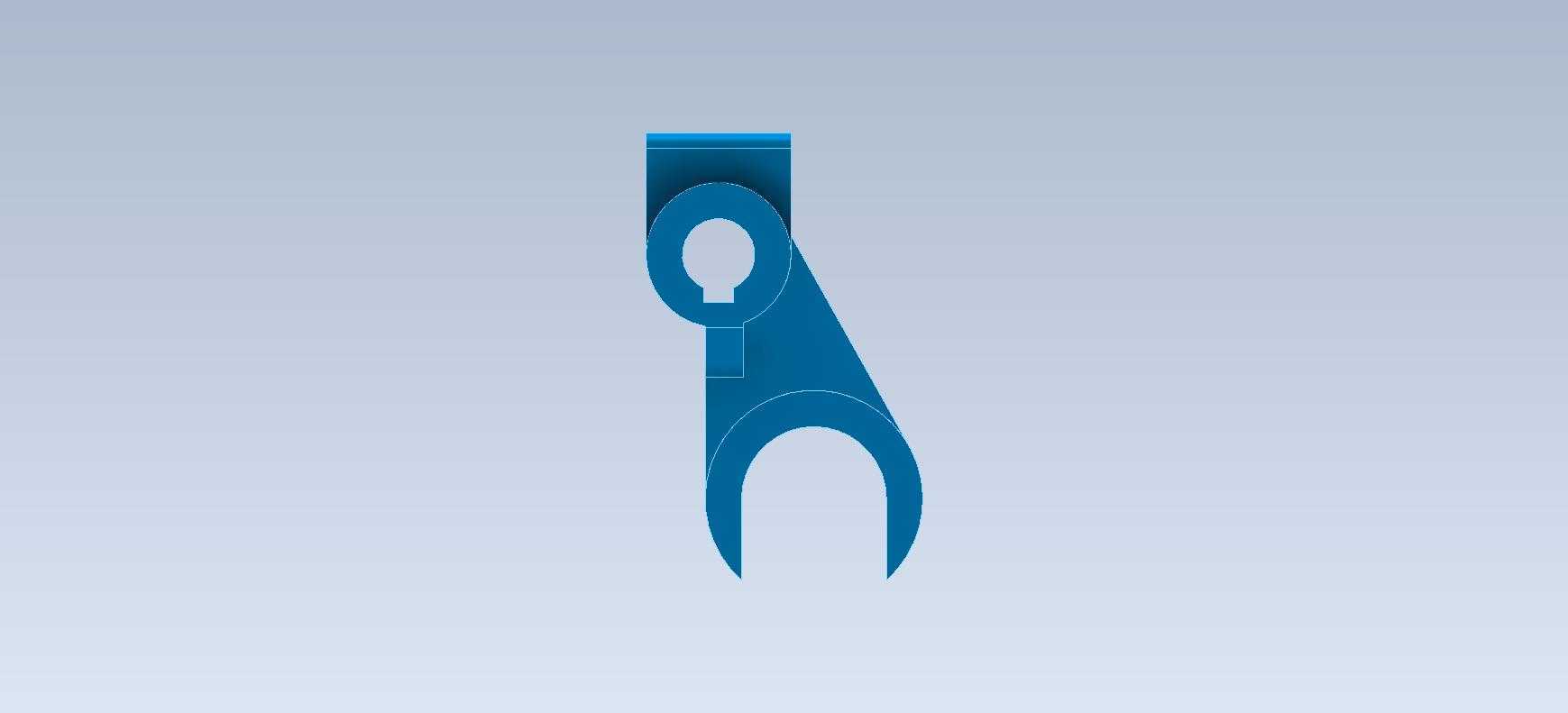

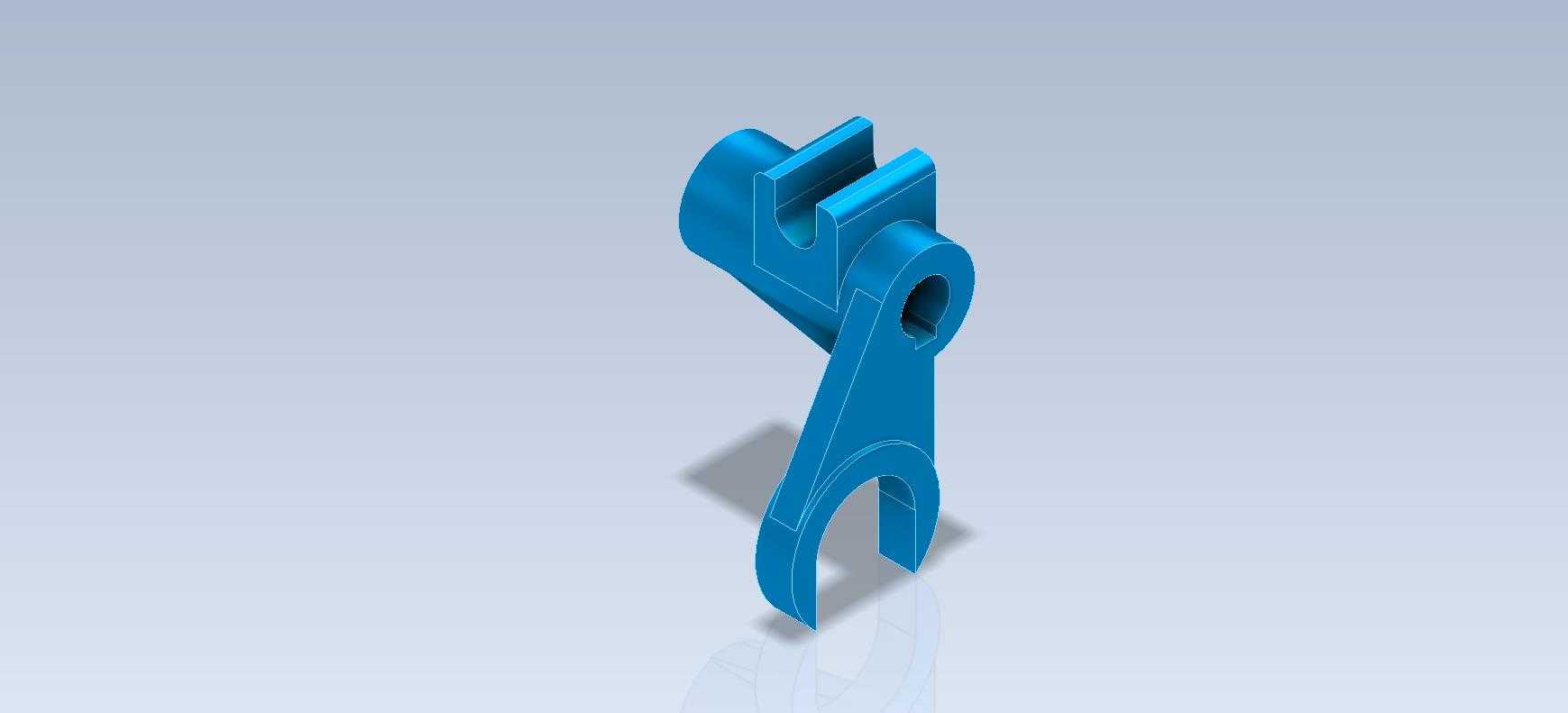

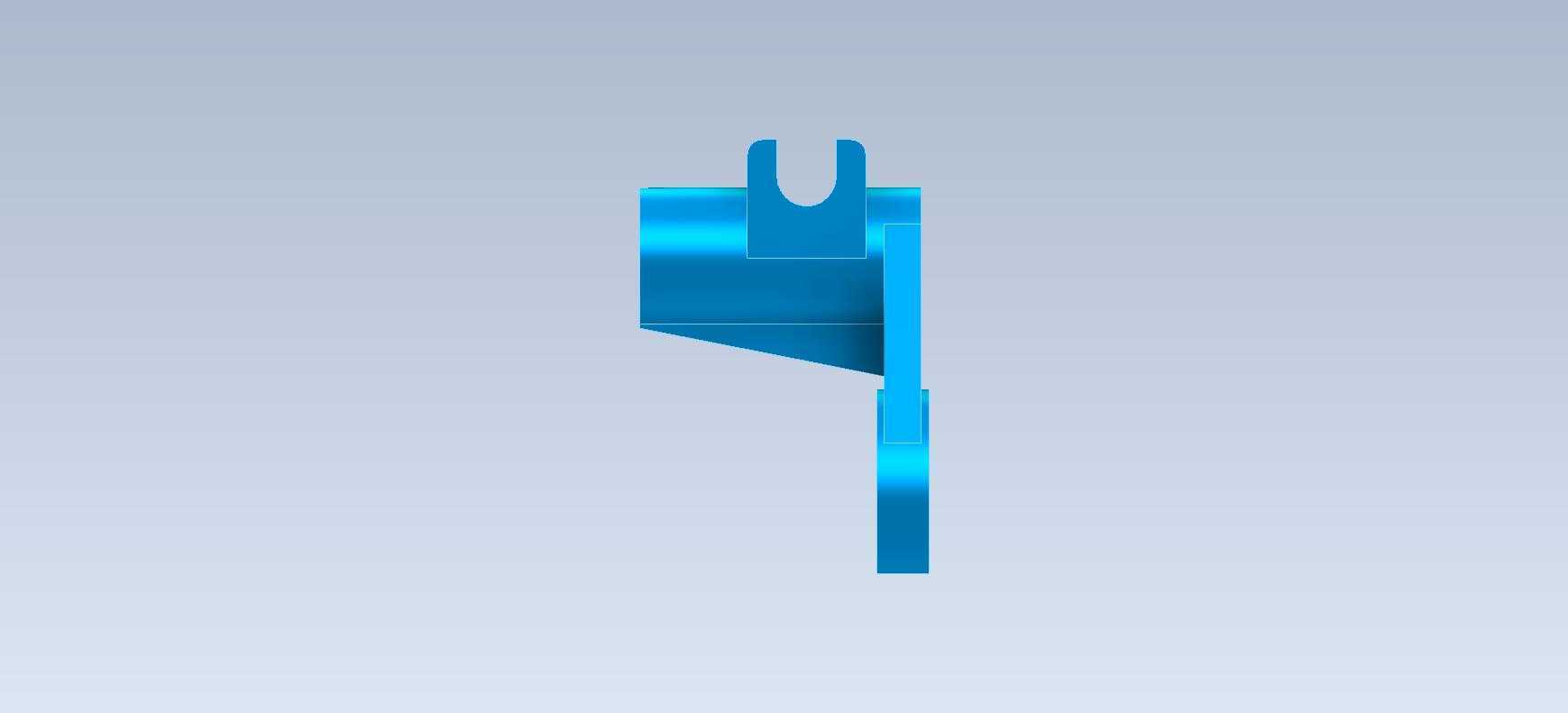

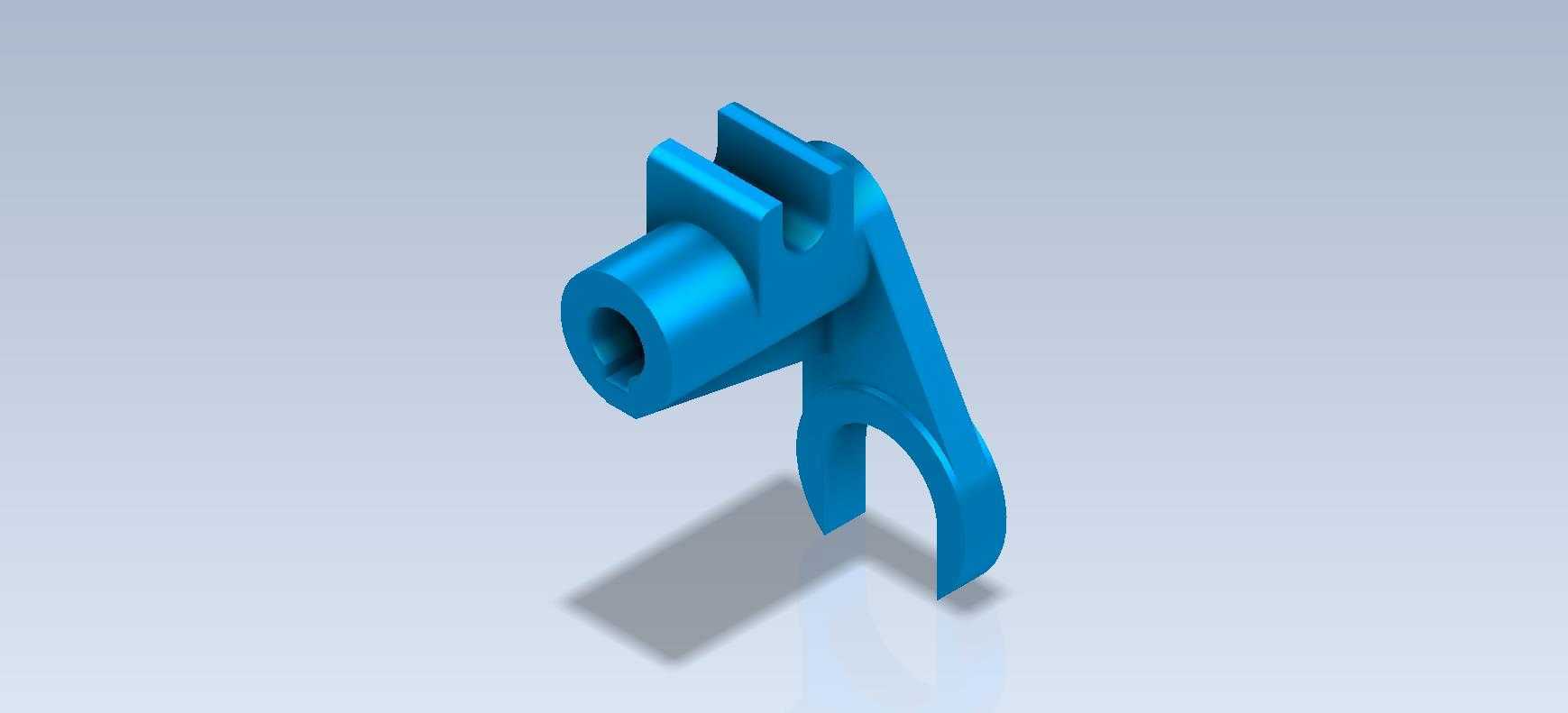

　　该构件属于典型的杠杆类铰接传动零件，在轻工自动化输送线、小型工装夹具、手动操作机构中有着广泛的应用场景，核心作用是通过绕固定轴的摆动，实现动力传递、行程换向或者工件的夹紧、拨送动作。从结构功能上看，零件一端的带孔圆柱段是铰接安装位，孔内壁需要与配套的销轴做间隙配合，保证摆动过程中无卡滞，同时圆柱段的轴向长度需要匹配安装支座的宽度，避免轴向窜动超出设计允许范围；另一端的叉形开口结构是工作执行端，开口的槽宽需要适配被驱动件的连接端厚度，槽口的圆弧过渡设计能够减少应力集中，在频繁摆动的工况下降低开裂风险。

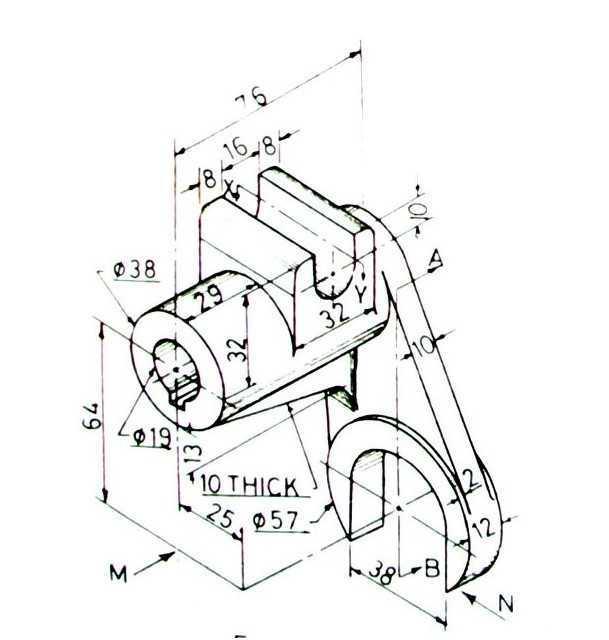

　　设计过程中首先要确定铰接孔的中心到叉形开口工作面的力臂长度，这个尺寸直接决定了机构的传力比，力臂过长会导致构件刚性不足，受载时变形量过大影响传动精度，力臂过短则会增大操作端的驱动力需求，不符合人机工程或者动力选型的要求。圆柱段的外径设计需要兼顾强度与安装空间，在满足销轴剪切强度、构件自身弯曲强度的前提下，尽量缩小外径尺寸，减少周边结构的避让空间。中间的连接臂段采用了变截面的流线型设计，从圆柱端向叉形端平滑过渡，既能够去除多余的材料重量，实现轻量化，又能保证应力传递路径连续，避免直角转折处的应力集中问题，在交变载荷作用下提升零件的疲劳寿命。

　　安装边界方面，该构件的摆动平面需要与安装支座的基准面平行，铰接孔的轴线垂直度公差需要控制在0.02mm以内，否则摆动过程中会出现别劲现象，加速销轴和孔壁的磨损；叉形开口的对称度相对于铰接孔中心平面的公差需要控制在0.05mm以内，保证驱动动作的对中性，避免被驱动件出现偏载。零件的所有棱边都做了R0.5-R1mm的倒钝处理，一方面是去除加工过程中产生的毛刺，避免装配时划伤操作人员或者其他配合零件，另一方面也能减少热处理过程中的尖角应力开裂风险。在实际应用中，这类构件常搭配复位弹簧使用，弹簧的安装位通常会预留于圆柱段的凸台结构上，保证摆动后能够自动复位，适配连续往复的工作节拍。

　　建模过程中需要重点关注配合面的尺寸公差，铰接孔的尺寸精度一般取H7级，与g6级公差的销轴配合，既能保证转动灵活，又能控制径向间隙在合理范围，避免传动过程中出现空程误差；叉形开口的工作面粗糙度需要达到Ra1.6，减少与被驱动件接触时的摩擦损耗，非配合面的粗糙度达到Ra6.3即可满足使用要求。零件的材质通常选用45号钢，表面做发蓝处理提升防锈能力，在有耐腐蚀要求的工况下也可以选用304不锈钢加工，或者采用工程塑料注塑成型，应用于低载荷的手动操作机构中。从结构合理性来看，该构件的壁厚设计均匀，最薄处的壁厚不小于3mm，满足注塑或者铸造工艺的成型要求，不会出现缩孔、充型不满等工艺缺陷；拔模斜度设置合理，方便加工过程中的脱模或者出砂，适合批量生产。
