小型方块式油路集成阀块三维建模练习

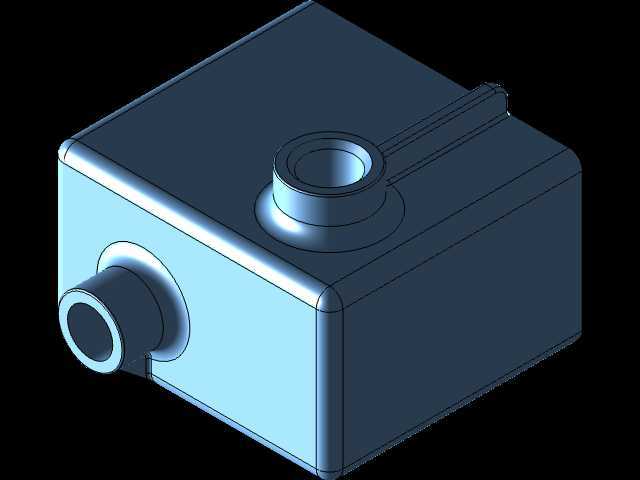

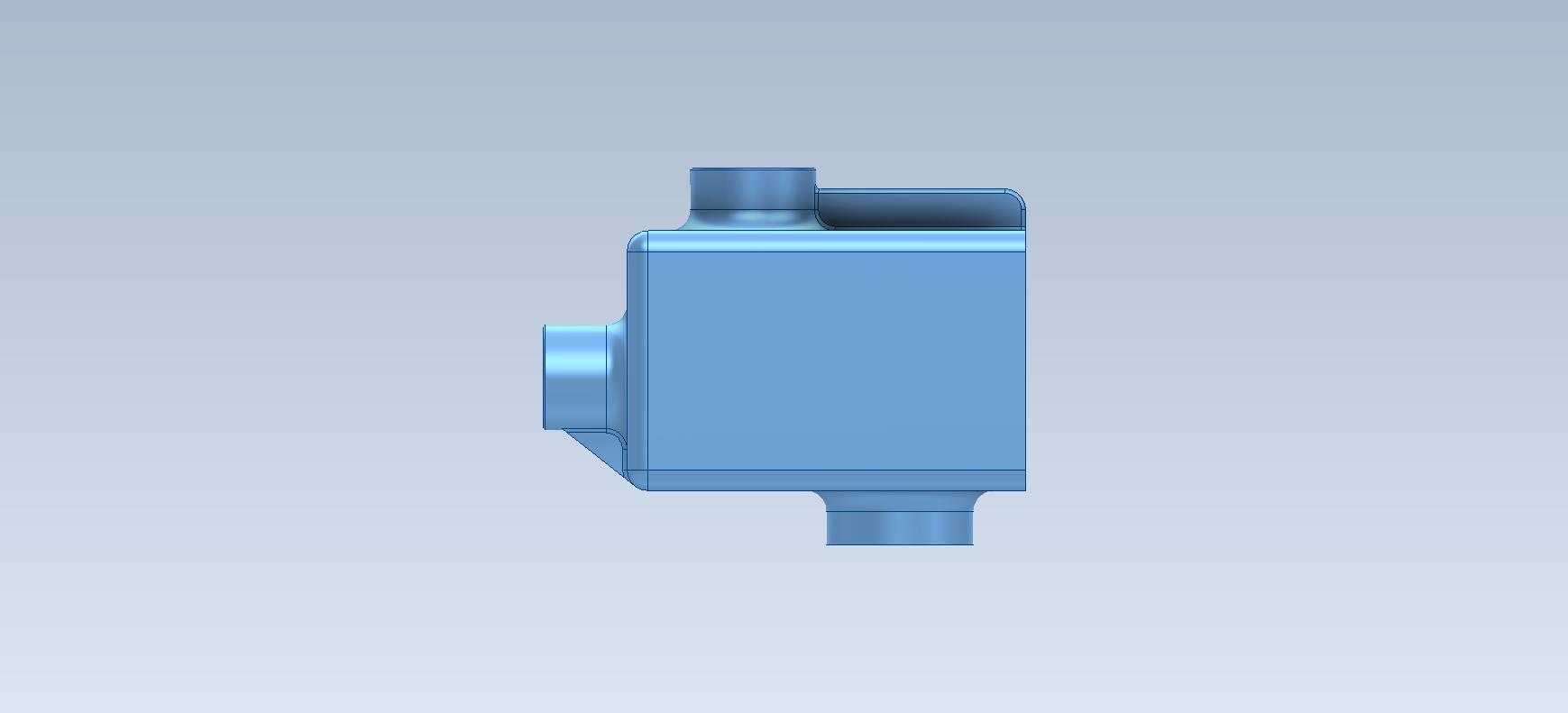

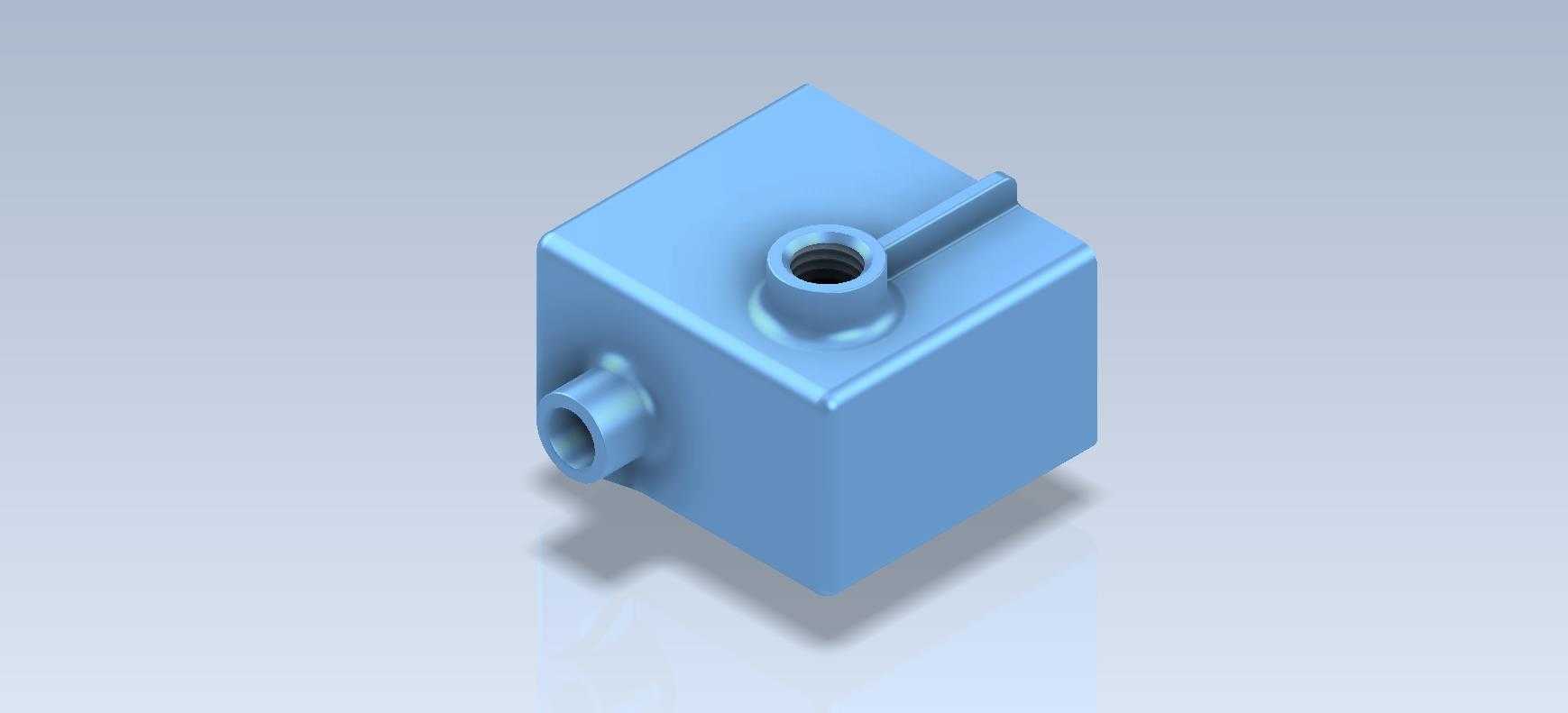

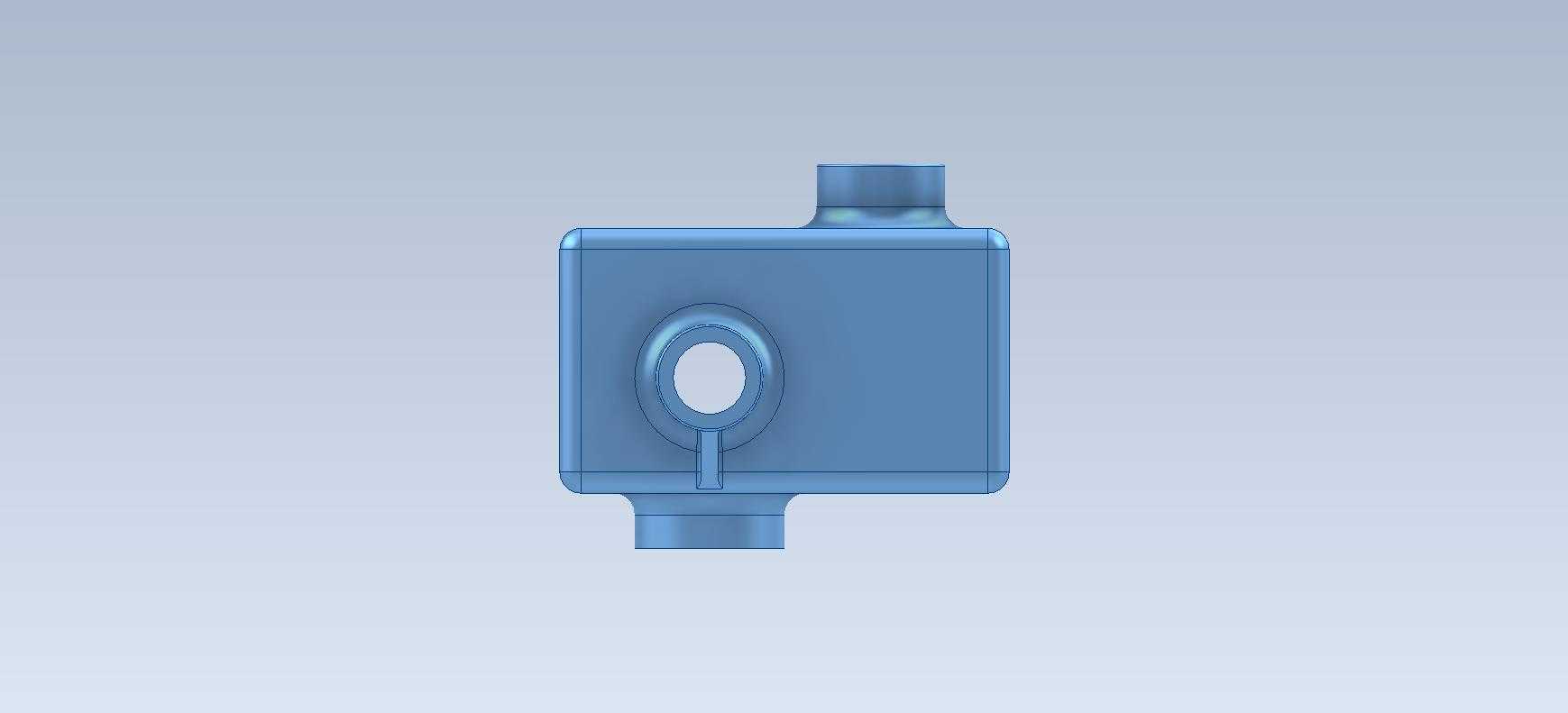

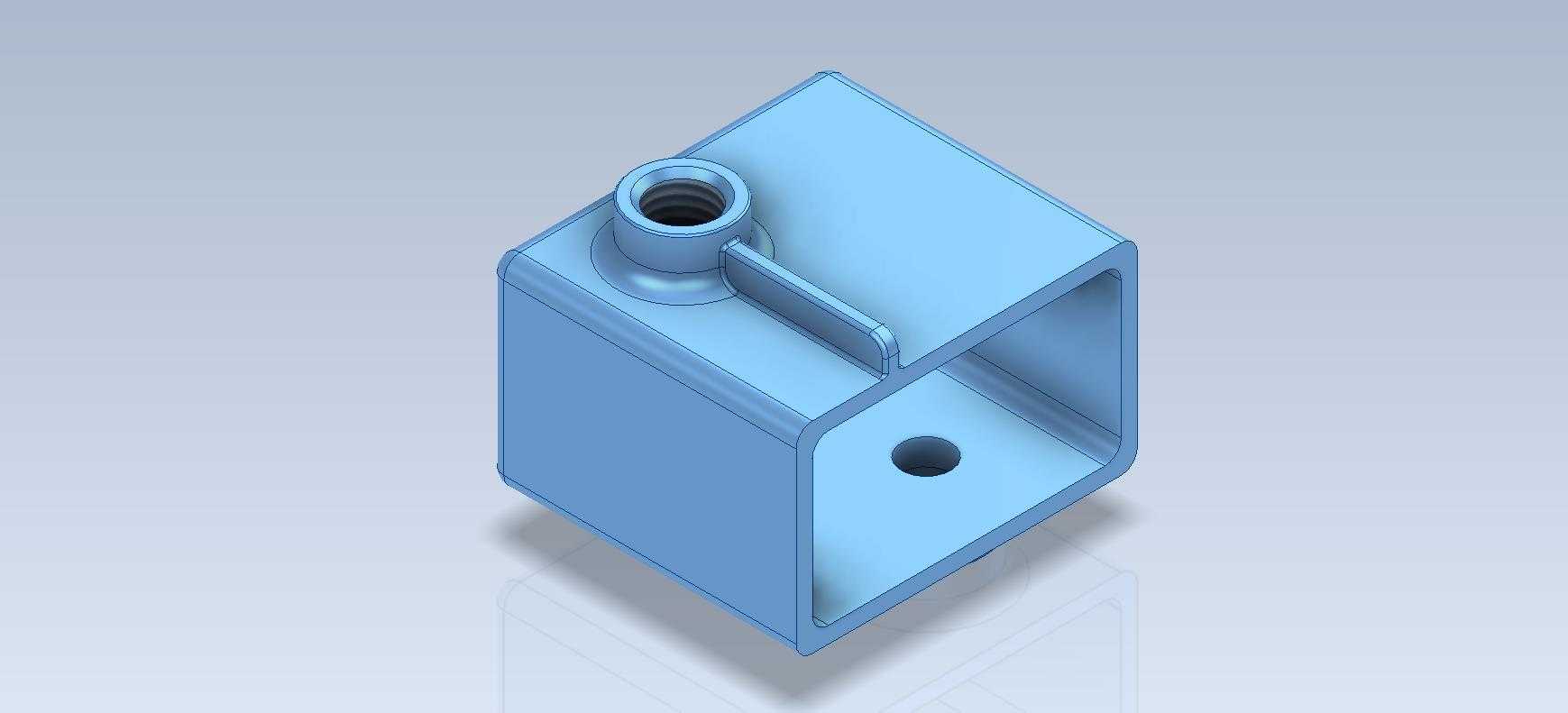

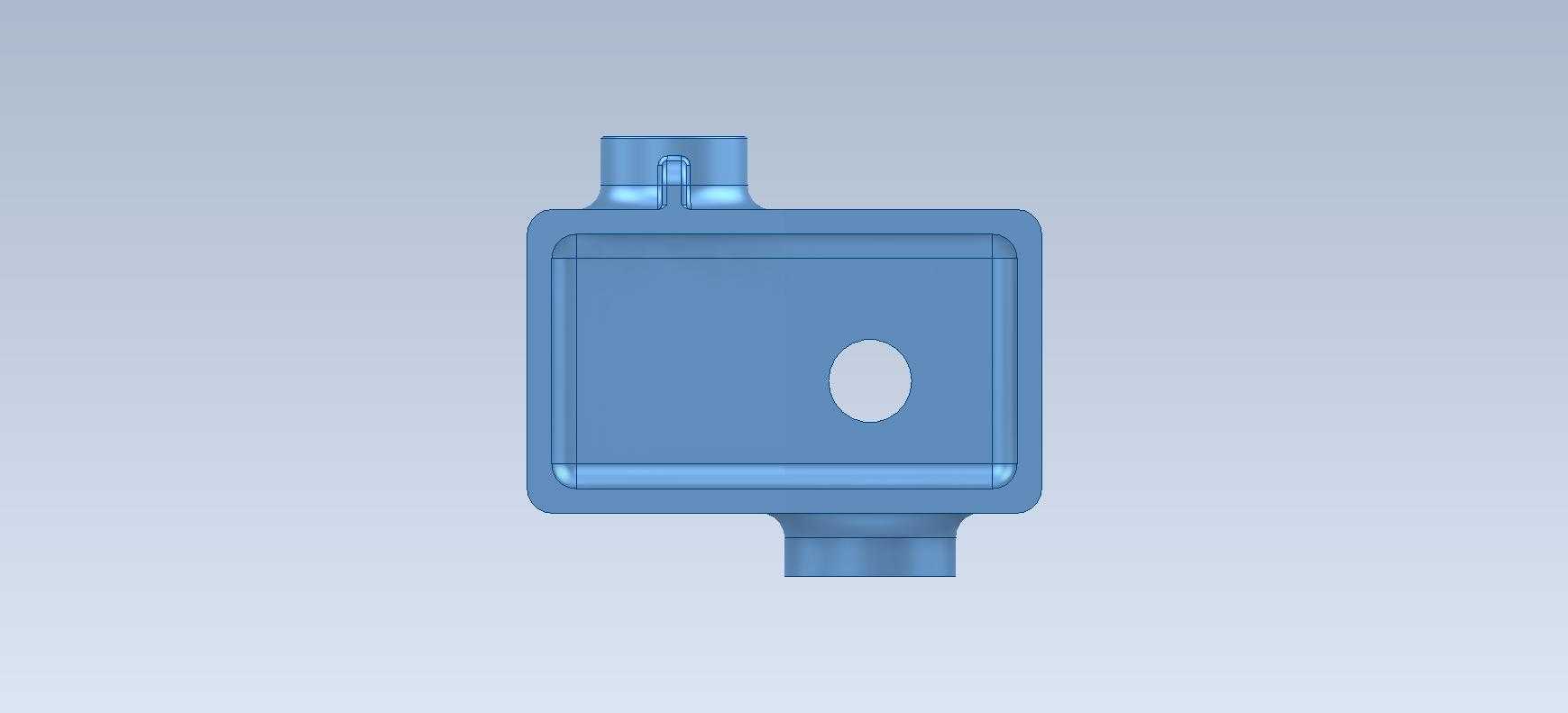

　　块体上共设置了两个外接油口，一个位于块体顶面，采用内螺纹孔结构，螺纹孔外围做了凸台结构，这个凸台的作用一方面是增加螺纹孔的有效啮合长度，保证外接管路接头的连接强度，避免螺纹孔处因为壁厚不足出现开裂；另一方面凸台高出块体顶面，可以在安装管接头的时候预留出扳手的操作空间，不需要额外在块体上加工扳手让位槽，减少加工工序。另一个油口位于块体的侧立面，采用外伸的空心圆柱凸台结构，这个凸台直接和块体一体成型，内部的油道和块体内部的连通孔直接贯通，这种侧向外伸油口主要用来连接侧向布置的液压元件或者软管，避免管路和顶面安装的阀件出现干涉。本次建模的方块式集成结构件，是小型液压回路中常用的油路集成阀块类零件，这类零件在小型液压站、桌面级液压试验台、便携液压动力单元中应用十分广泛，核心作用是将原本需要通过管路连接的多个液压阀、油口通路集成在单一实心块体内部，大幅减少外接管路的数量，降低管路接头泄漏的概率，同时压缩整个液压单元的安装空间，让整套液压系统的布局更加紧凑。从结构设计的角度来看，这类方块式集成块的设计首先要确定安装边界，整体采用正六面体的基础外形，所有外表面都做了锐边倒钝处理，避免加工和装配过程中划伤操作人员，也能减少应力集中的风险。

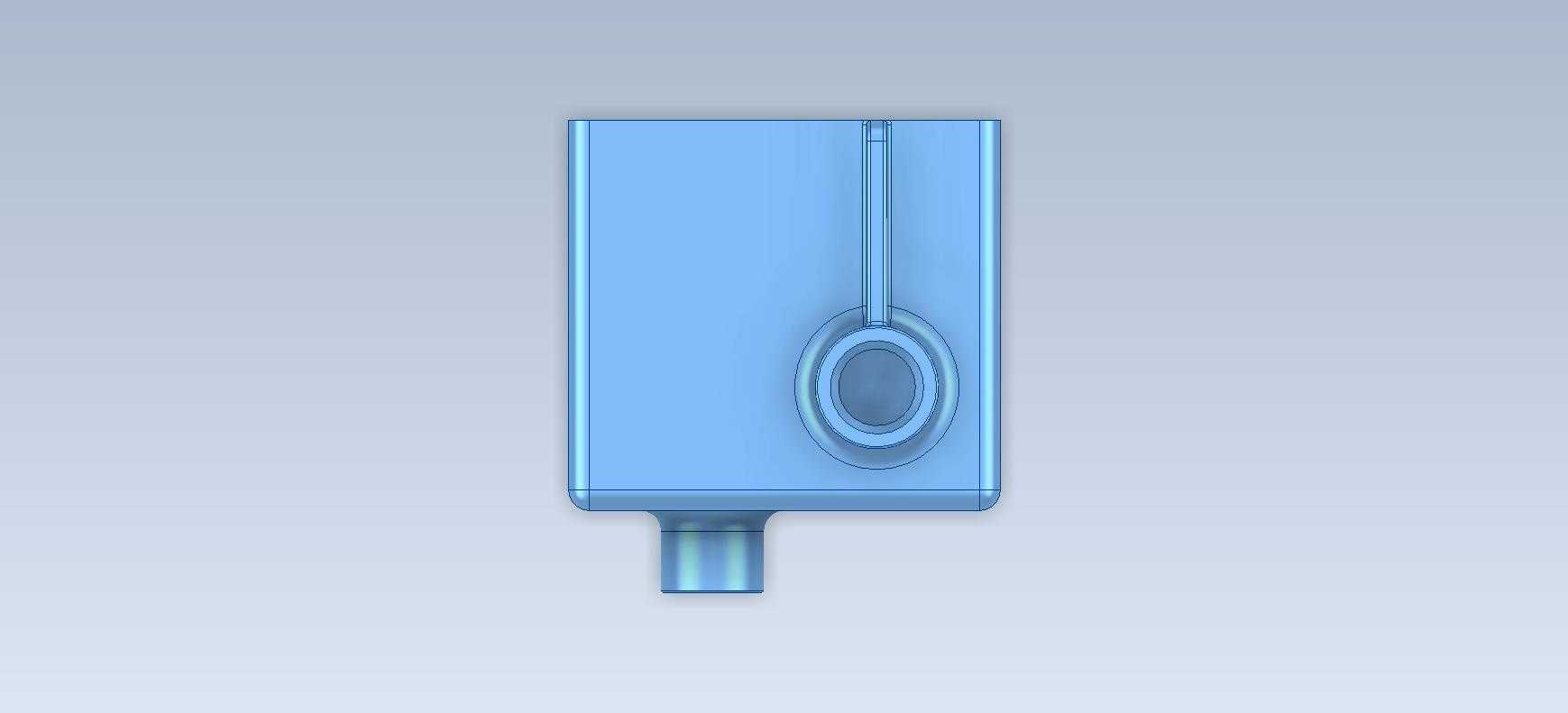

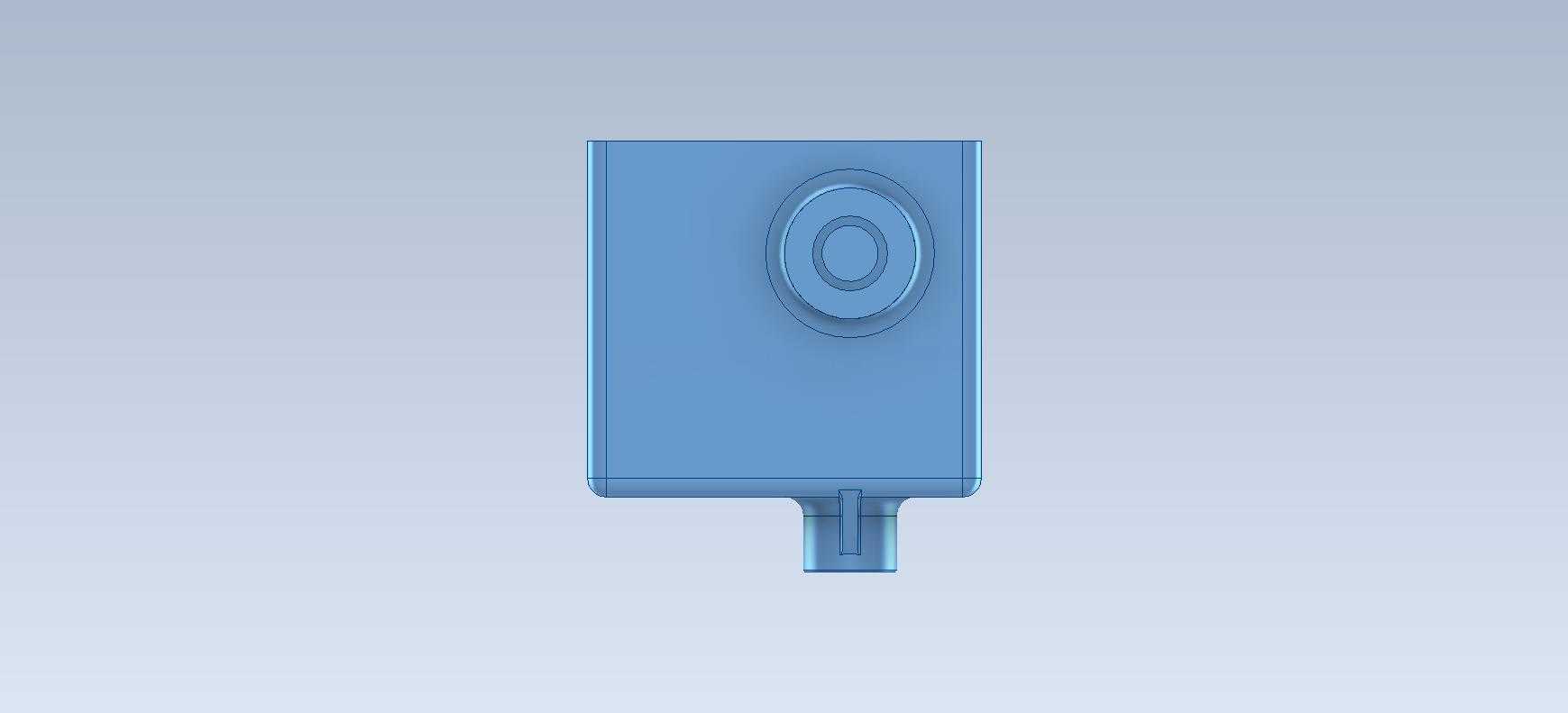

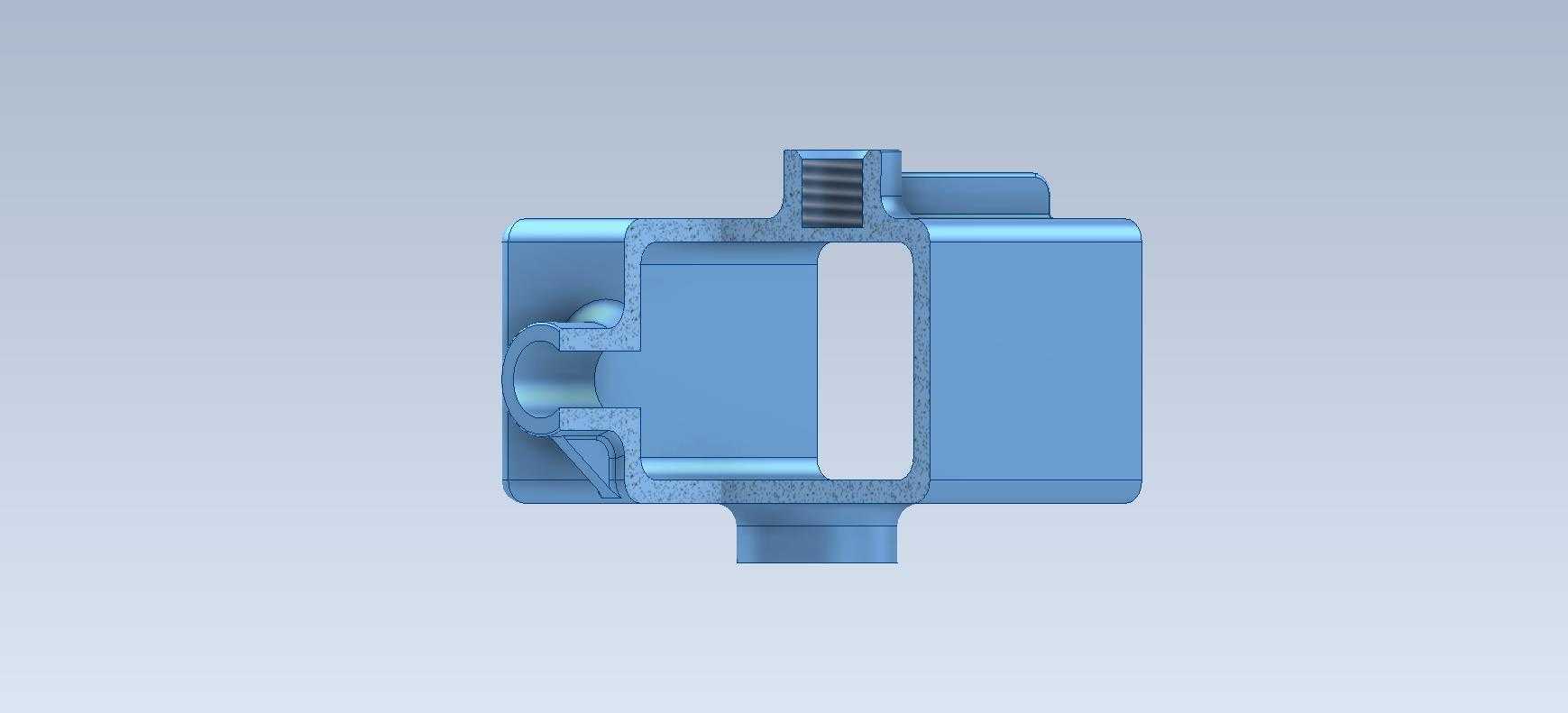

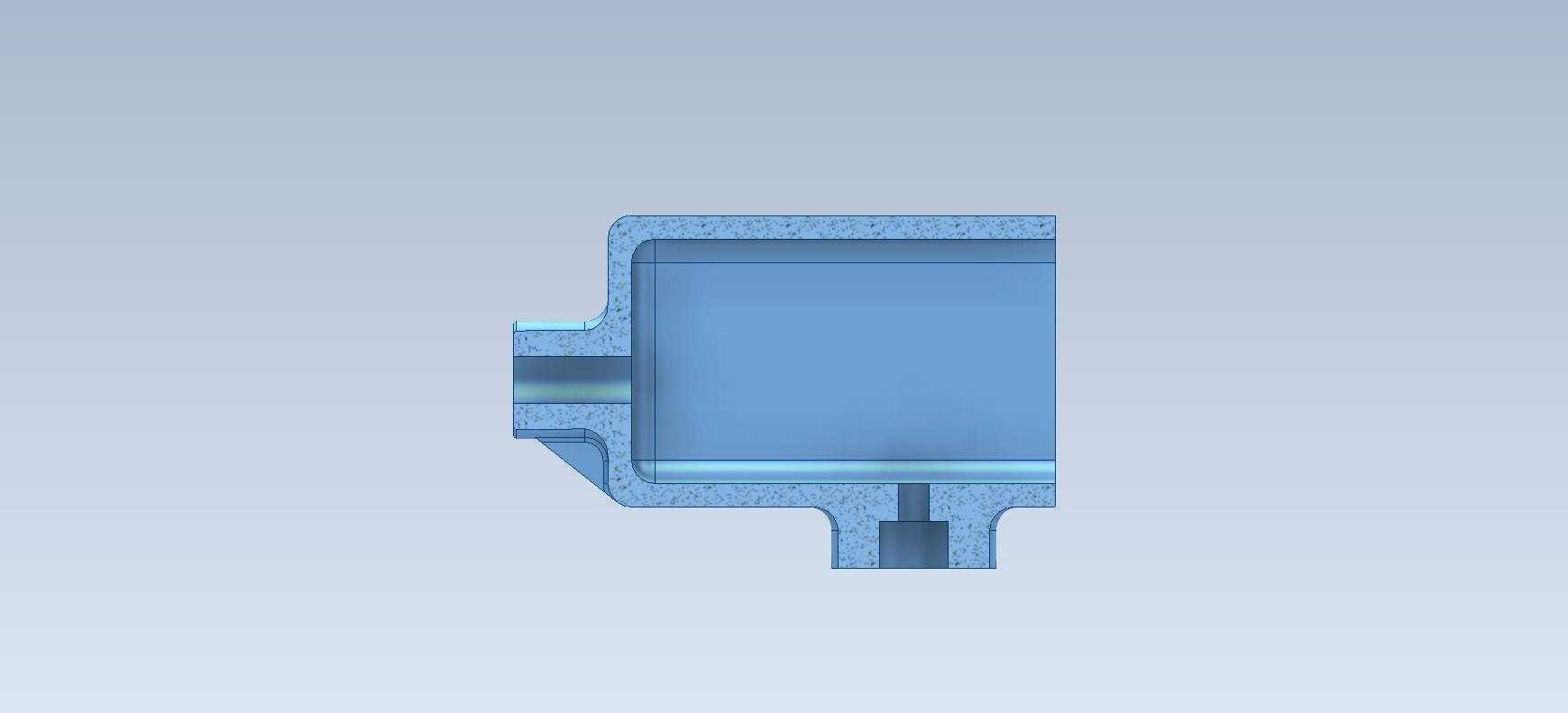

　　顶面除了螺纹油口之外，还设置了一个薄片状的定位凸条，这个凸条的作用是和上方安装的换向阀或者盖板的定位槽配合，实现安装时的快速对位，减少装配时的找正时间，同时也能承受一定的周向剪切力，避免阀件在受到管路震动的时候出现转动移位。在内部油道的设计上，这类集成块的油道都采用直孔贯通的设计，尽量避免斜孔和交叉深孔，一方面是降低加工难度，普通的钻床就能完成所有孔道的加工，不需要使用五轴加工设备；另一方面直孔的油道流道阻力更小，压力损失更低，也不容易出现铁屑残留难以清理的问题。所有内部油道的孔口都做了倒角处理，去除钻孔产生的毛刺，避免毛刺在液压油冲刷下脱落进入系统，造成阀件卡滞或者油口堵塞。

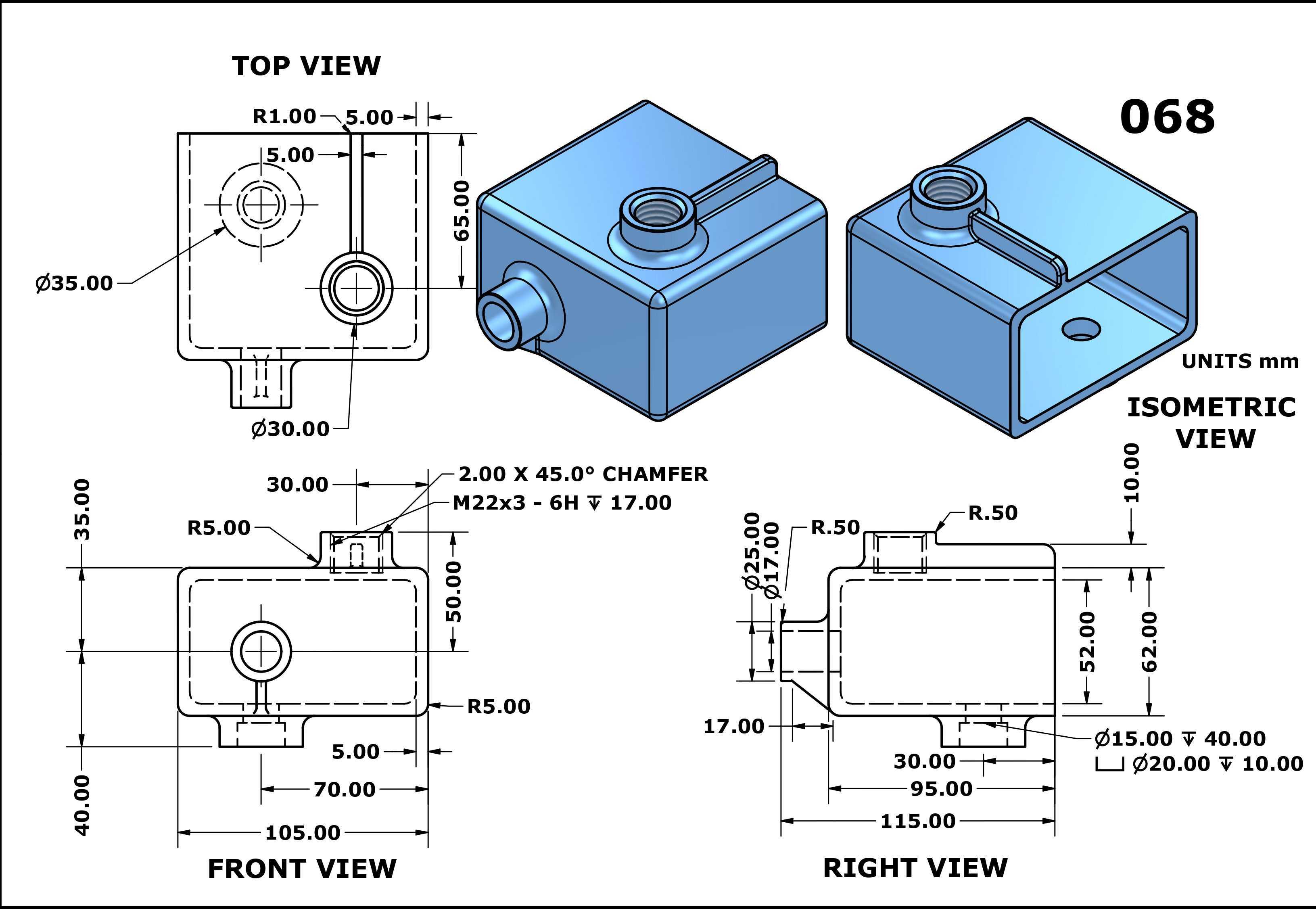

　　从安装尺寸的角度来看，这类小型集成块的边长一般控制在80mm以内，适合安装在10L流量以下的小型液压单元中，块体的底部可以根据安装需求加工安装孔或者直接焊接在油箱面板上，安装时不需要预留太大的操作空间，周围只需要留出30mm左右的管路安装空间即可。在建模过程中，需要重点注意各个油口的同轴度要求，尤其是顶面螺纹孔和内部油道的同轴度，偏差不能超过0.1mm，否则安装管接头的时候会出现偏斜，导致密封失效。侧向外伸凸台的外圆需要保证一定的圆柱度，方便安装O型密封圈或者卡套式接头，凸台的端面要和轴线垂直，保证密封面的贴合度。

　　另外，块体的所有外表面都不需要做复杂的曲面处理，全部采用平面和圆柱面的组合，既方便加工，也方便后期做表面处理，一般这类阀块加工完成后会做镀锌或者发黑处理，提升防锈能力。在实际应用场景中，这类小型集成块经常被用在小型工装夹具的液压夹紧回路、小型液压机具的动力控制回路中，相比传统的管式连接结构，集成块的结构可以让整个回路的泄漏点减少70%以上，后期维护的时候只需要拆卸对应的阀件，不需要拆卸大量管路，维护效率更高。建模的时候还要注意各个特征的工艺合理性，比如凸台和块体连接的位置要做圆角过渡，避免淬火或者使用过程中因为应力集中出现裂纹，所有的螺纹孔深度要比螺纹啮合长度深2-3个螺距，保证螺纹能够完全拧到底，同时预留出铁屑的储存空间，避免铁屑挤在孔底造成螺纹拧不到位。
