带腰孔支撑铰接式机械连接支座

　　在各类中小型自动化输送线、工装夹具定位单元、轻型物料举升机构的铰接点位设计中，这类带腰形安装孔的支撑铰接支座是应用频次极高的结构件，主要承担转动副承载、部件位置微调、载荷路径传递的核心作用。不同于固定式刚性支座，该结构的设计核心是兼顾铰接转动的同轴度要求与现场安装的位置容错能力，很多现场调试场景中，配套的铰接轴安装座往往存在1-3mm的位置偏差，若采用圆孔安装结构，往往需要现场重新配钻安装孔，既耽误装配进度，也容易破坏安装基面的防腐涂层，而底座上的长圆形腰孔刚好可以覆盖这一偏差范围，安装时可沿腰孔长度方向调整支座位置，待铰接轴同轴度校准完成后再拧紧安装螺栓完成固定。

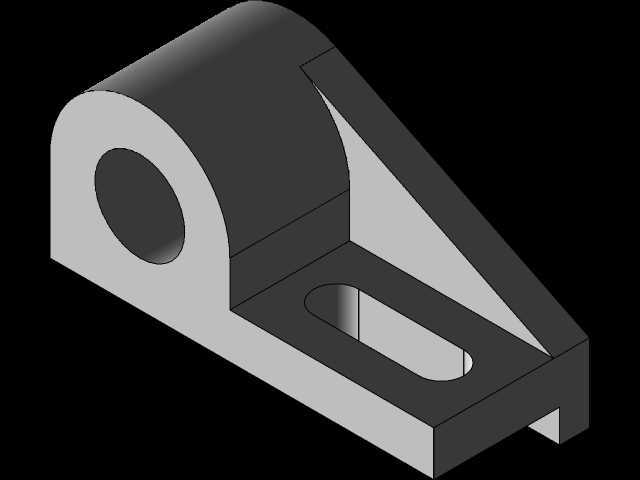

　　从结构受力角度看，该支座的上部为整圆式铰接套筒，内孔用于穿装铰接销轴，套筒的壁厚经过载荷校核，可承受径向的交变载荷，避免长期受载出现套筒变形导致销轴卡滞；套筒与底部安装板之间设置了三角形加强筋，筋板的厚度与套筒壁厚保持一致，筋板的斜边与套筒外圆、安装板上表面采用相切过渡，避免直角连接处出现应力集中，在承受垂直于安装面的倾覆力矩时，筋板可将套筒承受的载荷均匀分散到整个安装板平面，避免局部应力过大导致支座断裂。底部安装板的侧边做了切角处理，既可以减少安装时与相邻部件的干涉，也能去除板材切割后的锐边，避免装配时划伤操作人员。

　　设计这类支座时，首先要确定上部铰接孔的直径与配合公差，通常铰接孔与销轴采用H8/f7的间隙配合，保证转动灵活无卡滞，套筒的长度要略大于配套铰接耳板的总厚度，避免装配时出现轴向挤压；腰形孔的宽度要比选用的安装螺栓直径大1mm，长度方向的调整量通常设置为螺栓直径的2-3倍，满足常规的安装调整需求，腰孔的两端采用半圆结构，半圆直径与腰孔宽度一致，加工时可直接采用铣刀一次走刀成型，减少加工工序。安装边界方面，支座的总高度需匹配铰接点位的中心高要求，安装板的宽度要大于套筒外径，保证螺栓拧紧时有足够的支撑面，安装时螺栓下方需加装平垫与弹垫，避免长期受振动出现螺栓松动，铰接孔内需定期加注润滑脂，减少销轴与孔壁的磨损，延长部件使用寿命。

　　在实际工况中，这类支座常被用于气动元件的铰接安装、检测传感器的角度调整支架、小型防护罩的翻转铰接点位，相比焊接式的铰接支座，该一体加工成型的结构一致性更好，批量装配时无需逐个焊接校正，能有效提升装配效率，同时铸件或型材加工的结构抗振性能更优，在有持续振动的设备上也能长期保持铰接精度，不会出现焊接部位开裂的问题。建模过程中需注意各过渡圆角的处理，所有棱边都要做倒钝处理，铰接孔的两端要做1×45°的倒角，方便销轴穿装，腰孔的下表面可做锪平处理，保证螺栓头与安装面完全贴合，避免螺栓受附加弯矩出现断裂。
