叉形端长连杆传动连接构件

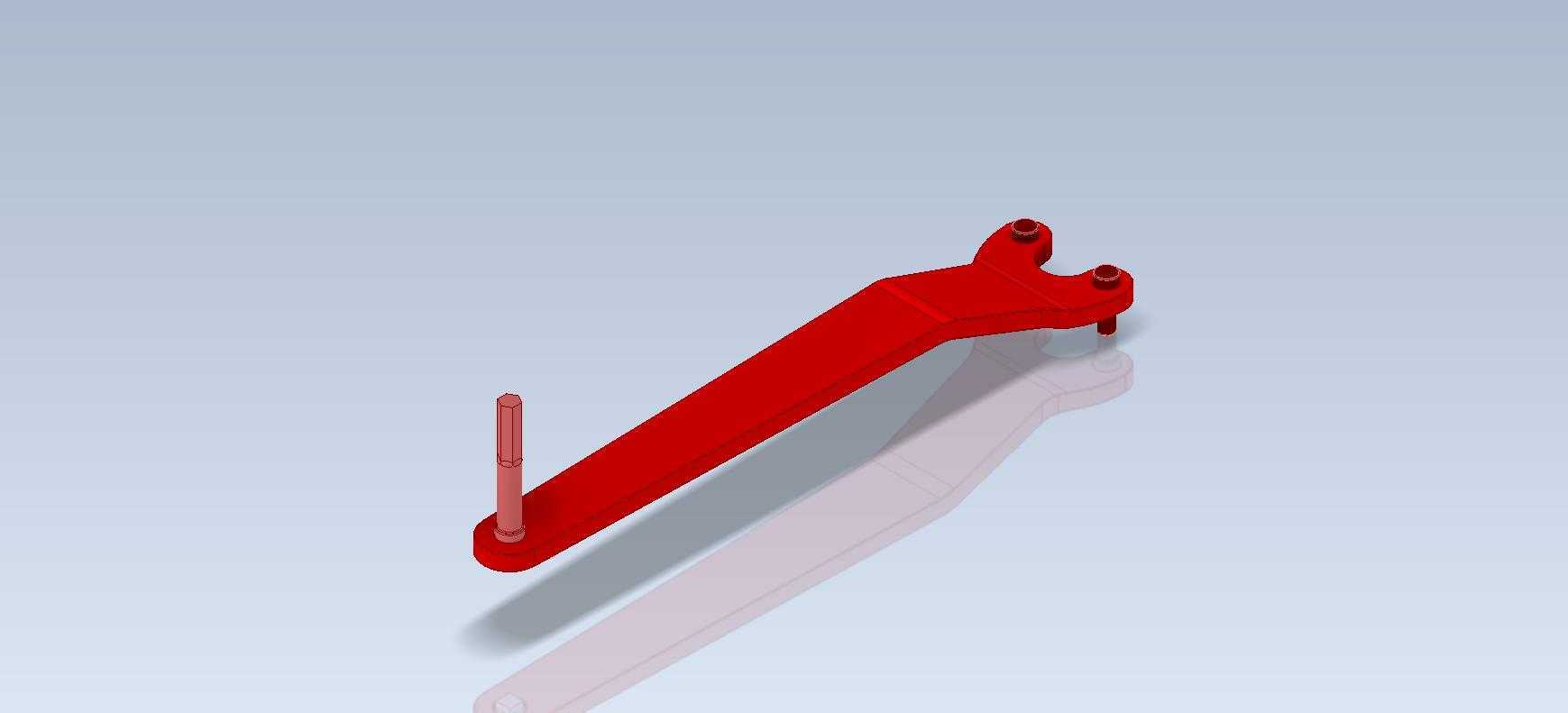

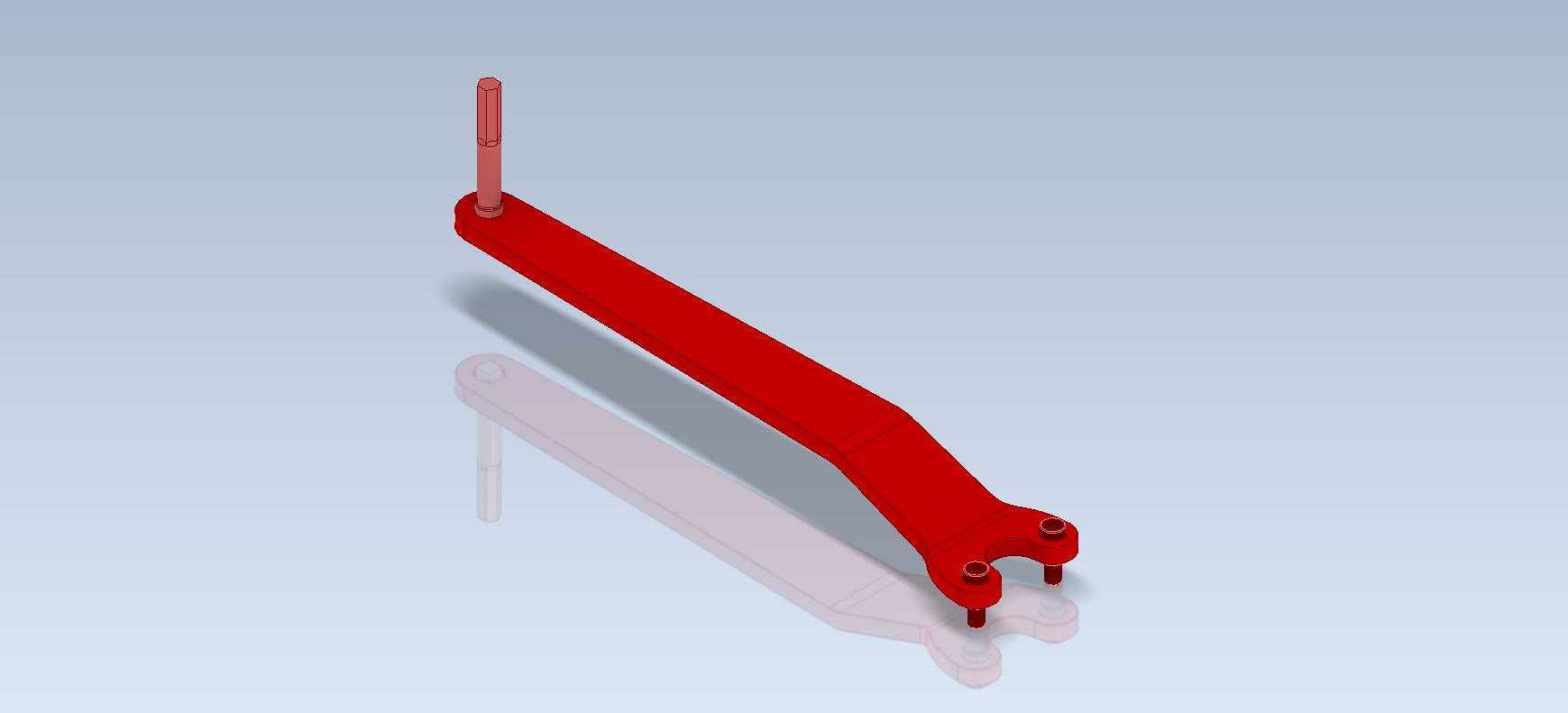

　　这类带叉形铰接端的长连杆构件，在轻工自动化输送线、小型工装夹具的手动调节机构、教学演示用机械原理实验台里都能找到适配场景，核心作用是在两个有相对摆动需求的铰接点之间传递直线往复或是小角度摆动的动力，相比直杆式连接件，叉形端的结构能更好地适配销轴的安装空间，避免连杆摆动过程中与相邻构件发生运动干涉。从实际使用的角度看，这类连杆的受力方向基本沿着杆身轴线方向，设计时首先要校核杆身的抗弯截面模量，因为长径比偏大的连杆在承受偏载的时候很容易出现侧向弯曲变形，尤其是杆身靠近叉形端的位置，截面从等宽的长条形过渡到带两个安装凸耳的叉形结构，应力集中系数会比等截面段高30%左右，所以在过渡位置做了圆弧倒角处理，没有留尖锐的直角棱边，能有效降低交变载荷下的疲劳开裂风险。

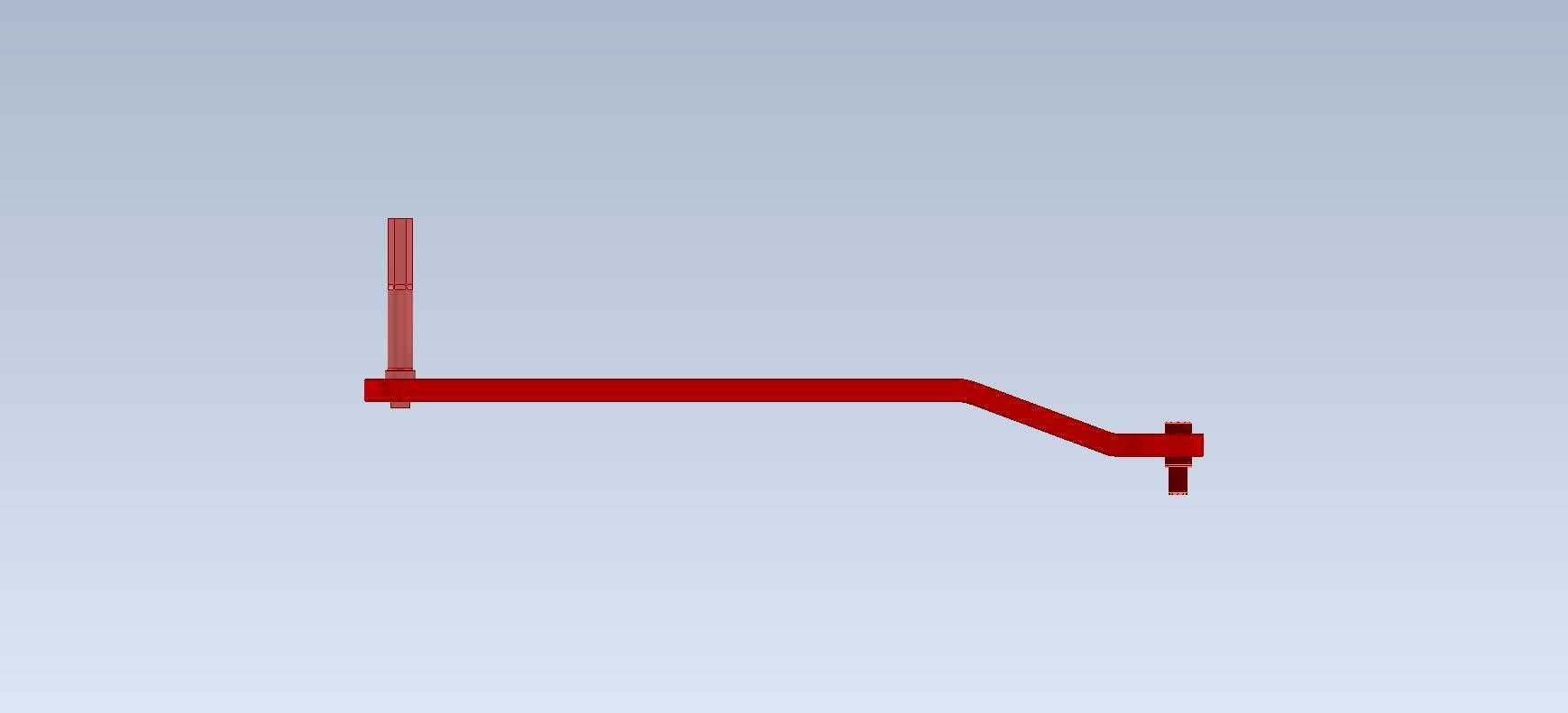

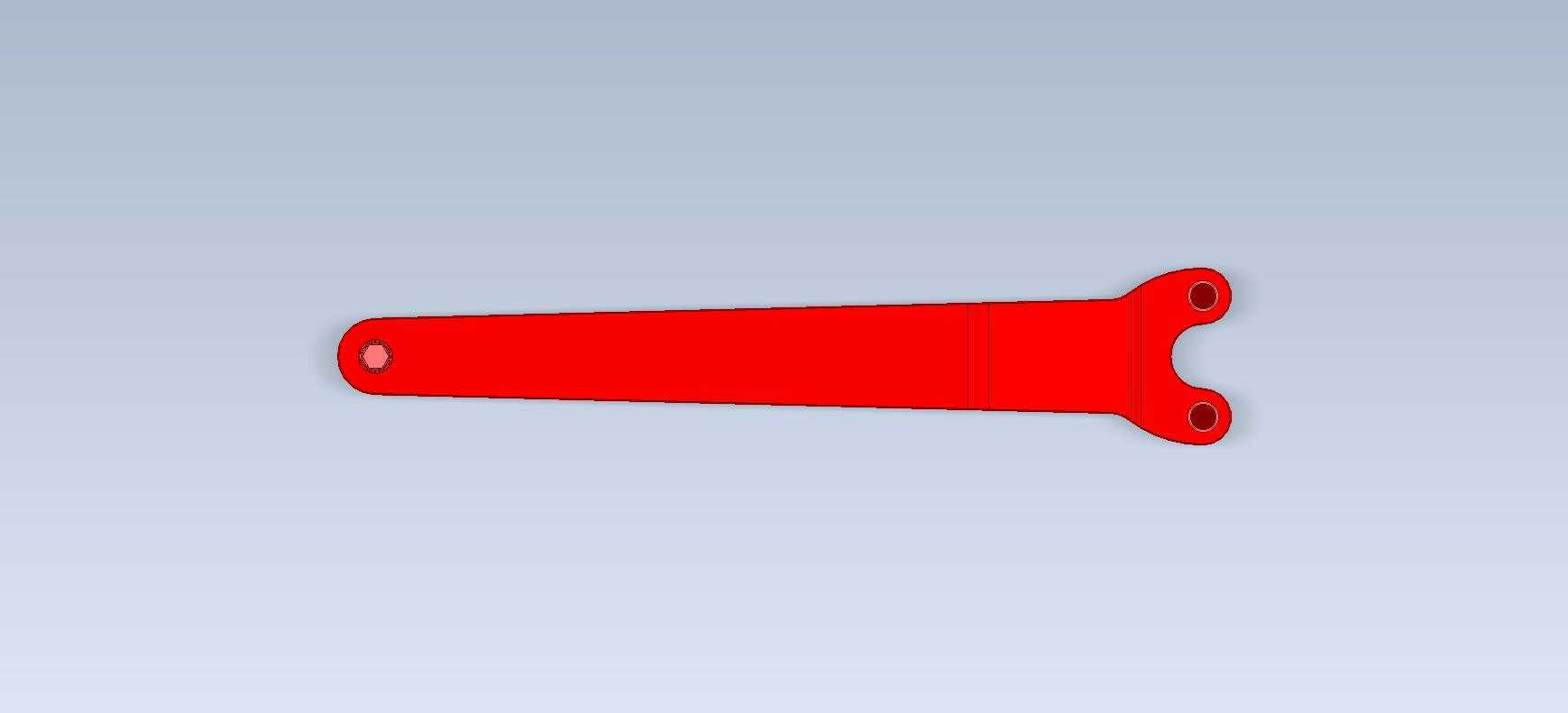

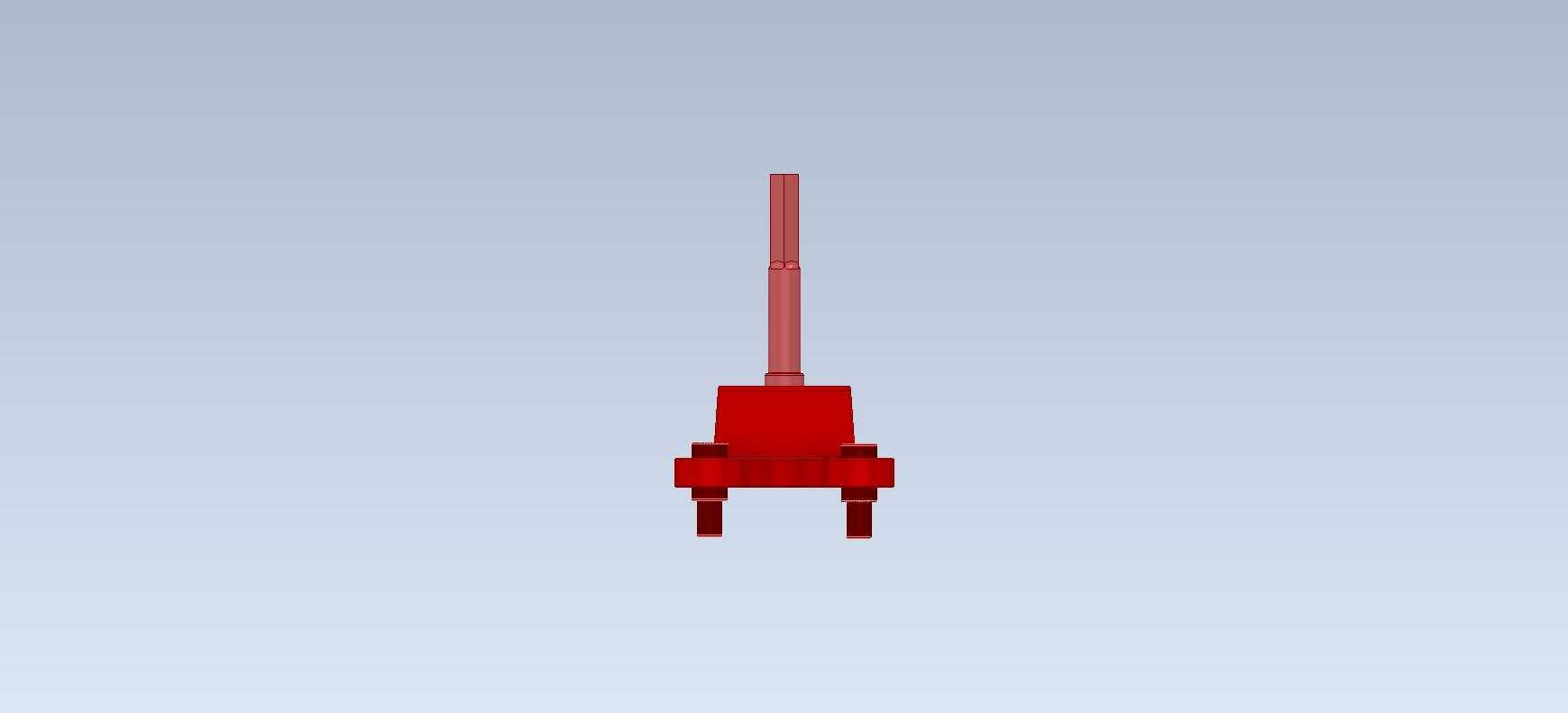

　　杆身的截面采用了扁平的矩形设计，不是圆形截面，这是考虑到安装空间的边界限制——很多小型机构的安装间隙只有不到10mm的厚度空间，扁平截面可以在保证杆身轴向抗拉压强度足够的前提下，压缩垂直于摆动平面方向的尺寸，避免连杆运动时蹭到周边的走线或是防护盖板。叉形端的两个凸耳上预留了同轴的安装孔，孔的位置度公差控制在0.02mm以内，保证销轴穿入之后不会出现卡滞，两个凸耳的间距刚好匹配常规的铰接支座厚度，安装时不需要额外加装调整垫片就能消除轴向窜动。杆身另一端的单柱式连接端，直径和叉形端的安装孔保持同尺寸规格，可以和同系列的其他连杆构件串联组装，搭建出多连杆的传动机构，比如曲柄滑块机构里的从动连杆，或是简易夹紧机构里的传力杆。

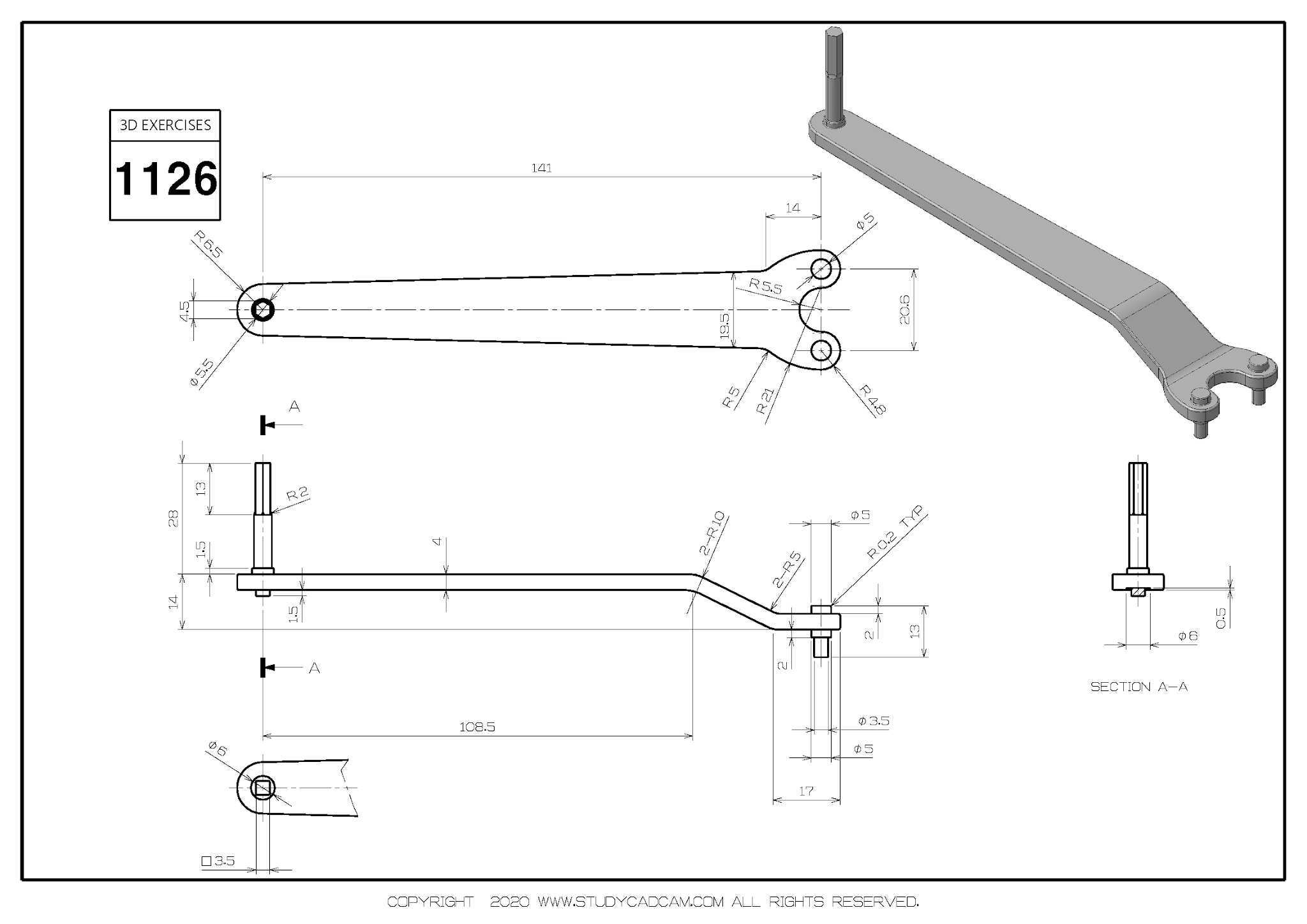

　　建模过程中先确定两个铰接点的中心距，这个尺寸是整个连杆的核心安装尺寸，直接决定了机构的运动行程，之后以中心连线为基准绘制杆身的外轮廓，把杆身的宽度控制在满足强度要求的最小值，减少不必要的材料占用，再处理两端的连接结构：叉形端的凸耳厚度要和销轴的剪切强度匹配，不能做的太薄，否则受冲击载荷的时候凸耳容易从根部断裂，单柱端的根部同样做了圆弧过渡，和杆身衔接的位置没有截面突变。整个构件的外形没有多余的装饰结构，所有的棱边都做了0.5mm的倒角处理，既可以去除加工后的毛刺，也能避免安装时划伤操作人员。

　　从安装边界来看，这个连杆的摆动平面内的运动包络范围要提前在装配体里做干涉检查，尤其是杆身最长端的回转半径，要保证在整个行程范围内不会和周边的固定构件发生碰撞，叉形端的开口方向要和铰接支座的安装方向对齐，避免组装时出现装反的问题。这类构件虽然结构不复杂，但是在小型机械结构里的应用频次很高，很多新手在做三维建模练习的时候，容易忽略过渡位置的应力集中处理，或是把安装孔的位置度公差设置的过于宽松，导致实际装配的时候出现销轴穿不进去、连杆摆动卡滞的问题，建模时要重点关注两端连接结构的同轴度、杆身的直线度，以及过渡圆角的尺寸匹配，才能保证模型导出的工程图可以直接用于实际加工。
