多面切削棱柱结构件三维建模练习

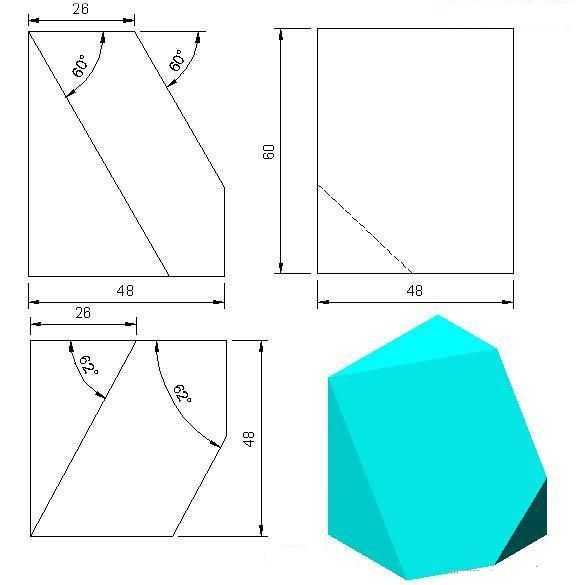

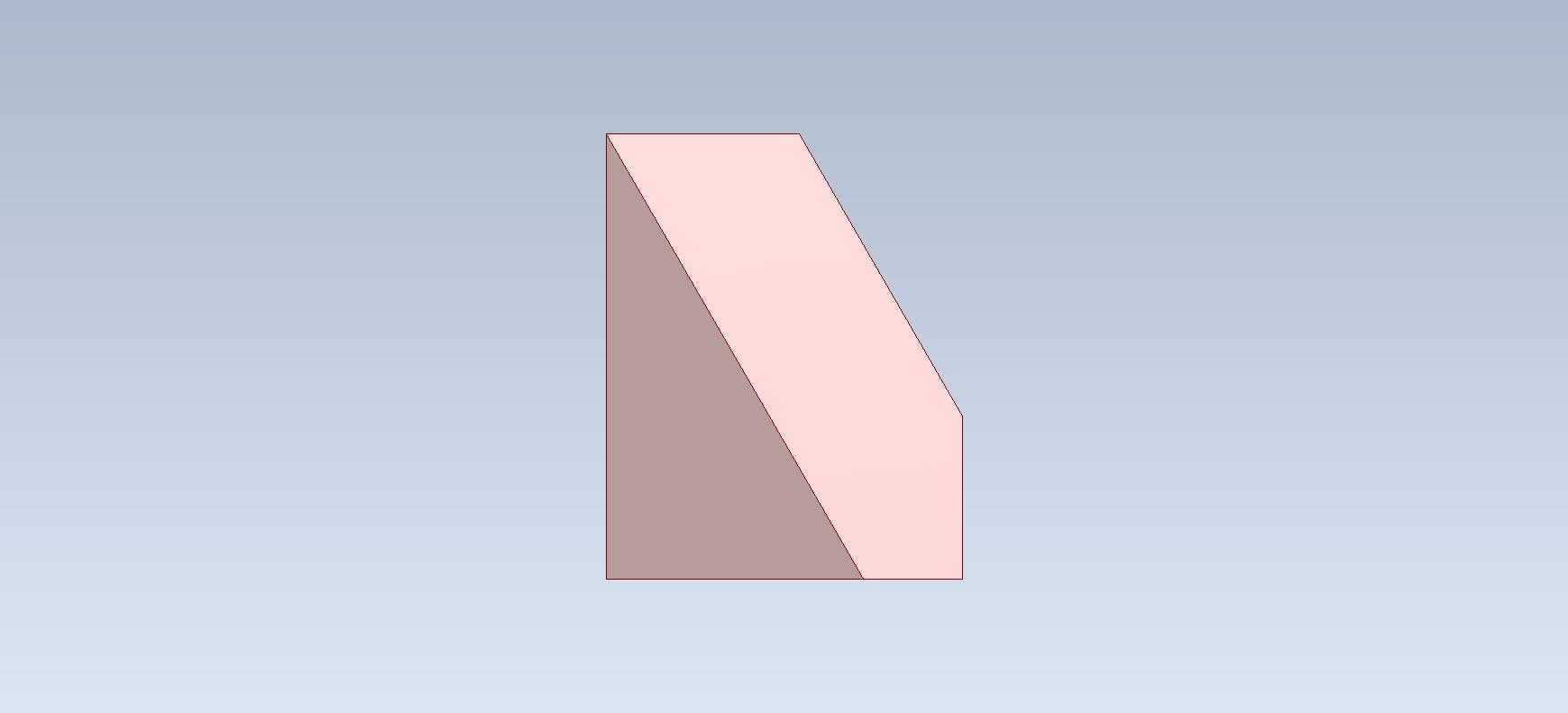

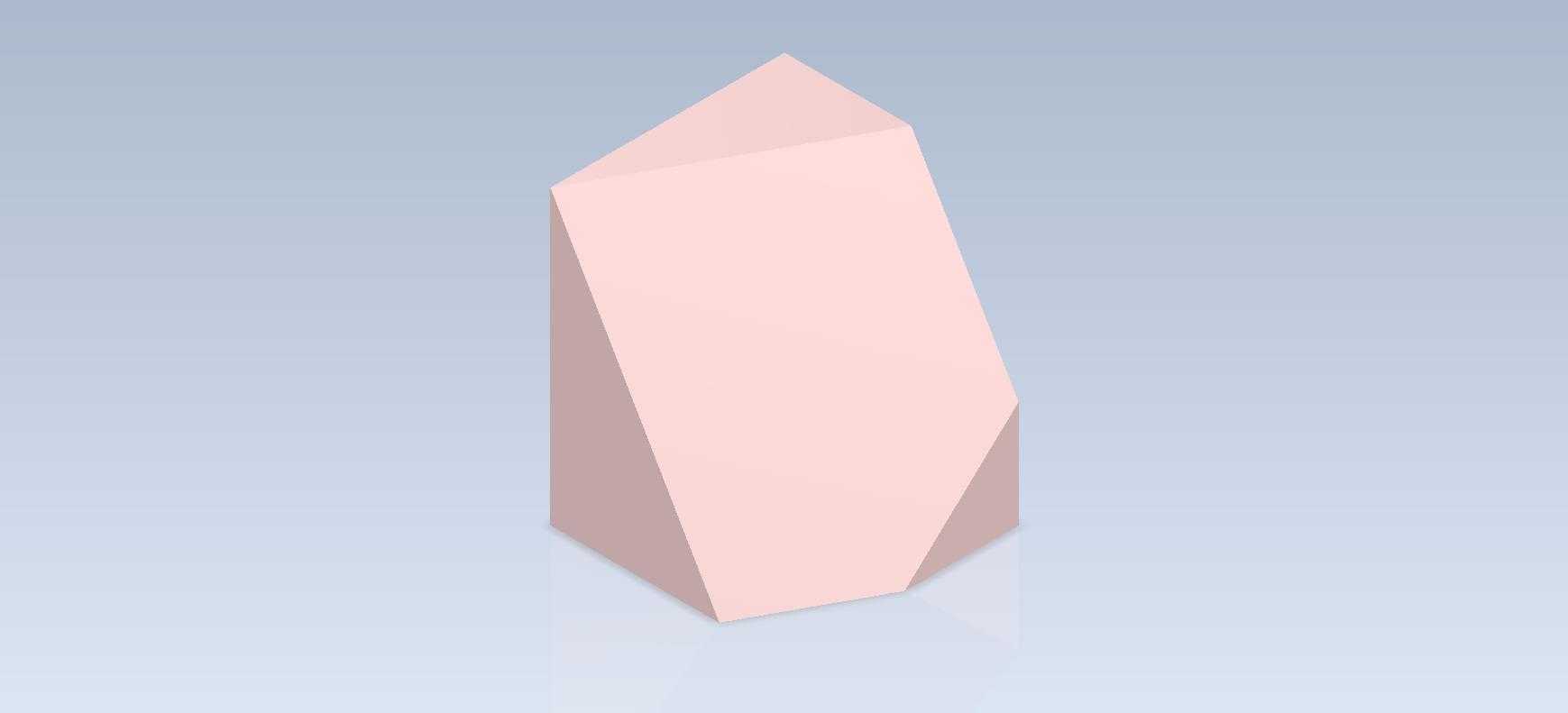

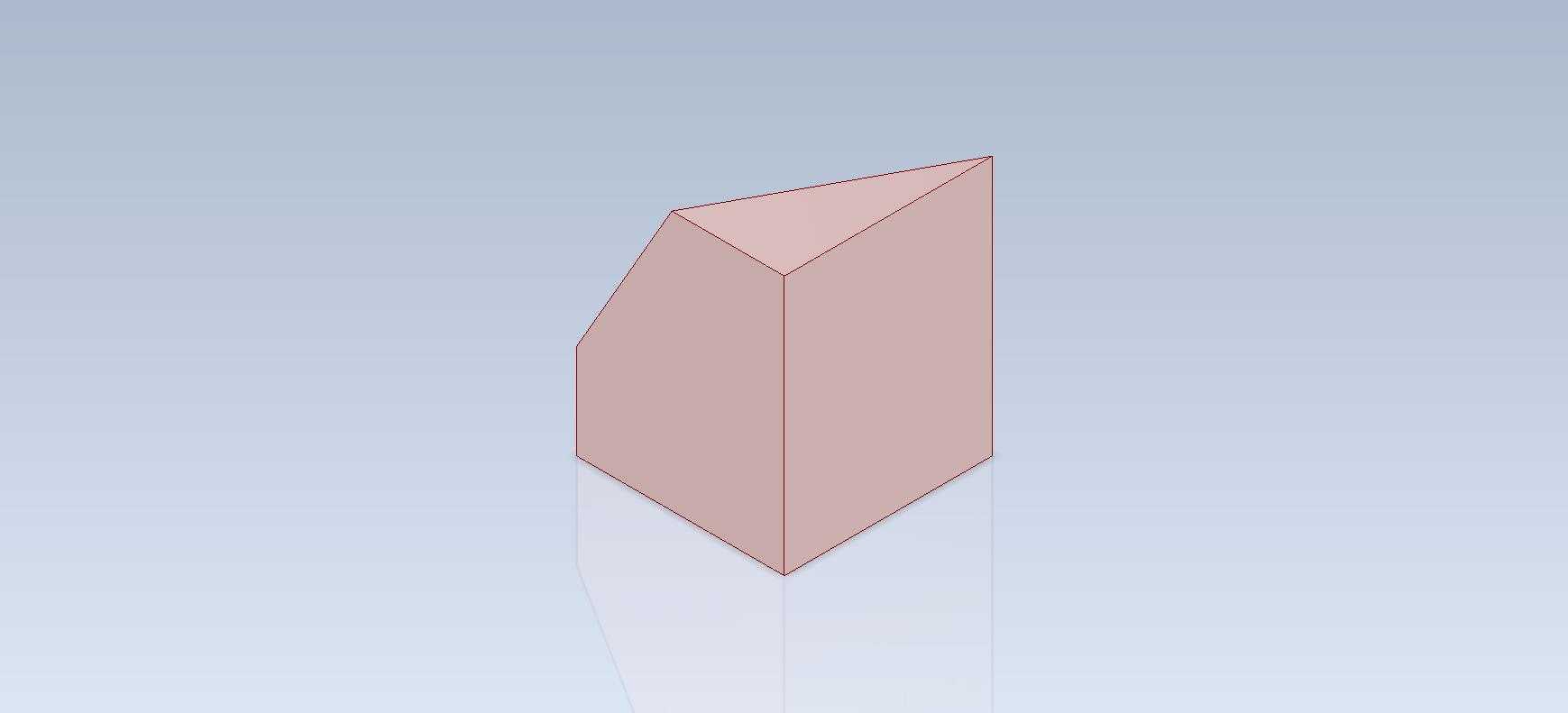

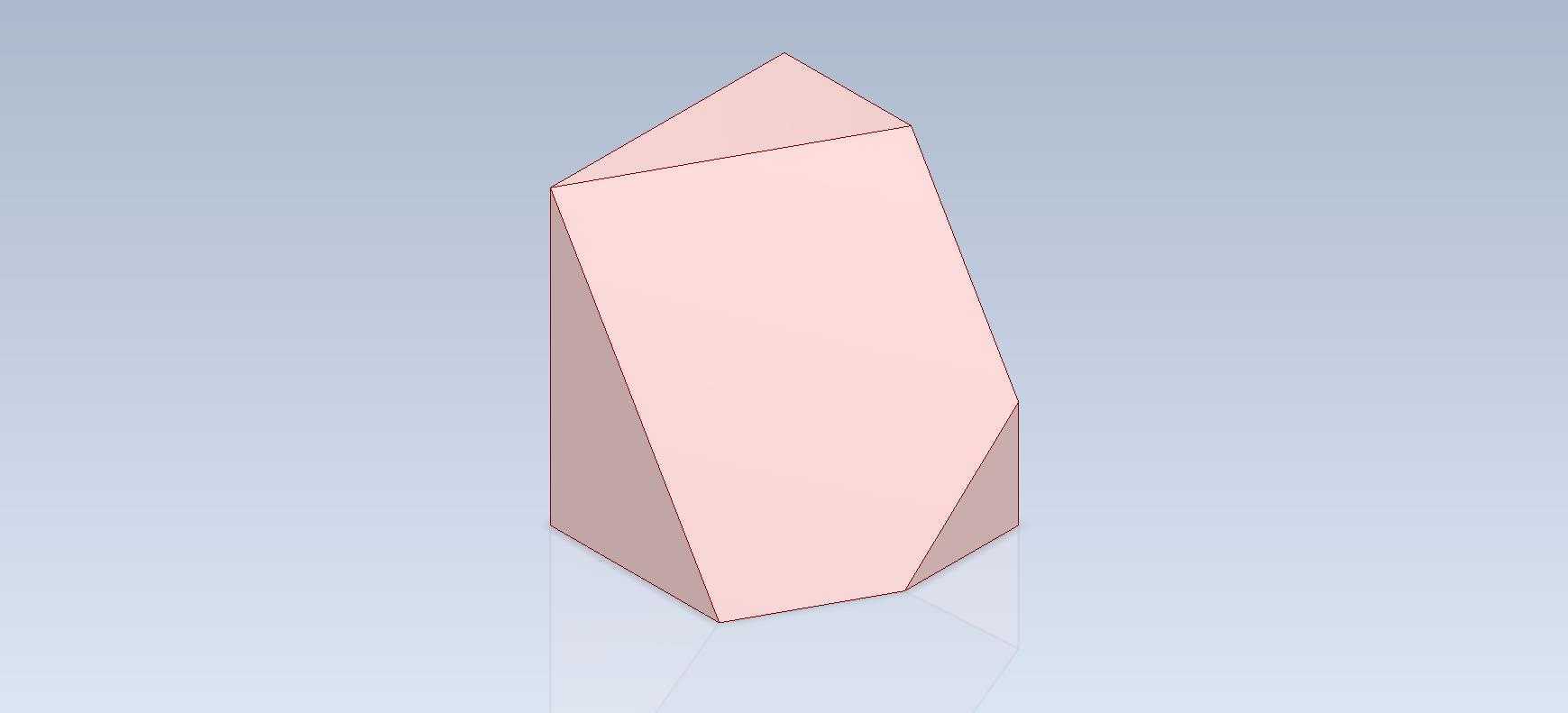

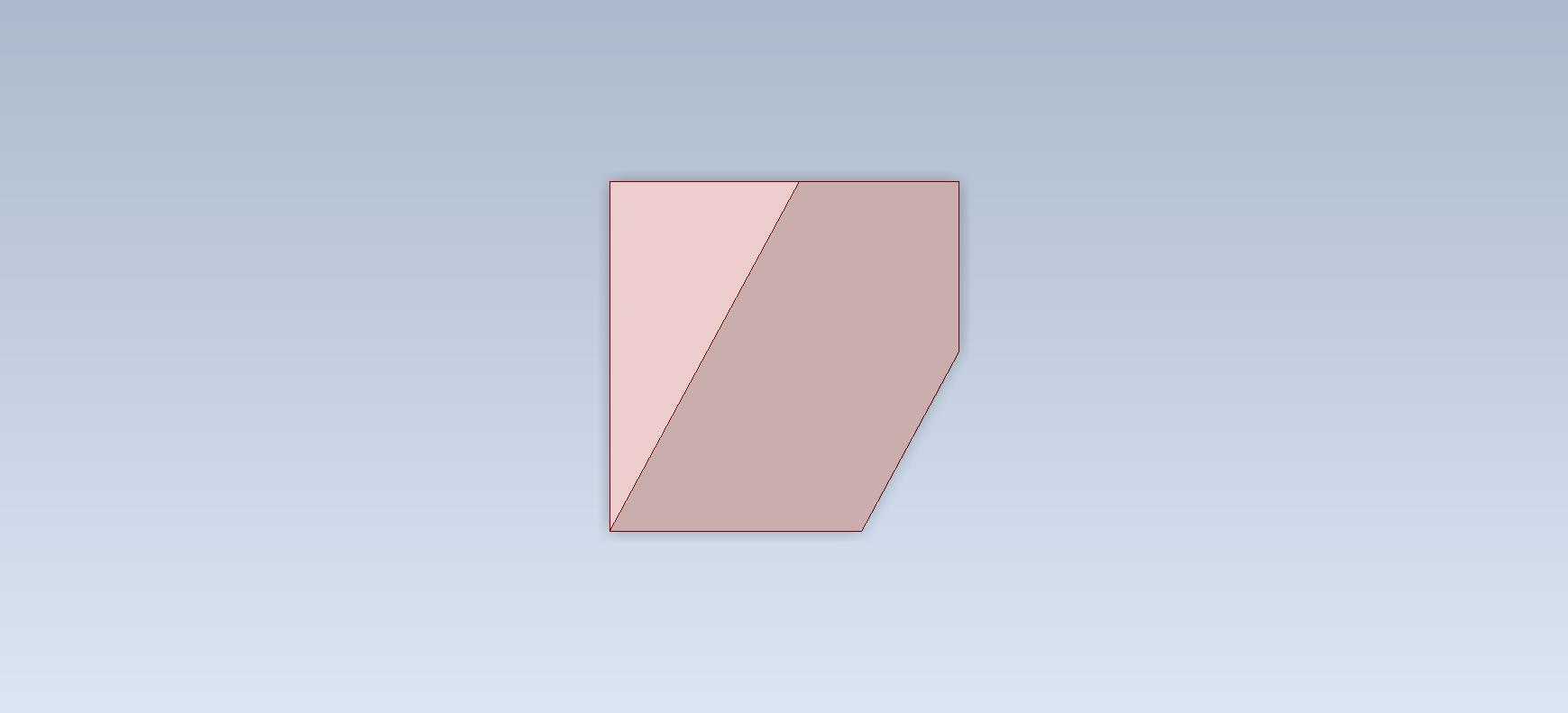

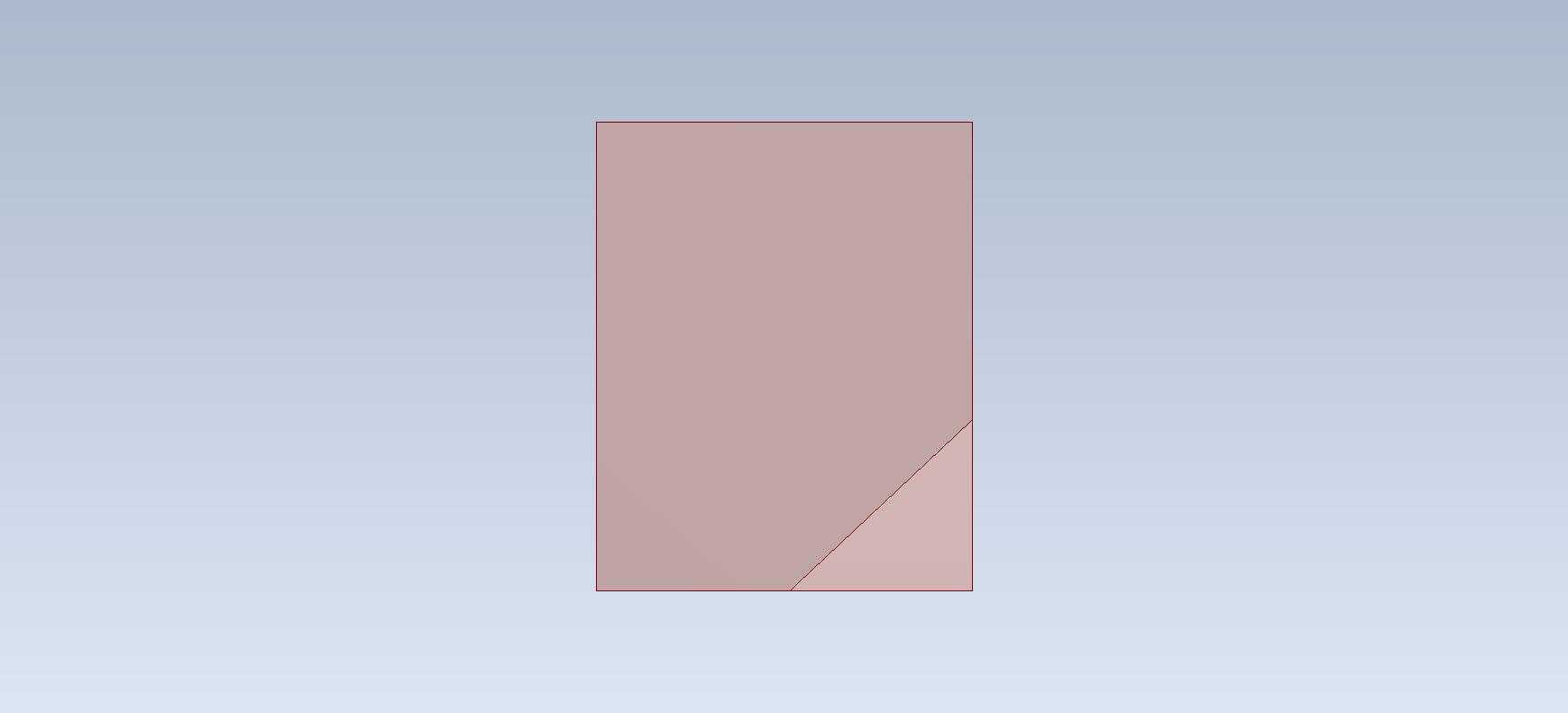

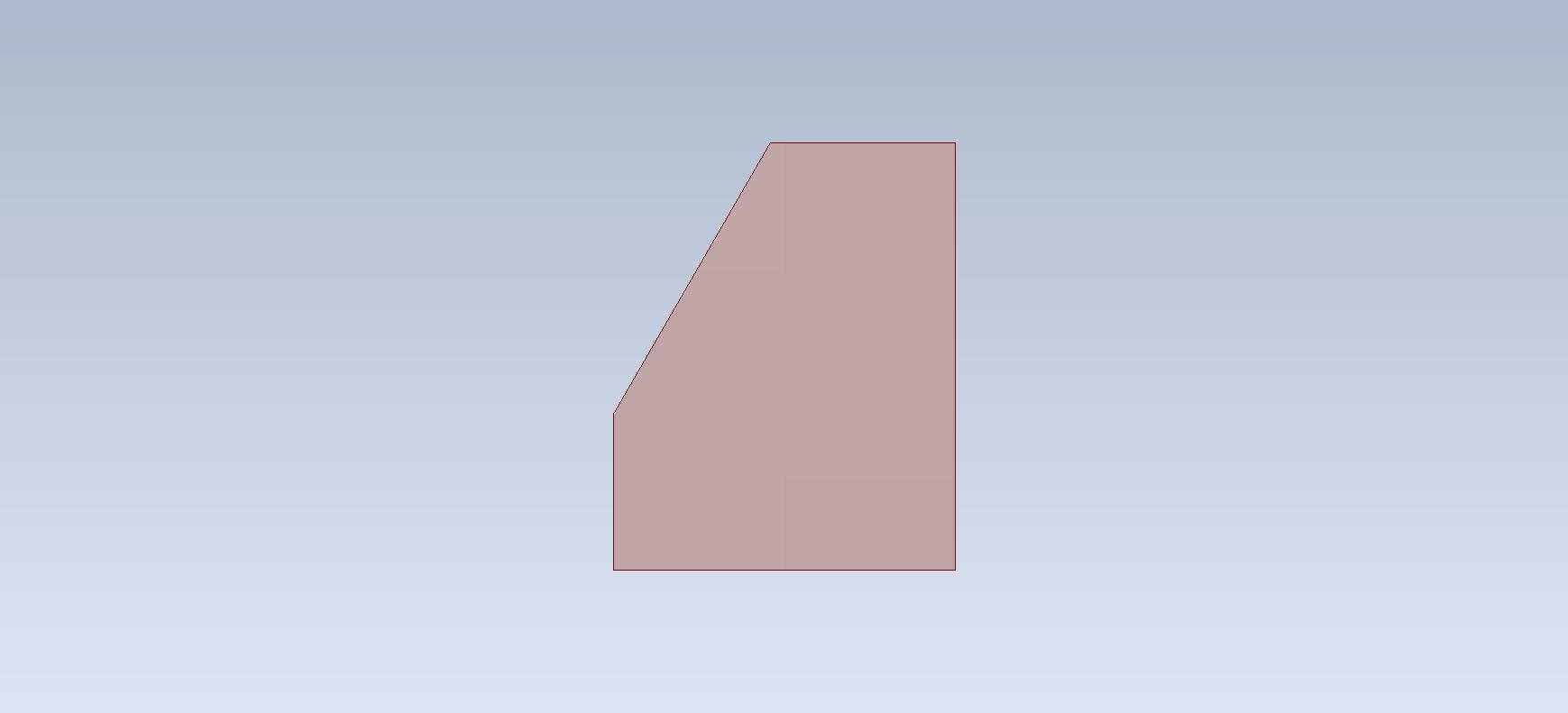

　　这类多面棱柱结构件常出现在工装夹具定位块、非标设备导向支撑座、精密检测工装的定位基准件场景中，作为小尺寸精密结构单元，它的核心作用是通过多组精准加工的平面，为相邻装配部件提供稳定的定位贴合面，或是在小型传动机构中作为异形导向块，完成特定角度的滑动导向动作。从结构设计逻辑来看，建模时首先要确定底部基准平面的轮廓边界，底部采用非对称的多边形轮廓，其中两个相邻边做了斜切处理，这部分斜切面是为了适配安装基座的避让槽，避免装配时与基座上的紧固螺钉头部发生干涉，同时底部平面的平面度公差需要控制在0.02mm以内，保证安装后整体结构不会出现倾斜偏移。主体部分向上延伸的过程中，相邻立面的夹角并非统一的90度直角，其中三个立面按照预设角度向内收窄，顶部收为一个小尺寸的多边形平面，这种变角度立面设计一方面是为了满足特定工位的避让需求，比如在自动化装配线的上料工位，倾斜的立面可以引导零件顺利滑入定位位置，减少卡料概率；另一方面，非对称的多面结构可以提升零件本身的抗扭刚度，相比等截面的直棱柱，这种变截面结构在承受侧向冲击力时，应力分布更均匀，不会出现局部应力集中导致的变形问题。建模过程中需要重点关注各相邻平面之间的交线处理，所有棱边都做了0.2mm的微小倒角，这不是工艺装饰需求，而是为了去除机加工后的锐边毛刺，避免装配时划伤操作人员，同时也能减少零件在周转过程中棱边磕碰产生的凹坑，影响装配贴合精度。从安装边界来看，该零件的最大外轮廓尺寸控制在80mm60mm120mm范围内，底部预留了两个M4的螺纹安装孔，孔位距离侧边的距离严格按照安装基座的孔位坐标设定，保证装配时不需要额外配打孔位，直接通过内六角螺钉即可完成紧固。

　　在实际应用中，这类结构件如果用在检测工装上，各立面的表面粗糙度需要达到Ra1.6，保证百分表等检测量具在表面滑动时不会因为表面凹凸出现测量误差；如果用在导向工位，倾斜立面的表面粗糙度需要达到Ra0.8，同时要做淬火处理提升表面硬度，减少长期滑动摩擦产生的磨损。设计时还要考虑零件的加工工艺性，所有立面的倾斜角度都设定为常规机加工可以达到的角度，没有出现特殊的负角结构，不需要采用五轴加工设备，普通三轴铣床搭配分度头即可完成全部加工工序，有效控制加工成本。

　　另外，零件顶部的小平面并非装饰面，它是作为加工过程中的工艺基准面，在铣削各侧立面时，可以通过夹持底部、顶住顶部平面的方式完成装夹，避免装夹力过大导致零件变形，同时在后期检测形位公差时，顶部平面也可以作为辅助测量基准，快速校验各立面与基准面的角度偏差。很多初学者在做这类建模练习时，容易忽略各平面之间的相切约束，导致相邻面之间出现微小的缝隙或者凸棱，实际加工中这种建模误差会直接反映在成品零件上，导致装配时两个配合面无法完全贴合，出现定位间隙，影响整套设备的运行精度。

　　建模时还要提前考虑零件的重量平衡，因为整体结构是非对称的，重心会向较厚的一侧偏移，所以在底部安装孔的布局上，两个孔位的间距要适当向重心偏移侧调整，保证螺钉紧固后受力均匀，长期运行不会出现单侧松动的问题。这类结构虽然看起来几何形状简单，但涉及到的机加工工艺、装配公差、受力分析等知识点，都是三维建模从业者必须掌握的基础内容，通过这类基础练习，可以熟练掌握草图约束、拉伸切除、倒角等基础建模命令的使用，同时建立起建模与实际加工、装配环节的关联思维，避免出现只追求外观形状、忽略工程实际需求的无效建模。
