带加强筋C型槽配环形铁芯安装支座

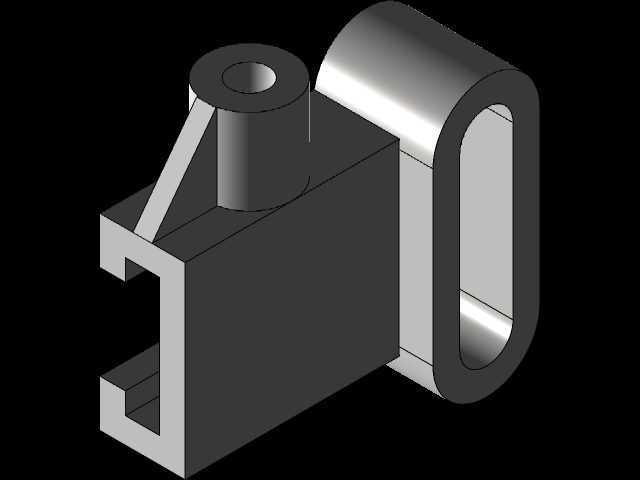

　　在中小功率工频电源变压器的结构设计环节，这类集成了C型安装槽与环形铁芯固定位的支座结构，是连接磁路组件与设备安装基面的核心承载零件，直接决定变压器整机的抗振性能、装配效率与长期运行可靠性。不同于传统分体式铁芯固定支架需要额外搭配紧固件拼接的方案，该结构将C型卡槽、圆柱定位凸台、环形铁芯限位面整合为单一整体构件，省去了多零件装配的累计公差，在批量生产的电源适配器、小型工业控制变压器、低压配电辅助变压器产品中，能够大幅缩减装配工位的操作时长，同时避免拼接支架在长期受振后出现的紧固件松动、铁芯移位问题。

　　从实际应用场景来看，这类支座结构多用于安装空间紧凑的内嵌式电源变压器场景，比如工业控制柜内的辅助供电变压器、小型机电设备的内置电源模块、桌面式电气测试仪器的电源转换组件，这类场景往往对变压器的安装占用空间有严格限制，同时要求变压器在设备运输、运行振动过程中不能出现磁芯偏移，避免因磁路气隙变化导致的空载电流升高、输出电压波动问题。该结构的C型槽开口方向可直接卡入设备预设的安装导轨，无需额外设计转接板，圆柱凸台中心的通孔可穿入固定螺栓完成与设备基面的锁附，环形铁芯的安装面与C型槽主体的垂直面采用一体化加工成型，能够保证环形铁芯套入后端面与安装基面的平行度控制在0.1mm以内，避免铁芯倾斜导致的绕组受力不均。

　　设计思路上，圆柱凸台与C型槽主体之间的三角加强筋是核心受力优化结构，在实际工况中，环形铁芯自身重量加上绕组的总重量会对凸台与主体的连接位置产生持续的弯矩，尤其是在设备受到垂直方向冲击时，该位置的应力集中系数会达到均值的3倍以上，三角加强筋的厚度与凸台壁厚保持1:1.2的比例，既不会因为筋位过厚导致注塑或铣削加工时出现缩痕、应力残留，也能将连接位置的最大应力降低60%以上，满足GB/T 19212.1中对变压器支撑件10g加速度冲击的强度要求。C型槽的内侧卡槽尺寸按照标准电气安装导轨的公差带设计，单侧预留0.2mm的装配间隙，既能够保证卡槽顺利滑入导轨，也不会因为间隙过大导致变压器安装后出现横向窜动，槽体的两个平行边厚度经过受力核算，在承受整机5kg总重量时，变形量不超过0.05mm，不会出现卡槽脱开的风险。

　　从安装边界来看，环形铁芯的限位面高度按照常用环形硅钢铁芯的内圈高度设计，能够适配内圈直径30-50mm区间的标准环形铁芯，铁芯套入后，凸台顶端可加装绝缘垫片与锁紧挡圈，完成铁芯的轴向固定，无需额外设计铁芯压块。C型槽的底面为完整平面，与设备安装面的接触面积占支座总投影面积的70%以上，能够保证安装后压强均匀，避免局部应力过大导致的基面变形。整个结构的外形轮廓没有尖锐外伸棱角，所有棱边都做了R0.5mm的倒角处理，既能够避免装配过程中划伤绕组绝缘层，也符合电气设备安全设计中对可接触零部件棱角的防护要求。在建模练习层面，该结构涵盖了拉伸、切除、筋特征、倒角等常用三维建模操作，同时需要兼顾不同特征之间的壁厚均匀性、装配公差匹配，适合建模学习者掌握机械支撑类零件的设计逻辑，理解结构受力与加工工艺之间的平衡关系，避免出现只追求外形相似而忽略实际工程可用性的建模问题。
