带半圆缺口L型斜切面支撑练习构件

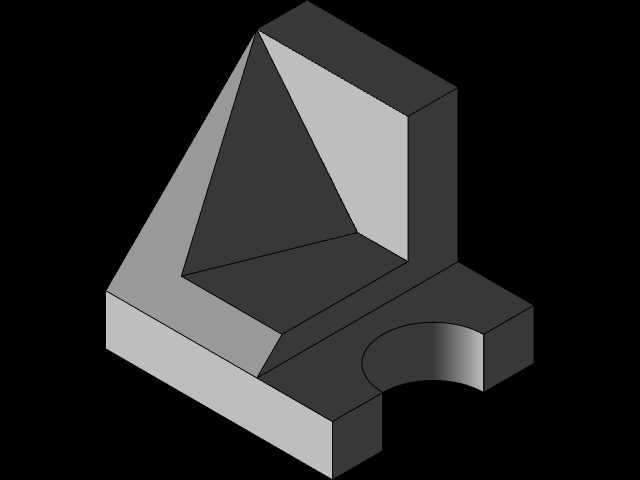

　　做机械结构设计快十年，见过不少刚入行的建模新人总想着一上来就碰复杂整机，反而忽略了基础特征组合的练习价值，眼前这个构件就是非常典型的基础特征融合练习件，别看它造型不复杂，真要把所有特征的约束关系、衔接过渡做顺，没点建模基本功还真容易出问题。先从实际应用场景说，这类带斜切面、L型基座加半圆缺口的结构，在小型工装夹具的定位支撑块、非标设备的侧边限位座、输送线旁的工件导向挡块里都能找到同源结构，不是凭空画出来的几何题，是从实际工业零件里抽象出来的练习载体。

　　说下实际用途，这类构件如果用在工装里，L型的垂直立面可以靠住工件的直角边做定位，底部伸出的半圆缺口刚好可以卡在圆形导杆或者定位销上，实现快速装拆定位，斜切面部分既可以做避让，给相邻的运动部件留出运动空间，避免运行时发生干涉，也能作为斜面支撑，托住带斜度的工件端面，不用额外加装调整垫片。很多新人建模的时候容易犯的错，就是把斜切面和L型主体的衔接处做的有碎面，或者半圆缺口的圆心和基座边的距离没留够安装余量，实际加工出来要么装不上，要么尖角处应力集中，用几次就崩边。

　　再讲设计思路，这个构件的建模逻辑完全是从加工工艺倒推的，不是随便堆特征。首先主体是等厚度的L型块，这个是最基础的拉伸特征，对应实际加工里的下料、铣外形工序，原材料直接用方料铣出L型轮廓就行，加工成本最低。然后斜切面部分，是在L型的内角位置做的三角斜向拉伸切除？不对，仔细看结构，是从L型的上棱边到内角位置做的斜向实体，哦不对，是整个斜块和L型基座是一体的，斜块的两个直角边分别贴合L型的水平顶面和垂直立面，这样整个构件的受力是连续的，不会出现应力集中的薄弱点，要是做成拼接结构，螺栓连接的位置长期受侧向力很容易松动，一体结构的刚性要好很多。底部的半圆缺口，是在L型水平段的外伸端做的半圆弧开口，这个开口的尺寸是和配套的定位销直径匹配的，设计的时候要注意缺口的开口方向要和安装受力方向垂直，这样装进去之后不会因为受侧向力就从缺口里脱出来，很多新人设计这种开口结构的时候不注意受力方向，实际用的时候工件一受力就从缺口滑出去，完全起不到定位作用。

　　然后说外形尺寸和安装边界，这类练习件的尺寸设定是完全贴合实际小型工装的常用参数的，整体L型的两个边长度比例大概是3:2，厚度和边宽的比例大概是1:2，这个比例是兼顾刚性和材料利用率的，要是做的太薄，受力的时候容易变形，做的太厚又会浪费材料，增加整体重量。半圆缺口的半径一般是和常用的M8、M10定位销匹配，也就是半径4mm或者5mm，缺口的圆心距离L型垂直立面的距离要留够至少一个螺栓头的安装空间，大概10mm左右，不然安装的时候螺栓放不进去，扳手也没法操作。斜切面的倾斜角度一般是45度，这个角度不管是建模的时候做约束，还是实际铣加工的时候对刀，都非常方便，不用算复杂的三角函数，加工效率高，而且45度的斜面避让空间也足够，大部分相邻部件的运动轨迹都能避开。还有个细节，就是所有的棱边，除了定位用的直角边，其他非定位边都要做小倒角，大概C0.5就行，不然加工出来的锐边容易划伤人，安装的时候也容易刮坏相邻零件的表面，很多新人建模的时候总忘记做倒角，实际加工出来的零件拿在手里扎手，装配的时候还得自己手工打磨，费时间。

　　从建模练习的角度说，这个构件能练到的基础操作非常全，首先是基础拉伸特征的使用，然后是斜向特征的约束，要保证斜块的两个面完全和L型的两个立面贴合，不能有缝隙或者重叠，然后是半圆缺口的拉伸切除，要保证圆弧和基座边的相切约束，不能出现尖点，还有就是倒角特征的合理使用，哪些边要倒角，哪些边要保持直角，这个是要结合实际安装需求来的，不是所有边都倒成圆角就好看。很多新人建模的时候喜欢乱加圆角，把定位用的直角边也倒了圆角，结果实际装配的时候定位不准，零件装上去晃，这就是没搞清楚特征的作用。另外这个构件的工程图绘制也很适合新手练习，主视图选哪个方向，斜切面要不要做辅助视图，尺寸怎么标才能让加工的师傅一眼看明白，不会看错尺寸，这些都是实际工作里天天要用到的技能，不是光把3D模型拉出来就完事了。

　　还有个容易忽略的点，就是这类支撑构件的材料选择，一般如果是做工装定位用，用45号钢就行，表面做发黑处理，防锈又耐磨，如果是用在有腐蚀的环境里，就用304不锈钢，但是建模的时候不用特意设置材料属性，重点是把结构的几何关系做对，因为材料是后续根据使用场景选的，结构不对的话，换什么材料都没用。另外安装的时候，L型的垂直立面和水平底面都是安装基准面，建模的时候这两个面的垂直度公差要保证，一般按IT7级来做就行，要是垂直度差太多，定位的时候就会有偏差，加工出来的工件尺寸就超差。半圆缺口的圆柱面和安装底面的平行度也要注意，不然卡在定位销上的时候会歪，整个构件装上去是斜的，起不到定位作用。

　　其实很多人觉得这种基础练习件没用，不如直接画复杂的设备，但是实际工作里，再复杂的设备拆到最后，都是一个个这样的基础零件组成的，每个基础零件的特征设计、尺寸约束、安装边界都搞明白，拼整机的时候才不会出现干涉、装不上、刚性不足的问题。就像学写字先练笔画一样，基础特征练扎实了，后面做复杂结构的时候才能少出错，不用反复改模型，提高工作效率。这个构件看起来简单，真要做到所有特征约束完全定义，没有多余的草图元素，工程图标注清晰合理，没有冗余尺寸，加工出来能直接用，还是需要下点功夫的，非常适合刚接触三维建模的新人练手，把拉伸、切除、倒角、几何约束这些最基础的操作练熟，比画十个花里胡哨但是不符合加工工艺的模型有用多了。
