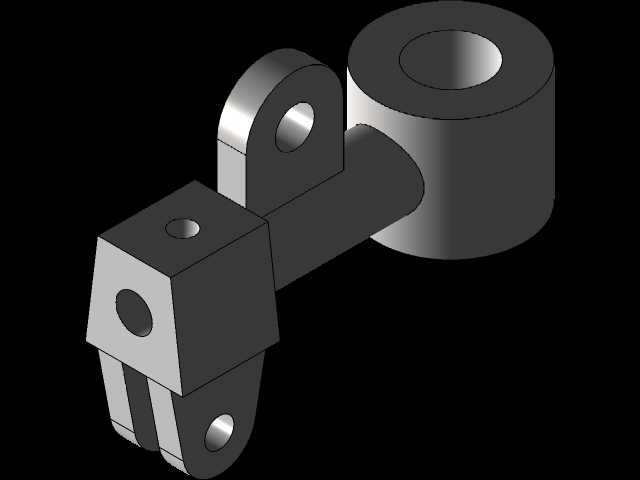

带铰接座的圆柱连接臂结构建模练习件

　　这类带铰接端与圆柱筒体的连接臂结构，在中小型机电设备的动力传递、工位切换机构中十分常见，很多做非标自动化的工程师在刚接触Inventor、Solidworks这类三维软件时，都会拿类似结构做建模进阶练习，因为它涵盖了实体拉伸、切除、倒角、同轴配合、铰接间隙预留这些最常用的机械设计操作，没有复杂的曲面特征，却能把机械结构设计里最核心的装配逻辑、公差预留思路体现得很清楚。

　　从实际应用场景来看，这类零件常出现在小型气动执行机构的末端、低压配电设备的操作联动结构、小型变压器的调压拨杆组件里，一端的叉形铰接座用来和驱动端的摆臂做销轴连接，中间的方形连接段用来传递扭矩，另一端的圆柱筒体要么是用来套装滑动轴套做旋转支撑，要么是内嵌磁环、触头这类功能元件，实现动作的传递或者位置信号的触发。很多刚入行的结构设计师容易忽略的点是，这类零件的铰接孔和圆柱筒体的同轴度、平行度要求，直接决定了整套联动机构的动作顺畅度，如果两个铰接孔的同轴度超差0.05mm以上，销轴装进去就会出现卡滞，长时间动作还会出现偏磨，直接缩短整套机构的使用寿命。

　　设计这类零件的时候，首先要确定的是安装边界：叉形端的两个耳片间距要匹配对接摆臂的厚度，单边预留0.2-0.3mm的间隙，避免装配时出现干涉；耳片上的铰接孔直径要比选用的销轴直径大0.02-0.03mm，属于间隙配合，既要保证销轴能顺利穿入，又不能间隙过大导致动作时出现晃量；中间的方形连接段的截面尺寸，要根据传递的扭矩大小来核算，一般用45号钢做材质的话，抗扭截面系数留1.5倍的安全系数就足够，不需要做的过于厚重，不然会增加驱动端的负载；末端的圆柱筒体的内孔尺寸，如果是用来装轴套的话，要按照基孔制的H7公差来设计，和轴套的外圈做过渡配合，压装之后不会出现松脱，筒体的轴向长度要比配套的轴套长度长1mm左右，给端面的挡圈预留安装位置。

　　很多建模练习者在画这个零件的时候，容易把各个特征的先后顺序搞混，正确的建模逻辑应该是先画出整体的骨架轮廓，先做中间的方形连接基体，再分别向两端延伸出叉形铰接座和圆柱筒体的特征，之后再做孔位切除、倒角、圆角这些细节特征，这样后续修改尺寸的时候，不会出现特征报错的情况。比如要调整铰接臂的总长度，只需要修改中间方形段的拉伸长度就行，两端的特征都会跟着更新，不用重新绘制草图。另外要注意的是，叉形端的两个耳片内侧的棱边，要做0.5mm的倒角，避免装配的时候刮伤对接零件的表面，圆柱筒体的外圆端面要做1mm的倒角，方便压装轴套的时候对准中心，不会把轴套的外圈切出毛刺。

　　从安装适配的角度来说，这类零件的铰接孔中心到圆柱筒体中心的中心距，是整套机构的核心安装尺寸，这个尺寸的公差一般要控制在±0.1mm以内，不然会导致整套联动机构的行程出现偏差，比如原本设计的是90度的摆动角度，中心距偏差1mm的话，实际摆动角度可能就会差3-5度，直接影响设备的动作精度。另外，方形连接段上的那个小螺纹孔，是用来装紧定螺钉的，作用是把穿在圆柱筒体内的轴或者轴套顶紧，防止工作的时候出现轴向窜动，这个螺纹孔的位置一般设计在方形段的中心位置，紧定螺钉的端面要做凹坑处理，顶在轴的平面上的时候不会打滑，锁紧力也更可靠。

　　实际生产的时候，这类零件一般用45号钢模锻出毛坯，之后再进行机加工，两个铰接孔要一次装夹镗出来，保证同轴度，圆柱筒体的内孔和外圆要在车床上一次装夹加工完成，保证内外圆的同轴度，加工完成之后要做发黑处理，防止生锈，表面粗糙度的话，铰接孔和圆柱筒体内孔要达到Ra1.6，其他非配合面达到Ra3.2就足够满足使用要求，不需要做过高的表面处理，不然会增加不必要的加工成本。很多新手设计师容易犯的错误是把所有面的粗糙度都标成Ra1.6，不仅加工成本会提升30%以上，实际使用的时候也没有任何性能提升，完全是多余的设计要求。
