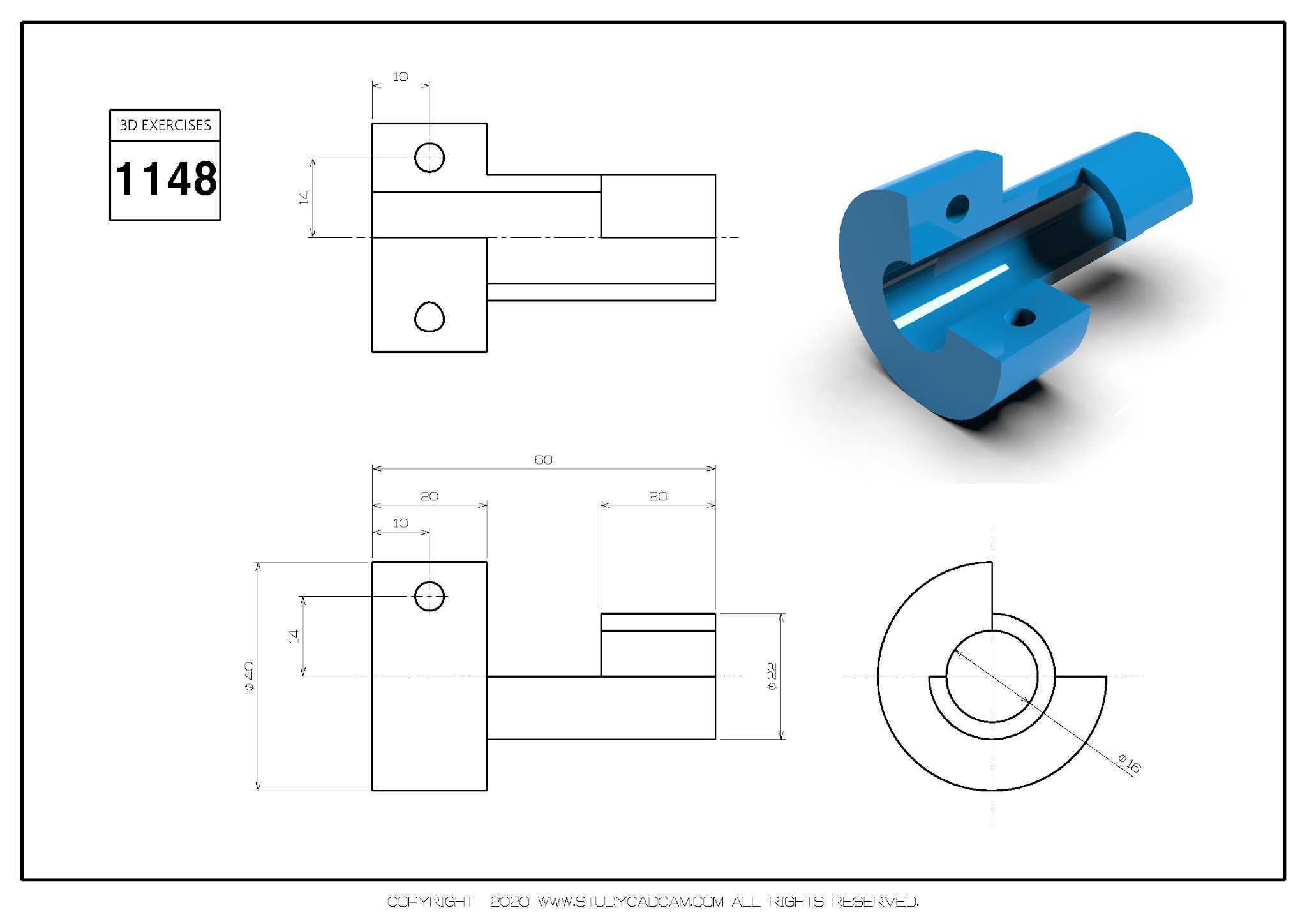

C型带耳轴套连接结构三维练习模型

　　本次呈现的C型开口带安装耳的轴类连接零件，在轻工输送设备、小型工装夹具、教学实验台架的传动副中十分常见，这类零件主要承担轴类部件的径向支撑、周向限位以及相邻构件的连接固定作用，区别于整圆式轴套，其单侧开口的结构能够实现轴件的侧向快速装配，无需从轴端逐段穿套，在设备维护、部件快速更换的场景下能大幅降低拆装耗时，尤其适合需要频繁调整轴系位置的试验类设备、模块化输送线单元使用。

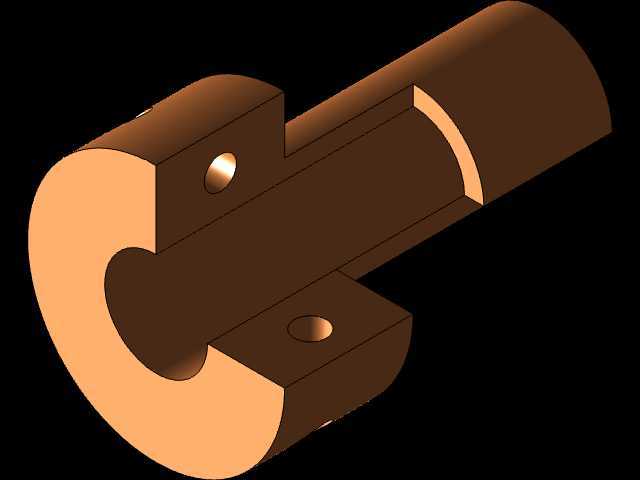

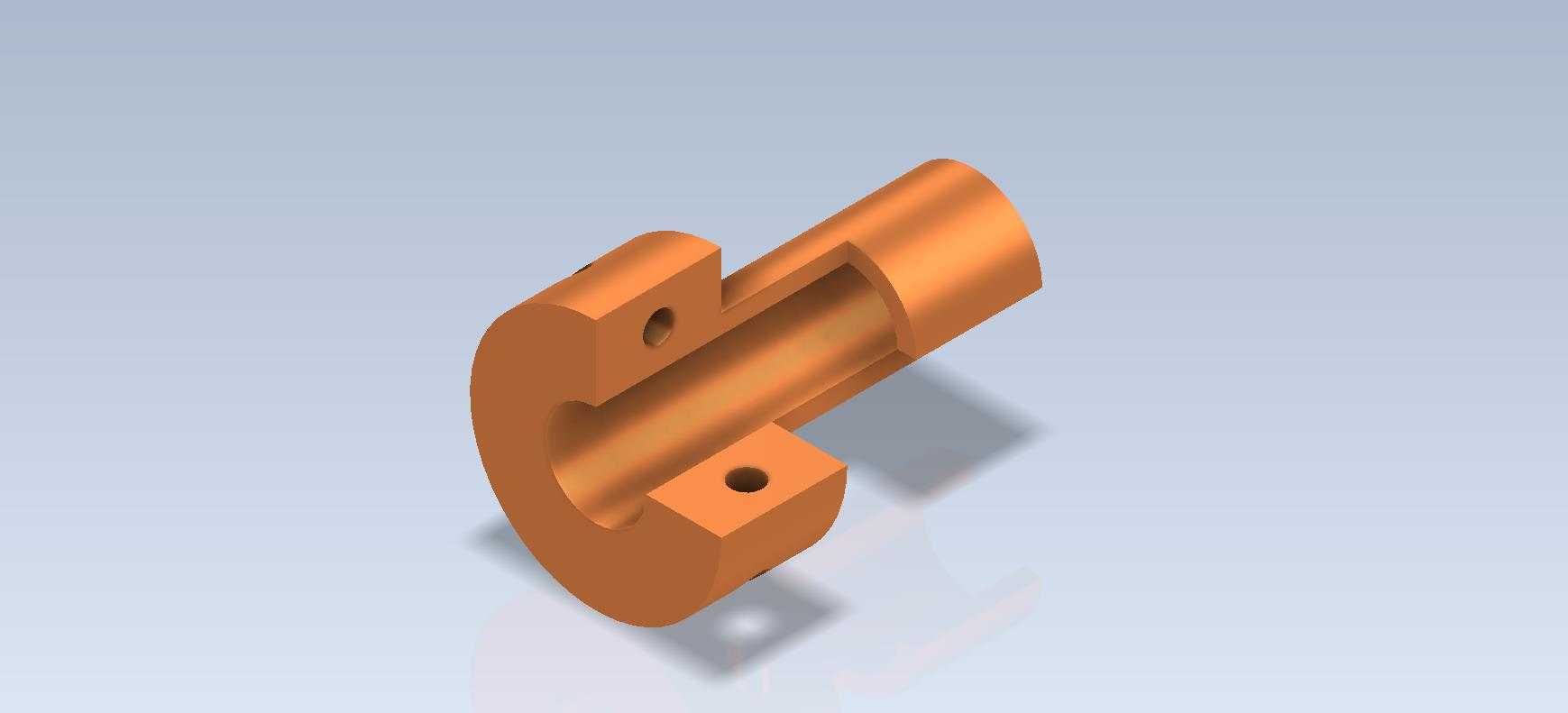

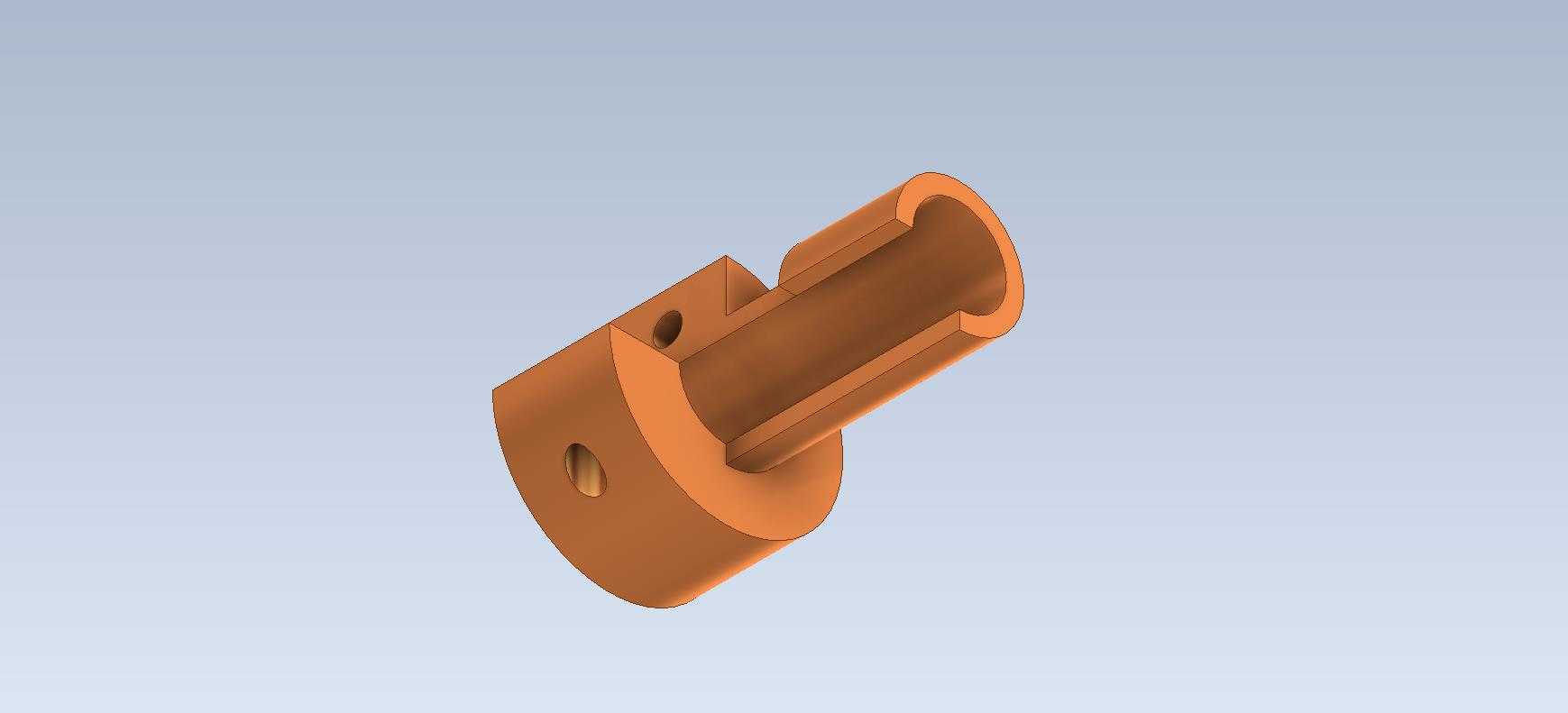

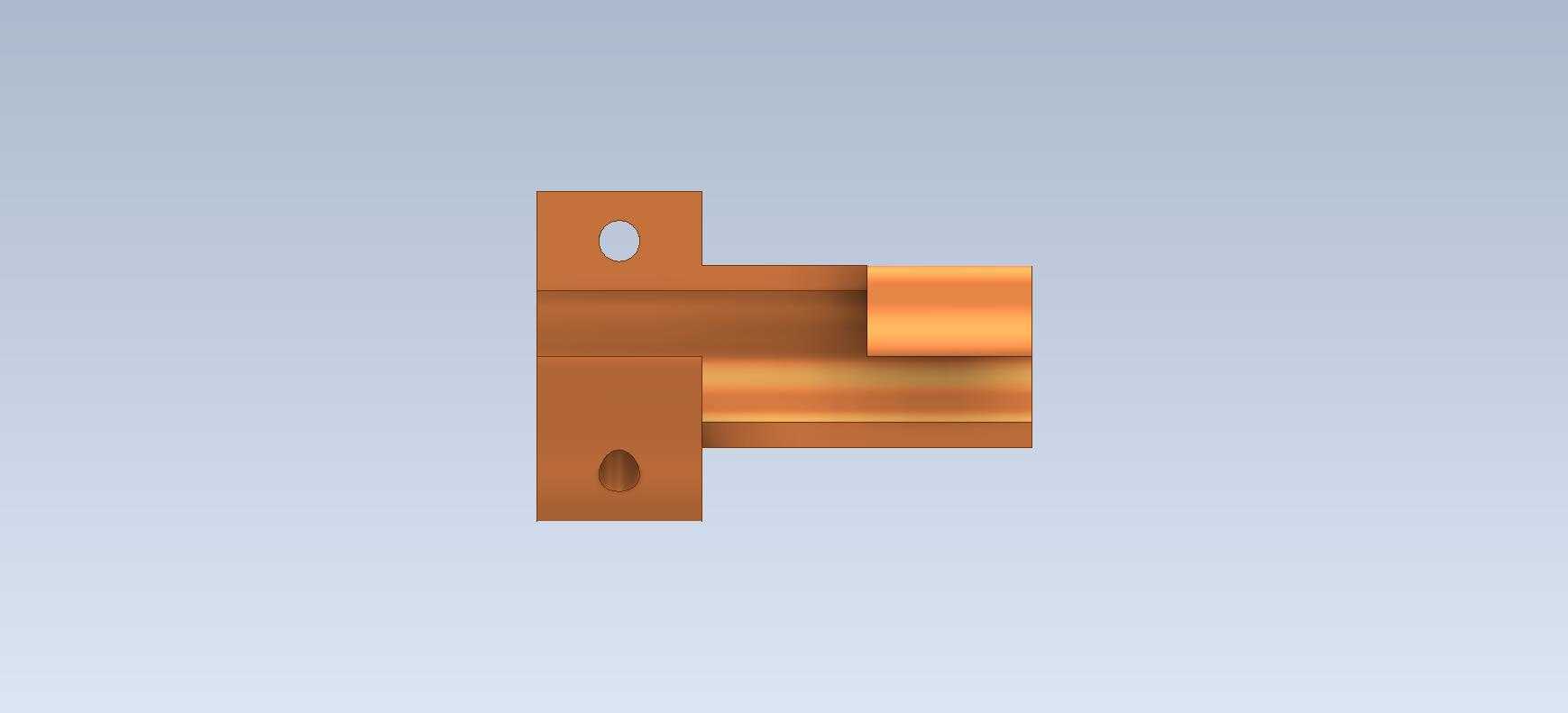

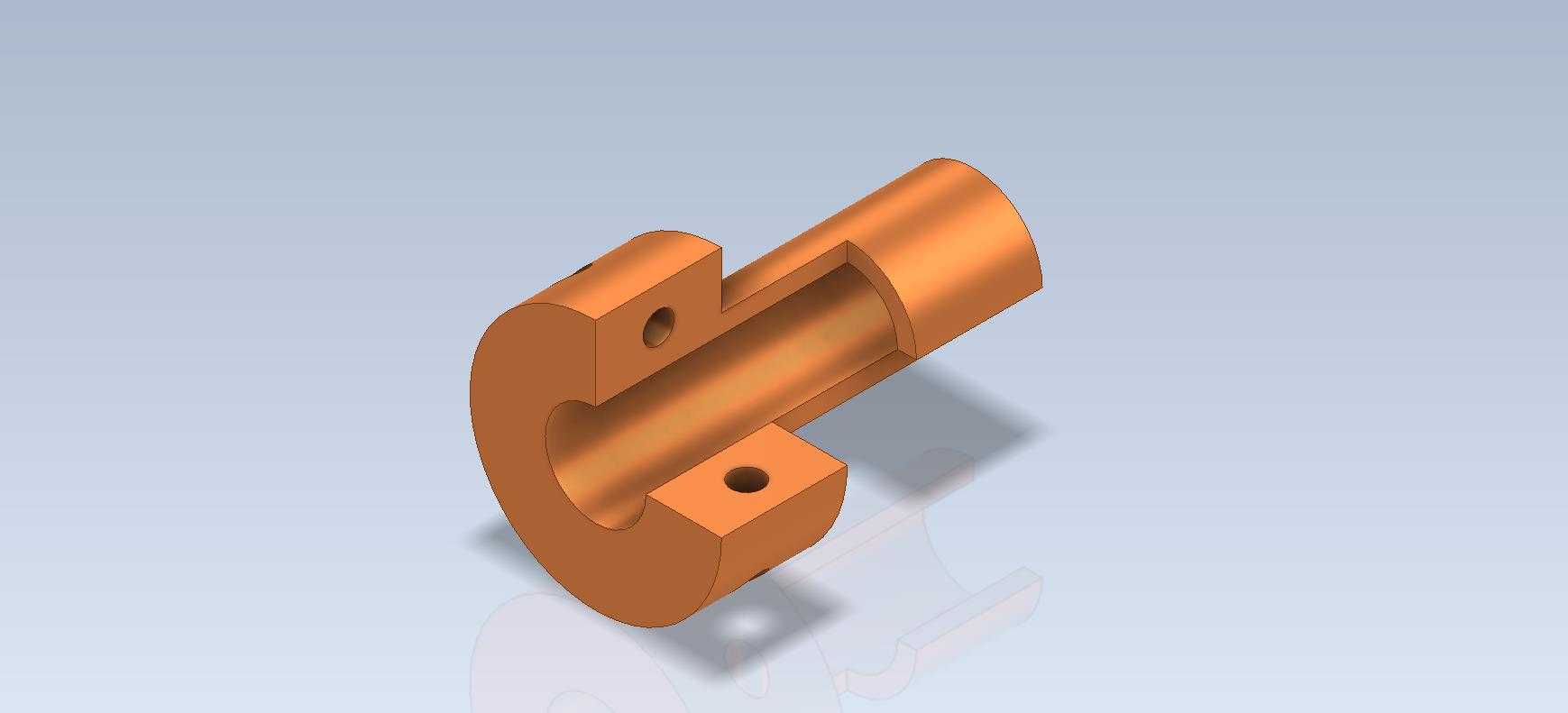

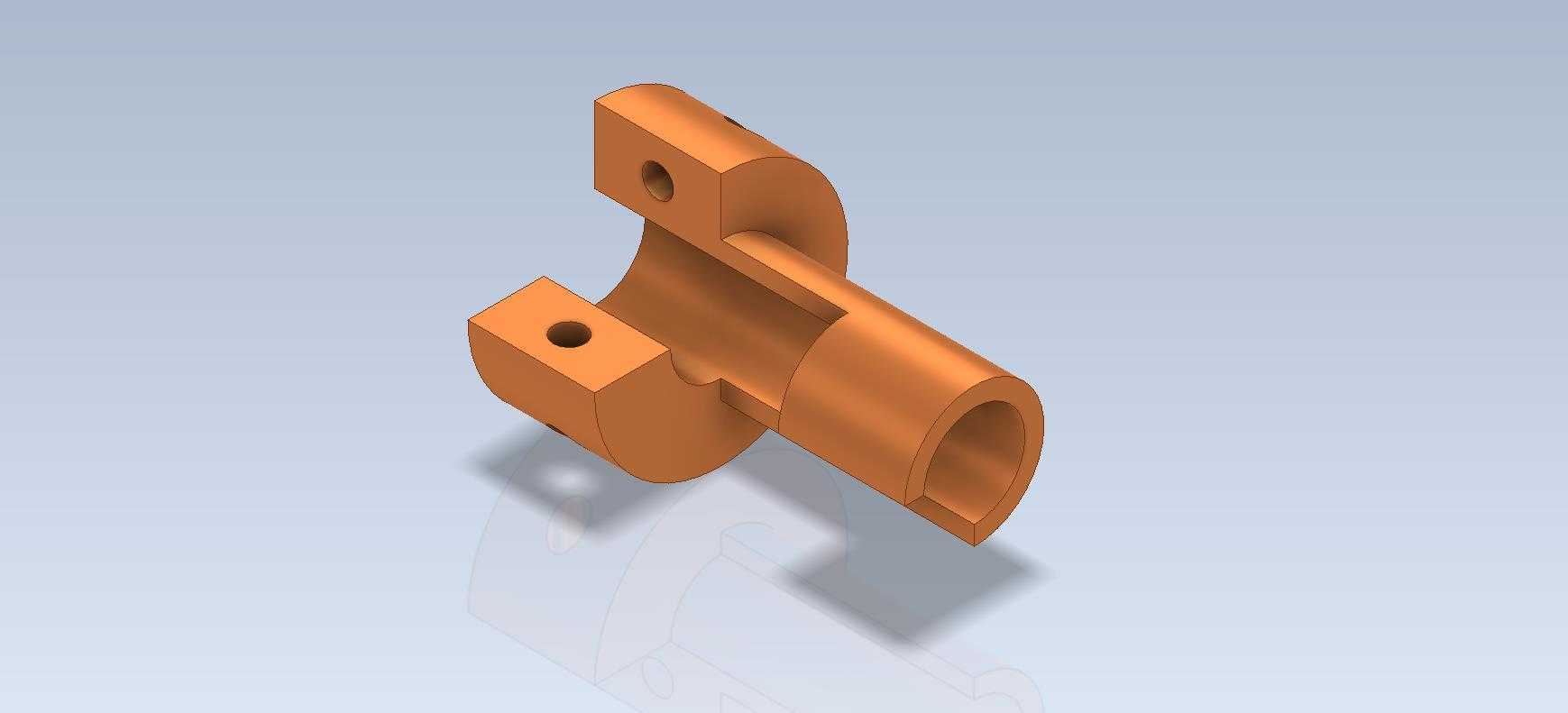

　　从结构设计逻辑来看，主体采用半包覆C型筒体结构，筒体的内孔直径与配套轴径保持H7/f8的间隙配合精度，既保证轴件转动或滑动时的顺畅度，又能控制径向跳动量在常规传动允许的范围内；筒体外侧延伸出的两个带孔安装耳，是整个零件的安装定位基准，两个耳片上的安装孔采用同轴度公差管控，孔位与筒体内孔的中心距严格匹配安装基座的定位尺寸，避免装配时出现强制对位导致的内孔变形、轴件卡滞问题。耳片与筒体的衔接位置做了等半径圆角过渡，避免铣削加工时应力集中，同时在零件承受径向载荷时，能分散耳片根部的应力，降低长期交变载荷下的断裂风险。

　　在安装边界层面，这类零件的轴向长度通常根据配套轴段的支撑长度确定，一般为轴径的1.2-1.8倍，保证足够的支撑接触面积，减少轴件运行时的挠度变形；两个安装耳的外端面间距需小于安装基座的预留槽宽，耳片厚度匹配基座的安装槽深度，安装孔的直径适配常用的内六角圆柱头螺钉规格，装配时螺钉穿过耳片孔锁紧在基座螺纹孔内，可通过调整螺钉锁紧力微调C型筒体的开口抱紧量，适配不同公差等级的轴件，在对传动精度要求不高的手动调整机构、小型物料推送机构中，甚至可以通过增减耳片与基座之间的薄垫片，调整轴件的中心高度，补偿装配累积误差。

　　从加工实现的角度看，这类零件如果采用金属切削加工，一般选用圆钢坯料，先车削外圆与内孔至尺寸，再通过铣床铣削C型开口与两侧安装耳，最后钻安装孔、去毛刺，适合小批量定制加工；如果用于载荷较小的教学演示、桌面级设备场景，也可采用工程塑料3D打印制作，打印时需注意筒体轴向与打印平台保持平行，避免层间受力方向与载荷方向垂直导致的强度不足。在实际建模过程中，需要重点管控内孔的圆柱度、两个安装孔的同轴度、耳片端面与筒体轴线的平行度这几个关键形位公差，这些参数直接影响零件装配后的运行顺畅度，若公差设置不合理，很容易出现轴件转动卡涩、安装后零件歪斜、螺钉锁紧时零件变形等实际装配问题。

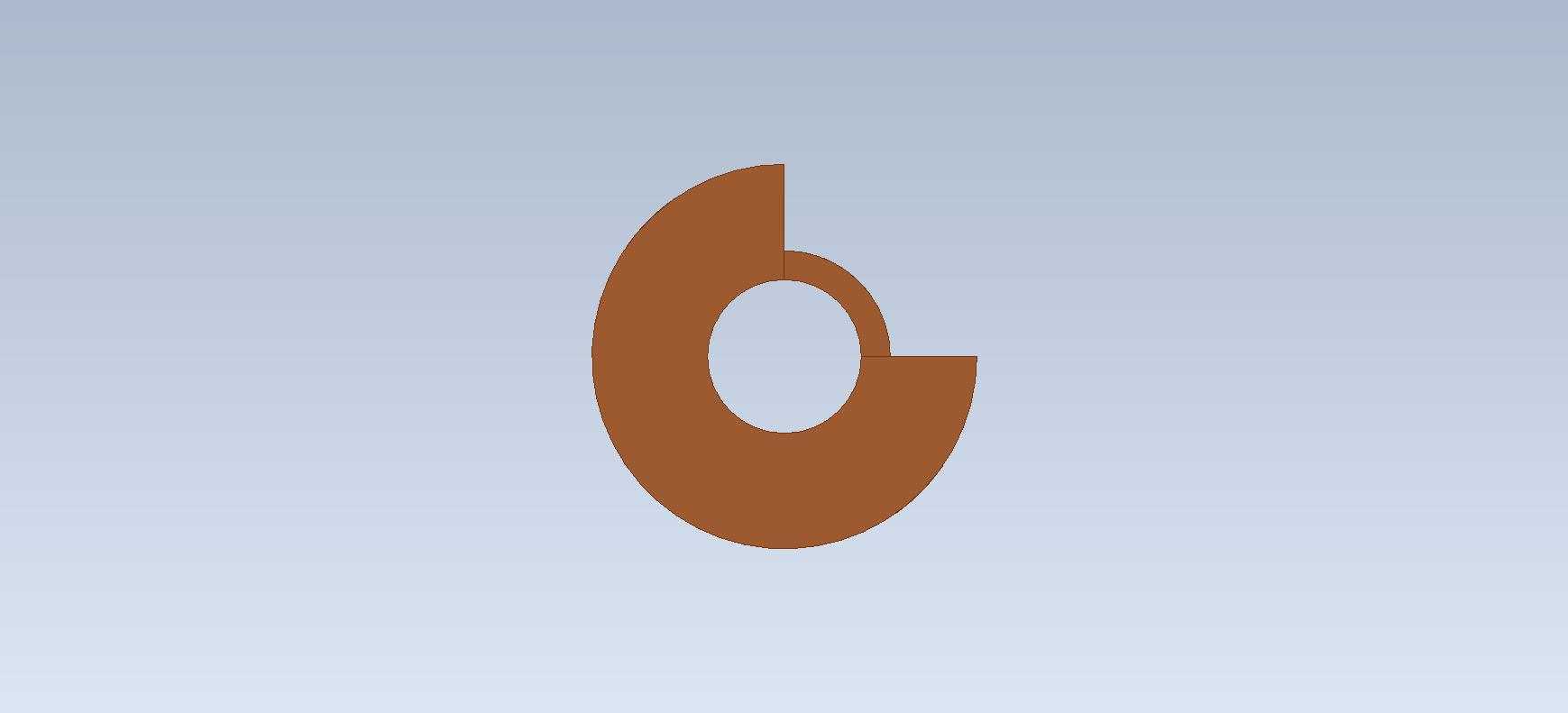

　　这类零件虽然结构不算复杂，却是机械传动支撑结构中的典型基础件，很多初学者在建模时容易忽略圆角过渡、公差匹配这些细节，直接按照轮廓拉伸成型，做出的模型看似外形一致，实际放到工程场景中根本无法满足装配使用要求，建模时需要结合实际装配需求，逐一核对每个结构的功能作用，比如C型开口的宽度尺寸，需要略大于轴径才能实现侧向装轴，开口宽度过小则无法完成侧向装配，开口过大则会导致抱紧力不足，轴件运行时容易出现径向窜动；安装耳的厚度不能过薄，否则螺钉锁紧时容易出现耳片变形断裂，也不能过厚造成材料浪费、安装空间不足。
