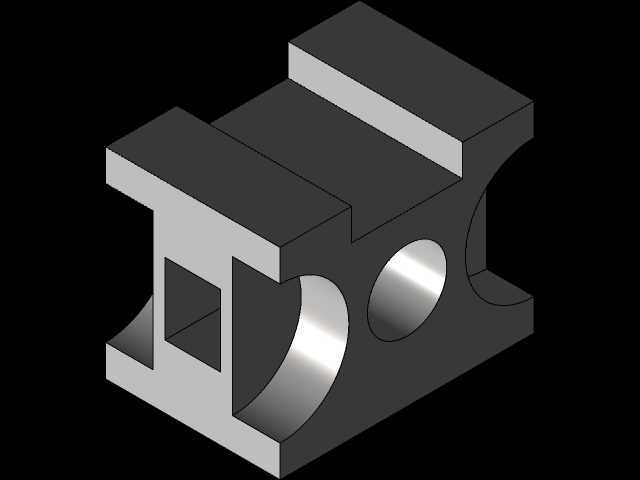

带弧形槽与通孔的机加工支撑块结构

　　该零件属于工装夹具及小型设备配套的支撑类构件，在实际生产场景中，多应用于小型工装台架的定位支撑、手动加工工位的工件承托，也可作为教学实训环节的基础建模练习载体，帮助初学者掌握拉伸、切除、圆角等基础建模特征的实操逻辑。从结构功能来看，零件主体采用对称式块体设计，顶部设置两处平行的凸台结构，凸台之间形成的凹槽可作为定位槽，适配对应厚度的板类工件嵌入，实现横向自由度的限制，避免装夹过程中工件出现侧滑偏移。零件两侧设计的内凹弧形槽，一方面可降低零件整体重量，减少原材料消耗，另一方面弧形面可作为圆柱类工件的辅助定位面，当需要承托轴类小零件时，弧形面能够与圆柱面形成线接触支撑，提升装夹的贴合度。

　　零件正面设置的两处圆形通孔，大直径通孔可作为穿装固定螺栓的过孔，适配常用的内六角螺栓规格，用于将支撑块整体锁紧在工装基板或工作台面上，小直径方形通孔可作为定位销孔，配合圆柱销使用，进一步限制支撑块的转动自由度，保证安装后的位置精度。设计过程中，所有棱边均做了等半径圆角处理，既避免了尖锐棱边在搬运、装夹过程中划伤操作人员，也能减少应力集中现象，提升零件在承受交变载荷时的结构强度，避免尖角位置出现应力开裂的问题。从安装边界来看，零件底部为完整平面，可完全贴合工作台的T型槽台面或工装基板表面，安装时无需额外加工适配面，底部平面的平面度公差可控制在0.02mm以内，保证安装后不会出现翘曲晃动。

　　零件的整体外形尺寸适配小型工装的安装空间，宽度方向的尺寸可适配常规台虎钳的夹持范围，既可以单独作为支撑块使用，也可以成对组合使用，构成更长的支撑面，承托长度更大的条形工件。在建模逻辑上，该零件采用基础特征叠加的设计思路，首先通过拉伸凸台构建主体块体轮廓，之后依次通过拉伸切除完成顶部凹槽、侧面弧形槽、正面通孔及方孔的特征构建，最后通过圆角特征完成所有棱边的工艺处理，整个建模流程逻辑清晰，特征树层级简洁，便于后续的参数修改，若需要调整支撑高度，可直接修改主体拉伸特征的尺寸参数，所有关联特征会自动更新，无需重新绘制草图。

　　实际应用中，该零件可采用45号钢作为加工原材料，通过铣削、钻削工序即可完成加工，加工成本较低，也可根据使用场景的不同更换为铝合金或工程塑料材质，满足轻量化或绝缘场景的使用需求。零件侧面的弧形槽曲率经过适配设计，可匹配常见直径范围的圆柱工件，无需额外加工适配垫片，即可实现稳定承托，在手动装配工位、钳工实训工位、小型检测设备的工件承托场景中都能发挥作用。
