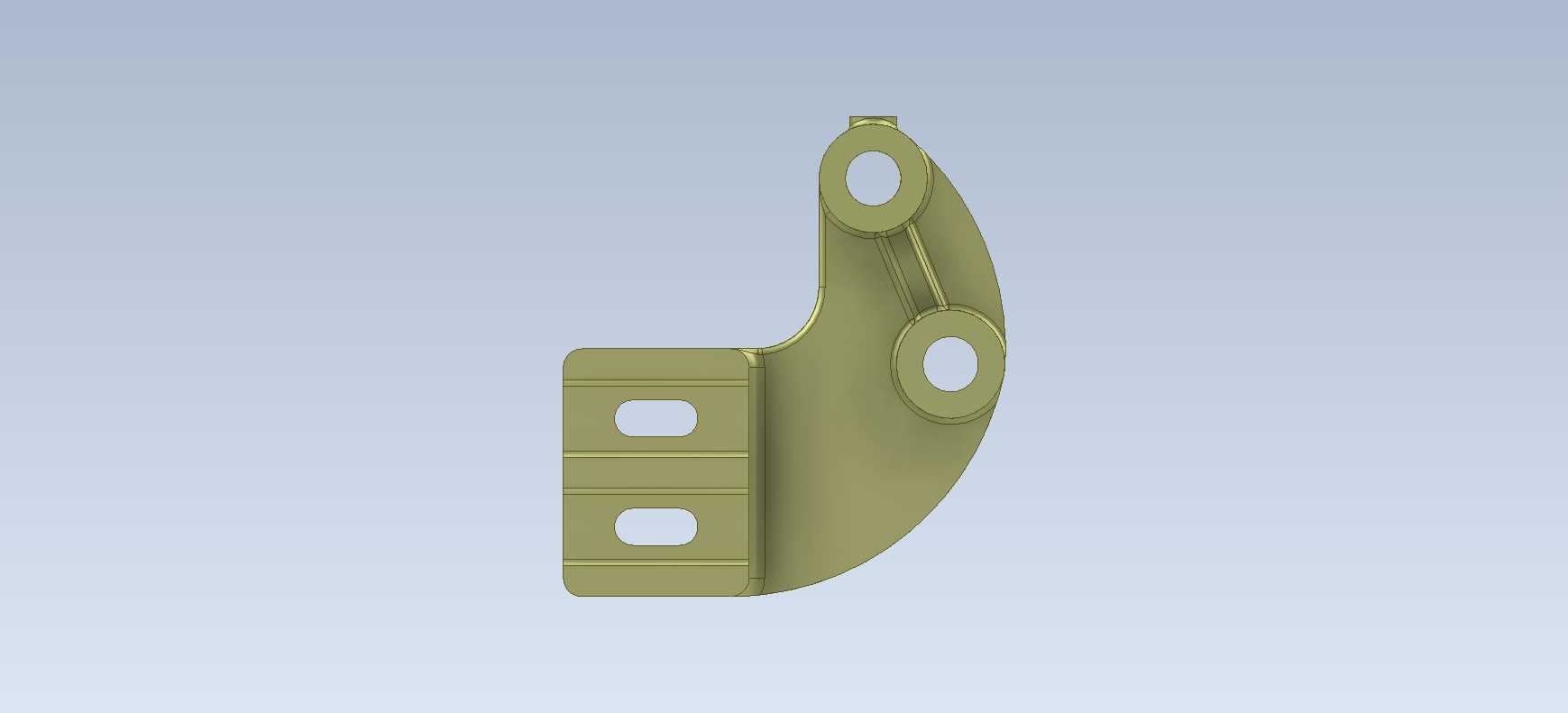

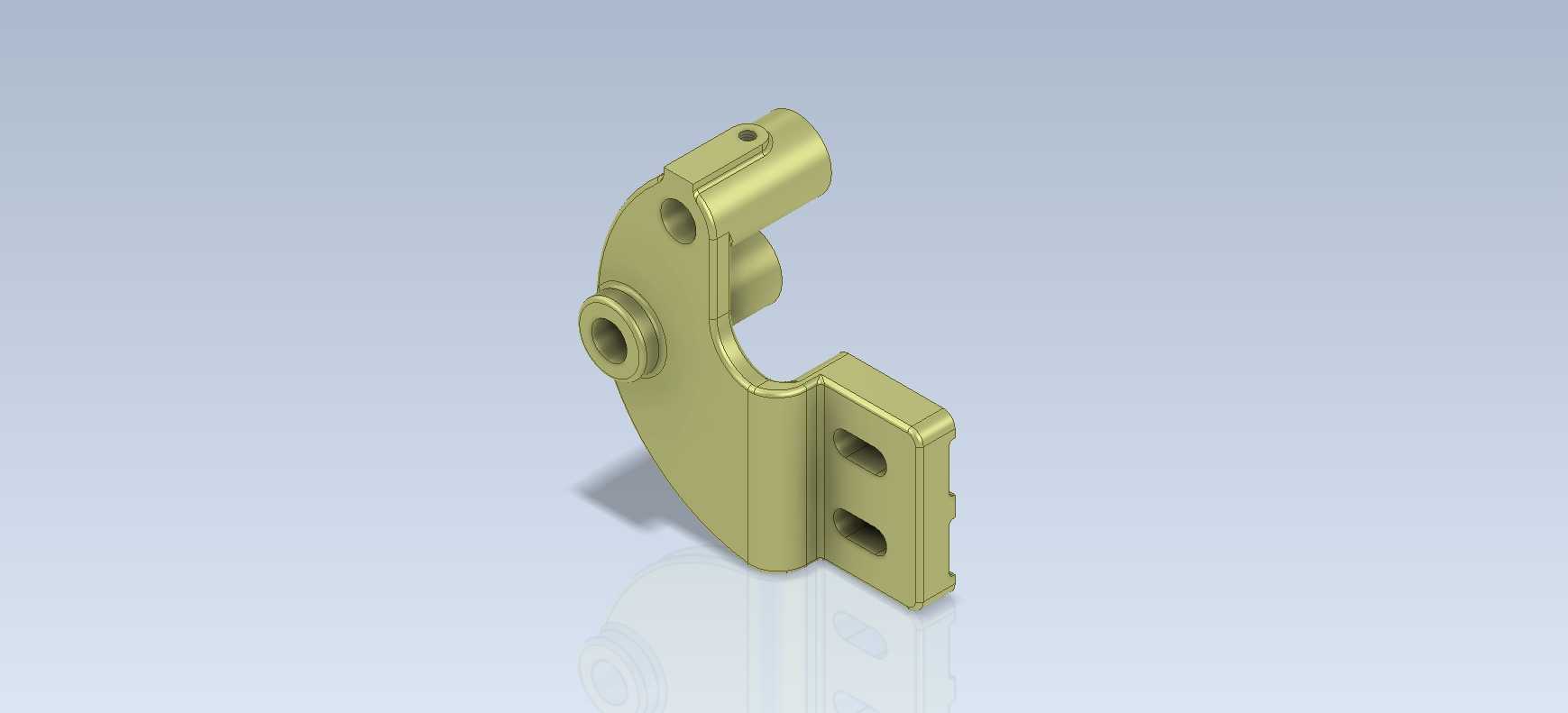

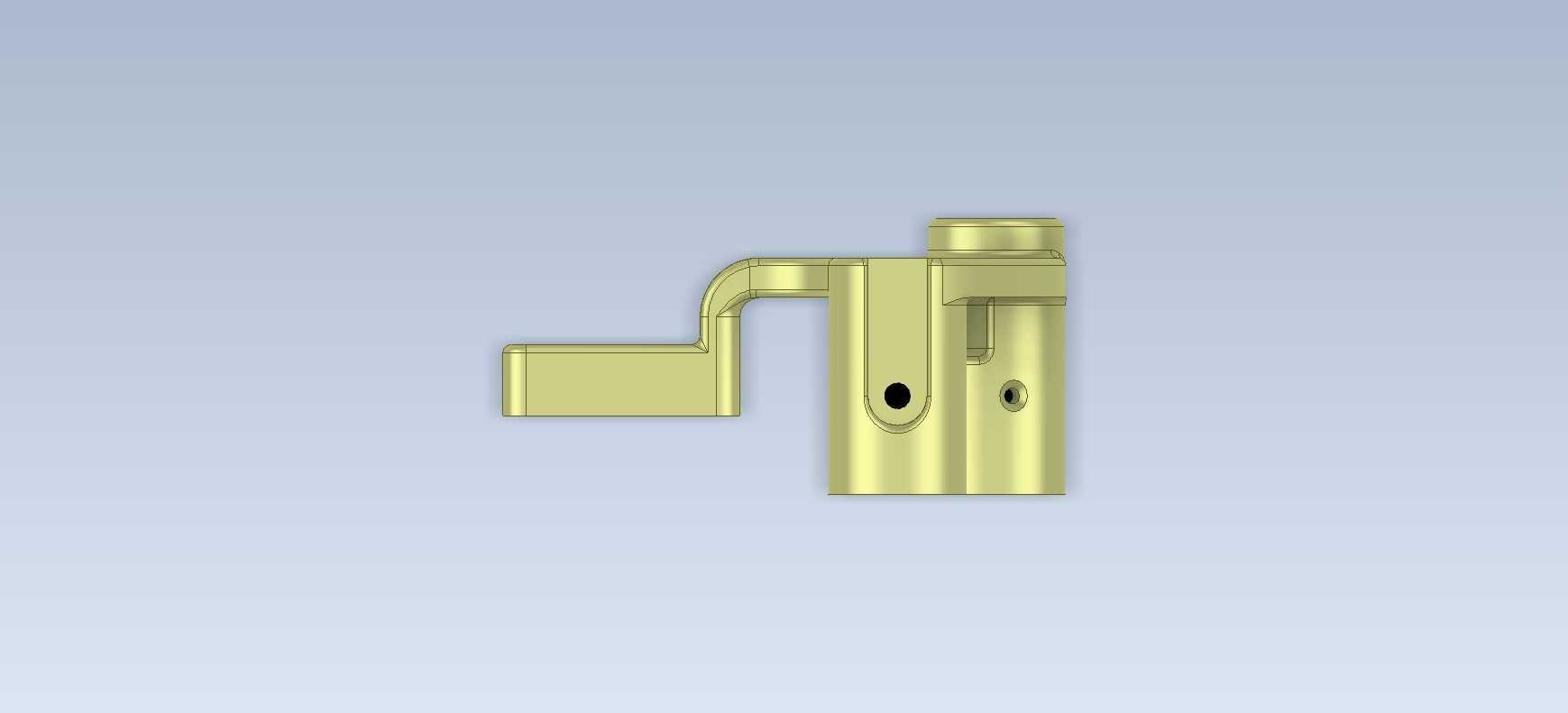

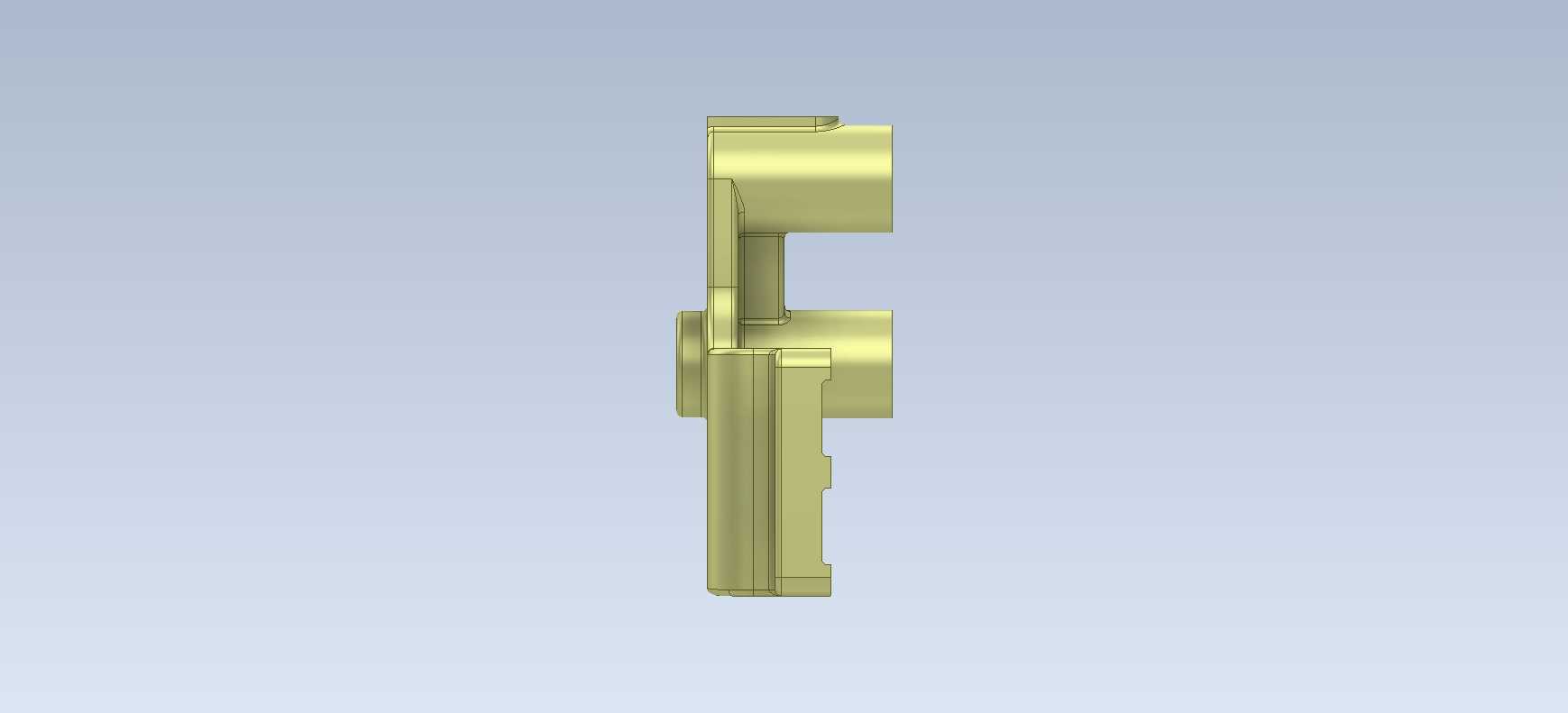

双筒带安装座机械支架结构练习件

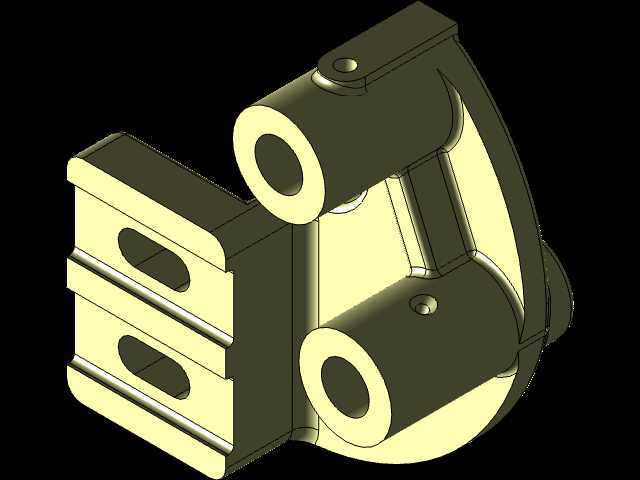

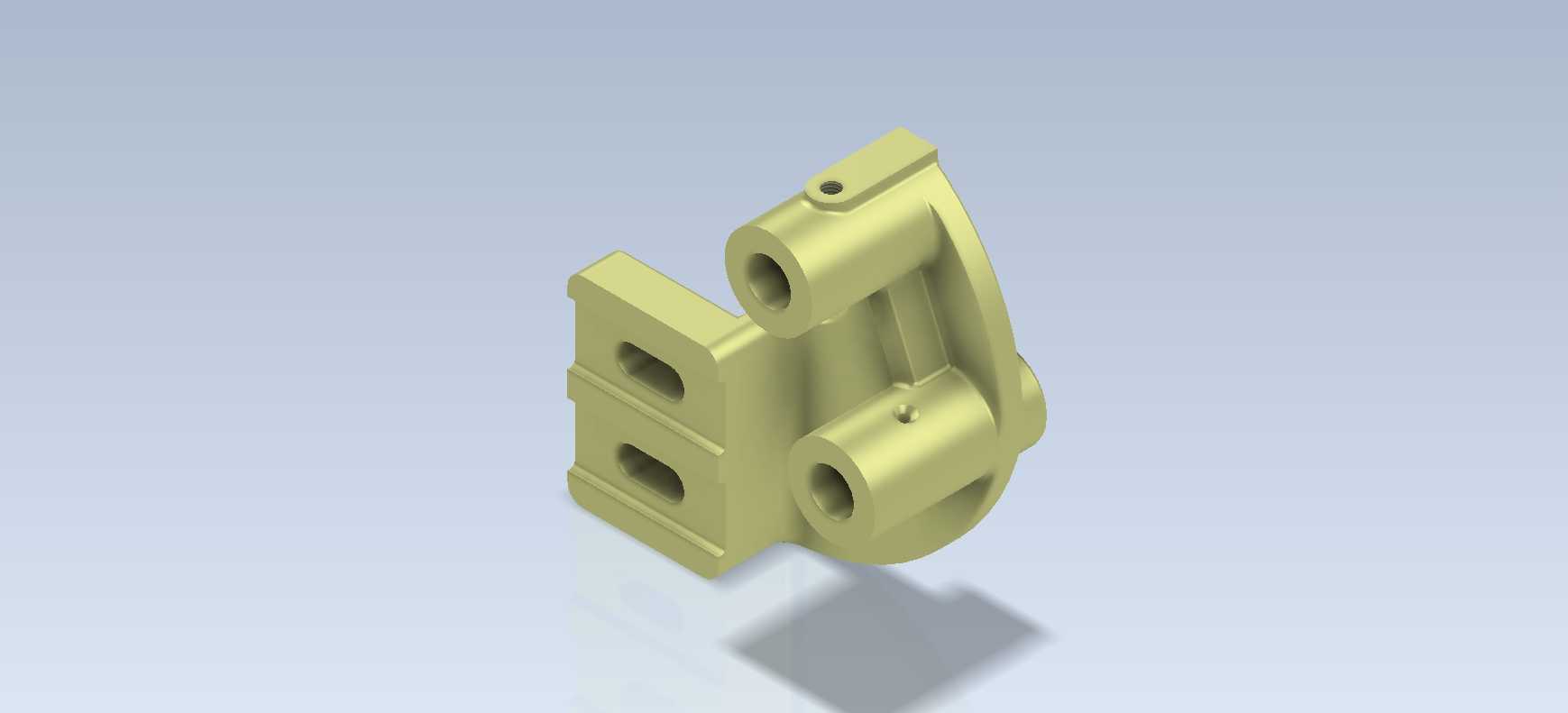

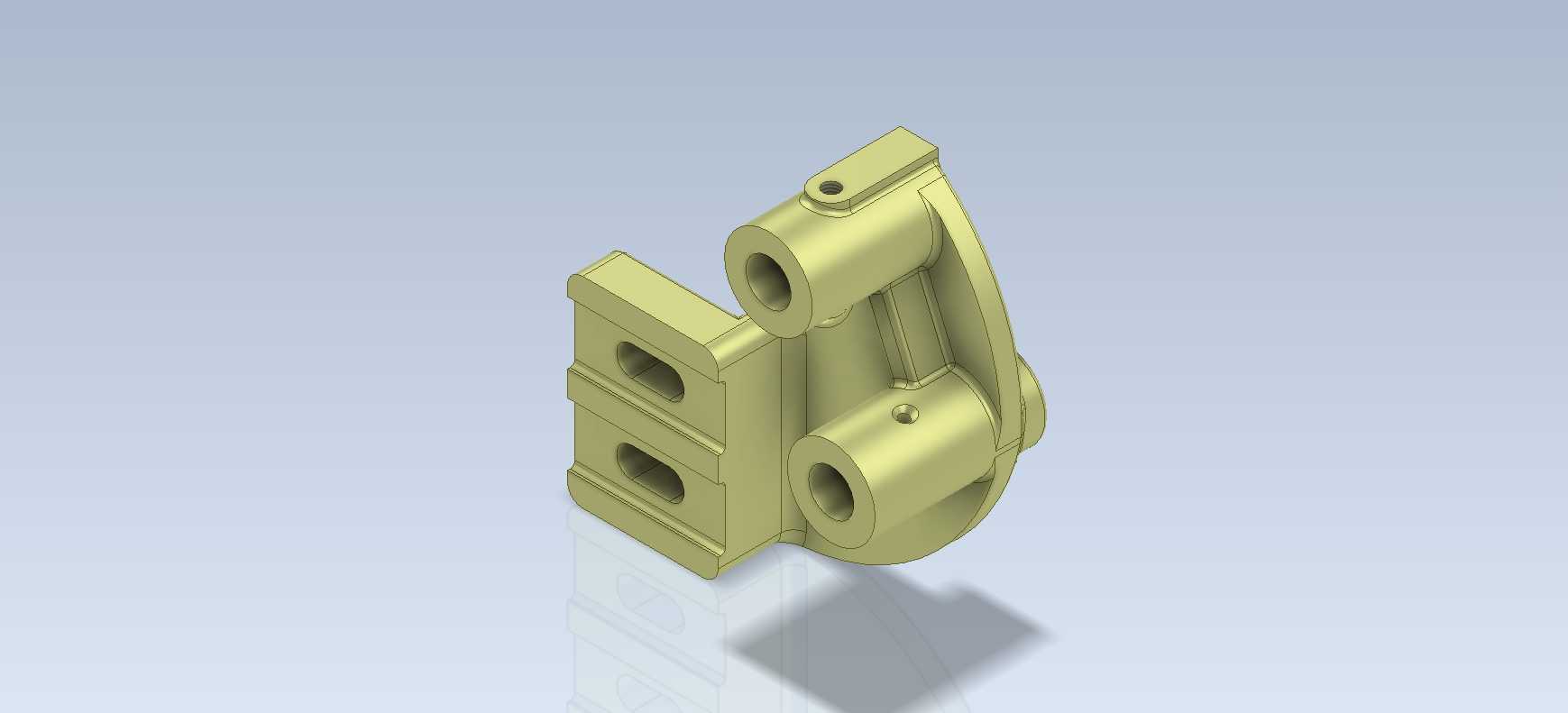

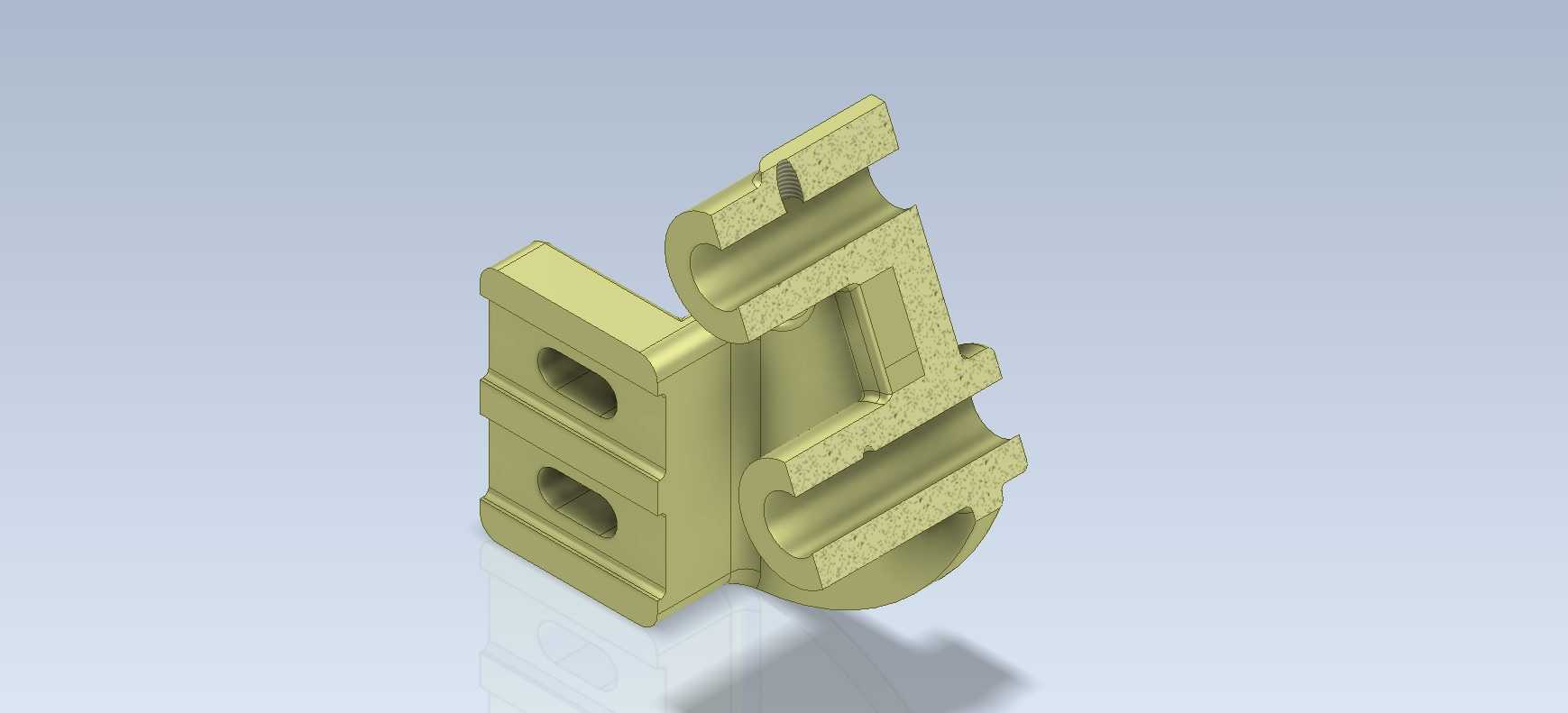

　　这类双筒带安装座的支架构件，常见于中小型工业设备的动力传输辅助单元、工装夹具的定位支撑模块，以及小型自动化生产线的工位转接部位，核心作用是为轴类零件、导向杆类零件提供稳定的回转支撑，同时通过侧边的安装槽位完成与设备基体的刚性连接，避免传动部件运行过程中出现径向窜动、安装偏移的问题。从结构设计逻辑来看，主体采用一体化铸造成型后做机加工的工艺路径，两个同轴度要求较高的筒状支撑孔分别位于构件上下两端，孔内壁预留了轴承安装的配合公差带，可适配标准深沟球轴承或者自润滑轴套的压装需求，孔端的倒角设计既方便装配时的导向导入，也能去除机加工产生的毛刺锐边，避免装配过程中划伤操作人员或者配合零件表面。

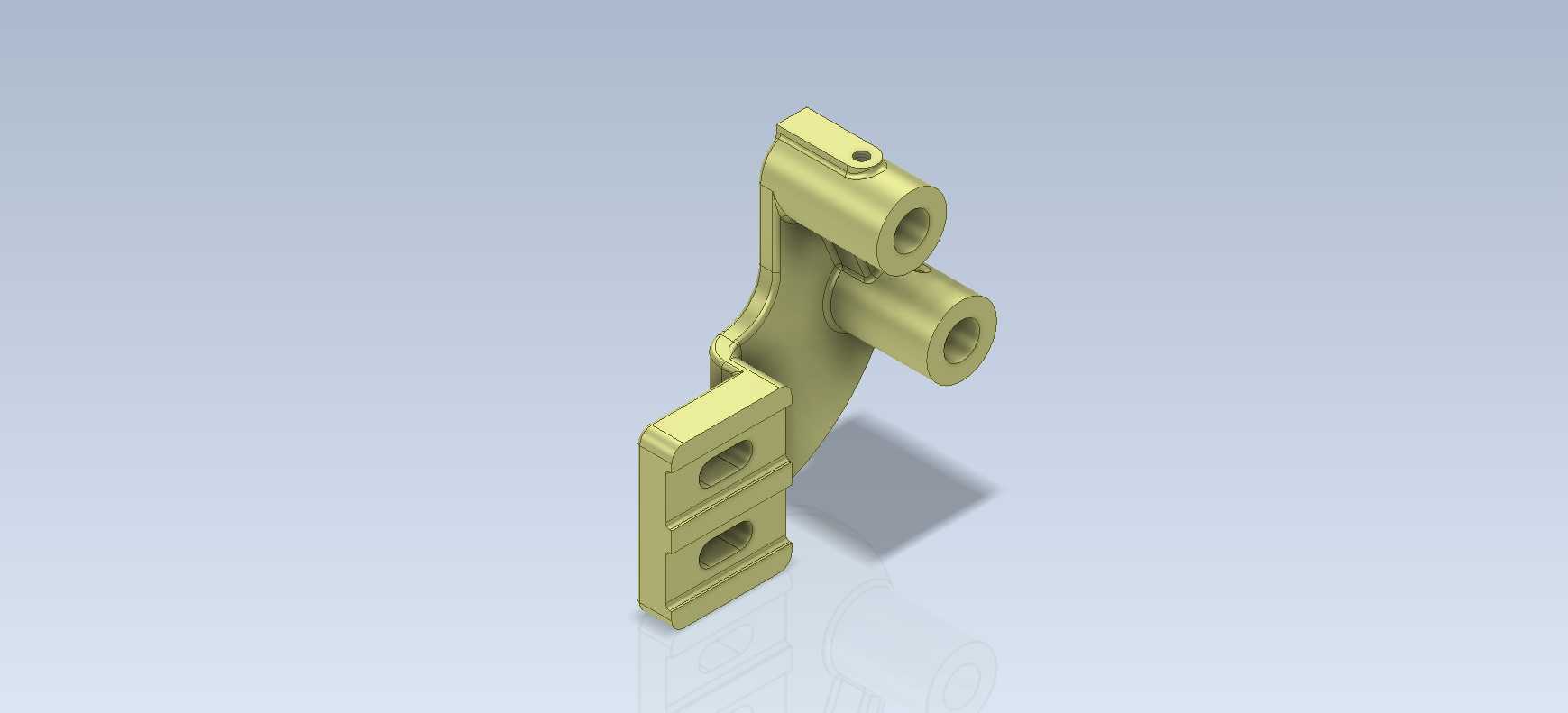

　　构件侧边的凸台安装位设置了两个对称的长圆形安装槽，而非传统的圆孔设计，这种结构的优势在于现场安装时可以根据实际装配误差做小范围的位置调整，补偿前期基体焊接或者机加工产生的位置度偏差，降低装配环节的修配工作量，长槽的边缘做了局部加厚处理，避免螺栓锁紧时应力集中导致构件局部变形。两个筒状支撑结构之间的连接筋板采用了变厚度的过渡设计，靠近安装座的位置筋板厚度更大，向远端筒结构延伸时逐步收薄，既保证了整体结构的刚性，满足支撑部位承受径向载荷时的强度要求，避免长期受载出现结构变形，也尽可能控制了构件的整体重量，减少材料的不必要损耗。

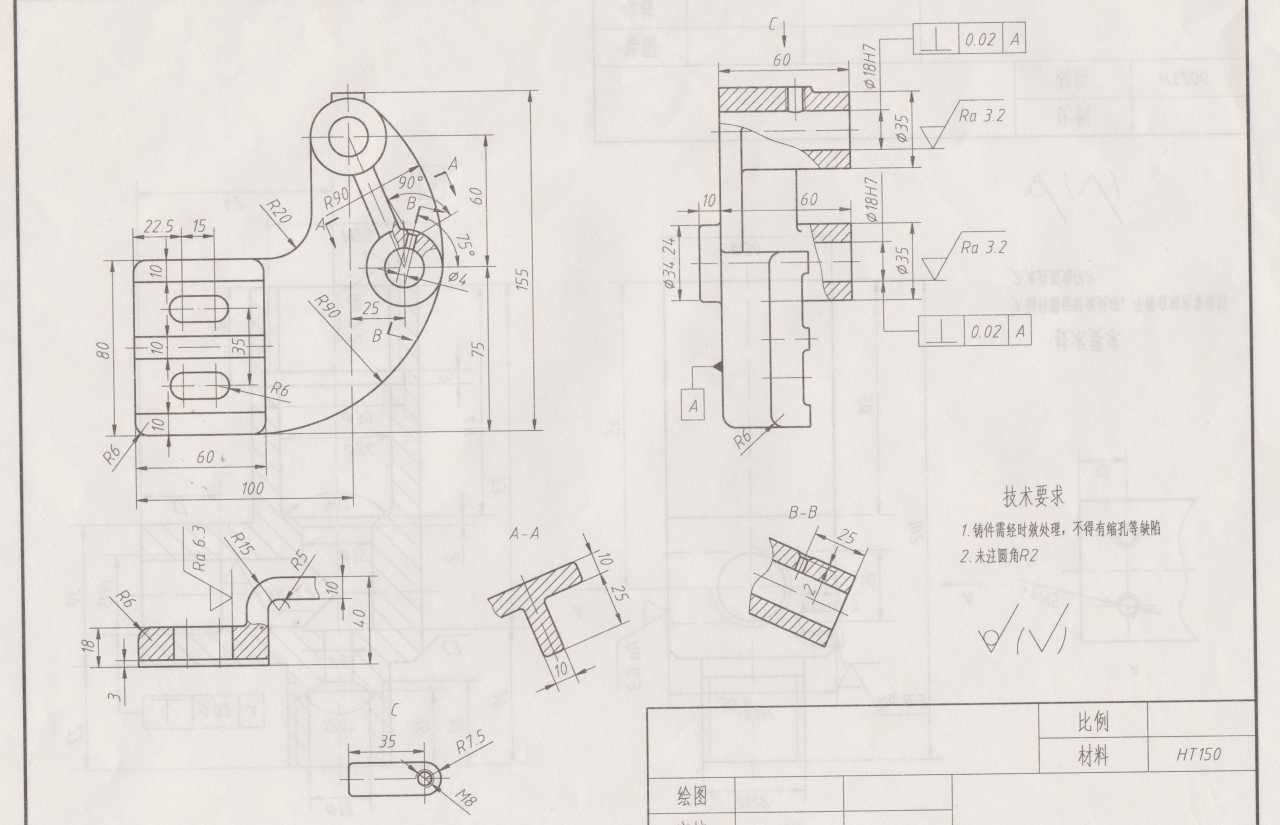

　　从安装边界来看，构件的整体安装基面为侧边凸台的背面，该平面在加工时需要保证平面度公差在0.05mm以内，确保安装后与设备基体贴合紧密，不会出现装配间隙导致的支撑精度下降；两个支撑孔的轴线平行度公差需要控制在0.02mm范围内，否则会导致穿入的轴类零件出现卡滞、运转阻力过大的问题，加速轴承或者轴套的磨损。在实际建模练习过程中，这类零件的建模重点在于特征的顺序规划，首先需要绘制主体的拉伸轮廓，完成基础基体的构建，之后通过拉伸切除做出两个支撑孔的基本形态，再通过镜像、阵列特征完成安装槽的结构制作，最后添加圆角、倒角等工艺特征，建模过程中需要重点关注各个配合面的尺寸公差标注逻辑，区分加工面与非加工面的精度要求，理解工艺结构对零件实际生产装配的影响。

　　这类支架在实际使用场景中，往往不会单独作为功能件存在，而是作为设备整体结构中的一个连接支撑节点，需要匹配对应的轴件、轴承、紧固件共同完成装配，因此设计时除了考虑零件本身的结构强度，还需要预留足够的装配操作空间，比如螺栓锁紧时的扳手操作空间、轴承压装时的工装避让空间，避免出现结构设计完成后无法顺利装配的问题。在日常的结构设计练习中，这类零件能够很好地训练工程师对铸造件工艺结构、机加工公差配合、安装适配性的综合把控能力，区别于简单的方块类拉伸练习，这类带异形筋板、多组配合特征的零件，需要设计者在建模初期就理清各个特征之间的父子关系，避免后续修改特征时出现特征报错、关联断裂的问题，同时也能帮助设计者建立面向生产实际的设计思维，而不是单纯追求外形的相似，忽略零件实际加工、装配环节的可行性。
