锥柱组合式机械连接支撑构件

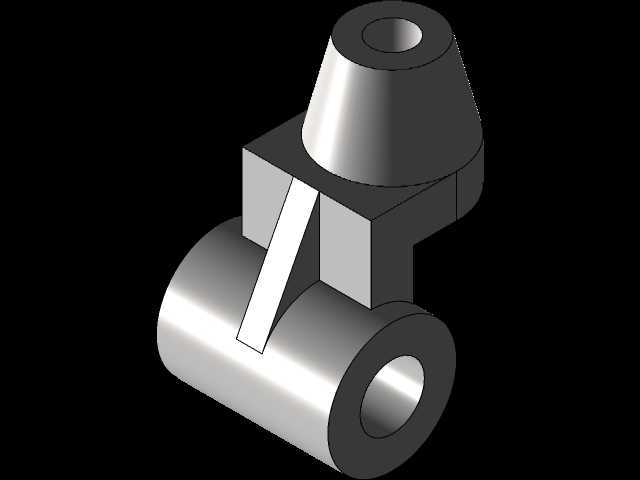

　　这类带加强筋的锥柱组合铰接构件，在轻工输送线的张紧调节机构、小型工装夹具的角度调整单元里应用十分广泛，很多现场做设备改造的工程师都接触过类似结构——下方的横向圆柱筒是铰接回转的核心载体，内部通孔用来穿装铰接销轴，和设备机架上的固定耳座配合，实现整个构件绕销轴的小角度摆动，上方的锥台结构顶端同样带同轴通孔，用来连接调节螺杆或者联动拉杆，把摆动位移传递到执行端，中间的斜向加强筋是整个结构的受力关键，很多新手建模的时候容易忽略筋板的受力走向，实际工况下，当锥台顶端受拉杆的斜向拉力时，锥台和横向圆柱筒的直角衔接处会产生很大的应力集中，没有加强筋的话，反复摆动几十次就会在衔接拐角处萌生疲劳裂纹，严重的话直接断裂停机。

　　从安装边界来看，横向圆柱筒的外径要和配套耳座的开口宽度留0.2到0.5毫米的装配间隙，不能做的太满，不然现场装配的时候销轴穿不进去，还容易因为加工误差导致卡滞，筒内的通孔直径要比选用的销轴直径大0.1毫米左右，兼顾转动灵活性和同轴度要求，避免间隙过大导致摆动时出现窜动异响。上方锥台的锥度设计不是随意定的，要根据实际的摆动行程来算，当构件绕下方销轴摆到最大角度时，锥台的侧壁不能和周边的机架结构发生干涉，很多新手建模的时候只画静态位置，不做运动干涉检查，实际装到设备上一摆动就蹭到旁边的钣金护板，只能现场打磨修配，耽误安装进度。

　　设计这类构件的时候，首先要确定两个铰接孔的中心距，这个尺寸是整个机构的核心参数，直接决定了调节行程的大小，中心距算错了，整个机构的调节范围就达不到设计要求，后续改都没法改。加强筋的厚度要根据实际受力来选，一般取横向圆柱筒壁厚的0.8到1.2倍，筋板和两个主体结构的衔接处要做圆角过渡，不能直接做直角连接，直角处的应力集中系数能达到3以上，很容易成为疲劳失效的起始点，圆角半径一般取壁厚的0.3倍左右，既能降低应力集中，也不会因为圆角太大导致局部结构臃肿，和周边零件产生干涉。

　　从加工工艺性来说，这个构件如果采用金属切削加工，横向圆柱筒的两个端面要和内孔保持垂直，垂直度公差要控制在0.05毫米以内，不然销轴穿装之后会出现别劲的情况，转动阻力大，磨损也快。锥台顶端的通孔要和下方圆柱筒的内孔保持设计要求的位置度，两个孔的平行度或者角度公差要根据机构的运动精度要求来定，一般普通的输送线调节结构，角度公差控制在0.1度以内就足够用，不用追求过高的精度，不然加工成本会上升很多。如果是采用铸造工艺做毛坯，各个衔接处的铸造圆角要统一，拔模斜度取1到1.5度，方便脱模，减少后续机加工的余量。

　　实际使用的时候，下方圆柱筒和销轴的配合面要定期加注润滑脂，减少转动磨损，延长构件的使用寿命，很多现场维护的时候容易忽略这个位置的润滑，用个半年左右铰接孔就磨出椭圆，导致整个机构的调节精度下降，出现松旷的情况。加强筋的位置要避开润滑脂注油嘴的安装位置，不能为了加筋把注油通道挡住，不然日常维护的时候没法加注润滑脂。另外，构件的外露棱边都要做倒角处理，去掉加工毛刺，避免装配的时候划伤操作人员，也能减少应力集中。

　　很多建模练习者做这个结构的时候，容易把锥台和圆柱筒的衔接面做的不贴合，出现缝隙或者重叠的几何错误，导入工程图模块的时候会出现剖面线混乱的问题，实际生产用的模型必须保证各个实体特征完全合并，没有多余的碎面、重叠面，不然后续做有限元受力分析的时候，网格划分会出错，算出来的应力结果完全不准。还有的人做加强筋的时候，筋板的边缘和圆柱面、锥面的衔接不顺畅，出现尖角或者缝隙，实际加工的时候这种位置根本没法做，还会导致应力集中。

　　这类构件虽然看起来结构简单，但是里面涉及到的铰接结构设计、加强筋布局、工艺性考量都是机械结构设计里的基础内容，把这类基础零件的设计逻辑摸透，做复杂设备结构的时候才能少出错误，很多刚入行的工程师觉得这种小零件不重要，随便画个形状就行，结果实际装配的时候出现干涉、强度不足、装配困难等各种问题，反而要花更多的时间去改图返工。
