带加强筋弯臂式支座结构练习构件

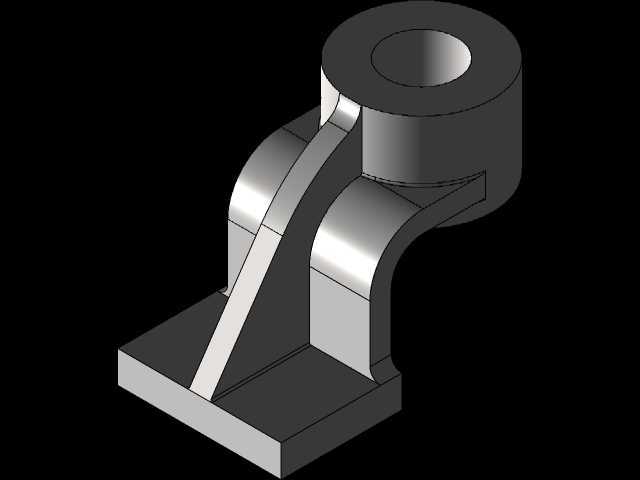

　　在常规小型输送线、非标工装台架的辅助支撑场景中，这类带弯臂结构的支座常被用于承托导向辊轴、小型检测传感器安装架这类需要一定悬挑高度的部件，区别于直筒式立式支座，它的弯臂结构可以避开安装面上方的管线、相邻构件干涉区域，在有限的设备安装空间里完成支撑点位的布设。从结构功能来看，底部的矩形安装板是整个构件的承载基础，板件上预留的安装孔位可配合内六角螺栓将整个支座固定在型材架或者设备基板上，安装板的厚度经过受力校核，能够抵消上部悬挑结构带来的倾覆力矩，避免长期受载后出现底座变形的问题。

　　上部的同轴筒状结构是核心的功能安装位，内孔的公差带按照间隙配合设计，可穿装光轴、铰接销轴这类回转连接件，筒身的壁厚满足径向受力要求，当穿装的轴类部件承受径向载荷时，筒壁不会出现局部压溃变形。连接底座与上部筒身的弯臂部分采用了渐变圆弧过渡，没有生硬的直角转折，这种设计一方面可以降低应力集中系数，在承受交变载荷时减少裂纹萌生的概率，另一方面也能优化铸造或者铣削加工时的工艺性，避免清根困难的问题。弯臂侧面增设的三角形加强筋是整个结构的关键补强设计，筋板从安装板上表面一直延伸到上部筒身的下侧外壁，刚好填补了弯臂悬挑带来的受力薄弱区，不需要额外增加整个弯臂的壁厚就能大幅提升结构的抗弯刚度，有效控制构件的整体重量。

　　从建模练习的角度来看，这个构件涵盖了机械结构设计里最常见的特征组合：拉伸凸台、拉伸切除、圆角过渡、筋特征、同轴孔系设计，每一处特征的尺寸设定都对应实际加工的工艺要求，比如安装孔的沉头深度要匹配常用螺栓的头部尺寸，圆角半径不能小于加工刀具的最小半径，筒身内孔的长度要满足穿装轴件的配合长度要求。实际选型使用时，需要先确认安装面的平面度，若安装基板存在局部翘曲，强行锁紧螺栓会导致底座变形，进而影响上部筒孔的同轴度，造成穿装的轴件转动卡滞。安装孔的孔距要和底部型材的槽宽或者基板的预设孔位对齐，避免出现螺栓无法穿装的问题。上部筒孔的轴线高度是核心安装边界尺寸，这个尺寸决定了被支撑部件的最终安装高度，设计时要结合相邻部件的位置公差做校核，防止出现装配后部件位置错位的情况。筋板的厚度不需要设置过大，通常取主体壁厚的0.7-0.8倍即可，过厚的筋板在铸造时容易出现缩孔缺陷，在铣削加工时也会增加不必要的材料去除量，提升加工成本。弯臂处的圆弧过渡半径要根据受力大小调整，承受载荷越大的场景，过渡圆角的半径也要相应增大，进一步分散应力集中点的受力。

　　对于建模初学者来说，绘制这个构件时可以先从底部安装板的轮廓开始绘制，依次向上构建弯臂和上部筒身的基础实体，再添加筋特征和各处圆角，最后做安装孔和内孔的切除，建模过程中要注意各个特征之间的父子关系，避免后续修改尺寸时出现特征报错。这类结构虽然看起来简单，但涵盖了机械结构设计里的基础受力逻辑、工艺性考量、装配边界校核等核心知识点，反复练习这类构件的建模，能快速建立起从二维图纸到三维实体的映射思维，也能在建模过程中理解每一处结构设计的实际用意，而不是单纯堆砌软件操作指令。在实际的设备改造场景中，这类支座还可以根据现场需求做微调，比如在上部筒身侧面加装顶丝孔，用来固定穿装的轴件防止轴向窜动，或者在安装板上增加长圆孔，方便安装时调整支座的固定位置，适配现场的安装误差。
