双向跨度垫与支撑框架组合结构设计

　　这套双向跨度垫与支撑框架组合构件，主要应用在工装夹具定位、小型设备机架辅助支撑、生产线工位载具的限位承力场景中，日常在电子元器件组装工位、小型五金件冲压辅助定位、变压器线圈绕制工装的侧向支撑环节都能见到这类结构的身影。很多一线结构设计人员在做小型工装的定位模块时，经常会遇到双向跨度方向的支撑高度差问题，单一垫块只能解决单方向的高度补偿，遇到两个垂直方向都需要定位承力的场景，就需要搭配不同规格的垫块反复调整，不仅装配效率低，长期受交变载荷后还容易出现垫块移位、定位精度偏移的问题，这套组合结构就是针对这类痛点做的整合设计。

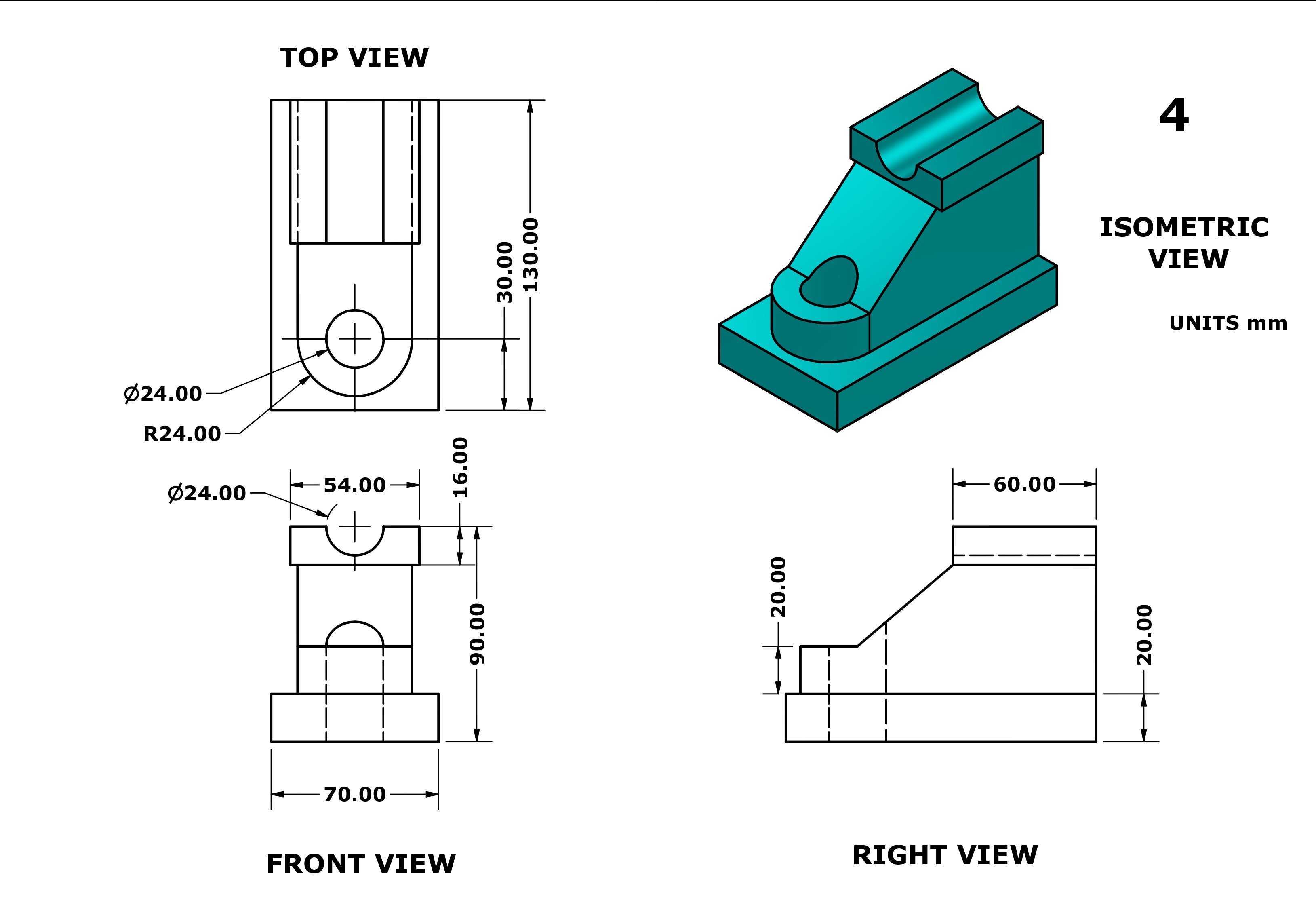

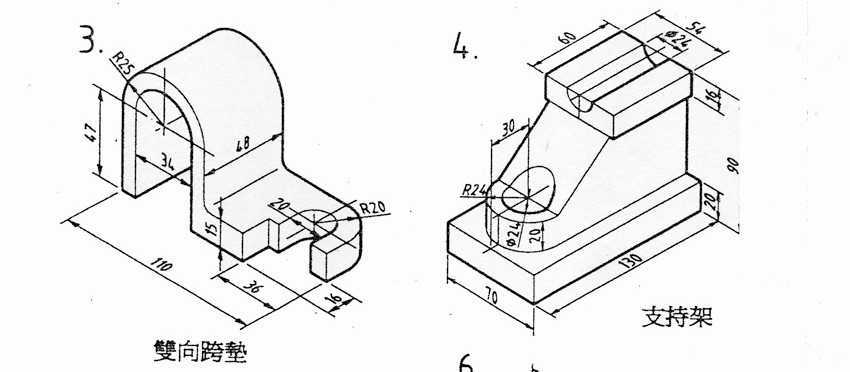

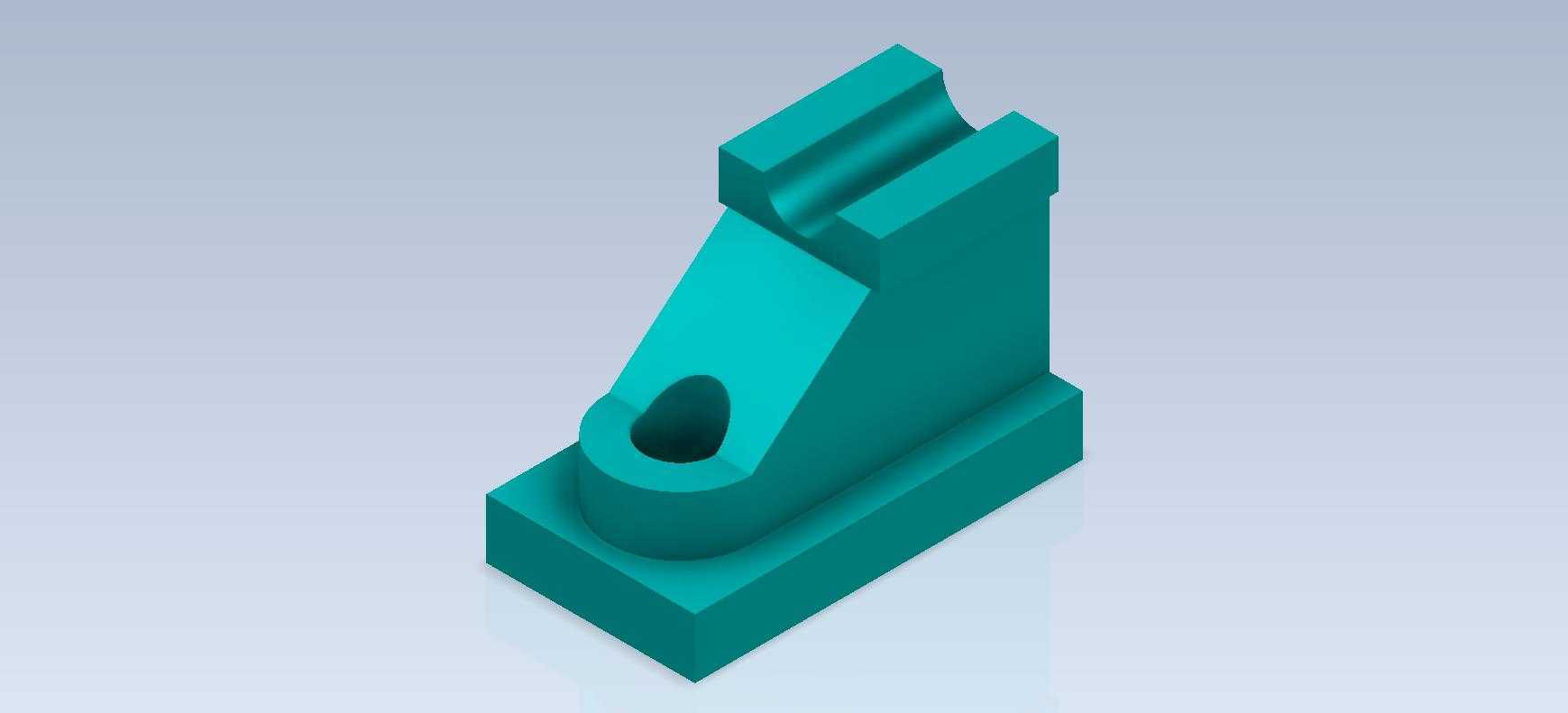

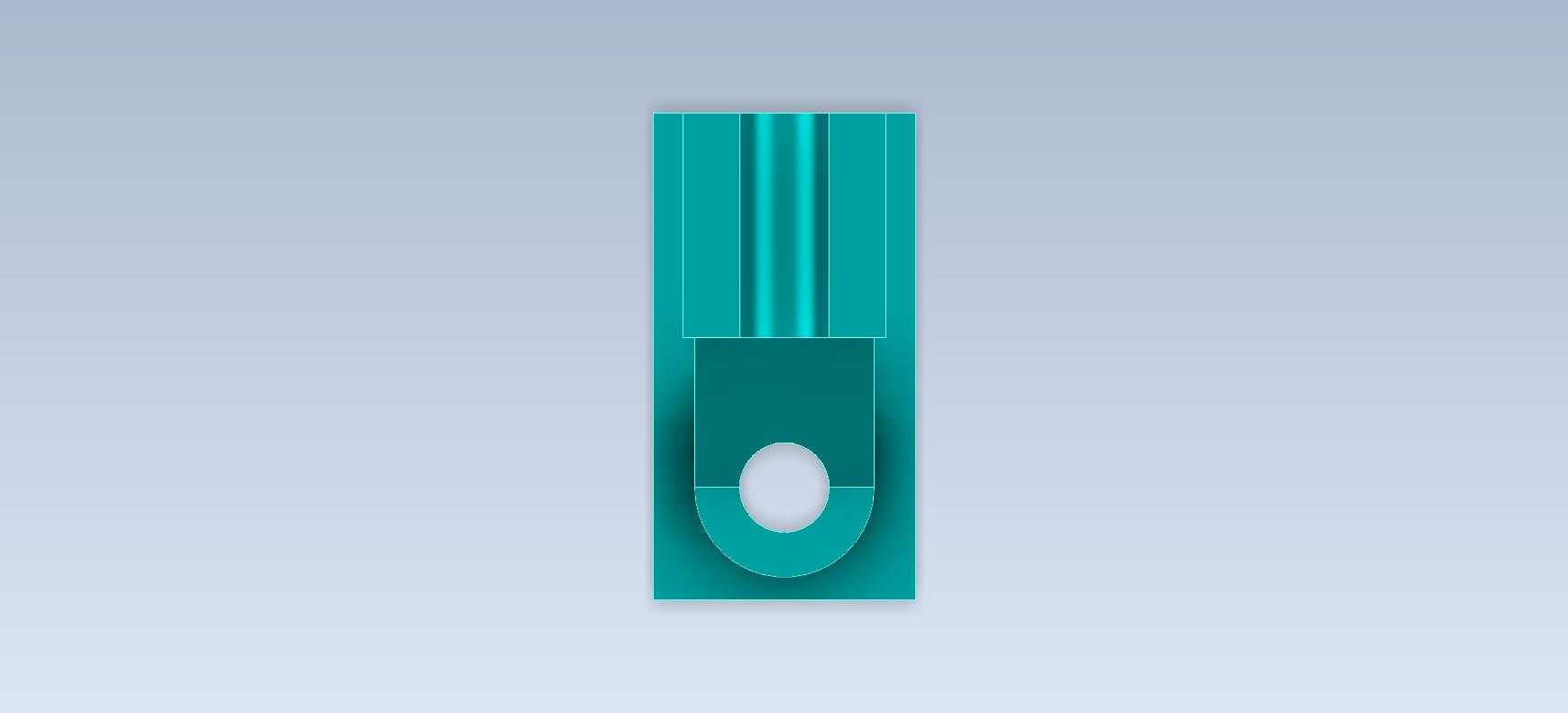

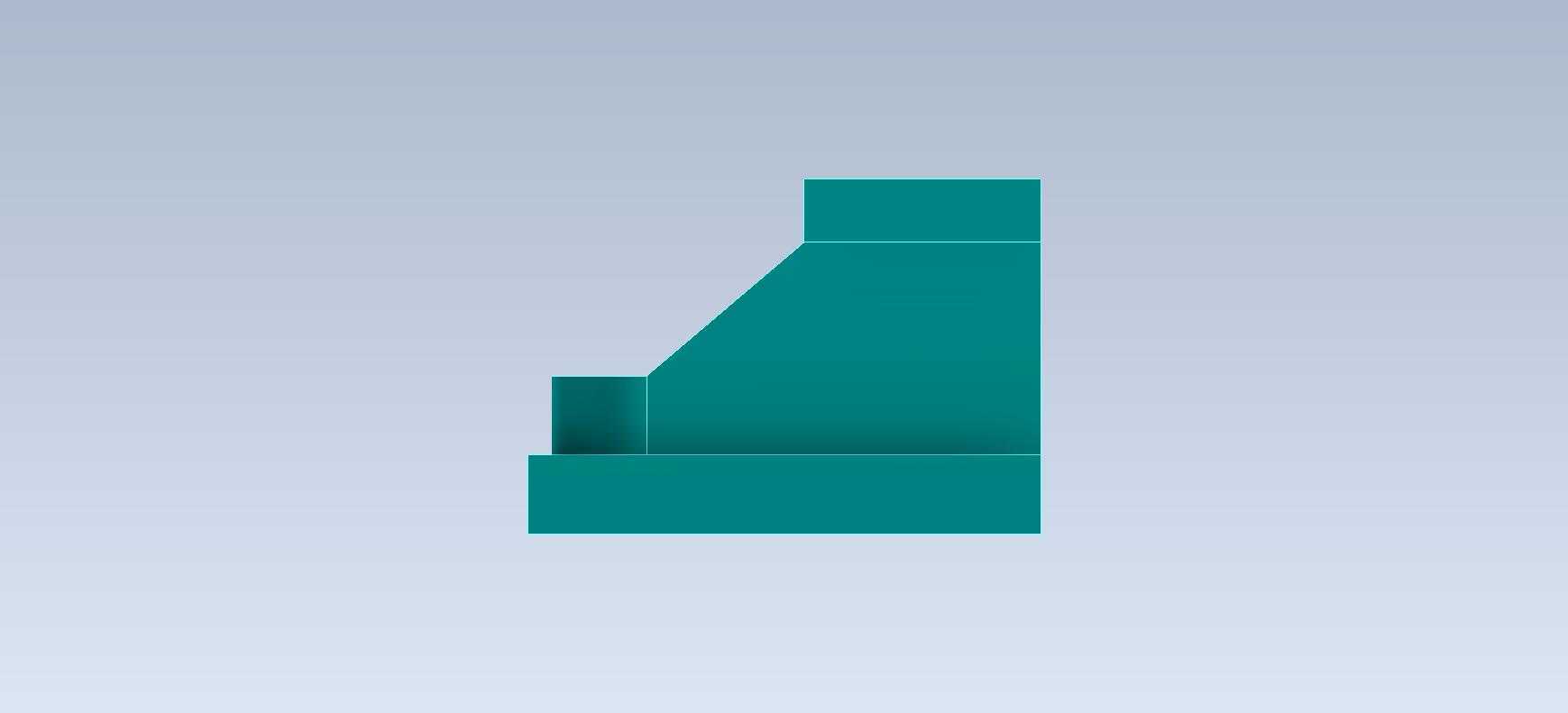

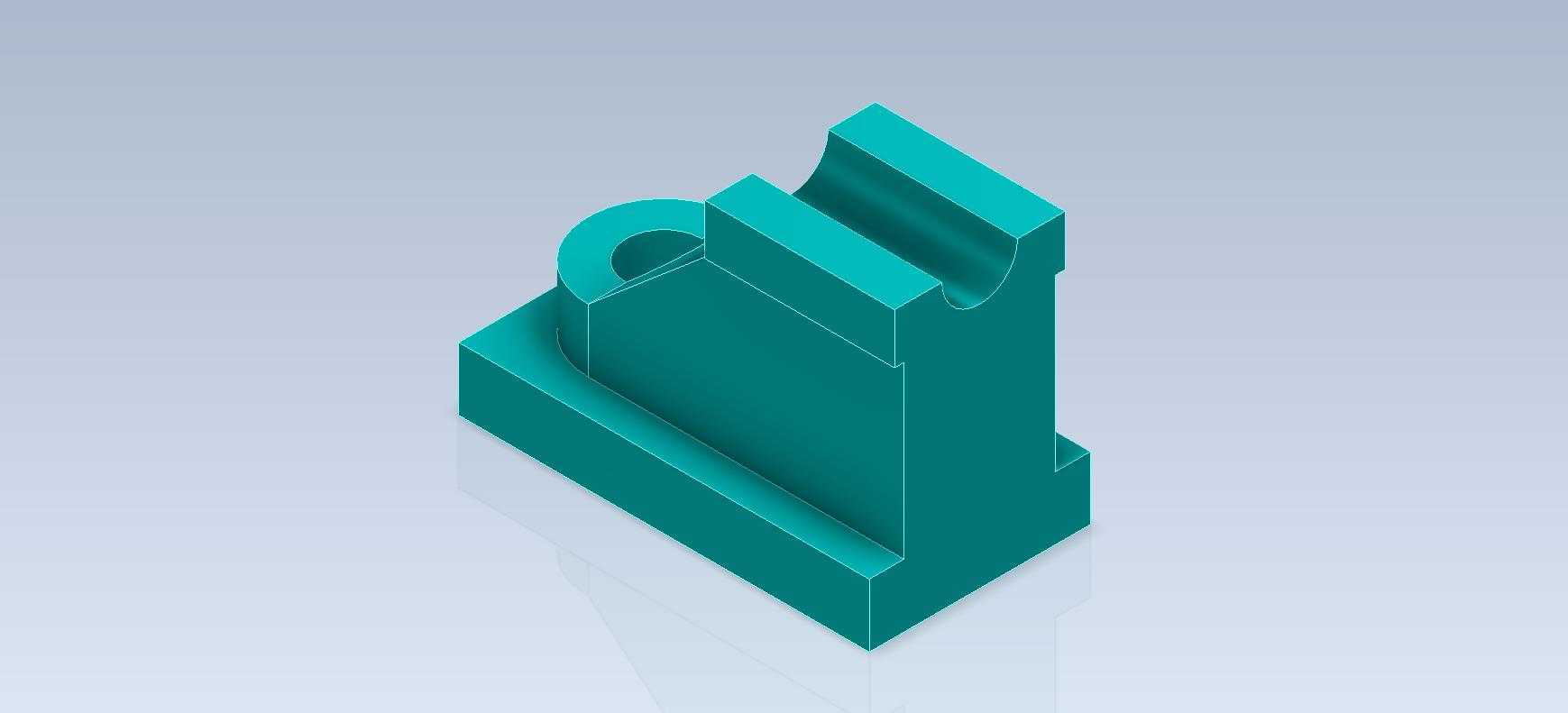

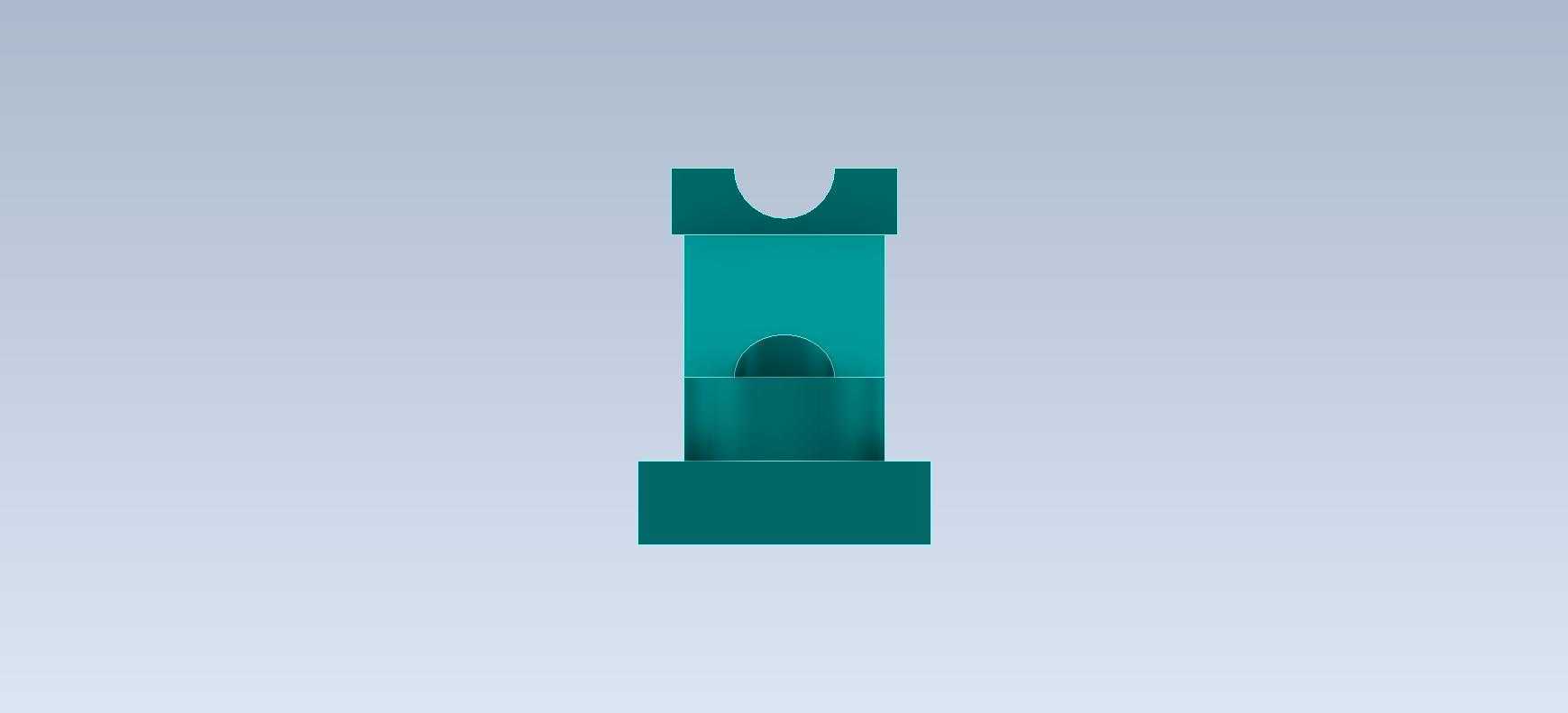

　　从功能特性上看，深色调的支撑框架主体承担主要的竖向承力任务，其底部做了加宽的方形安装基面，基面预留的沉孔可以直接通过内六角螺栓固定在工装基板上，安装时不需要额外加工定位槽，只要基板上的螺纹孔位置公差控制在±0.1mm范围内，就能保证框架的安装垂直度。框架上部的卡槽做了双向避让设计，既可以卡入横向的杆件做端部支撑，也能承托平板类工件的侧边，卡槽内侧做了1°的拔模斜度，既方便工件快速取放，也能避免长期摩擦导致的卡槽内壁磨损卡滞。框架侧面的通孔是减重兼工艺孔，在不降低整体结构强度的前提下，能减少30%左右的材料用量，同时这个孔也可以作为销孔使用，穿入圆柱销后能和相邻构件做侧向锁止，防止支撑框架受侧向力时发生偏转。

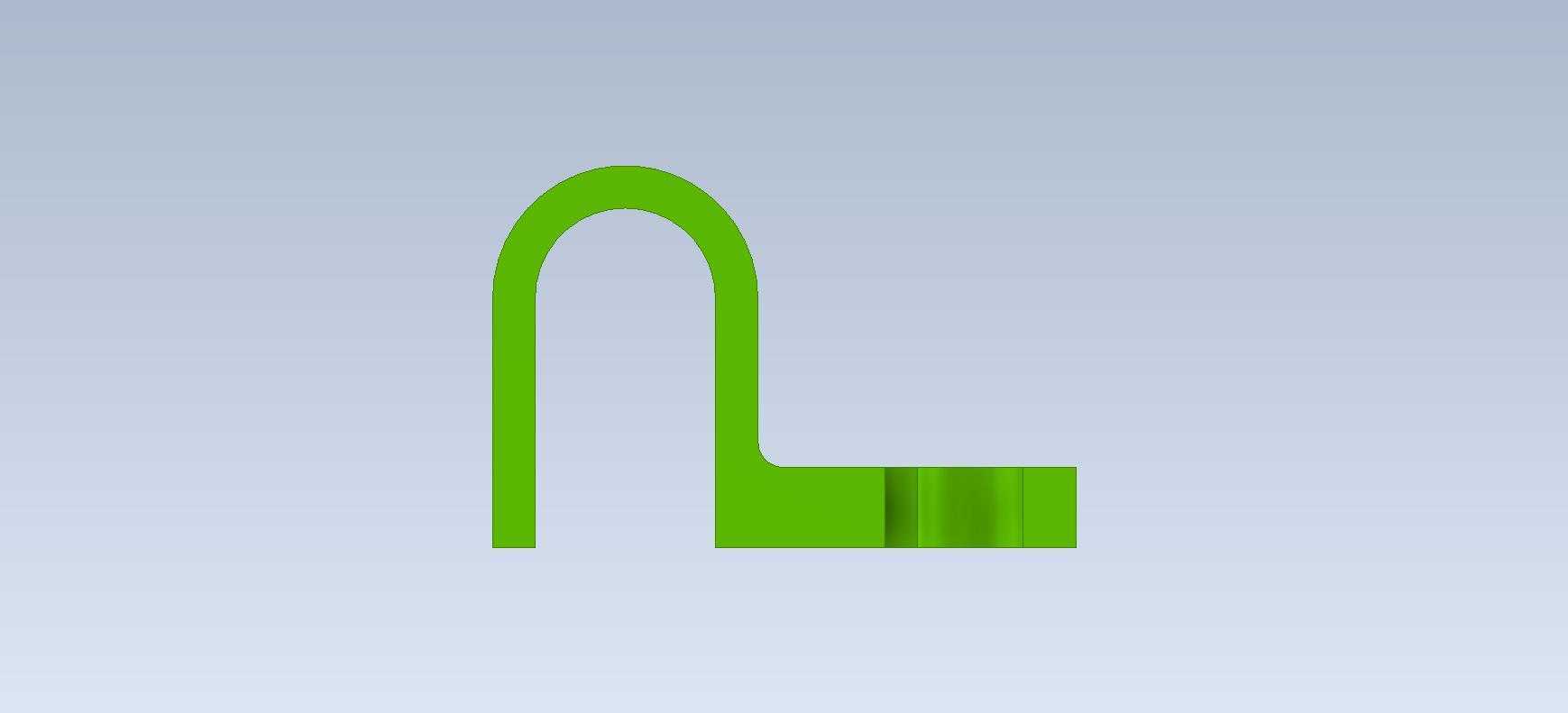

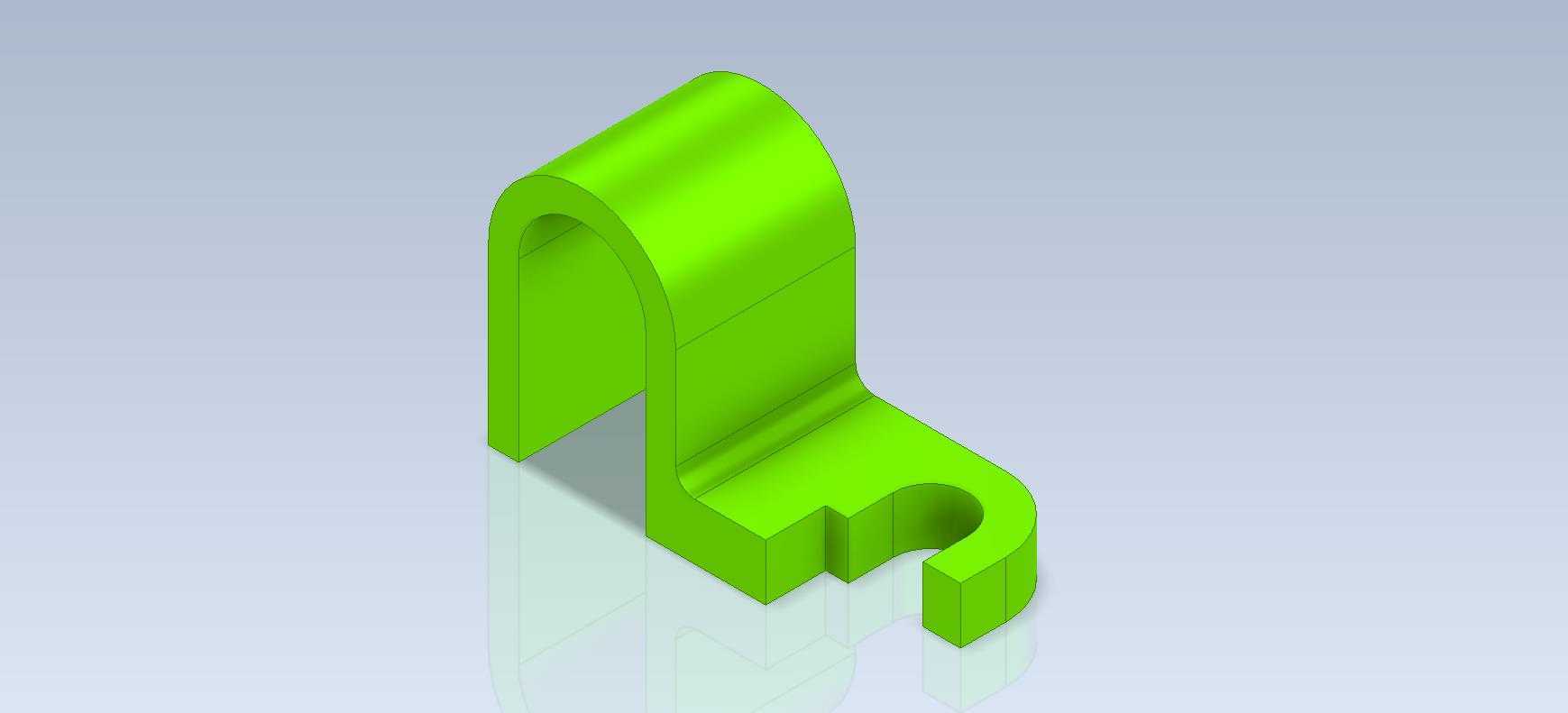

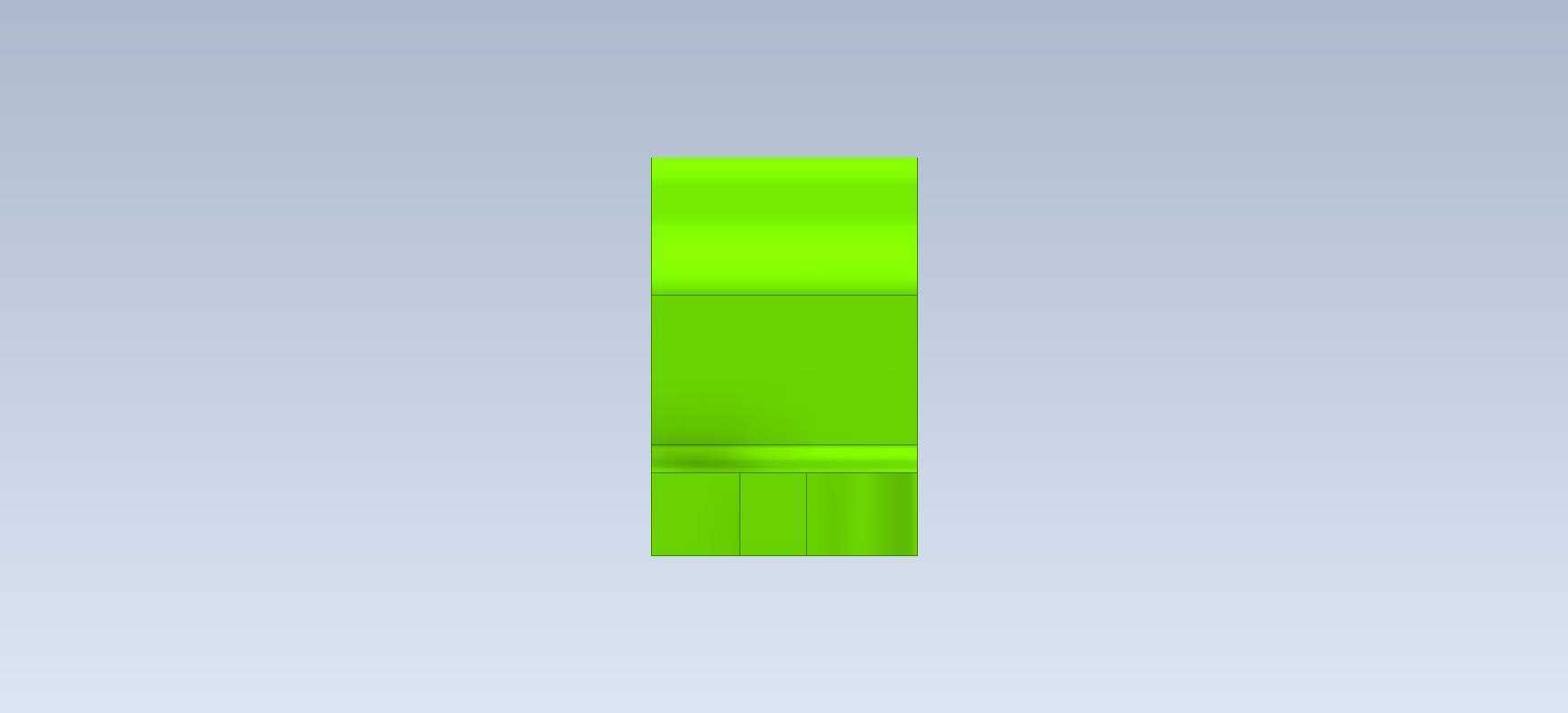

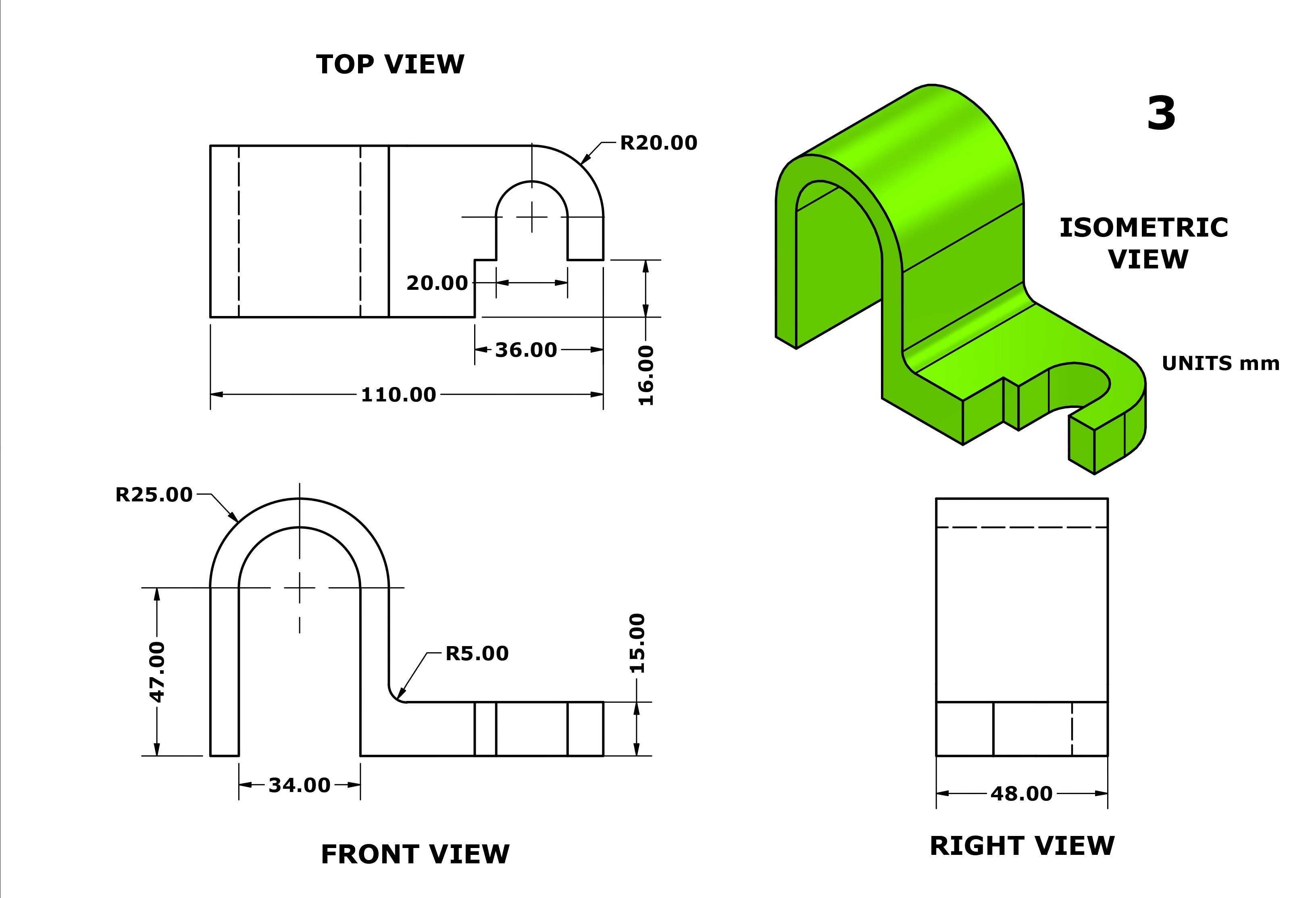

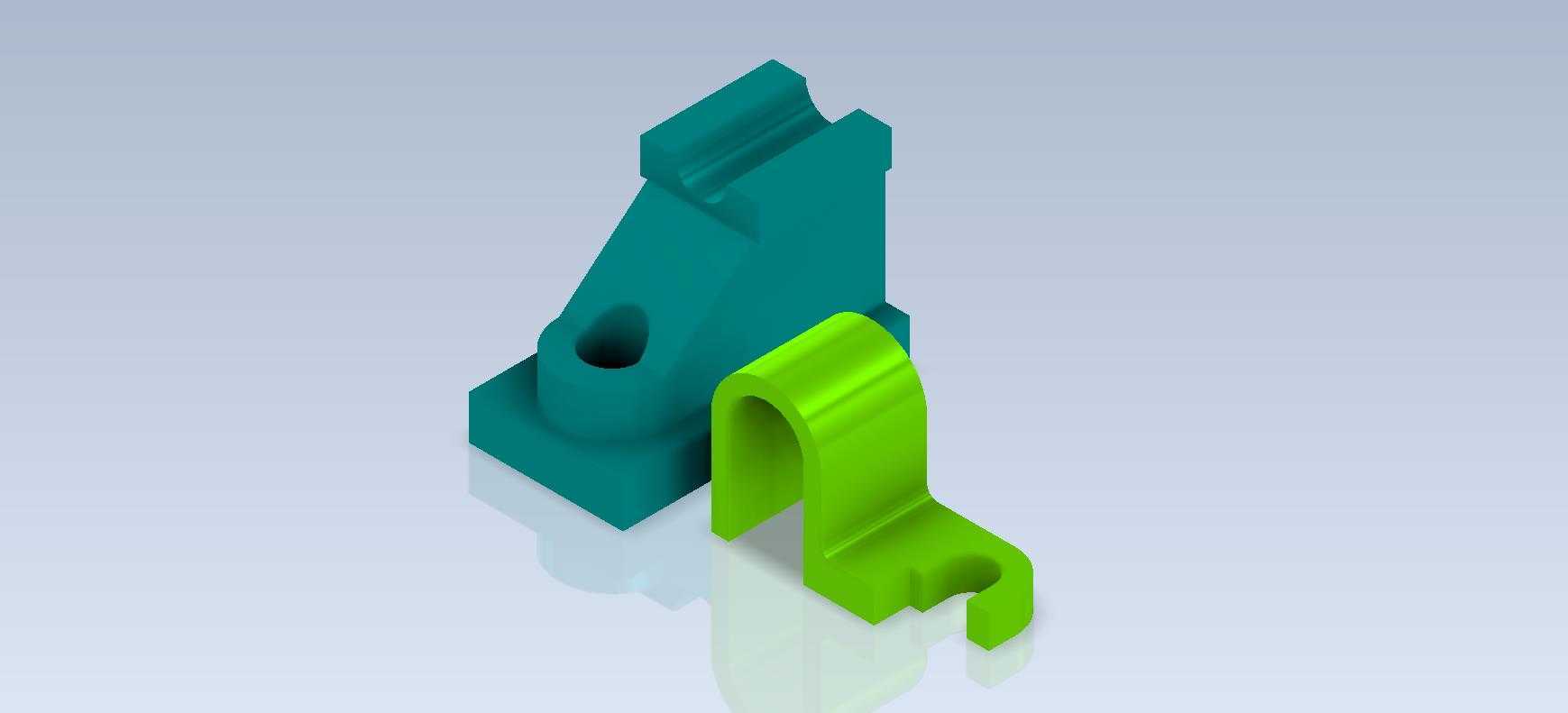

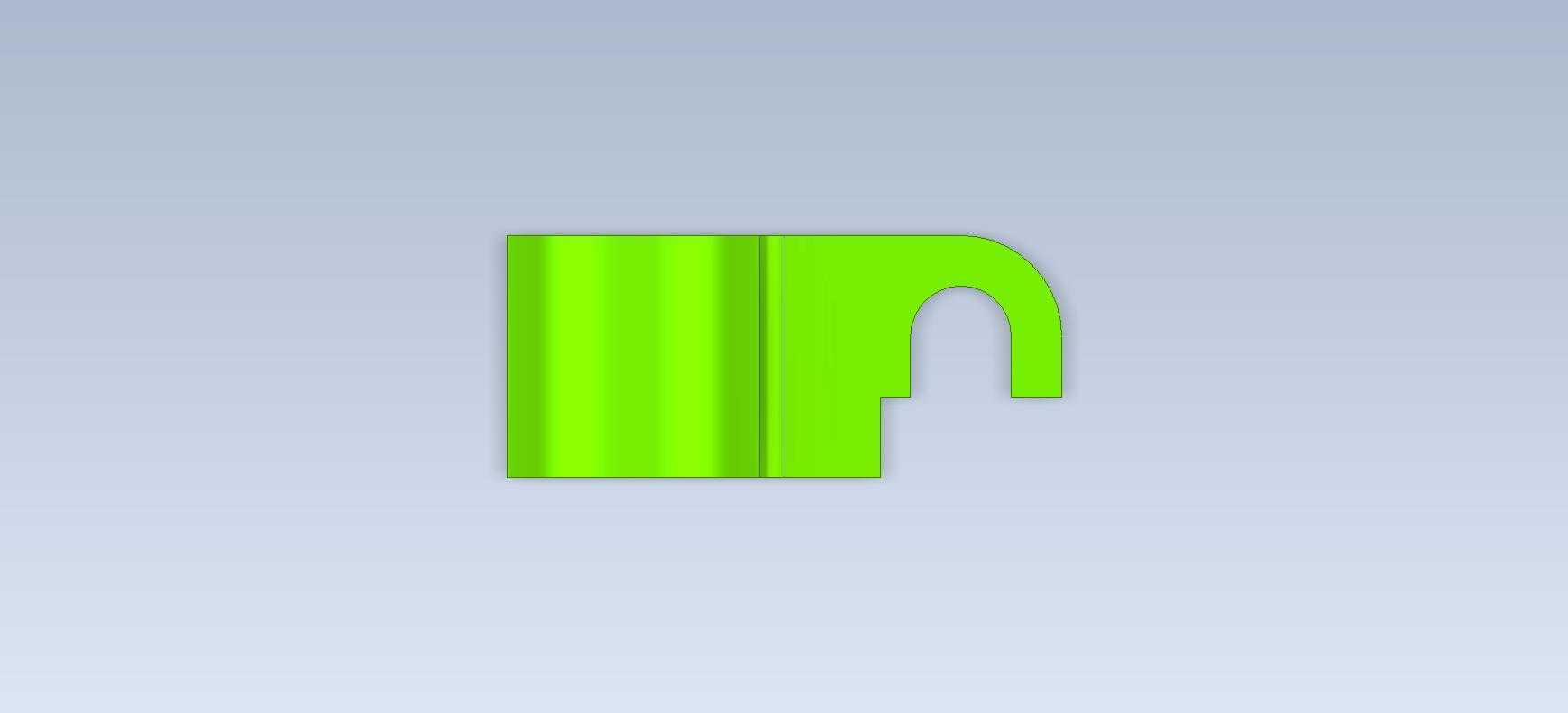

　　亮色调的双向跨度垫是和支撑框架搭配使用的调整件，它的拱形结构可以跨在框架的凸起棱边上，实现两个垂直方向的跨度补偿。跨度垫的下部开口尺寸和框架上部的凸台尺寸做了间隙配合，装配时间隙控制在0.05mm以内，既可以轻松滑动调整位置，又不会出现过大的旷量。跨度垫的上部挂钩结构是用来挂接小型弹性压片的，当工件放置到位后，压片可以通过这个挂钩快速固定，不需要额外设计压块安装位，能大幅压缩工装的整体设计周期。

　　设计过程中首先确定的是安装边界尺寸，支撑框架的底部安装面尺寸控制在40mm×40mm范围内，整体高度不超过65mm，这个尺寸可以适配绝大多数小型工装基板的安装孔距标准，不会和基板上的其他定位构件产生空间干涉。跨度垫的整体宽度控制在22mm，跨接在框架上之后，两侧伸出的长度不超过8mm，不会占用过多的工位操作空间。结构强度校核阶段，按照日常工装承受的最大150N竖向载荷做静力学仿真，支撑框架的最大变形量控制在0.02mm以内，跨度垫的最大应力出现在拱形弯折处，数值远低于常用工程塑料或者铝合金材料的屈服强度，就算长期反复受载也不会出现塑性变形。

　　实际应用中，这套组合结构可以根据不同的工位需求灵活调整搭配方式，当需要单方向支撑时，可以单独使用支撑框架，搭配不同厚度的垫片调整支撑高度；当需要双向跨度定位时，将跨度垫卡入框架的对应位置，就能实现两个垂直方向的同时定位，不需要额外增加其他定位构件。在变压器生产的线圈绕制工装上，这套结构可以用来支撑线圈的骨架端部，绕制过程中骨架转动时的径向力可以通过支撑框架直接传导到工装基板上，跨度垫则可以限制骨架的轴向窜动，相比传统的分体式垫块定位，定位精度能提升40%左右，装配调整时间能缩短一半以上。在小型电子元器件的组装载具上，这套结构可以作为PCB板的侧边支撑，跨度垫的挂钩可以挂接防静电压条，固定PCB板的同时不会损伤板上的贴片元件，适配不同宽度的PCB板时，只需要调整跨度垫在框架上的卡入位置即可，不需要重新加工载具基板。

　　细节设计上，支撑框架和跨度垫的所有棱边都做了R0.5mm的圆角处理，避免操作人员取放工件时被锐边划伤，也能减少应力集中导致的构件开裂。所有和工件接触的表面都做了细磨砂处理，既可以增加接触摩擦力防止工件滑移，又不会因为表面过于粗糙刮伤工件表面的涂装或者镀层。安装基面的平面度控制在0.02mm以内，装配后和工装基板的贴合面积能达到90%以上，不会出现局部悬空导致的支撑不稳问题。
