异形多接口连通式机械壳体结构设计

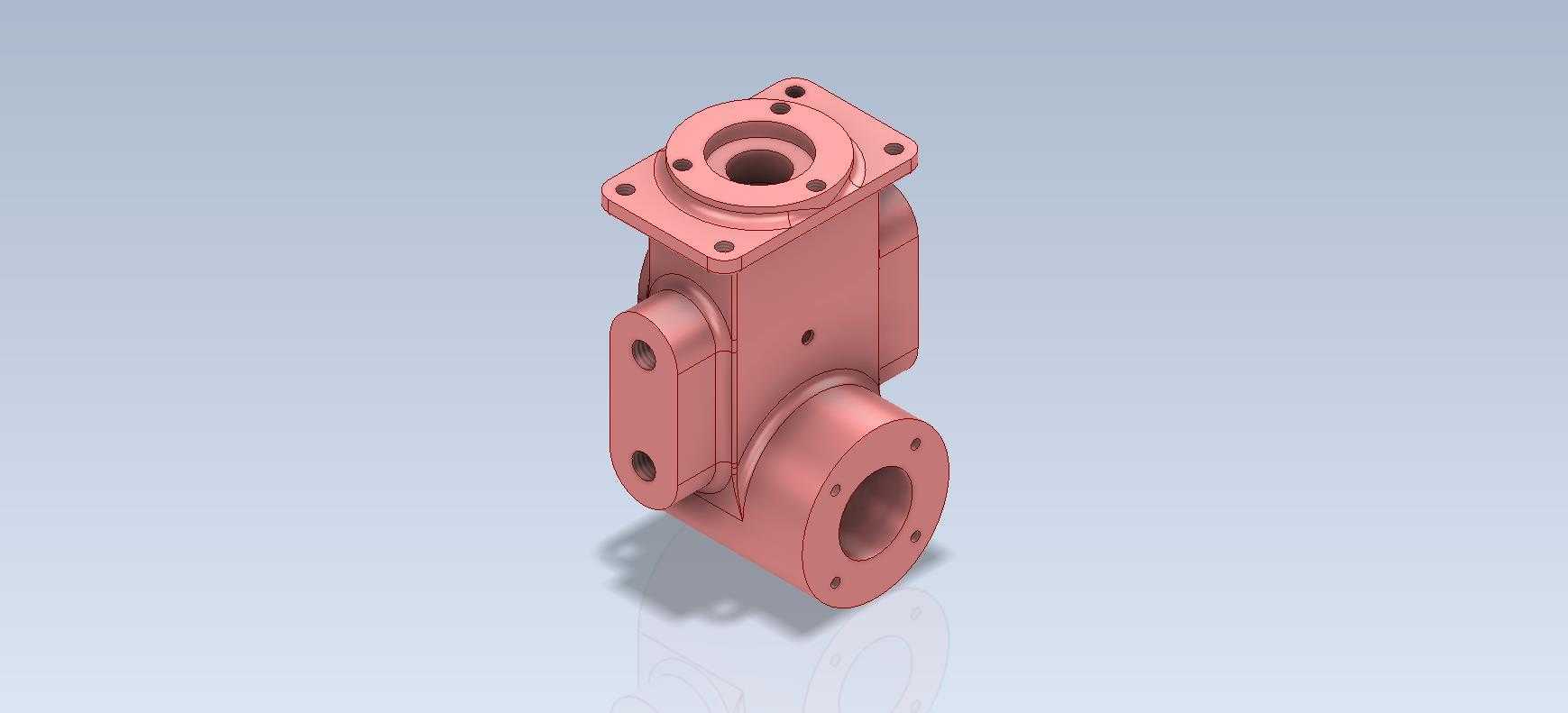

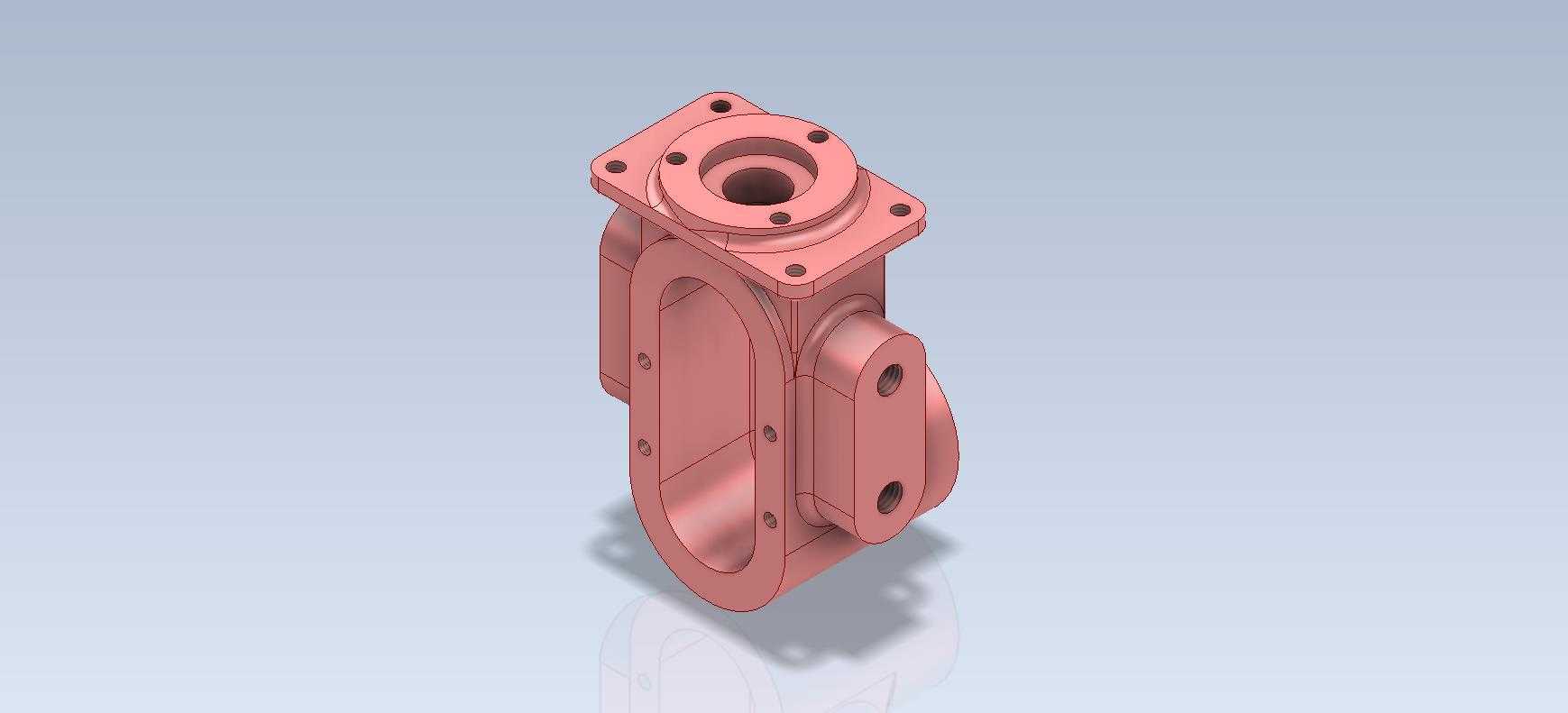

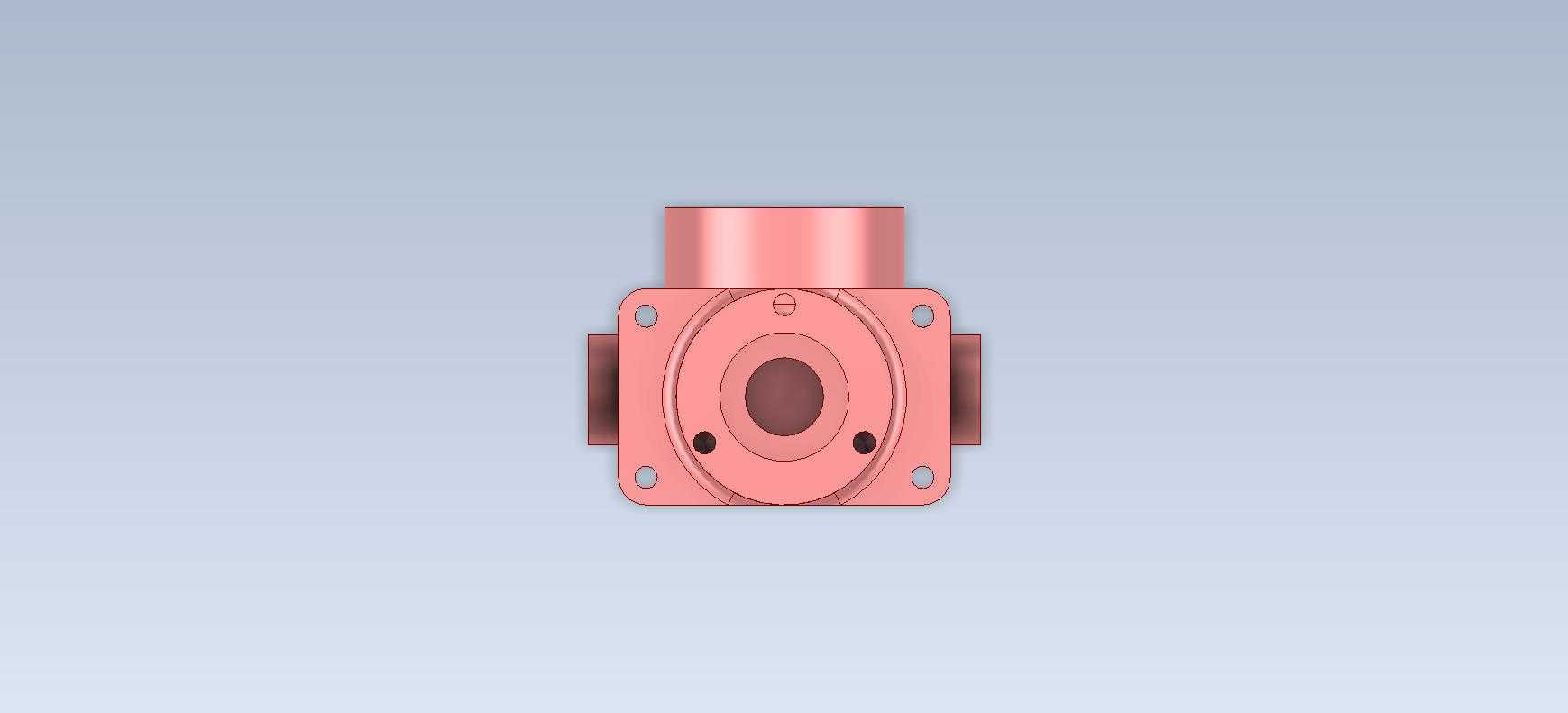

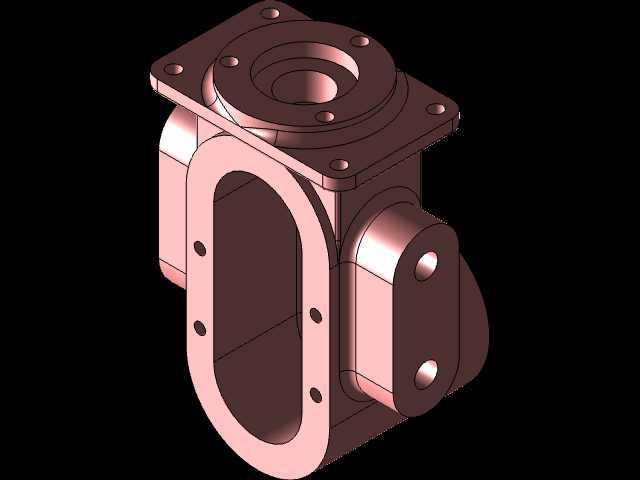

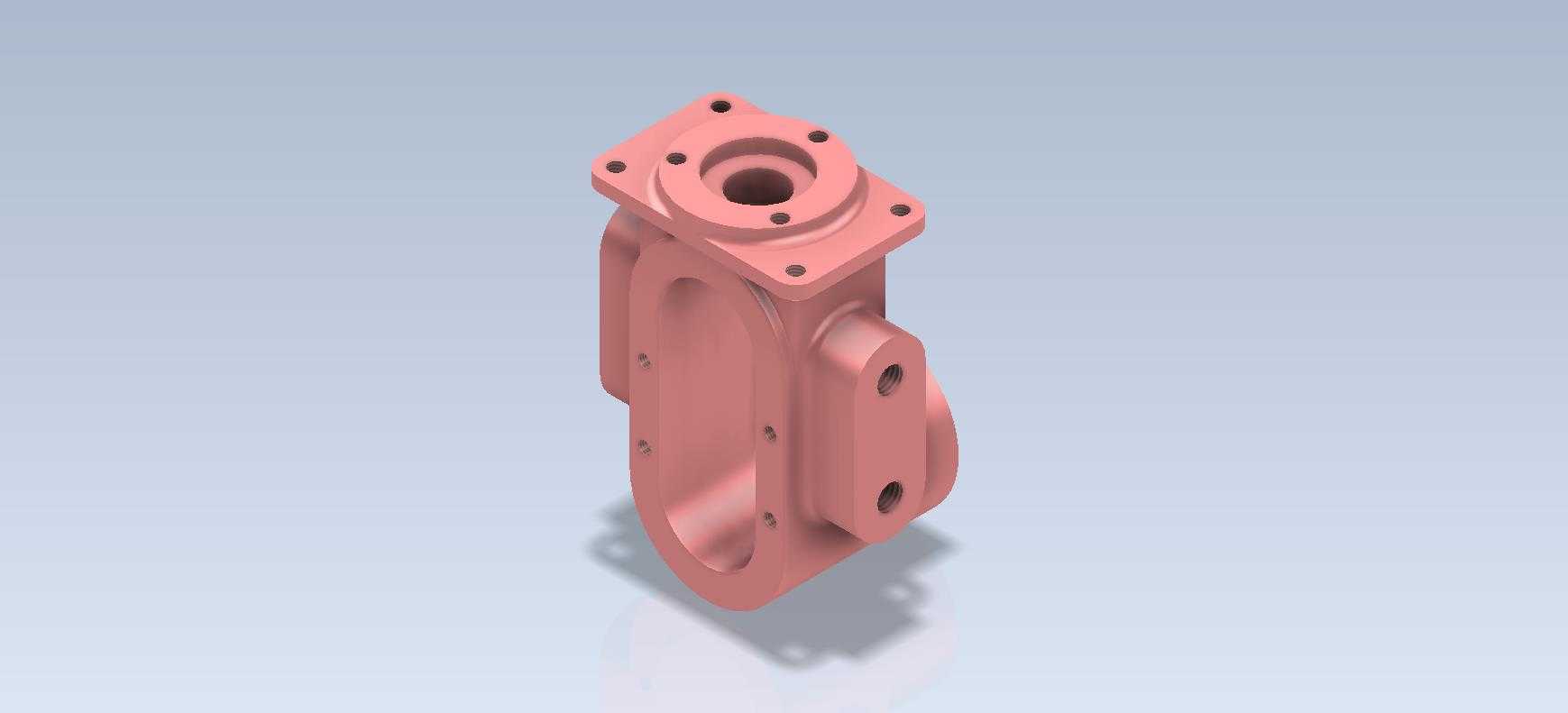

　　这类多接口异形壳体结构，常见于流体管路换向、小型传动箱体、气动回路集成单元这类需要多方向连通对接的工业场景里，日常做设备布局时，经常会遇到标准通径接头无法适配多方向管路走向的问题，这类定制化壳体就能很好解决空间受限下的管路对接、部件承载需求。从结构本身来看，主体采用一体化铸造成型后做机加工的工艺路线，上部带均匀分布安装孔的圆形法兰端，主要用来对接驱动端部件、或是密封端盖，法兰面上的6个安装孔做了沉孔设计，装配时螺栓头不会突出法兰端面，避免和周边部件产生运动干涉，中心的通孔是主流通/传动通道，孔径根据对接的轴径或是管路通径做了公差匹配，内壁预留了密封件安装的槽位，装配O型圈后可以满足常压下的密封要求。

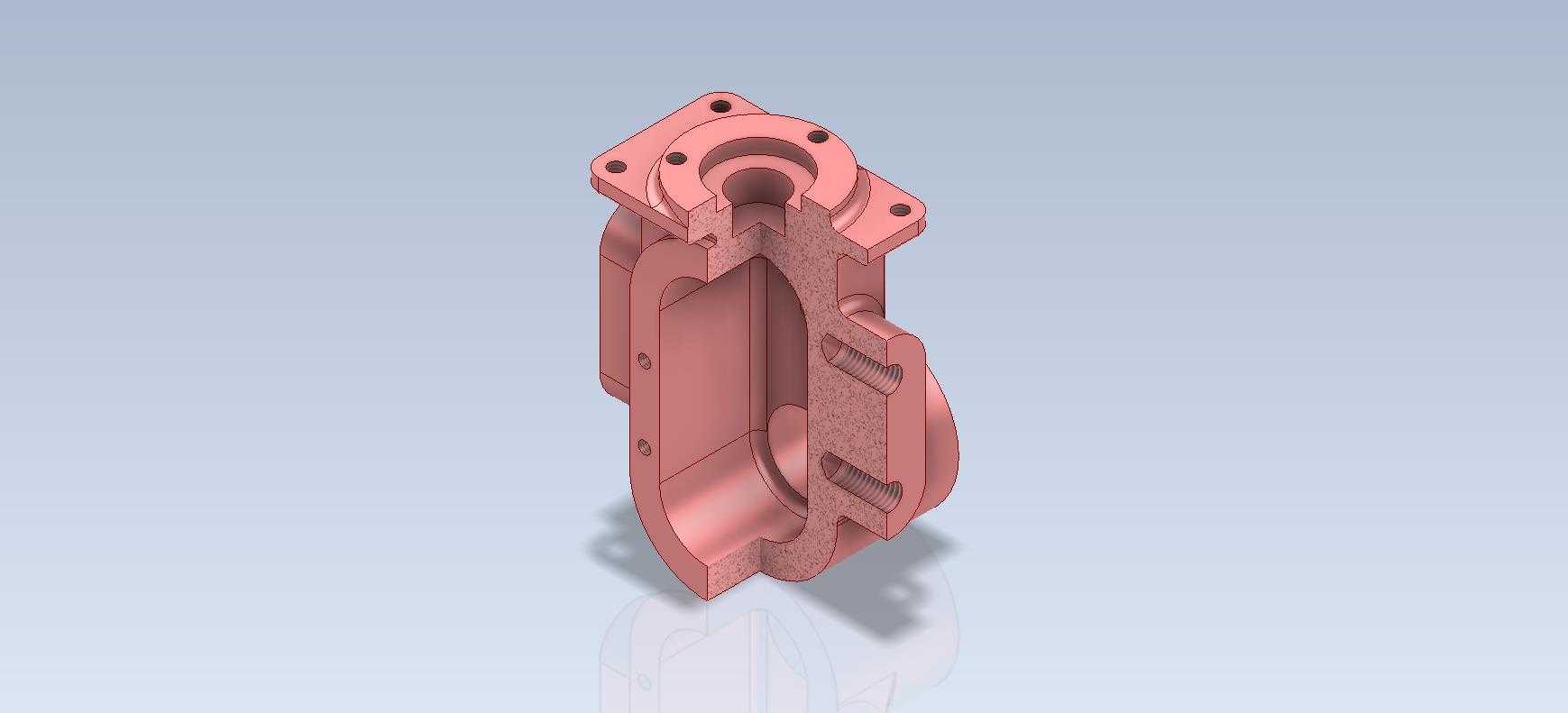

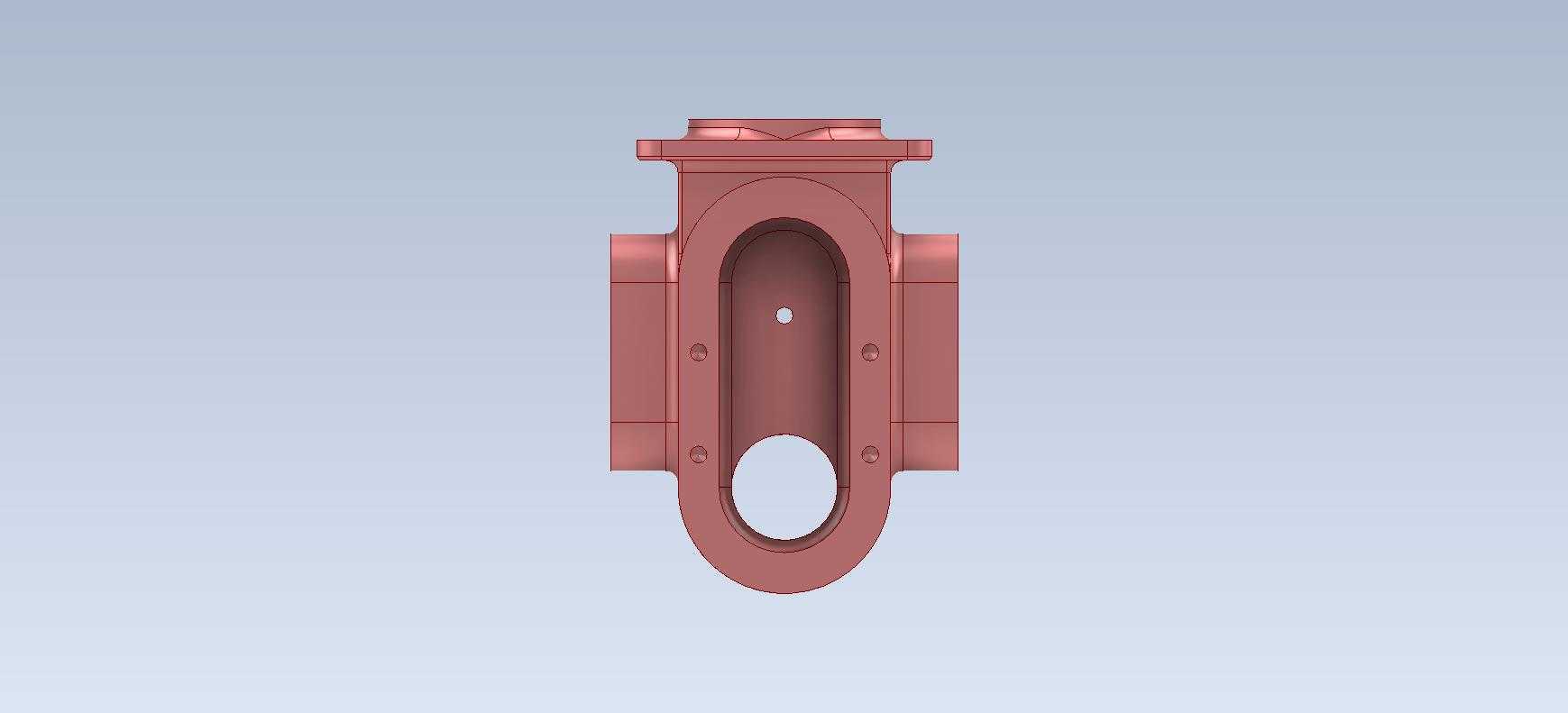

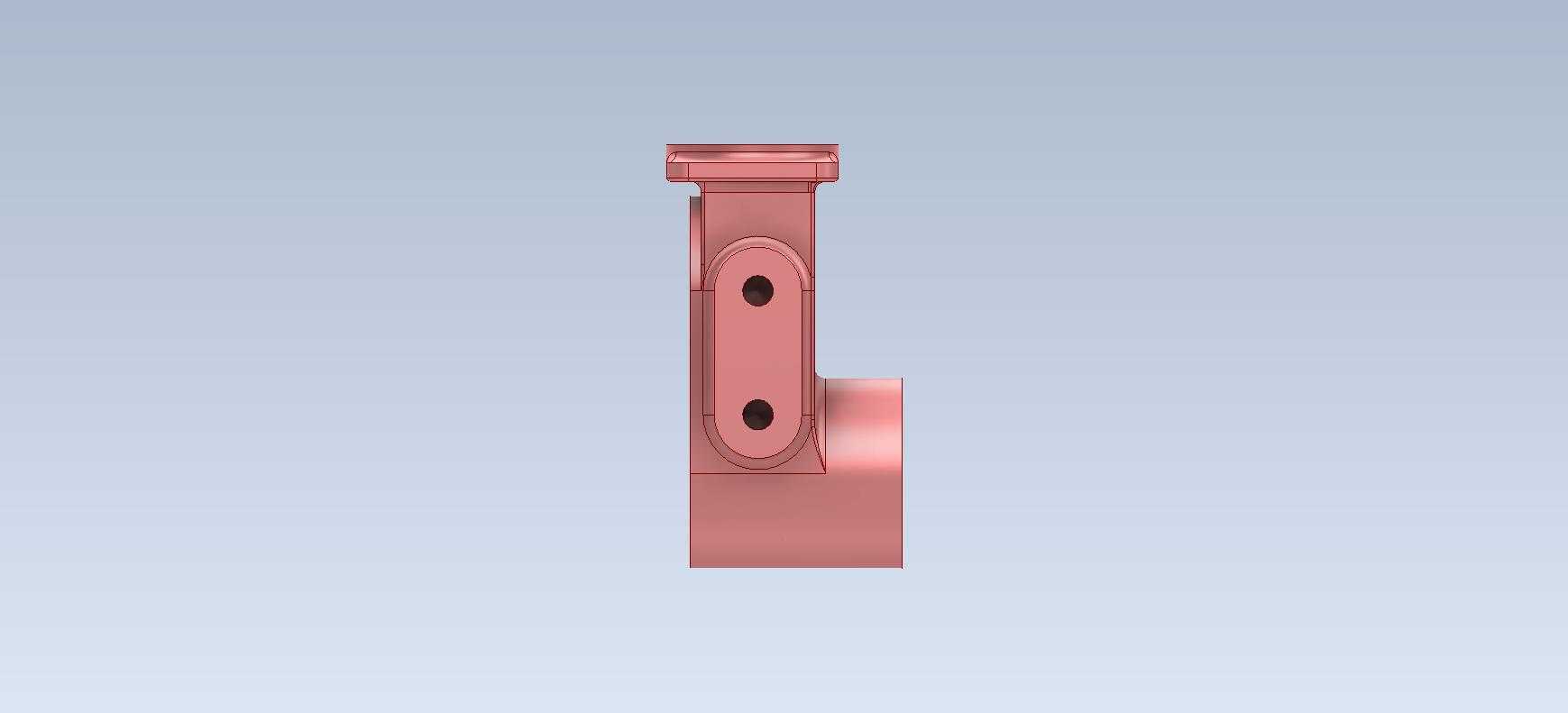

　　侧面延伸出的两个带安装孔的凸台接口，分别对应两个垂直方向的外接单元，一个接口朝向侧方水平方向，用来对接侧向的管路或是传感部件，另一个接口朝向斜下方，用来对接下部的回路单元，两个侧向接口的安装孔同样做了沉头处理，所有安装面的平面度都控制在0.05mm以内，保证装配后密封面不会出现渗漏问题。下部的弧形贯通腔体，是整个结构的主容纳空间，腔体壁厚做了均匀化处理，最薄处壁厚不小于5mm，既保证整体结构强度，又不会因为壁厚不均导致铸造时出现缩孔、变形缺陷，腔体外侧的加强筋顺着弧形轮廓布置，在不额外增加整体重量的前提下，提升了腔体的抗形变能力，承受侧向载荷时不会出现腔体开裂的问题。

　　做这类结构的三维建模时，首先要确定各个接口的中心距、安装面的空间角度，先绘制整体的外形轮廓草图，通过拉伸、旋转做出主体基体，再逐个切除出各个连通的内腔，做内腔切除时要注意各个通道交汇处的圆角过渡，避免出现应力集中的尖角，后续做有限元分析时，尖角位置很容易出现应力超限的误判，实际使用中尖角位置也容易因为应力集中出现疲劳裂纹。安装边界方面，上部法兰的安装孔中心圆直径要和对接部件的安装尺寸完全匹配，所有接口的伸出长度要控制在周边部件的运动包络范围之外，避免设备运行时出现碰撞，整体的安装基准选在上部法兰的下端面，加工时以此为基准加工各个侧向接口的安装面，可以有效控制各个接口的位置度公差，保证装配时的对接精度。

　　这类结构在实际选型替换时，要重点核对各个接口的通径、安装孔位的分布尺寸，以及整体的安装空间是否满足要求，因为是一体化成型结构，后期很难对接口位置做二次修改，建模阶段就要把所有对接部件的装配关系做完全干涉检查，确认所有螺栓的装配空间、扳手的操作空间都预留充足，避免出现装配时螺栓无法拧紧的问题。日常做这类基础结构练习时，重点要掌握异形空间角度的基准建立方法，以及多腔体连通结构的建模逻辑，学会在建模初期就考虑后续加工工艺、装配工艺的要求，而不是只做出外形轮廓，要让建出来的模型真正能落地加工、能实际装配使用。
