蜗杆轴类传动零件三维结构设计

　　在中小功率交错轴传动场景中，这类蜗杆轴零件是核心的扭矩传递构件，常见于小型进给机构、精密调节装置、低压电器调节模块这类对传动平稳性有一定要求、传动比不大的工况里。和分体式的蜗杆与轴装配结构不同，这个零件采用蜗杆齿段与传动轴一体化的设计思路，从根源上避免了装配间隙带来的传动回差，也省掉了键连接、过盈装配带来的额外加工工序，很适合小载荷、转速不高的传动场景使用。

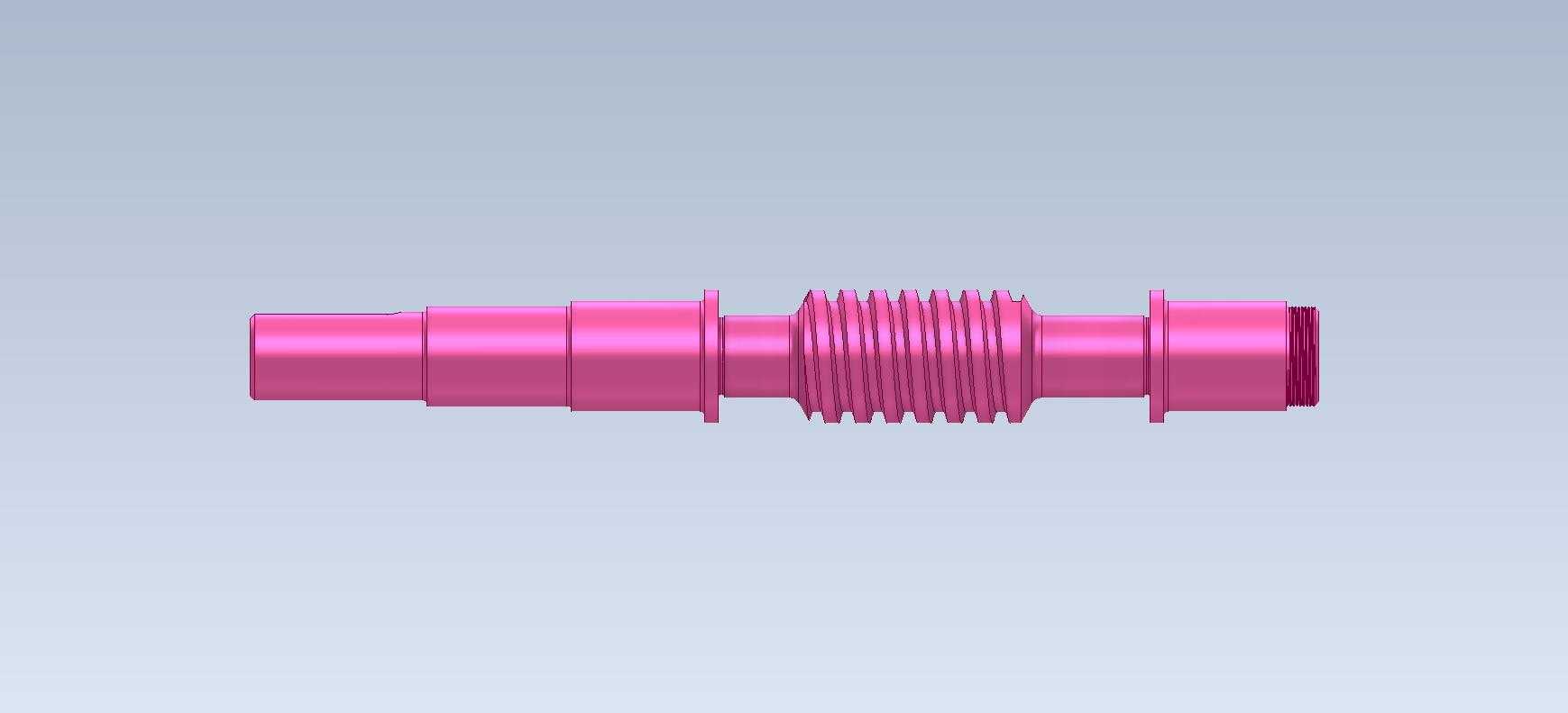

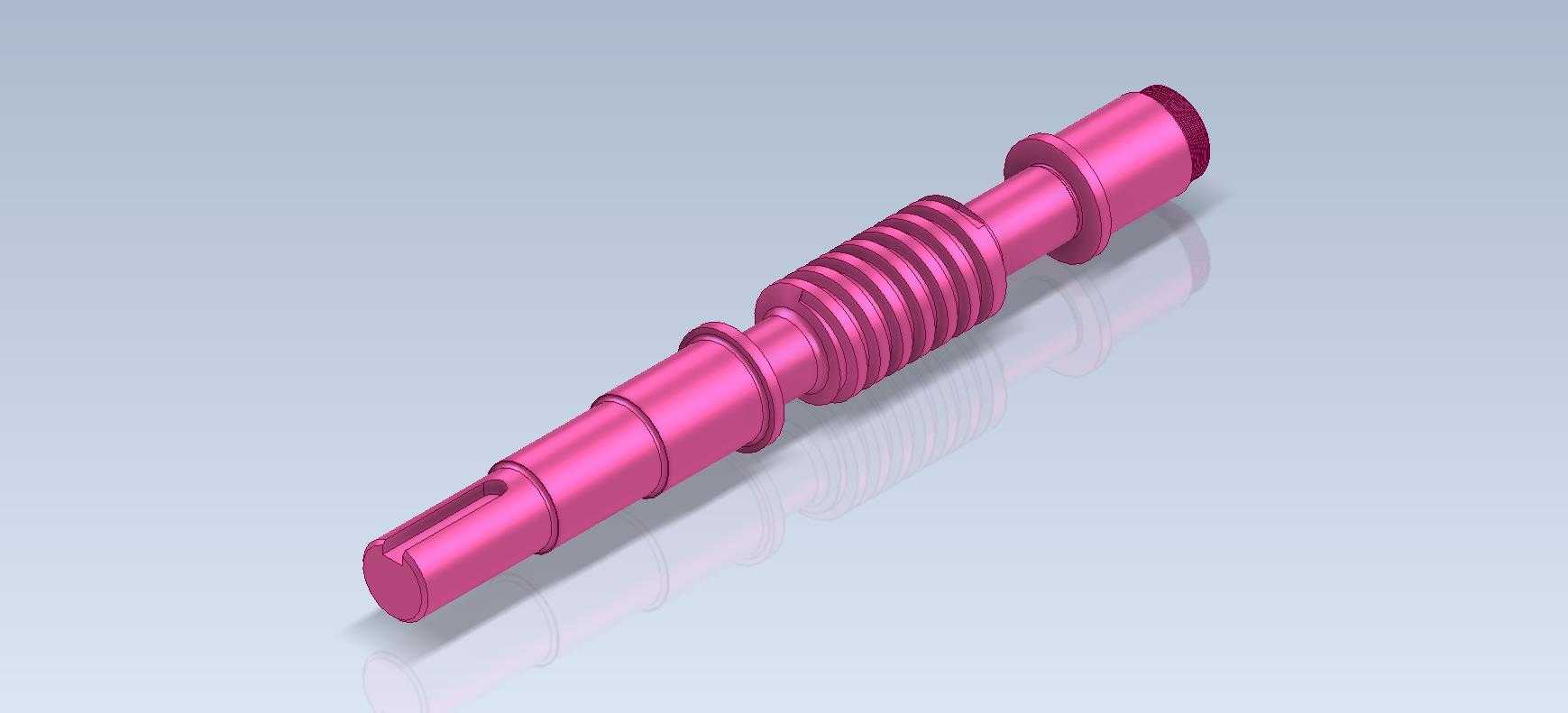

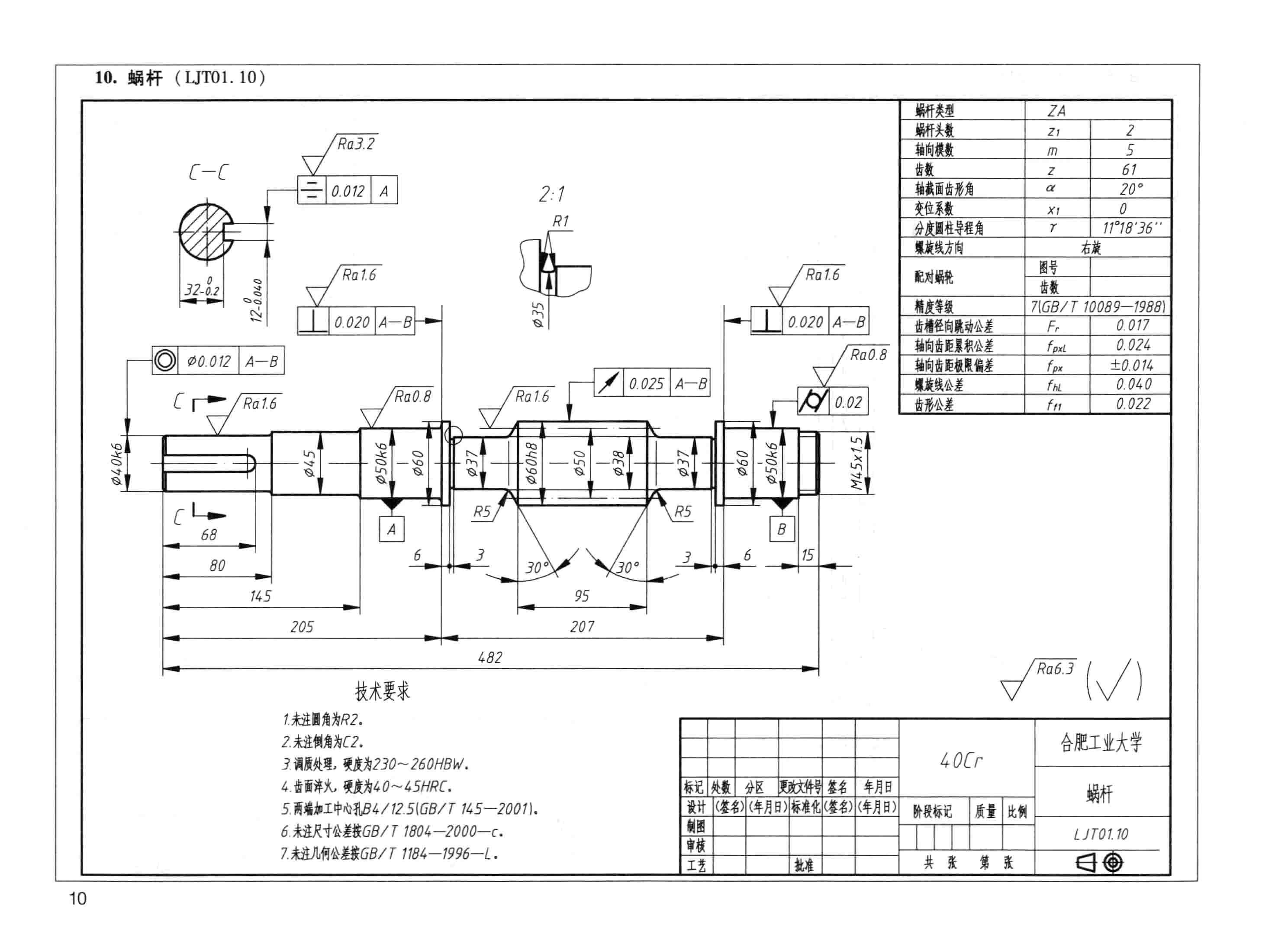

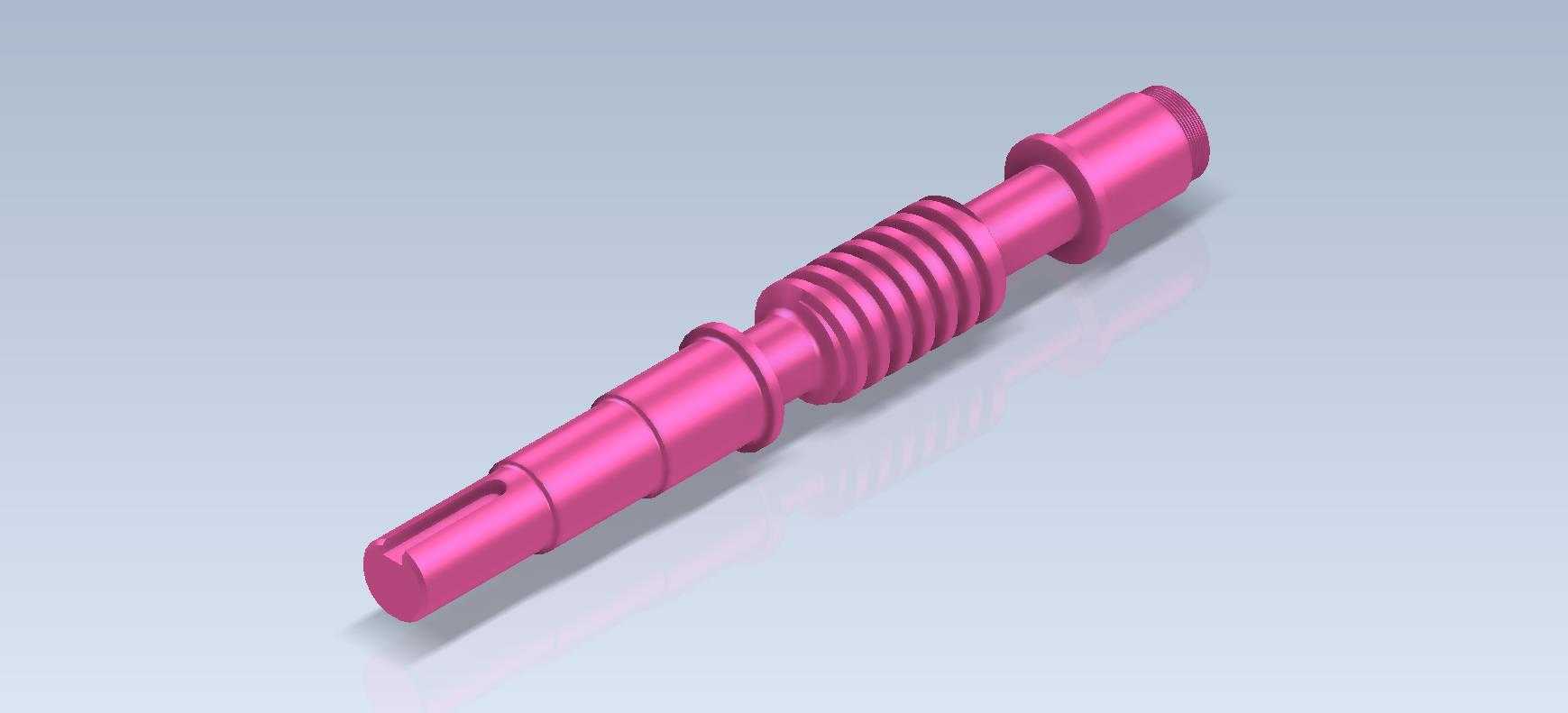

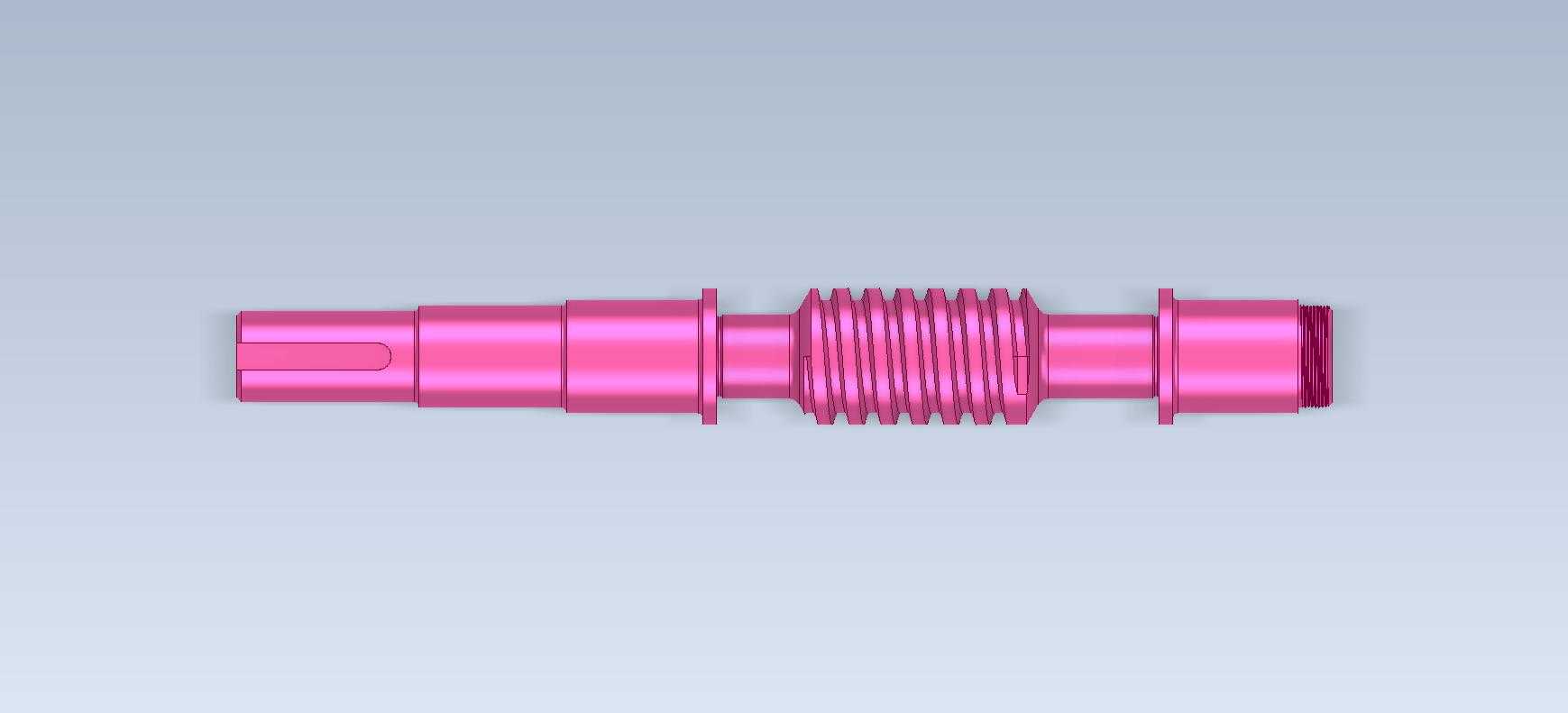

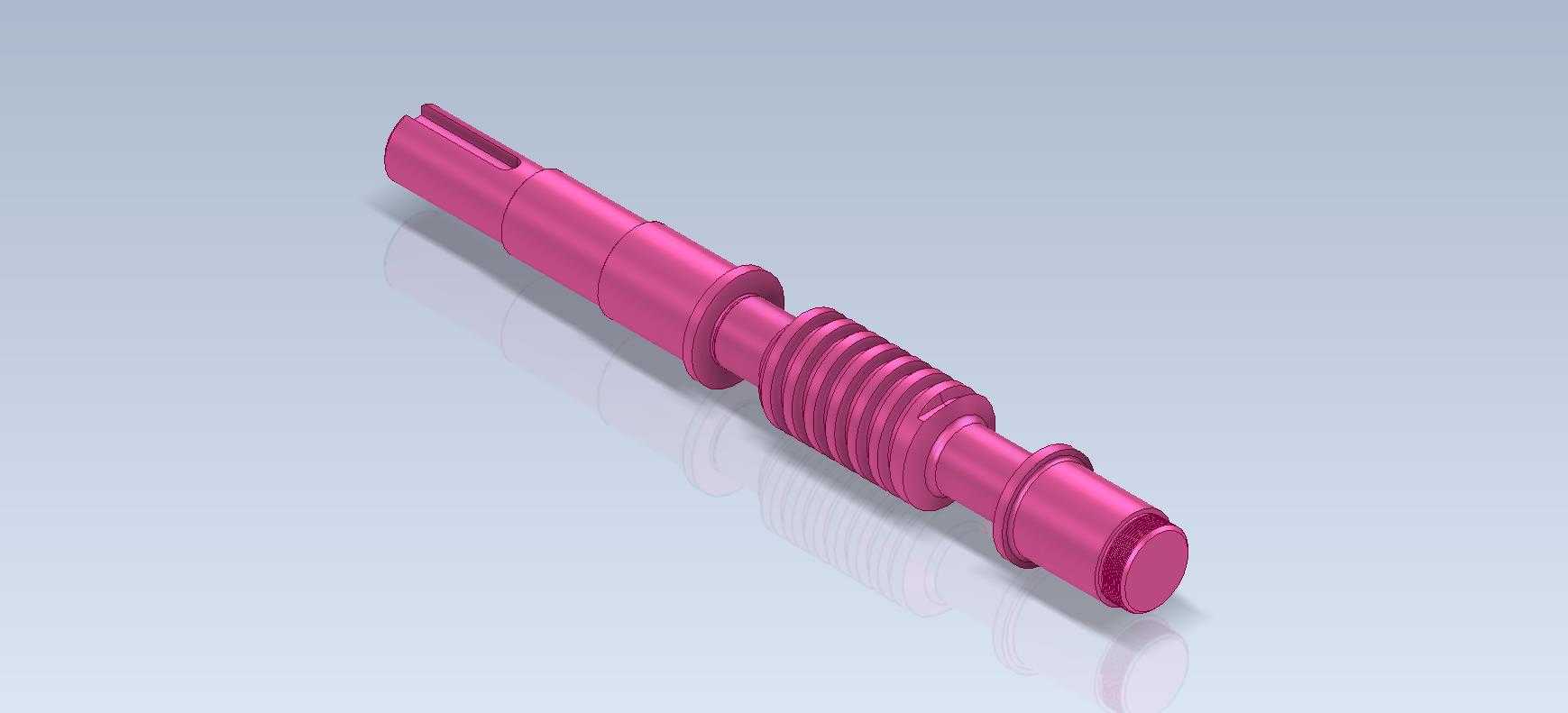

　　从结构细节来看，零件沿轴向分为多个功能段：最左端是带开槽的轴头，这个开槽是为了和末端执行件或者调节旋钮配合，通过扁位结构传递扭矩，避免周向打滑，开槽的深度和宽度需要匹配配合件的凸台尺寸，装配时直接插入即可完成周向固定，不需要额外的紧定螺钉，装配效率更高。紧邻左端轴头的是第一组光轴支撑段，这个段的直径是按照轴承内圈配合公差设计的，一般选用基孔制的过渡配合，表面粗糙度要求达到Ra1.6才能保证轴承装配后的同轴度，避免运转时出现偏心抖动。

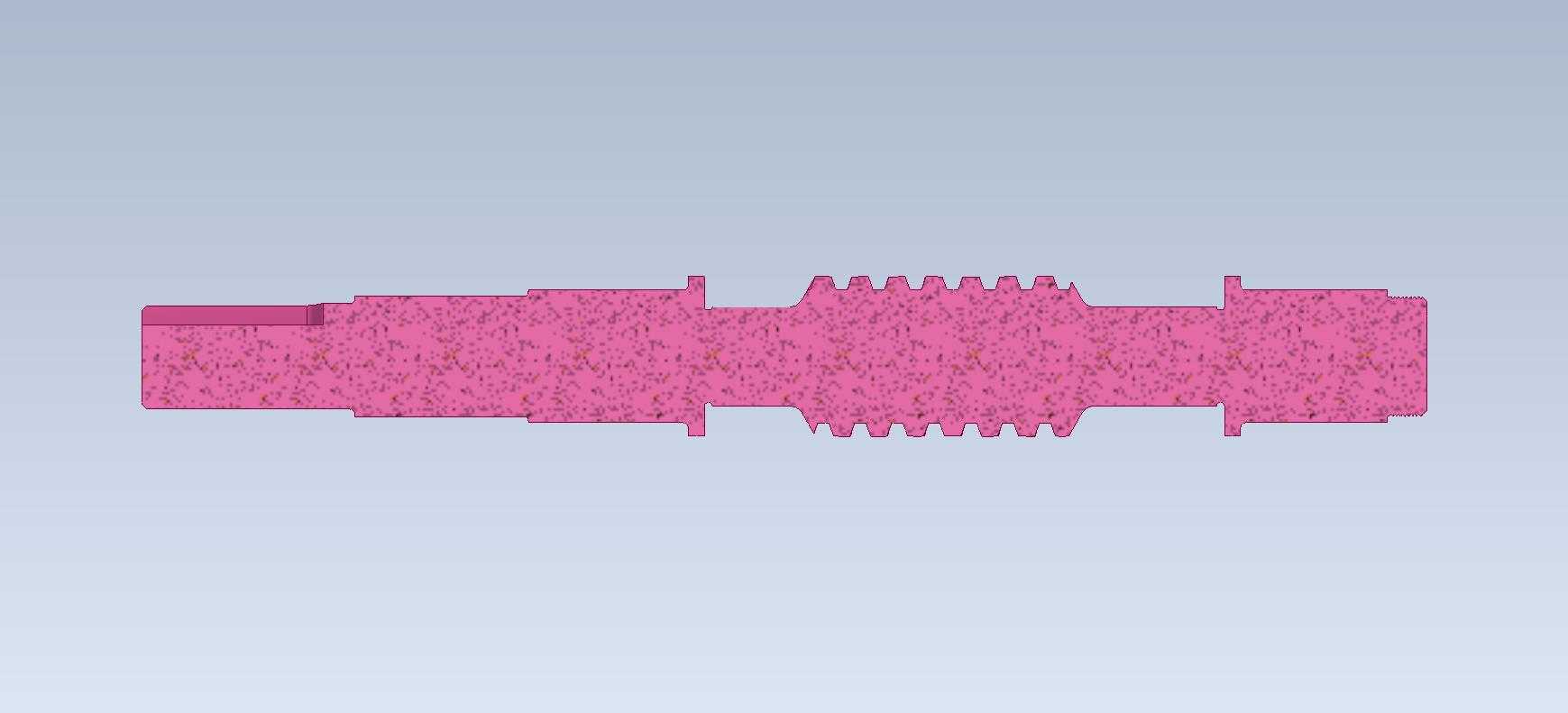

　　往中间延伸是蜗杆齿形段，这部分是整个零件的核心功能区，齿形采用的是普通圆柱蜗杆的齿廓设计，齿距均匀，齿顶和齿根都做了小圆弧过渡，避免热处理或者受力时出现应力集中。齿段的长度是按照啮合蜗轮的宽度设计的，要保证啮合时齿面接触长度达到齿宽的80%以上，同时预留少量的轴向窜动空间，避免安装误差导致的齿面卡滞。齿段两侧的轴肩是定位基准，装配时轴承内圈顶在轴肩上，就能确定蜗杆轴在腔体里的轴向位置，保证蜗杆和蜗轮的中心距符合设计要求，不需要额外调整垫片就能满足啮合间隙要求。

　　齿段右侧依次是第二支撑光轴段和末端轴段，第二支撑段和左端支撑段保持同轴度公差在0.02mm以内，保证两端轴承装配后轴线一致，不会出现别劲的情况。末端轴段直径略小于支撑段，方便装配时穿过轴承内圈，部分同结构的零件会在末端加工卡簧槽，安装轴用卡簧来限制轴承的轴向窜动，进一步提升传动结构的稳定性。

　　建模过程中需要重点关注几个结构边界：首先是各轴段的过渡圆角，所有直径变化的位置都不能做直角锐边，圆角半径按照轴径的5%到10%选取，既不会影响相邻零件的装配定位，又能有效降低应力集中系数，提升零件的抗疲劳强度。其次是蜗杆齿段的建模精度，齿形的螺旋升角要和配对蜗轮完全匹配，建模时可以通过螺旋扫描的方式生成齿槽，扫描轨迹的导程要严格按照传动比计算，避免出现啮合干涉。另外左端轴头的开槽位置要和蜗杆齿的螺旋线保持对应的相位关系，保证装配后调节的初始位置符合设计预期，不会出现调节空程过大的问题。

　　实际应用中，这类一体化蜗杆轴一般采用45号钢加工，表面做发黑处理提升防锈能力，齿面如果是载荷稍大的场景可以做高频淬火，硬度达到HRC40-45就能满足耐磨要求。安装时要注意两端支撑轴承的预紧力不能过大，否则会导致运转阻力增大，磨损加快，预紧力以轴向没有明显窜动、转动灵活无卡滞为准。和分体式结构相比，一体化蜗杆轴的零件数量更少，装配累积误差更小，在小尺寸、小载荷的传动场景里，能有效降低整体机构的体积和装配成本，是小型传动机构里很常用的结构形式。建模时还要注意各轴段的长度尺寸要匹配安装腔体的深度，避免装配后出现轴端顶死或者支撑长度不足的问题，所有配合面的尺寸公差要按照功能要求选取，非配合面可以适当放宽公差要求，降低加工成本。
