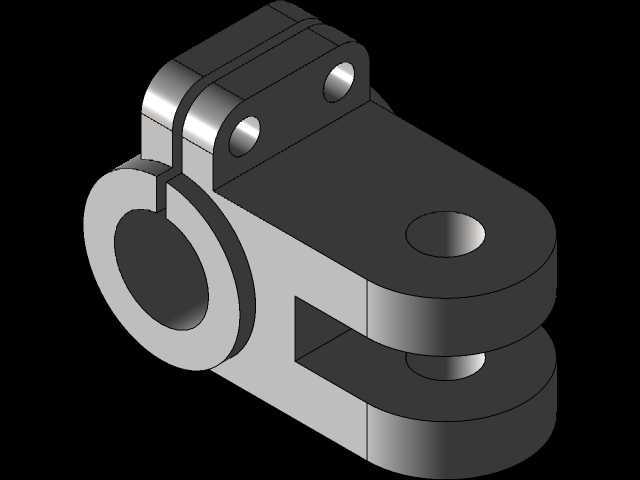

该零件属于铰接式连接夹座类构件,在各类工装夹具、自动化输送线接驳工位、小型连杆传动机构中应用广泛,主要承担相邻部件之间的铰接传动、载荷传递以及相对转动限位的作用,能够在实现两个构件绕固定轴相对转动的同时,保证连接部位的刚性与承载稳定性,避免传动过程中出现连接松脱、偏载磨损的问题。从结构功能来看,零件左侧为开式抱箍轴套结构,内孔为整圆通孔,开口侧预留锁紧间隙,可通过配套螺栓收紧开口,将整个构件抱紧固定在对应直径的安装光轴上,这种抱箍式安装无需在轴上额外加工键槽或定位台阶,能够沿轴的轴向灵活调整安装位置,适配不同工位的安装间距需求,抱箍外侧的加厚凸缘结构能够提升锁紧后的抱紧力,避免受径向载荷时出现轴向滑移或周向转动。
零件右侧为上下平行的双耳铰接座结构,两个耳板同轴加工有铰接销孔,孔位与左侧抱箍轴线呈空间垂直布局,可配套对应直径的铰接销与外部连杆、摆臂类构件连接,耳板之间预留的开口槽宽度与配套连接件的厚度匹配,能够限制铰接件的轴向窜动,保证转动过程中仅保留绕销轴的单自由度转动,避免运动过程中出现卡滞或偏磨。上下耳板之间的矩形镂空结构,并非单纯的减重设计,一方面能够减少零件整体的材料用量,降低毛坯加工余量,另一方面可在铰接部位预留足够的排屑与润滑空间,方便日常维护时加注润滑脂,同时避免加工过程中因实体结构过大导致的热处理变形问题。
从设计思路层面,该零件的建模过程完全遵循常规机械加工的工艺逻辑,首先以左侧抱箍的内孔轴线为基准建立主坐标系,先绘制抱箍的截面轮廓拉伸生成主体基体,之后在基体右侧延伸出双耳铰接座的基础实体,再通过拉伸切除加工出耳板之间的开槽、铰接销孔以及抱箍的开口缝隙,最后对所有锐边进行倒圆角处理,避免应力集中。建模过程中需要重点关注几个尺寸边界:抱箍内孔的尺寸公差需要按照H7级精度控制,保证与安装轴的配合间隙在合理范围,既能够顺利套装到轴上,又不会因间隙过大导致锁紧后出现偏心;铰接销孔的同轴度需要控制在0.02mm以内,避免上下耳板的孔位错位导致铰接销安装后出现别劲的问题;抱箍开口的间隙宽度需要控制在2-3mm,保证锁紧螺栓拧紧时开口有足够的收缩量,同时不会因间隙过大导致抱箍刚性下降。
安装边界方面,该零件的整体外轮廓没有突出的不规则结构,所有安装面均为平面或同轴圆柱面,安装时首先将抱箍套装到固定轴上,调整到目标轴向位置后,拧紧抱箍开口处的锁紧螺栓,抱紧力达到工艺要求后,再将外部铰接件插入双耳座的中间槽内,穿入铰接销并加装轴向限位挡圈即可完成装配,整个安装过程无需复杂的专用工装,常规内六角扳手、卡簧钳即可完成操作。在实际工况中,该类构件通常承受径向的铰接载荷以及周期性的摆动冲击力,因此零件的材质通常选用45号钢调质处理,表面进行发黑防锈处理,铰接销孔位置可根据载荷大小选择是否加装耐磨铜套,提升铰接部位的耐磨性能,延长整体使用寿命。对于建模练习者而言,该零件涵盖了拉伸、切除、同轴孔系加工、倒圆角、基准建立等常用的三维建模操作,同时需要兼顾加工工艺合理性与尺寸公差配合要求,没有复杂的曲面特征,非常适合锻炼建模过程中的基准选择意识与工艺思维,避免出现仅追求外形相似而忽略工程实际合理性的建模问题。
